Закладные пластины, косынки, рёбра жёсткости, пятки столбов, фланцы под профтрубу, опорные плиты колонн, ложементы под трубу, уголки и пластины для бруса. Отверстия по осям и с отступом от края.

01 · Каталог

DXF детали металлоконструкций для лазерной резки

Нажмите на изделие: откроется генератор, где можно поменять размеры, толщину и скачать DXF.

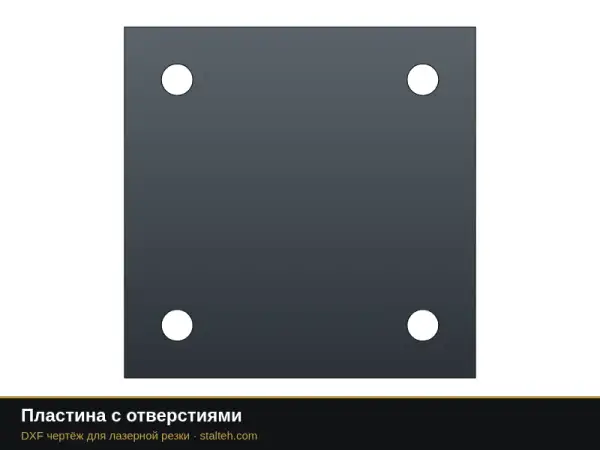

Пластина с отверстиями: DXF чертёж для лазерной резки — **Пластина с отверстиями**закладные и монтажные пластины*200×200 мм, 8 мм*Размеры, цена и DXF

Закладная пластина 250×250: DXF чертёж для лазерной резки — **Закладная пластина 250×250**4 отверстия под анкеры*250×250 мм, 10 мм*Размеры, цена и DXF

Опорная плита колонны: DXF чертёж для лазерной резки — **Опорная плита колонны**под 4 анкерных болта и трубу*350×350 мм, 20 мм*Размеры, цена и DXF

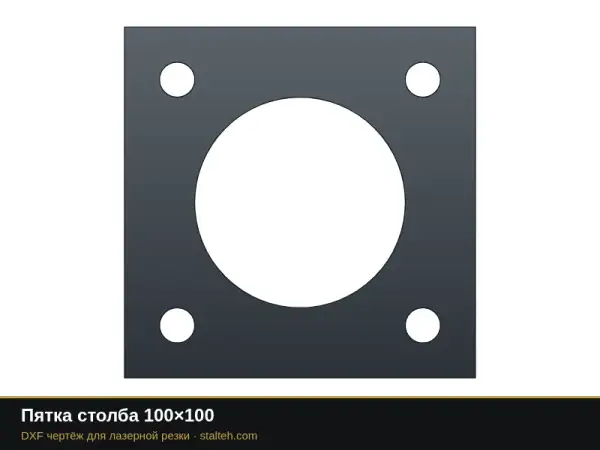

Пятка столба 100×100: DXF чертёж для лазерной резки — **Пятка столба 100×100**опорная пластина забора, навеса*100×100 мм, 4 мм*Размеры, цена и DXF

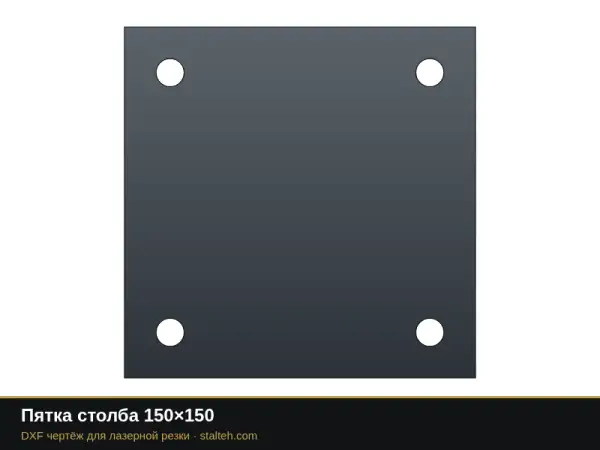

Пятка столба 150×150: DXF чертёж для лазерной резки — **Пятка столба 150×150**опорная пластина забора, навеса*150×150 мм, 4 мм*Размеры, цена и DXF

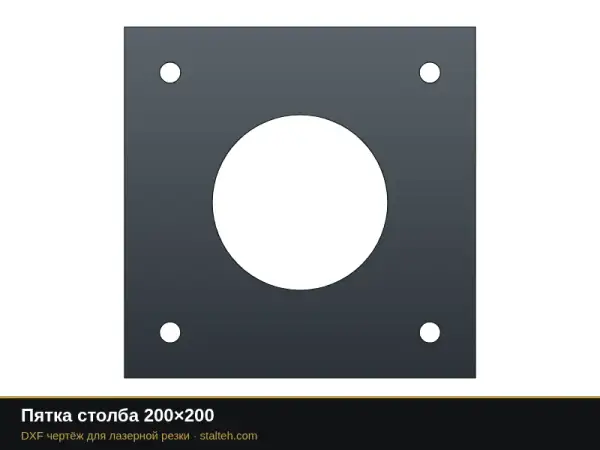

Пятка столба 200×200: DXF чертёж для лазерной резки — **Пятка столба 200×200**опорная пластина забора, навеса*200×200 мм, 6 мм*Размеры, цена и DXF

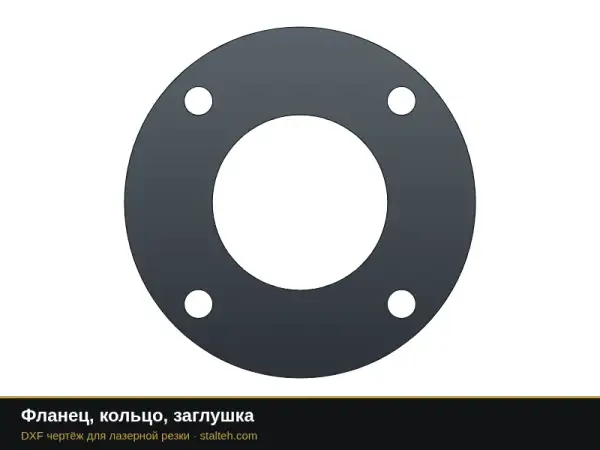

Фланец, кольцо, заглушка: DXF чертёж для лазерной резки — **Фланец, кольцо, заглушка**отверстия по окружности*220×220 мм, 8 мм*Размеры, цена и DXF

Заглушка профильной трубы 40×40: DXF чертёж для лазерной резки — **Заглушка профильной трубы 40×40**на торец трубы под приварку*40×40 мм, 2 мм*Размеры, цена и DXF

Заглушка профильной трубы 60×60: DXF чертёж для лазерной резки — **Заглушка профильной трубы 60×60**на торец трубы под приварку*60×60 мм, 2 мм*Размеры, цена и DXF

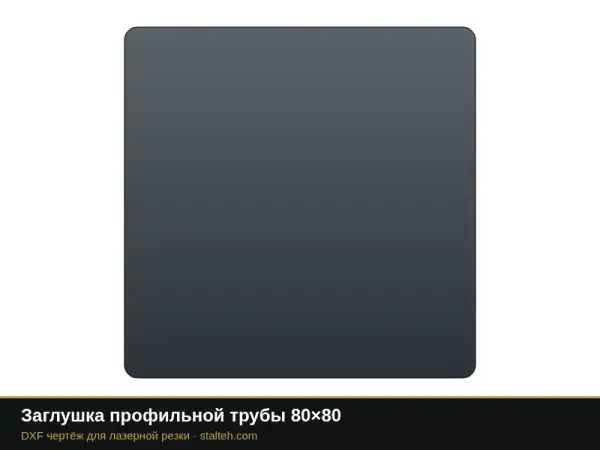

Заглушка профильной трубы 80×80: DXF чертёж для лазерной резки — **Заглушка профильной трубы 80×80**на торец трубы под приварку*80×80 мм, 2 мм*Размеры, цена и DXF

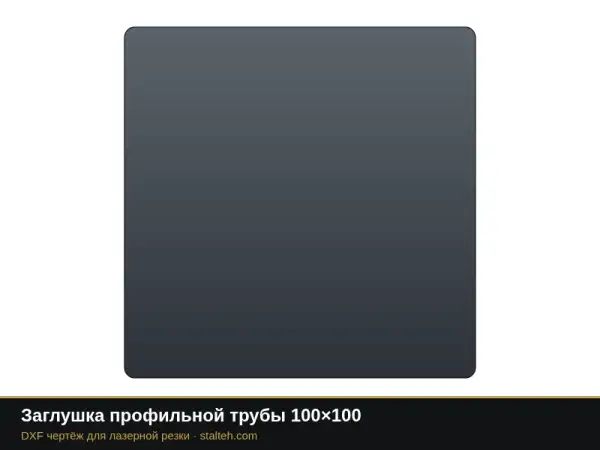

Заглушка профильной трубы 100×100: DXF чертёж для лазерной резки — **Заглушка профильной трубы 100×100**на торец трубы под приварку*100×100 мм, 2 мм*Размеры, цена и DXF

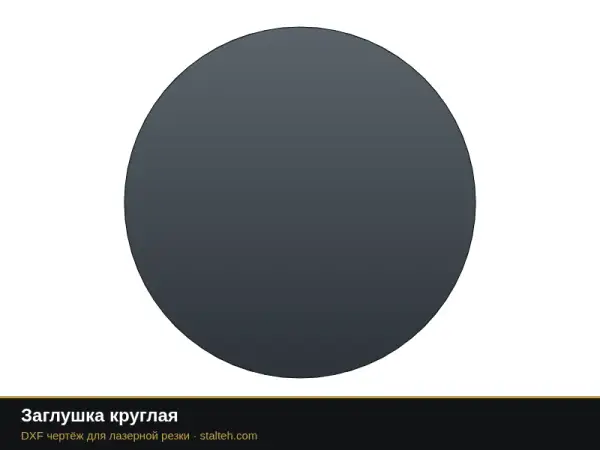

Заглушка круглая: DXF чертёж для лазерной резки — **Заглушка круглая**на торец трубы, Ø по трубе*57×57 мм, 3 мм*Размеры, цена и DXF

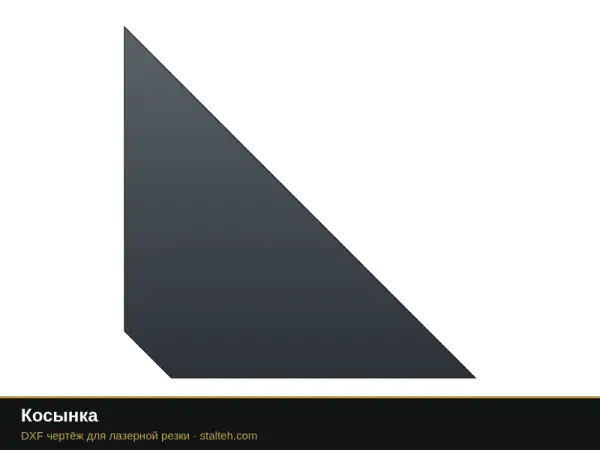

Косынка: DXF чертёж для лазерной резки — **Косынка**ребро со срезом угла под шов*150×150 мм, 8 мм*Размеры, цена и DXF

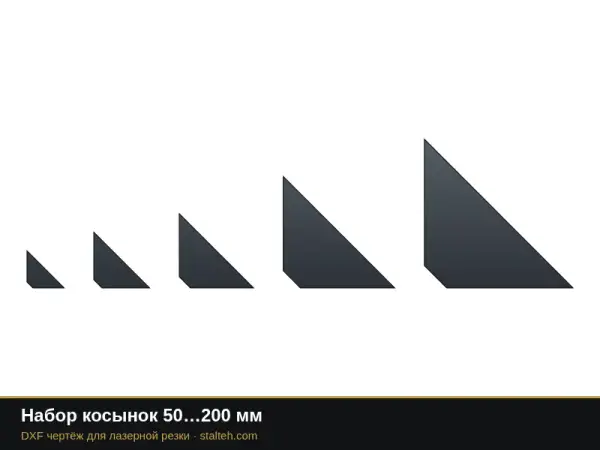

Набор косынок 50…200 мм: DXF чертёж для лазерной резки — **Набор косынок 50…200 мм**5 размеров*735×230 мм, 6 мм, 20 дет.*Размеры, цена и DXF

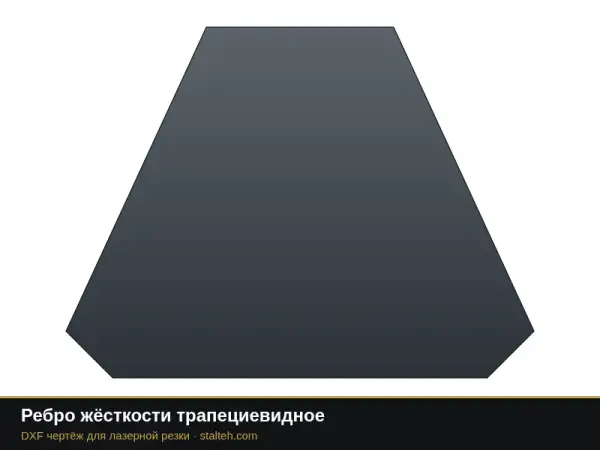

Ребро жёсткости трапециевидное: DXF чертёж для лазерной резки — **Ребро жёсткости трапециевидное**для балок и опор*200×150 мм, 8 мм*Размеры, цена и DXF

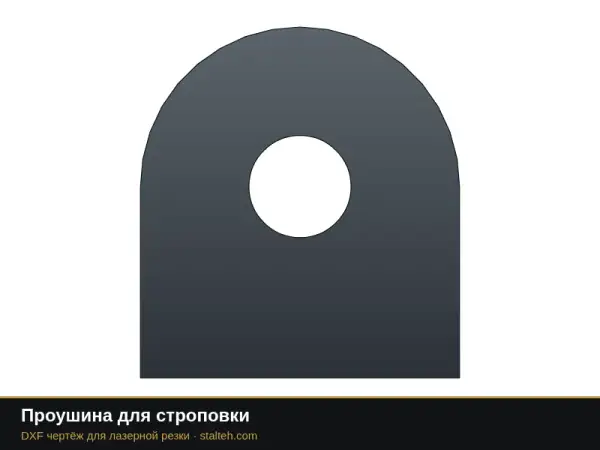

Проушина для строповки: DXF чертёж для лазерной резки — **Проушина для строповки**монтажная петля под сварку*100×110 мм, 12 мм*Размеры, цена и DXF

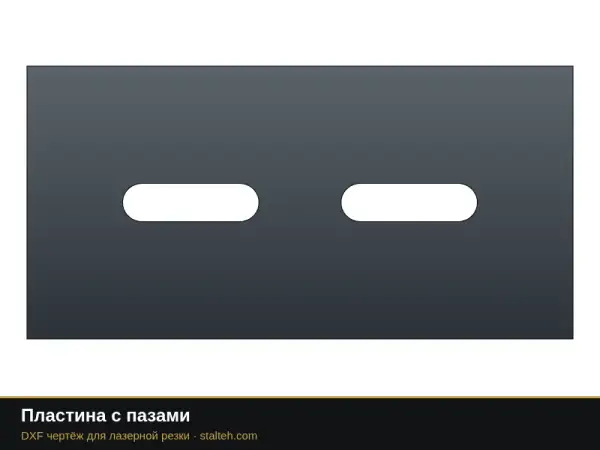

Пластина с пазами: DXF чертёж для лазерной резки — **Пластина с пазами**регулируемое крепление*200×100 мм, 8 мм*Размеры, цена и DXF

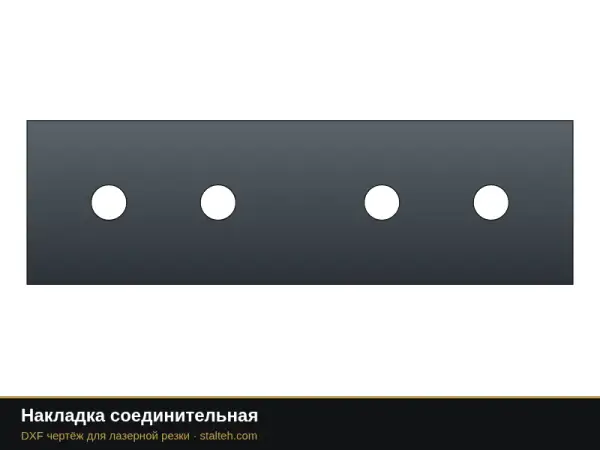

Накладка соединительная: DXF чертёж для лазерной резки — **Накладка соединительная**стык профильных труб на болтах*200×60 мм, 5 мм*Размеры, цена и DXF

Шайба квадратная: DXF чертёж для лазерной резки — **Шайба квадратная**усиленная под анкер*50×50 мм, 8 мм*Размеры, цена и DXF

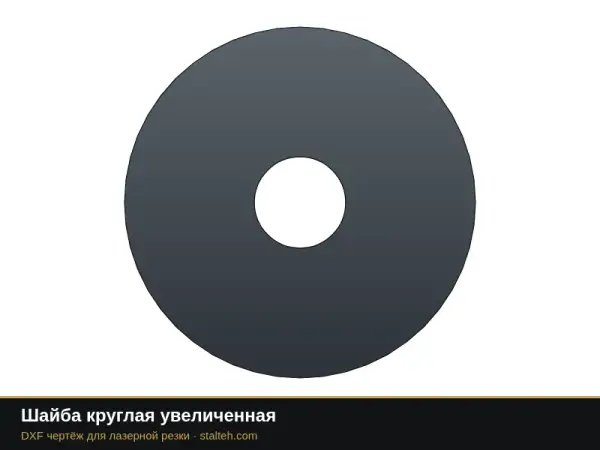

Шайба круглая увеличенная: DXF чертёж для лазерной резки — **Шайба круглая увеличенная**кузовная, под болт*50×50 мм, 3 мм*Размеры, цена и DXF

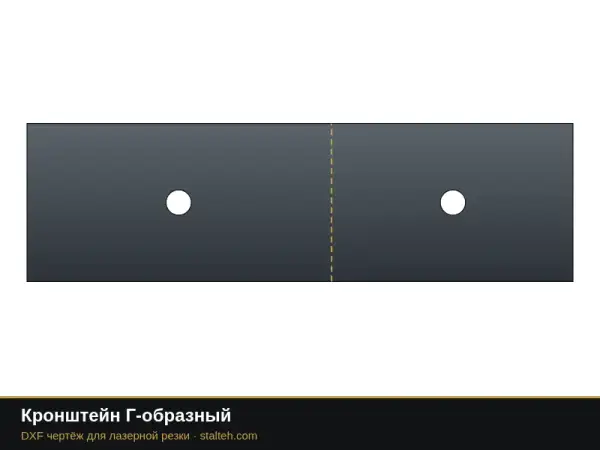

Кронштейн Г-образный: DXF чертёж для лазерной резки — **Кронштейн Г-образный**развёртка с линией гиба*173×50 мм, 4 мм*Размеры, цена и DXF

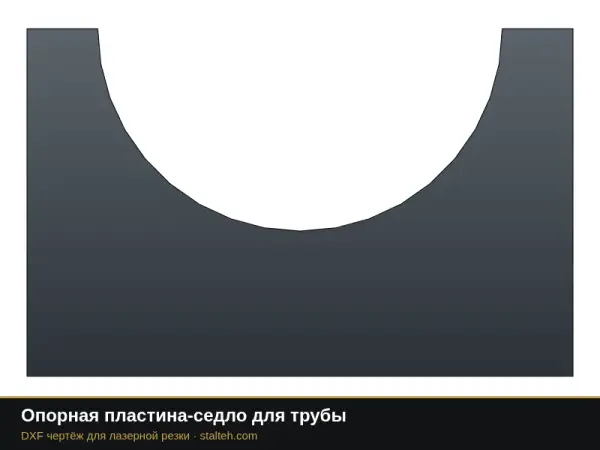

Опорная пластина-седло для трубы: DXF чертёж для лазерной резки — **Опорная пластина-седло для трубы**ложемент под трубу*220×140 мм, 8 мм*Размеры, цена и DXF

Монтажная площадка под прожектор: DXF чертёж для лазерной резки — **Монтажная площадка под прожектор**круглая с отверстиями*160×160 мм, 4 мм*Размеры, цена и DXF

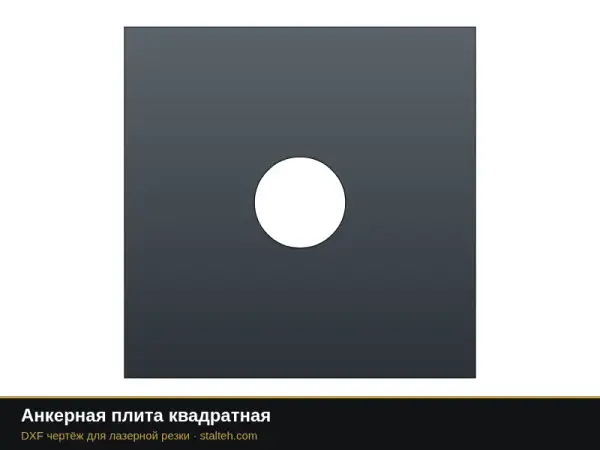

Анкерная плита квадратная: DXF чертёж для лазерной резки — **Анкерная плита квадратная**под фундаментный болт*100×100 мм, 16 мм*Размеры, цена и DXF

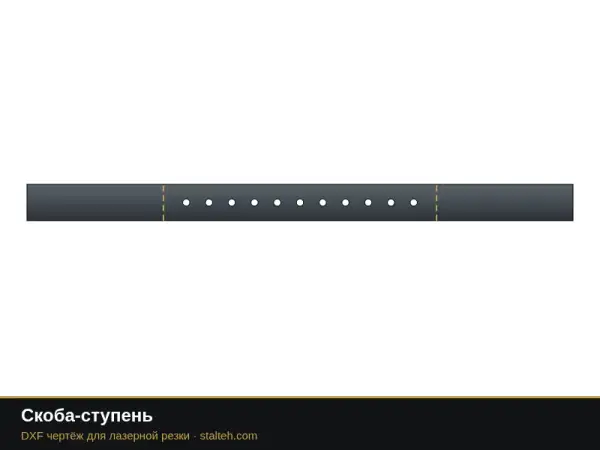

Скоба-ступень: DXF чертёж для лазерной резки — **Скоба-ступень**развёртка с двумя гибами*600×40 мм, 10 мм*Размеры, цена и DXF

Пятка столба 120×120: DXF чертёж для лазерной резки — **Пятка столба 120×120**опорная пластина забора, навеса, 4 мм*120×120 мм, 4 мм*Размеры, цена и DXF

Пятка столба 180×180: DXF чертёж для лазерной резки — **Пятка столба 180×180**опорная пластина забора, навеса, 6 мм*180×180 мм, 6 мм*Размеры, цена и DXF

Пятка столба 250×250: DXF чертёж для лазерной резки — **Пятка столба 250×250**опорная пластина забора, навеса, 8 мм*250×250 мм, 8 мм*Размеры, цена и DXF

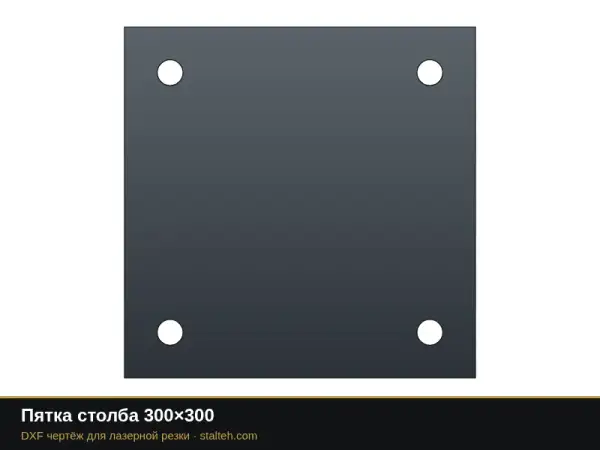

Пятка столба 300×300: DXF чертёж для лазерной резки — **Пятка столба 300×300**опорная пластина забора, навеса, 10 мм*300×300 мм, 10 мм*Размеры, цена и DXF

Пятка столба 200×200 сплошная: DXF чертёж для лазерной резки — **Пятка столба 200×200 сплошная**опорная пластина забора, навеса, 8 мм*200×200 мм, 8 мм*Размеры, цена и DXF

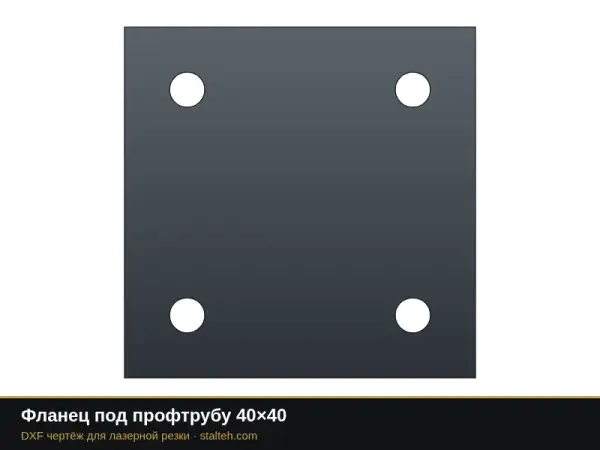

Фланец под профтрубу 40×40: DXF чертёж для лазерной резки — **Фланец под профтрубу 40×40**пластина 140×140, 4 отверстия под анкер*140×140 мм, 4 мм*Размеры, цена и DXF

Фланец под профтрубу 50×50: DXF чертёж для лазерной резки — **Фланец под профтрубу 50×50**пластина 150×150, 4 отверстия под анкер*150×150 мм, 4 мм*Размеры, цена и DXF

Фланец под профтрубу 60×60: DXF чертёж для лазерной резки — **Фланец под профтрубу 60×60**пластина 160×160, 4 отверстия под анкер*160×160 мм, 5 мм*Размеры, цена и DXF

Фланец под профтрубу 80×80: DXF чертёж для лазерной резки — **Фланец под профтрубу 80×80**пластина 180×180, 4 отверстия под анкер*180×180 мм, 6 мм*Размеры, цена и DXF

Фланец под профтрубу 100×100: DXF чертёж для лазерной резки — **Фланец под профтрубу 100×100**пластина 240×240, 4 отверстия под анкер*240×240 мм, 8 мм*Размеры, цена и DXF

Фланец под профтрубу 120×120: DXF чертёж для лазерной резки — **Фланец под профтрубу 120×120**пластина 260×260, 4 отверстия под анкер*260×260 мм, 8 мм*Размеры, цена и DXF

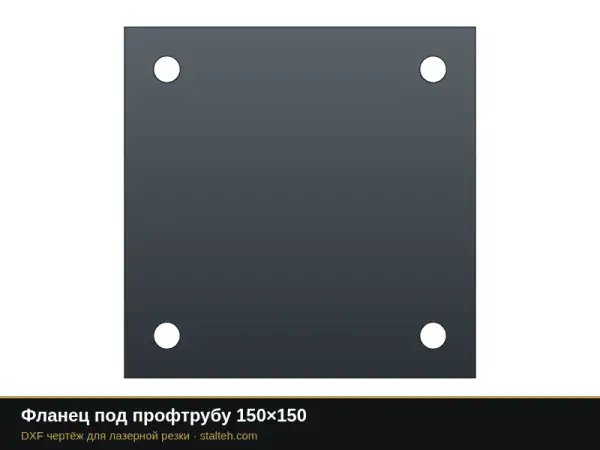

Фланец под профтрубу 150×150: DXF чертёж для лазерной резки — **Фланец под профтрубу 150×150**пластина 290×290, 4 отверстия под анкер*290×290 мм, 10 мм*Размеры, цена и DXF

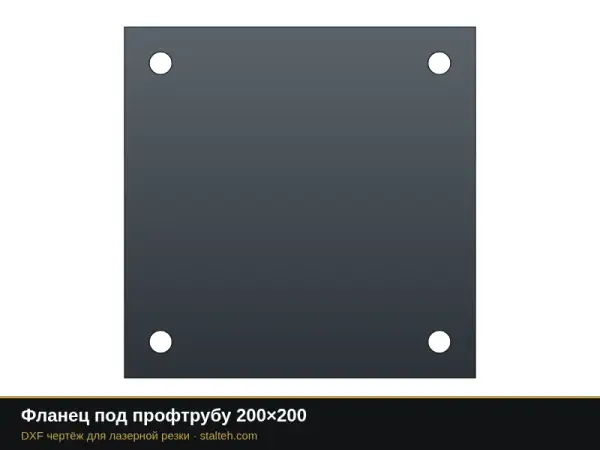

Фланец под профтрубу 200×200: DXF чертёж для лазерной резки — **Фланец под профтрубу 200×200**пластина 340×340, 4 отверстия под анкер*340×340 мм, 12 мм*Размеры, цена и DXF

Закладная пластина 100×100: DXF чертёж для лазерной резки — **Закладная пластина 100×100**без отверстий, под приварку анкеров*100×100 мм, 8 мм*Размеры, цена и DXF

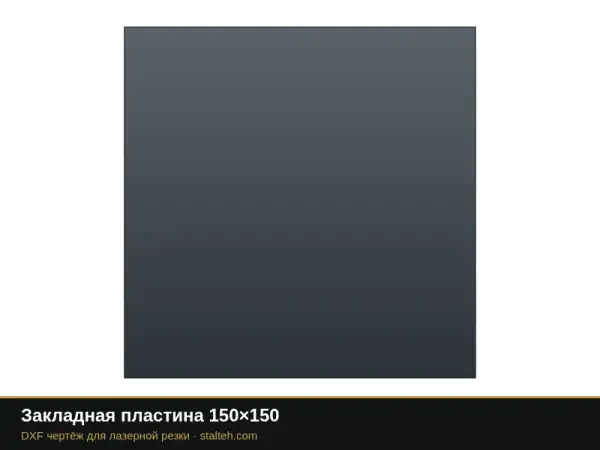

Закладная пластина 150×150: DXF чертёж для лазерной резки — **Закладная пластина 150×150**без отверстий, под приварку анкеров*150×150 мм, 8 мм*Размеры, цена и DXF

Закладная пластина 200×200: DXF чертёж для лазерной резки — **Закладная пластина 200×200**с 4 отверстиями под шпильки*200×200 мм, 8 мм*Размеры, цена и DXF

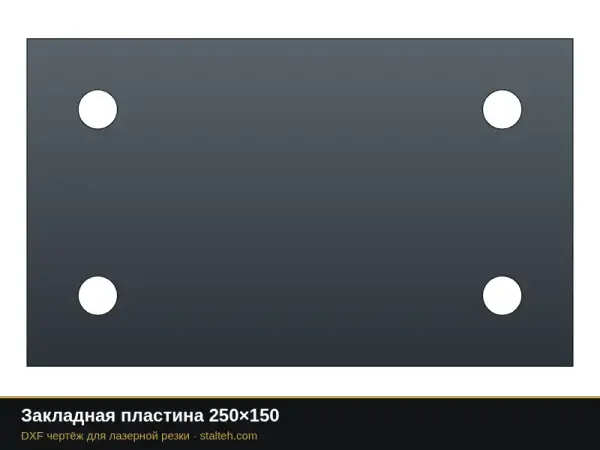

Закладная пластина 250×150: DXF чертёж для лазерной резки — **Закладная пластина 250×150**с 4 отверстиями под шпильки*250×150 мм, 8 мм*Размеры, цена и DXF

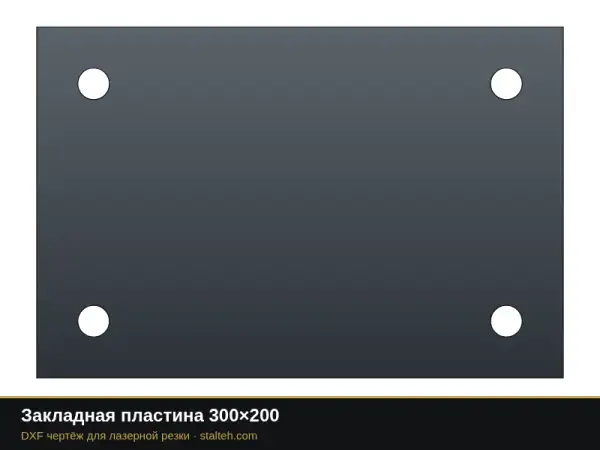

Закладная пластина 300×200: DXF чертёж для лазерной резки — **Закладная пластина 300×200**с 4 отверстиями под шпильки*300×200 мм, 8 мм*Размеры, цена и DXF

Закладная пластина 300×300: DXF чертёж для лазерной резки — **Закладная пластина 300×300**с 4 отверстиями под шпильки*300×300 мм, 8 мм*Размеры, цена и DXF

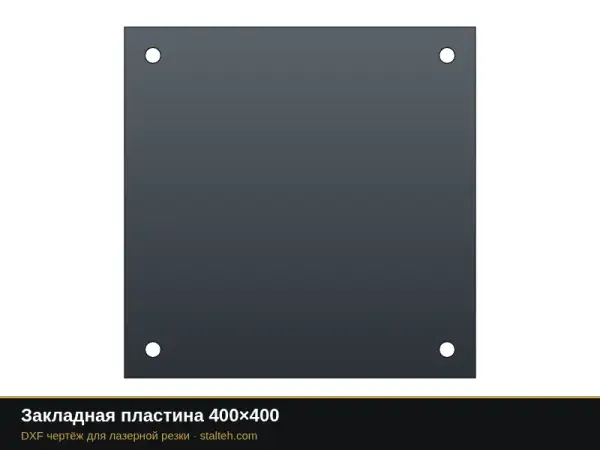

Закладная пластина 400×400: DXF чертёж для лазерной резки — **Закладная пластина 400×400**с 4 отверстиями под шпильки*400×400 мм, 8 мм*Размеры, цена и DXF

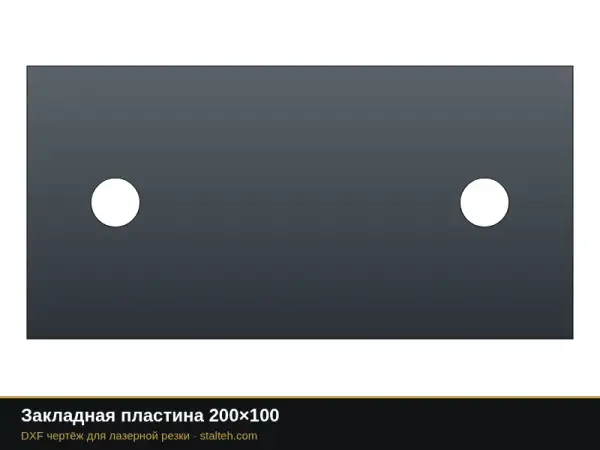

Закладная пластина 200×100: DXF чертёж для лазерной резки — **Закладная пластина 200×100**с 2 отверстиями под шпильки*200×100 мм, 8 мм*Размеры, цена и DXF

Косынка 80×80: DXF чертёж для лазерной резки — **Косынка 80×80**срез угла под сварной шов*80×80 мм, 6 мм*Размеры, цена и DXF

Косынка 100×100: DXF чертёж для лазерной резки — **Косынка 100×100**срез угла под сварной шов*100×100 мм, 6 мм*Размеры, цена и DXF

Косынка 120×120: DXF чертёж для лазерной резки — **Косынка 120×120**срез угла под сварной шов*120×120 мм, 8 мм*Размеры, цена и DXF

Косынка 150×150: DXF чертёж для лазерной резки — **Косынка 150×150**срез угла под сварной шов*150×150 мм, 8 мм*Размеры, цена и DXF

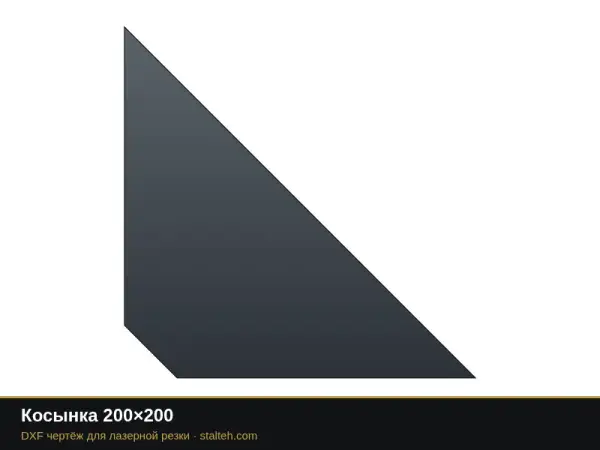

Косынка 200×200: DXF чертёж для лазерной резки — **Косынка 200×200**срез угла под сварной шов*200×200 мм, 10 мм*Размеры, цена и DXF

Косынка 250×250: DXF чертёж для лазерной резки — **Косынка 250×250**срез угла под сварной шов*250×250 мм, 10 мм*Размеры, цена и DXF

Косынка 300×300: DXF чертёж для лазерной резки — **Косынка 300×300**срез угла под сварной шов*300×300 мм, 12 мм*Размеры, цена и DXF

Заглушка профильной трубы 20×20: DXF чертёж для лазерной резки — **Заглушка профильной трубы 20×20**на торец трубы под приварку*20×20 мм, 1,5 мм*Размеры, цена и DXF

Заглушка профильной трубы 25×25: DXF чертёж для лазерной резки — **Заглушка профильной трубы 25×25**на торец трубы под приварку*25×25 мм, 1,5 мм*Размеры, цена и DXF

Заглушка профильной трубы 30×30: DXF чертёж для лазерной резки — **Заглушка профильной трубы 30×30**на торец трубы под приварку*30×30 мм, 1,5 мм*Размеры, цена и DXF

Заглушка профильной трубы 50×50: DXF чертёж для лазерной резки — **Заглушка профильной трубы 50×50**на торец трубы под приварку*50×50 мм, 2 мм*Размеры, цена и DXF

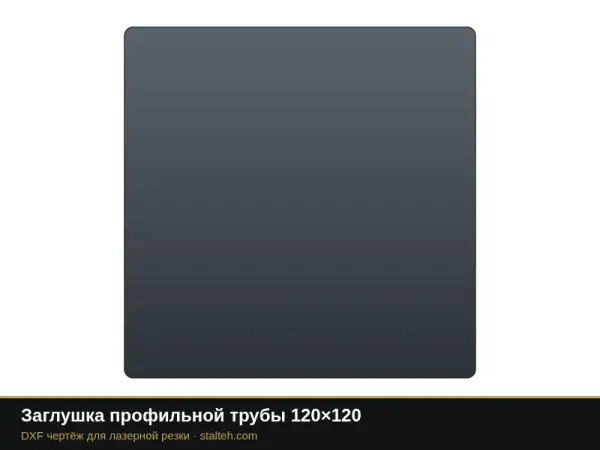

Заглушка профильной трубы 120×120: DXF чертёж для лазерной резки — **Заглушка профильной трубы 120×120**на торец трубы под приварку*120×120 мм, 3 мм*Размеры, цена и DXF

Заглушка профильной трубы 150×150: DXF чертёж для лазерной резки — **Заглушка профильной трубы 150×150**на торец трубы под приварку*150×150 мм, 3 мм*Размеры, цена и DXF

Шайба квадратная М12: DXF чертёж для лазерной резки — **Шайба квадратная М12**40×40 мм, отверстие 14 мм*40×40 мм, 5 мм*Размеры, цена и DXF

Шайба квадратная М16: DXF чертёж для лазерной резки — **Шайба квадратная М16**50×50 мм, отверстие 18 мм*50×50 мм, 6 мм*Размеры, цена и DXF

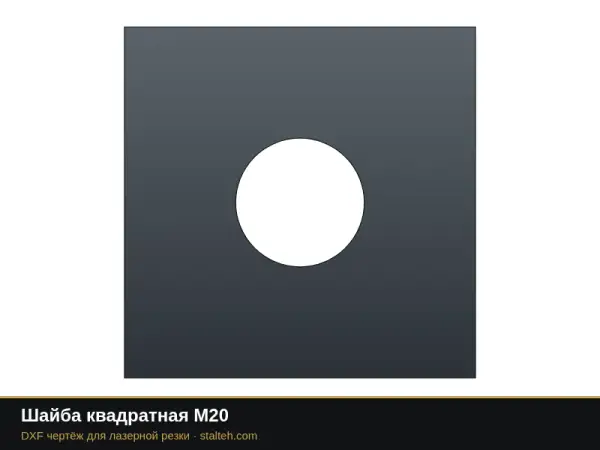

Шайба квадратная М20: DXF чертёж для лазерной резки — **Шайба квадратная М20**60×60 мм, отверстие 22 мм*60×60 мм, 8 мм*Размеры, цена и DXF

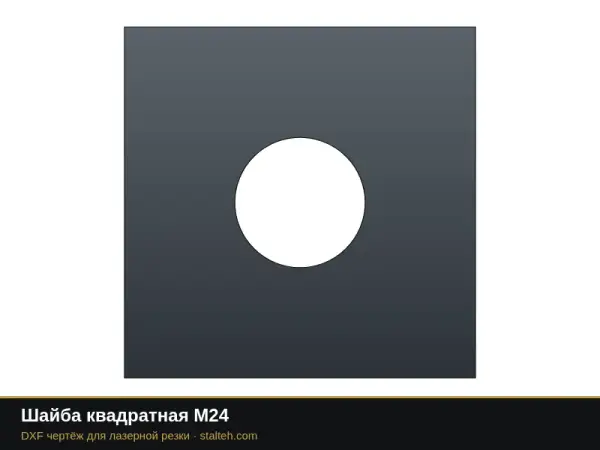

Шайба квадратная М24: DXF чертёж для лазерной резки — **Шайба квадратная М24**70×70 мм, отверстие 26 мм*70×70 мм, 10 мм*Размеры, цена и DXF

Шайба квадратная М30: DXF чертёж для лазерной резки — **Шайба квадратная М30**90×90 мм, отверстие 32 мм*90×90 мм, 12 мм*Размеры, цена и DXF

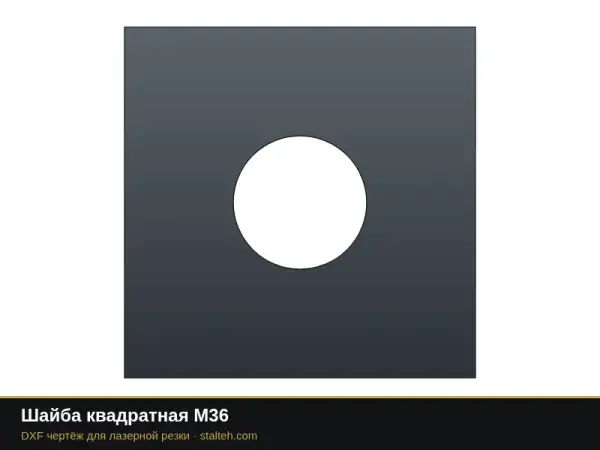

Шайба квадратная М36: DXF чертёж для лазерной резки — **Шайба квадратная М36**100×100 мм, отверстие 38 мм*100×100 мм, 14 мм*Размеры, цена и DXF

Проушина под палец 20 мм: DXF чертёж для лазерной резки — **Проушина под палец 20 мм**с запасом металла вокруг отверстия*60×80 мм, 10 мм*Размеры, цена и DXF

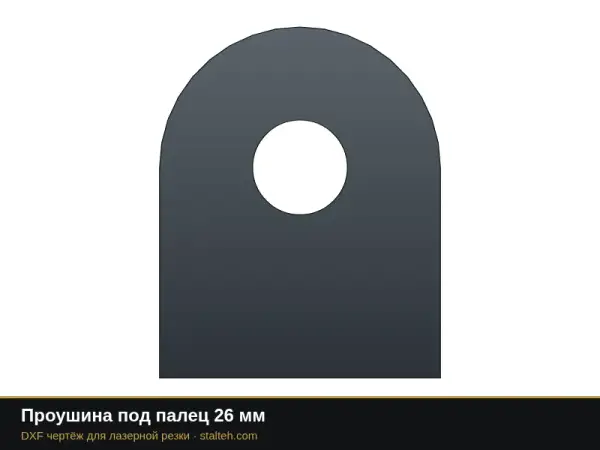

Проушина под палец 26 мм: DXF чертёж для лазерной резки — **Проушина под палец 26 мм**с запасом металла вокруг отверстия*80×100 мм, 12 мм*Размеры, цена и DXF

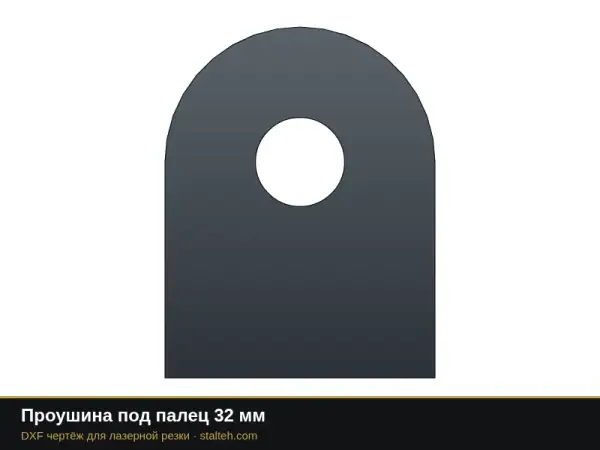

Проушина под палец 32 мм: DXF чертёж для лазерной резки — **Проушина под палец 32 мм**с запасом металла вокруг отверстия*100×130 мм, 16 мм*Размеры, цена и DXF

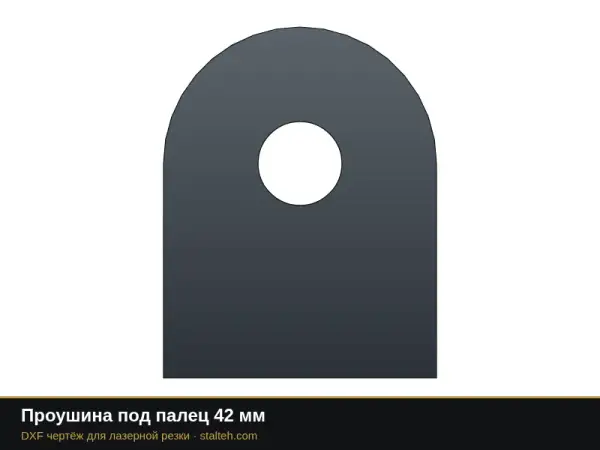

Проушина под палец 42 мм: DXF чертёж для лазерной резки — **Проушина под палец 42 мм**с запасом металла вокруг отверстия*140×180 мм, 20 мм*Размеры, цена и DXF

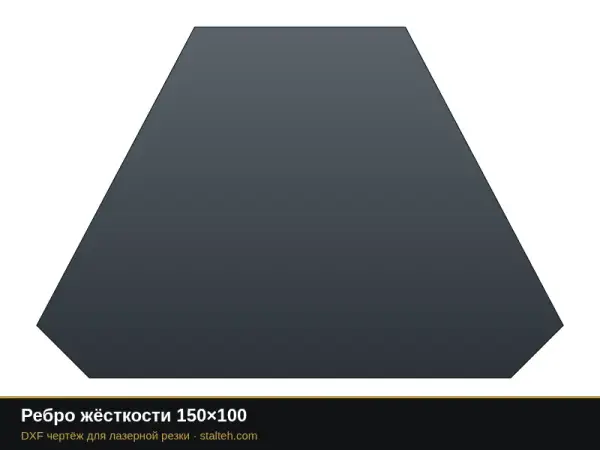

Ребро жёсткости 150×100: DXF чертёж для лазерной резки — **Ребро жёсткости 150×100**трапеция со срезами под шов*150×100 мм, 6 мм*Размеры, цена и DXF

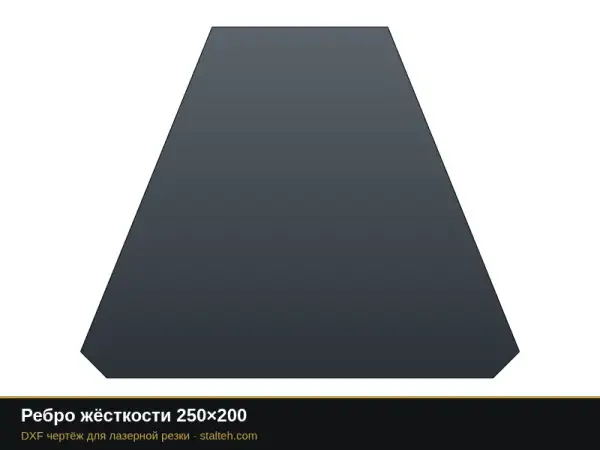

Ребро жёсткости 250×200: DXF чертёж для лазерной резки — **Ребро жёсткости 250×200**трапеция со срезами под шов*250×200 мм, 8 мм*Размеры, цена и DXF

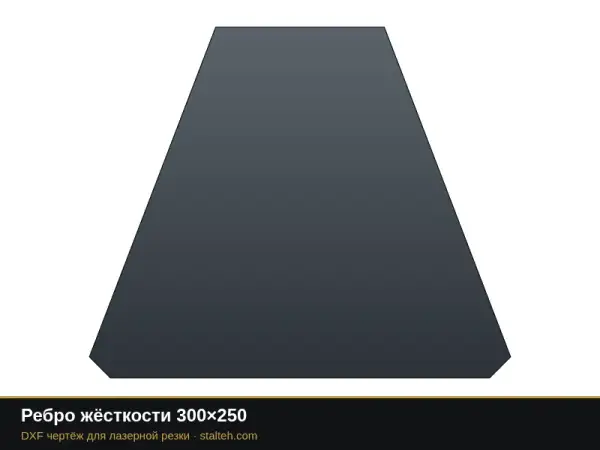

Ребро жёсткости 300×250: DXF чертёж для лазерной резки — **Ребро жёсткости 300×250**трапеция со срезами под шов*300×250 мм, 10 мм*Размеры, цена и DXF

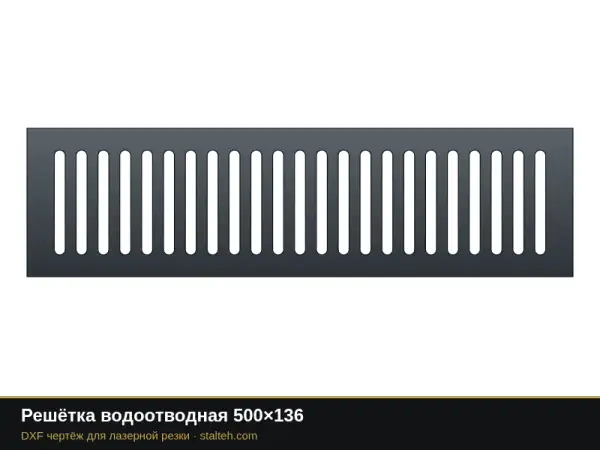

Решётка водоотводная 500×136: DXF чертёж для лазерной резки — **Решётка водоотводная 500×136**поперечные прорези 10 мм, 136 мм ширина: сверьте с лотком*500×136 мм, 4 мм*Размеры, цена и DXF

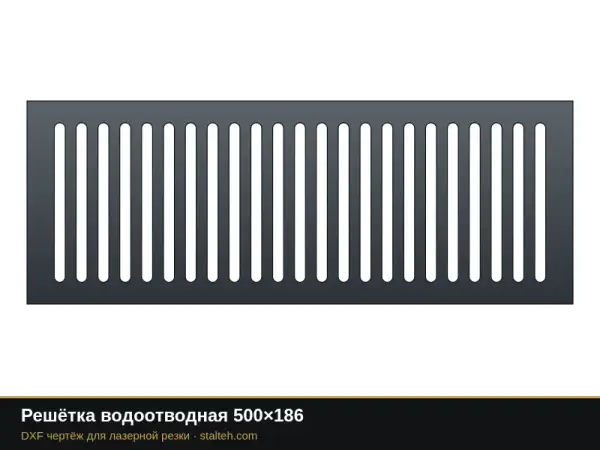

Решётка водоотводная 500×186: DXF чертёж для лазерной резки — **Решётка водоотводная 500×186**поперечные прорези 10 мм, 186 мм ширина: сверьте с лотком*500×186 мм, 4 мм*Размеры, цена и DXF

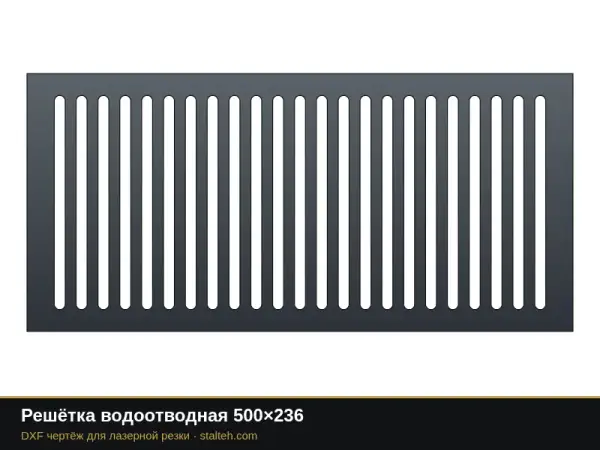

Решётка водоотводная 500×236: DXF чертёж для лазерной резки — **Решётка водоотводная 500×236**поперечные прорези 10 мм, 236 мм ширина: сверьте с лотком*500×236 мм, 4 мм*Размеры, цена и DXF

Решётка водоотводная 500×286: DXF чертёж для лазерной резки — **Решётка водоотводная 500×286**поперечные прорези 10 мм, 286 мм ширина: сверьте с лотком*500×286 мм, 4 мм*Размеры, цена и DXF

Решётка водоотводная 500×336: DXF чертёж для лазерной резки — **Решётка водоотводная 500×336**поперечные прорези 10 мм, 336 мм ширина: сверьте с лотком*500×336 мм, 4 мм*Размеры, цена и DXF

Пластина перфорированная 40×120: DXF чертёж для лазерной резки — **Пластина перфорированная 40×120**для соединения бруса, отверстия Ø5 шаг 2040×120 мм, 2 ммРазмеры, цена и DXF

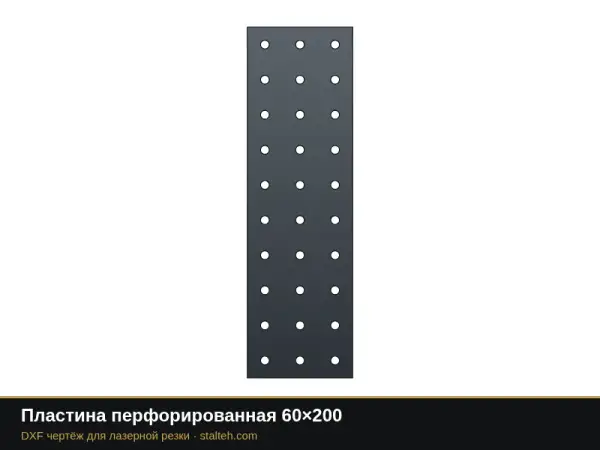

Пластина перфорированная 60×200: DXF чертёж для лазерной резки — **Пластина перфорированная 60×200**для соединения бруса, отверстия Ø5 шаг 2060×200 мм, 2 ммРазмеры, цена и DXF

Пластина перфорированная 80×240: DXF чертёж для лазерной резки — **Пластина перфорированная 80×240**для соединения бруса, отверстия Ø5 шаг 2080×240 мм, 2 ммРазмеры, цена и DXF

Пластина перфорированная 100×300: DXF чертёж для лазерной резки — **Пластина перфорированная 100×300**для соединения бруса, отверстия Ø5 шаг 20100×300 мм, 2 ммРазмеры, цена и DXF

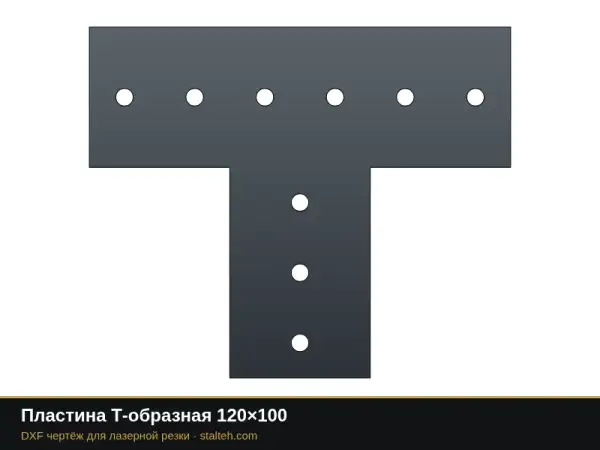

Пластина Т-образная 120×100: DXF чертёж для лазерной резки — **Пластина Т-образная 120×100**соединение бруса тавром, отверстия Ø5120×100 мм, 2 ммРазмеры, цена и DXF

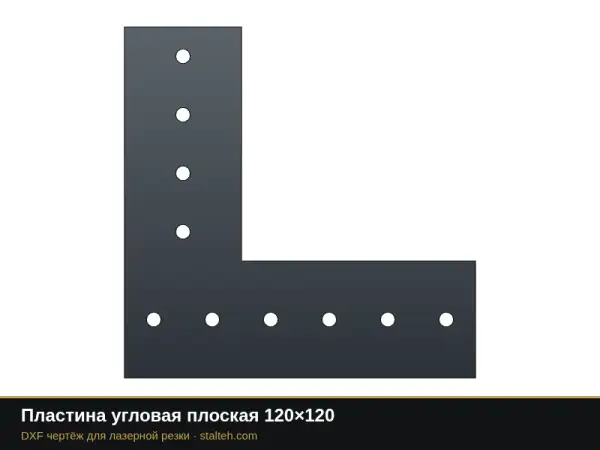

Пластина угловая плоская 120×120: DXF чертёж для лазерной резки — **Пластина угловая плоская 120×120**соединение бруса под 90°, отверстия Ø5120×120 мм, 2 ммРазмеры, цена и DXF

Опорная плита колонны 250×250: DXF чертёж для лазерной резки — **Опорная плита колонны 250×250**4 отверстия Ø24 под анкер, отступ 43 мм от края*250×250 мм, 16 мм*Размеры, цена и DXF

Опорная плита колонны 300×300: DXF чертёж для лазерной резки — **Опорная плита колонны 300×300**4 отверстия Ø27 под анкер, отступ 49 мм от края*300×300 мм, 20 мм*Размеры, цена и DXF

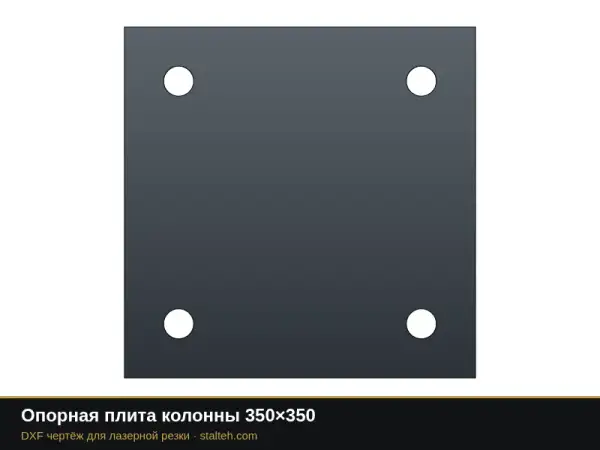

Опорная плита колонны 350×350: DXF чертёж для лазерной резки — **Опорная плита колонны 350×350**4 отверстия Ø30 под анкер, отступ 54 мм от края*350×350 мм, 20 мм*Размеры, цена и DXF

Опорная плита колонны 400×400: DXF чертёж для лазерной резки — **Опорная плита колонны 400×400**4 отверстия Ø30 под анкер, отступ 54 мм от края*400×400 мм, 25 мм*Размеры, цена и DXF

Опорная плита колонны 450×450: DXF чертёж для лазерной резки — **Опорная плита колонны 450×450**4 отверстия Ø33 под анкер, отступ 59 мм от края*450×450 мм, 25 мм*Размеры, цена и DXF

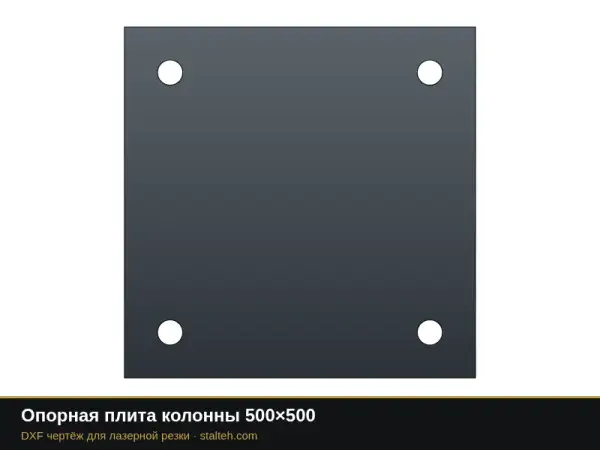

Опорная плита колонны 500×500: DXF чертёж для лазерной резки — **Опорная плита колонны 500×500**4 отверстия Ø36 под анкер, отступ 65 мм от края*500×500 мм, 30 мм*Размеры, цена и DXF

Опорная плита колонны 400×300: DXF чертёж для лазерной резки — **Опорная плита колонны 400×300**4 отверстия Ø27 под анкер, отступ 49 мм от края*400×300 мм, 20 мм*Размеры, цена и DXF

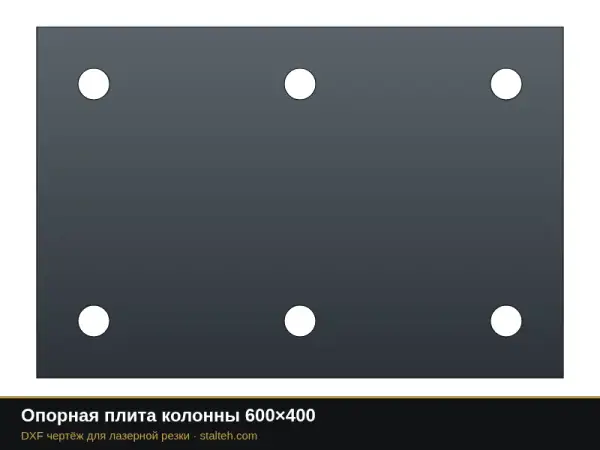

Опорная плита колонны 600×400: DXF чертёж для лазерной резки — **Опорная плита колонны 600×400**6 отверстия Ø36 под анкер, отступ 65 мм от края*600×400 мм, 30 мм*Размеры, цена и DXF

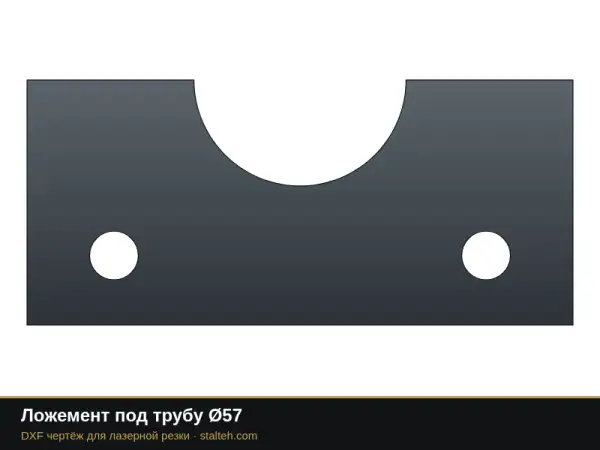

Ложемент под трубу Ø57: DXF чертёж для лазерной резки — **Ложемент под трубу Ø57**опорная пластина с вырезом R 30.5 мм, 2 отверстия под болт*157×71 мм, 6 мм*Размеры, цена и DXF

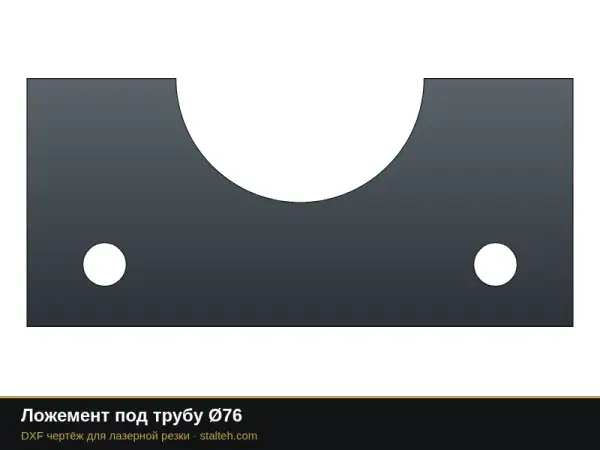

Ложемент под трубу Ø76: DXF чертёж для лазерной резки — **Ложемент под трубу Ø76**опорная пластина с вырезом R 40 мм, 2 отверстия под болт*176×80 мм, 6 мм*Размеры, цена и DXF

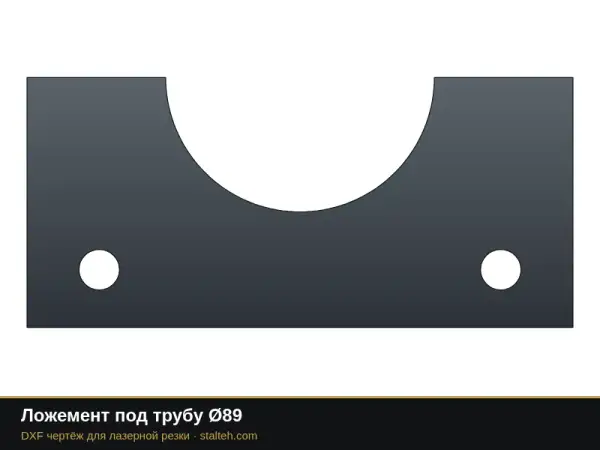

Ложемент под трубу Ø89: DXF чертёж для лазерной резки — **Ложемент под трубу Ø89**опорная пластина с вырезом R 46.5 мм, 2 отверстия под болт*189×87 мм, 6 мм*Размеры, цена и DXF

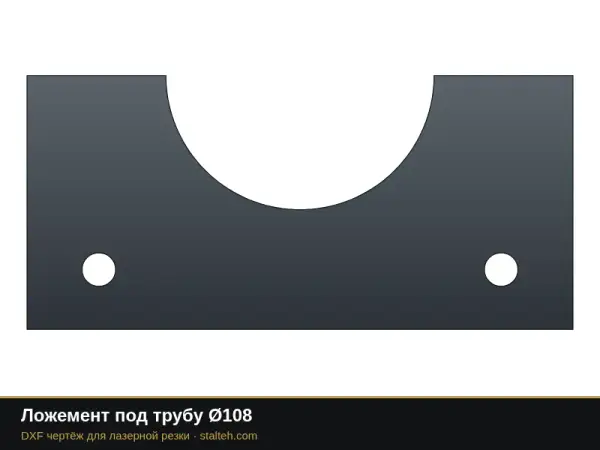

Ложемент под трубу Ø108: DXF чертёж для лазерной резки — **Ложемент под трубу Ø108**опорная пластина с вырезом R 56 мм, 2 отверстия под болт*228×106 мм, 8 мм*Размеры, цена и DXF

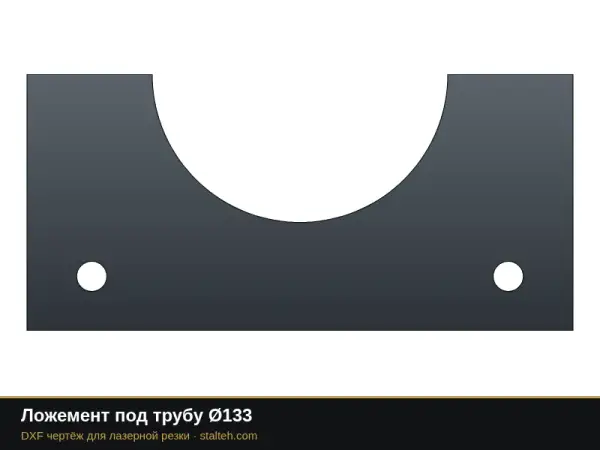

Ложемент под трубу Ø133: DXF чертёж для лазерной резки — **Ложемент под трубу Ø133**опорная пластина с вырезом R 68.5 мм, 2 отверстия под болт*253×119 мм, 8 мм*Размеры, цена и DXF

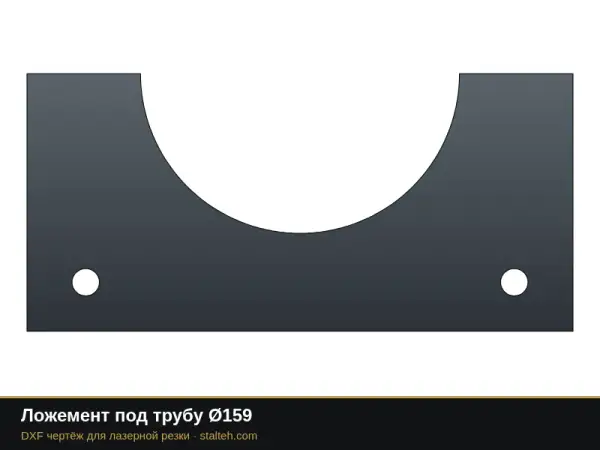

Ложемент под трубу Ø159: DXF чертёж для лазерной резки — **Ложемент под трубу Ø159**опорная пластина с вырезом R 81.5 мм, 2 отверстия под болт*279×132 мм, 8 мм*Размеры, цена и DXF

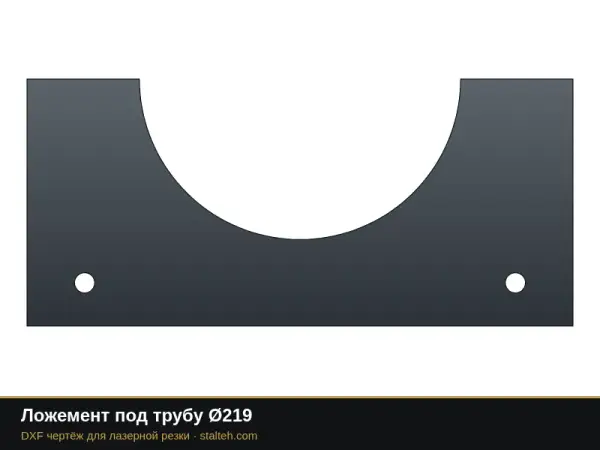

Ложемент под трубу Ø219: DXF чертёж для лазерной резки — **Ложемент под трубу Ø219**опорная пластина с вырезом R 111.5 мм, 2 отверстия под болт*379×172 мм, 10 мм*Размеры, цена и DXF

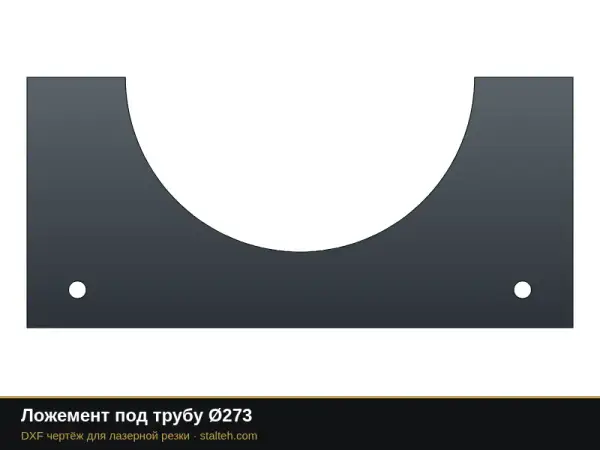

Ложемент под трубу Ø273: DXF чертёж для лазерной резки — **Ложемент под трубу Ø273**опорная пластина с вырезом R 138.5 мм, 2 отверстия под болт*433×199 мм, 10 мм*Размеры, цена и DXF

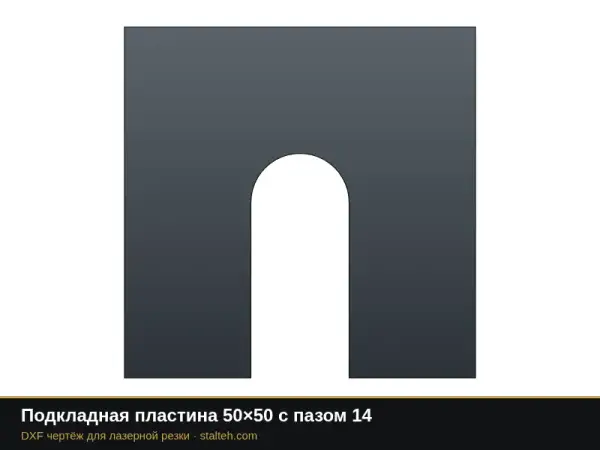

Подкладная пластина 50×50 с пазом 14: DXF чертёж для лазерной резки — **Подкладная пластина 50×50 с пазом 14**ставится под опору без снятия болта, набор толщин 1–10 мм*50×50 мм, 2 мм*Размеры, цена и DXF

Подкладная пластина 75×75 с пазом 18: DXF чертёж для лазерной резки — **Подкладная пластина 75×75 с пазом 18**ставится под опору без снятия болта, набор толщин 1–10 мм*75×75 мм, 2 мм*Размеры, цена и DXF

Подкладная пластина 100×100 с пазом 22: DXF чертёж для лазерной резки — **Подкладная пластина 100×100 с пазом 22**ставится под опору без снятия болта, набор толщин 1–10 мм*100×100 мм, 2 мм*Размеры, цена и DXF

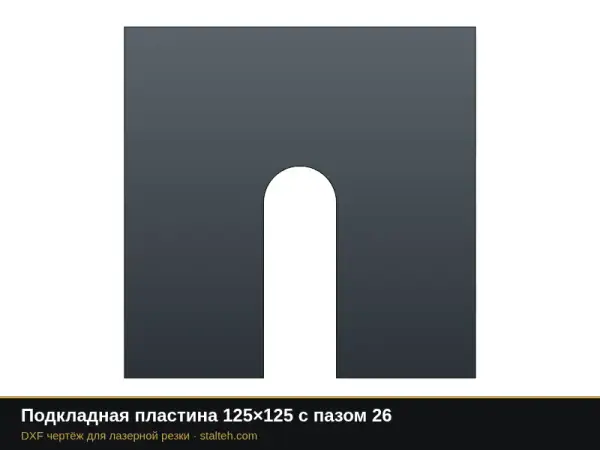

Подкладная пластина 125×125 с пазом 26: DXF чертёж для лазерной резки — **Подкладная пластина 125×125 с пазом 26**ставится под опору без снятия болта, набор толщин 1–10 мм*125×125 мм, 2 мм*Размеры, цена и DXF

Подкладная пластина 150×150 с пазом 30: DXF чертёж для лазерной резки — **Подкладная пластина 150×150 с пазом 30**ставится под опору без снятия болта, набор толщин 1–10 мм*150×150 мм, 2 мм*Размеры, цена и DXF

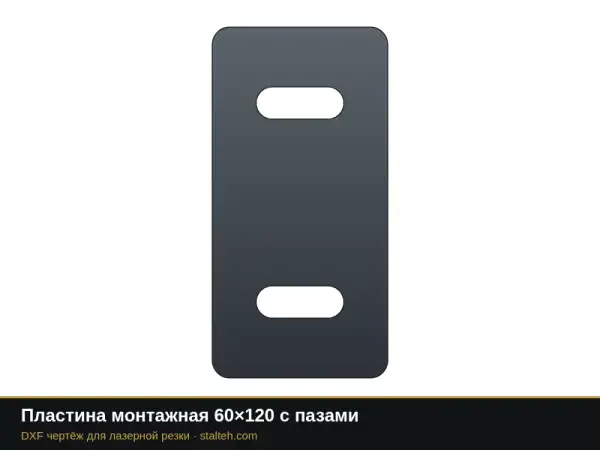

Пластина монтажная 60×120 с пазами: DXF чертёж для лазерной резки — **Пластина монтажная 60×120 с пазами**2 паза 11×30 под регулировку на болтах*60×120 мм, 4 мм*Размеры, цена и DXF

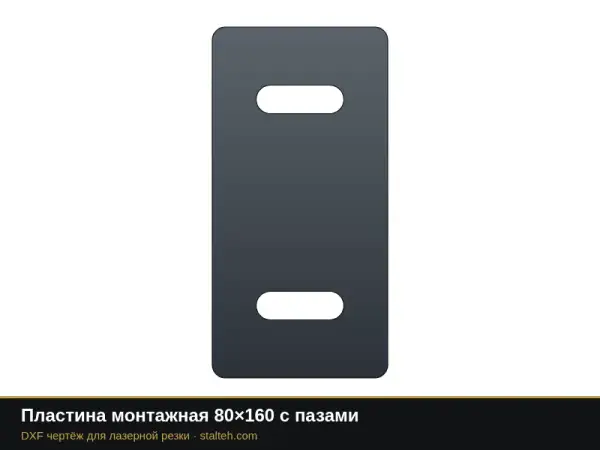

Пластина монтажная 80×160 с пазами: DXF чертёж для лазерной резки — **Пластина монтажная 80×160 с пазами**2 паза 13×40 под регулировку на болтах*80×160 мм, 4 мм*Размеры, цена и DXF

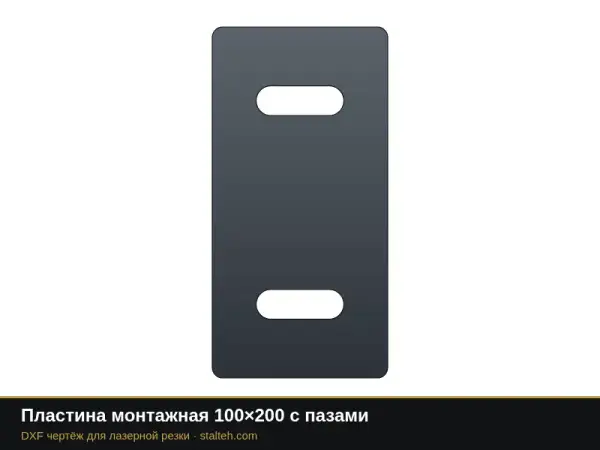

Пластина монтажная 100×200 с пазами: DXF чертёж для лазерной резки — **Пластина монтажная 100×200 с пазами**2 паза 17×50 под регулировку на болтах*100×200 мм, 4 мм*Размеры, цена и DXF

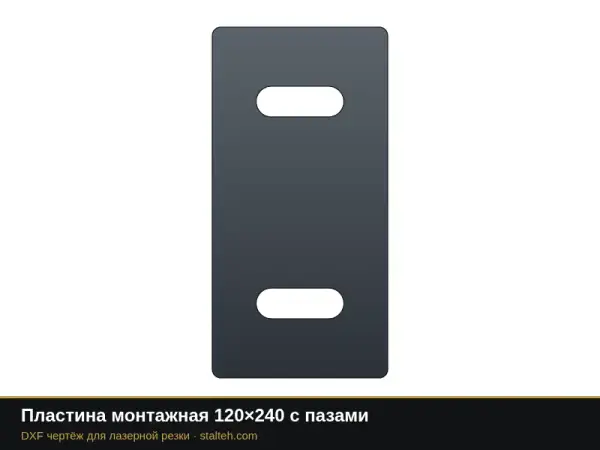

Пластина монтажная 120×240 с пазами: DXF чертёж для лазерной резки — **Пластина монтажная 120×240 с пазами**2 паза 21×60 под регулировку на болтах*120×240 мм, 4 мм*Размеры, цена и DXF

Уголок крепёжный 40×40×40: DXF чертёж для лазерной резки — **Уголок крепёжный 40×40×40**развёртка, гиб 90° по линии BEND, отверстия Ø6.540×80 мм, 2 ммРазмеры, цена и DXF

Уголок крепёжный 50×50×50: DXF чертёж для лазерной резки — **Уголок крепёжный 50×50×50**развёртка, гиб 90° по линии BEND, отверстия Ø8.550×100 мм, 2 ммРазмеры, цена и DXF

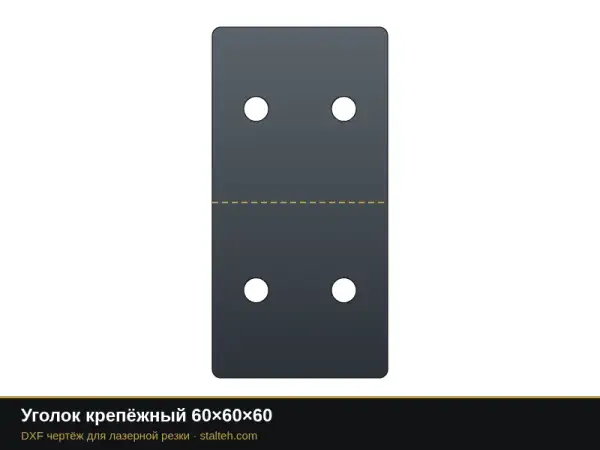

Уголок крепёжный 60×60×60: DXF чертёж для лазерной резки — **Уголок крепёжный 60×60×60**развёртка, гиб 90° по линии BEND, отверстия Ø8.560×120 мм, 3 ммРазмеры, цена и DXF

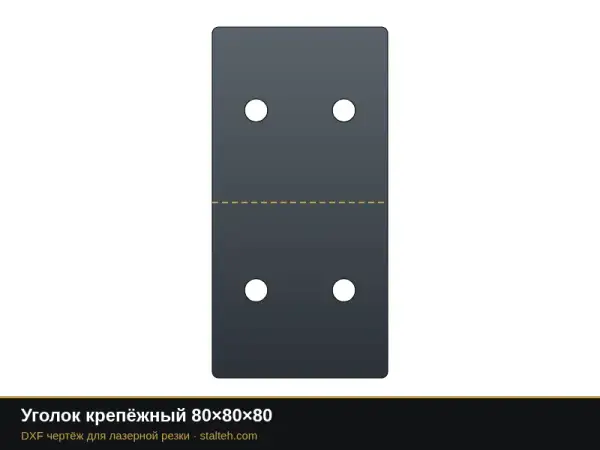

Уголок крепёжный 80×80×80: DXF чертёж для лазерной резки — **Уголок крепёжный 80×80×80**развёртка, гиб 90° по линии BEND, отверстия Ø10.580×160 мм, 3 ммРазмеры, цена и DXF

Уголок крепёжный 100×100×100: DXF чертёж для лазерной резки — **Уголок крепёжный 100×100×100**развёртка, гиб 90° по линии BEND, отверстия Ø12.5100×200 мм, 3 ммРазмеры, цена и DXF

Косынка 350×350: DXF чертёж для лазерной резки — **Косынка 350×350**срез угла под сварной шов*350×350 мм, 14 мм*Размеры, цена и DXF

Косынка 400×400: DXF чертёж для лазерной резки — **Косынка 400×400**срез угла под сварной шов*400×400 мм, 16 мм*Размеры, цена и DXF

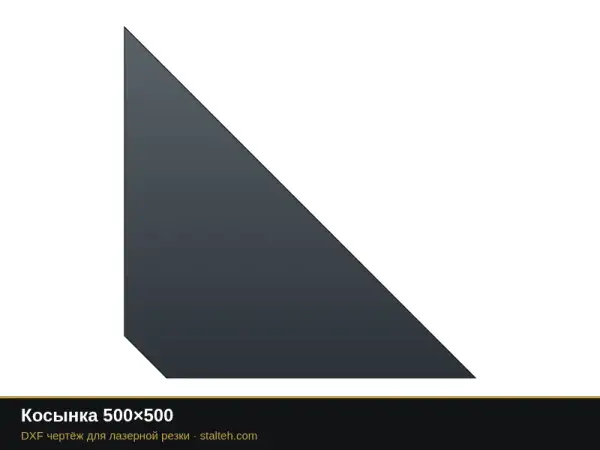

Косынка 500×500: DXF чертёж для лазерной резки — **Косынка 500×500**срез угла под сварной шов*500×500 мм, 20 мм*Размеры, цена и DXF

Пятка столба 160×160: DXF чертёж для лазерной резки — **Пятка столба 160×160**опорная пластина забора, навеса, 10 мм*160×160 мм, 5 мм*Размеры, цена и DXF

Пятка столба 220×220: DXF чертёж для лазерной резки — **Пятка столба 220×220**опорная пластина забора, навеса, 10 мм*220×220 мм, 8 мм*Размеры, цена и DXF

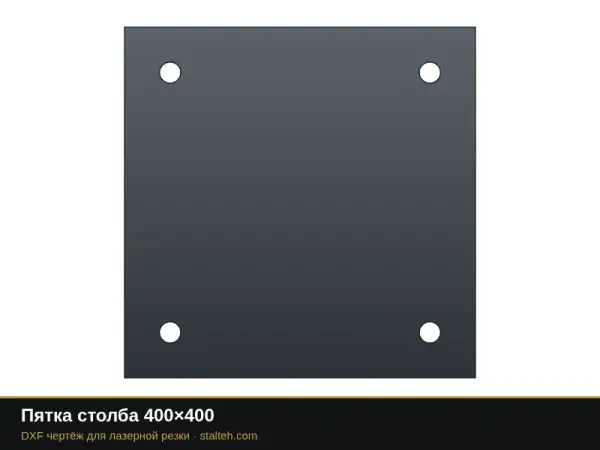

Пятка столба 400×400: DXF чертёж для лазерной резки — **Пятка столба 400×400**опорная пластина забора, навеса, 10 мм*400×400 мм, 12 мм*Размеры, цена и DXF

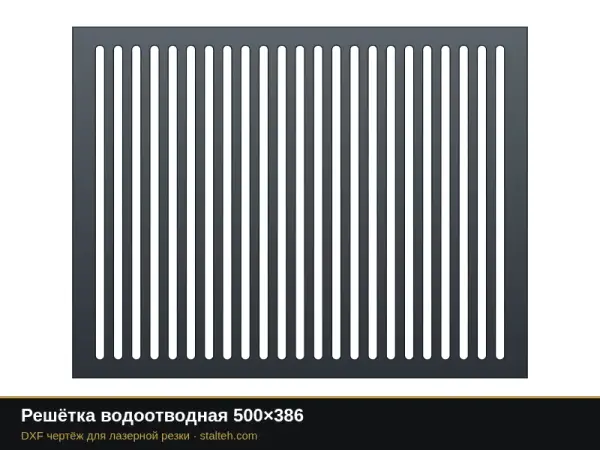

Решётка водоотводная 500×386: DXF чертёж для лазерной резки — **Решётка водоотводная 500×386**поперечные прорези 10 мм, 336 мм ширина: сверьте с лотком*500×386 мм, 4 мм*Размеры, цена и DXF

Решётка водоотводная 500×436: DXF чертёж для лазерной резки — **Решётка водоотводная 500×436**поперечные прорези 10 мм, 336 мм ширина: сверьте с лотком*500×436 мм, 4 мм*Размеры, цена и DXF

Пластина перфорированная 60×140: DXF чертёж для лазерной резки — **Пластина перфорированная 60×140**для соединения бруса, отверстия Ø5 шаг 2060×140 мм, 2 ммРазмеры, цена и DXF

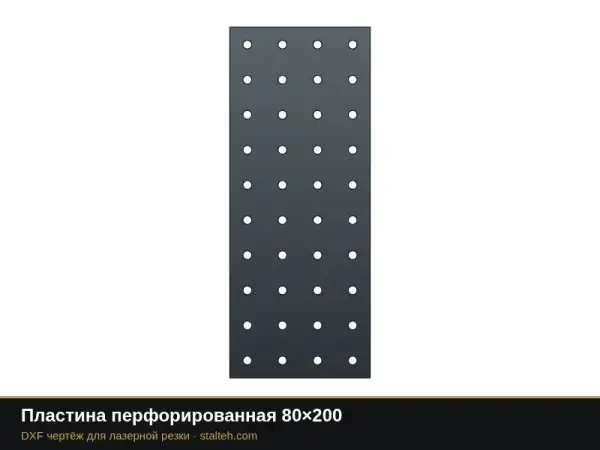

Пластина перфорированная 80×200: DXF чертёж для лазерной резки — **Пластина перфорированная 80×200**для соединения бруса, отверстия Ø5 шаг 2080×200 мм, 2 ммРазмеры, цена и DXF

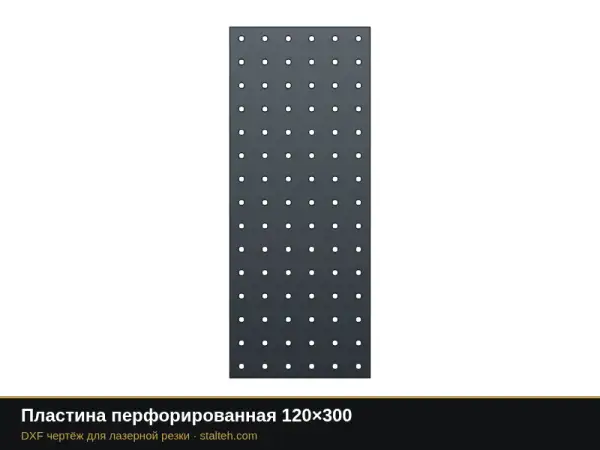

Пластина перфорированная 120×300: DXF чертёж для лазерной резки — **Пластина перфорированная 120×300**для соединения бруса, отверстия Ø5 шаг 20120×300 мм, 2 ммРазмеры, цена и DXF

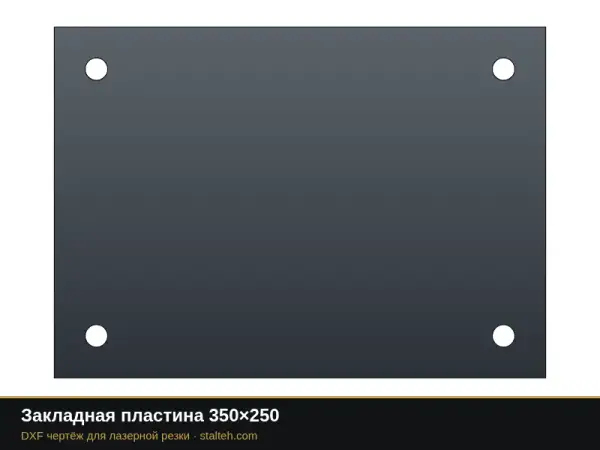

Закладная пластина 350×250: DXF чертёж для лазерной резки — **Закладная пластина 350×250**с 4 отверстиями под шпильки*350×250 мм, 8 мм*Размеры, цена и DXF

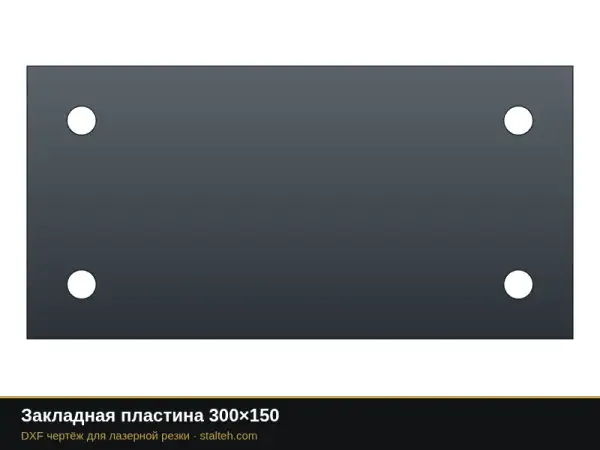

Закладная пластина 300×150: DXF чертёж для лазерной резки — **Закладная пластина 300×150**с 4 отверстиями под шпильки*300×150 мм, 8 мм*Размеры, цена и DXF

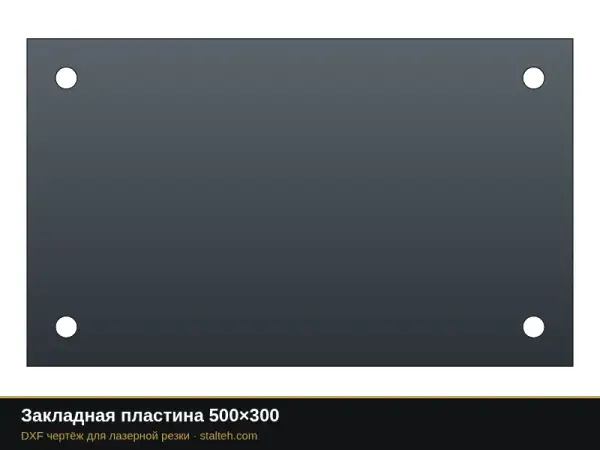

Закладная пластина 500×300: DXF чертёж для лазерной резки — **Закладная пластина 500×300**с 4 отверстиями под шпильки*500×300 мм, 10 мм*Размеры, цена и DXF

Ребро жёсткости 200×150: DXF чертёж для лазерной резки — **Ребро жёсткости 200×150**трапеция со срезами под шов*200×150 мм, 8 мм*Размеры, цена и DXF

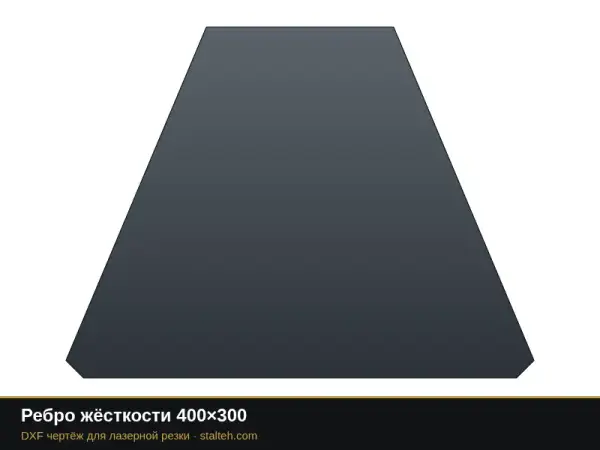

Ребро жёсткости 400×300: DXF чертёж для лазерной резки — **Ребро жёсткости 400×300**трапеция со срезами под шов*400×300 мм, 12 мм*Размеры, цена и DXF

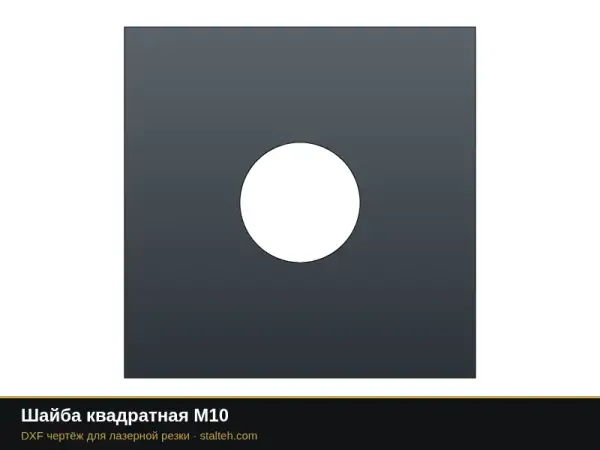

Шайба квадратная М10: DXF чертёж для лазерной резки — **Шайба квадратная М10**35×35 мм, отверстие 12 мм*35×35 мм, 4 мм*Размеры, цена и DXF

Шайба квадратная М42: DXF чертёж для лазерной резки — **Шайба квадратная М42**120×120 мм, отверстие 45 мм*120×120 мм, 16 мм*Размеры, цена и DXF

Шайба квадратная М48: DXF чертёж для лазерной резки — **Шайба квадратная М48**140×140 мм, отверстие 52 мм*140×140 мм, 20 мм*Размеры, цена и DXF

Проушина под палец 16 мм: DXF чертёж для лазерной резки — **Проушина под палец 16 мм**с запасом металла вокруг отверстия*50×65 мм, 8 мм*Размеры, цена и DXF

Проушина под палец 50 мм: DXF чертёж для лазерной резки — **Проушина под палец 50 мм**с запасом металла вокруг отверстия*170×220 мм, 25 мм*Размеры, цена и DXF

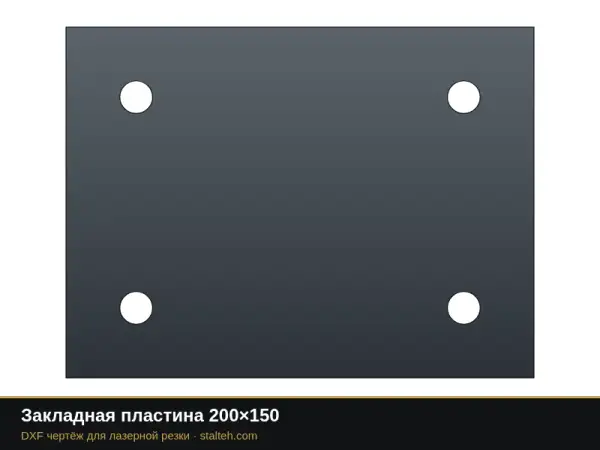

Закладная пластина 200×150: DXF чертёж для лазерной резки — **Закладная пластина 200×150**с 4 отверстиями под шпильки*200×150 мм, 6 мм*Размеры, цена и DXF

Косынка 450×450: DXF чертёж для лазерной резки — **Косынка 450×450**срез угла под сварной шов*450×450 мм, 18 мм*Размеры, цена и DXF

Пятка столба 350×350: DXF чертёж для лазерной резки — **Пятка столба 350×350**опорная пластина забора, навеса, 10 мм*350×350 мм, 12 мм*Размеры, цена и DXF

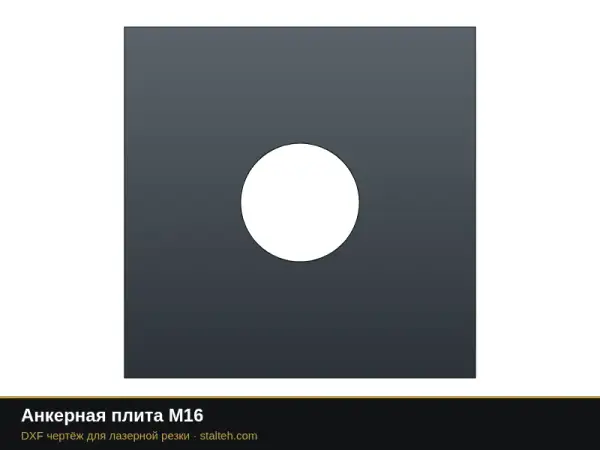

Анкерная плита М16: DXF чертёж для лазерной резки — **Анкерная плита М16**ГОСТ 24379.1-2012: 65×65 мм, отверстие Ø2265×65 мм, 14 ммРазмеры, цена и DXF

Анкерная плита М20: DXF чертёж для лазерной резки — **Анкерная плита М20**ГОСТ 24379.1-2012: 80×80 мм, отверстие Ø2680×80 мм, 16 ммРазмеры, цена и DXF

Анкерная плита М24: DXF чертёж для лазерной резки — **Анкерная плита М24**ГОСТ 24379.1-2012: 100×100 мм, отверстие Ø32100×100 мм, 18 ммРазмеры, цена и DXF

Анкерная плита М30: DXF чертёж для лазерной резки — **Анкерная плита М30**ГОСТ 24379.1-2012: 120×120 мм, отверстие Ø38120×120 мм, 20 ммРазмеры, цена и DXF

Анкерная плита М36: DXF чертёж для лазерной резки — **Анкерная плита М36**ГОСТ 24379.1-2012: 150×150 мм, отверстие Ø45150×150 мм, 20 ммРазмеры, цена и DXF

Анкерная плита М42: DXF чертёж для лазерной резки — **Анкерная плита М42**ГОСТ 24379.1-2012: 170×170 мм, отверстие Ø50170×170 мм, 25 ммРазмеры, цена и DXF

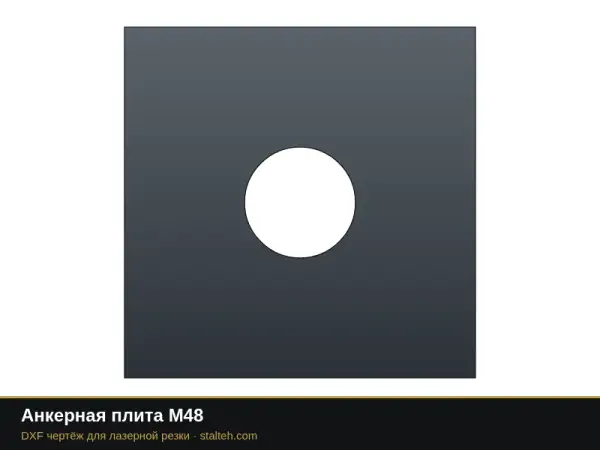

Анкерная плита М48: DXF чертёж для лазерной резки — **Анкерная плита М48**ГОСТ 24379.1-2012: 190×190 мм, отверстие Ø60190×190 мм, 28 ммРазмеры, цена и DXF

Анкерная плита М56: DXF чертёж для лазерной резки — **Анкерная плита М56**ГОСТ 24379.1-2012: 220×220 мм, отверстие Ø66220×220 мм, 32 ммРазмеры, цена и DXF

Анкерная плита М64: DXF чертёж для лазерной резки — **Анкерная плита М64**ГОСТ 24379.1-2012: 260×260 мм, отверстие Ø74260×260 мм, 36 ммРазмеры, цена и DXF

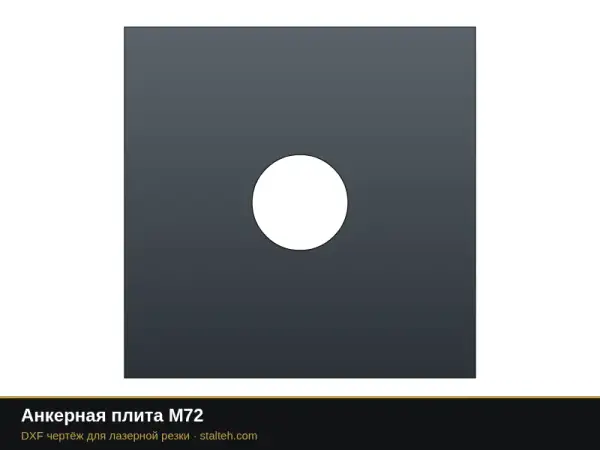

Анкерная плита М72: DXF чертёж для лазерной резки — **Анкерная плита М72**ГОСТ 24379.1-2012: 300×300 мм, отверстие Ø82300×300 мм, 40 ммРазмеры, цена и DXF

Анкерная плита М80: DXF чертёж для лазерной резки — **Анкерная плита М80**ГОСТ 24379.1-2012: 320×320 мм, отверстие Ø90320×320 мм, 45 ммРазмеры, цена и DXF

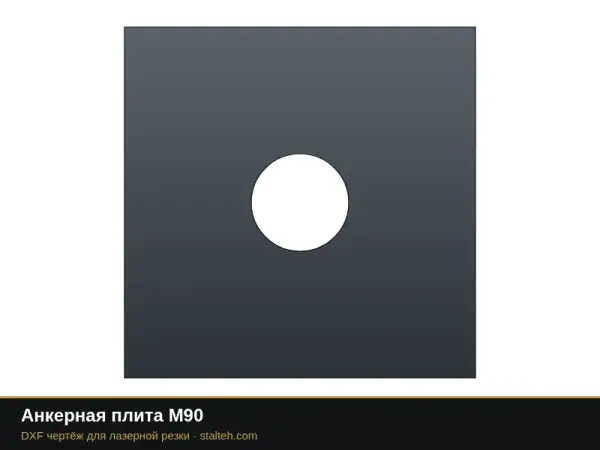

Анкерная плита М90: DXF чертёж для лазерной резки — **Анкерная плита М90**ГОСТ 24379.1-2012: 360×360 мм, отверстие Ø100360×360 мм, 50 ммРазмеры, цена и DXF

02 · Под резку

Как подготовлены чертежи

Чертёж можно сразу отдавать в резку.

Что проверено	Как сделано
Выпадающие части	нет: внутренние участки силуэтов и цифр соединены перемычками
Перемычки	не тоньше 1,5 мм и не тоньше 0,9 толщины листа
Отверстия	с отступом от края и между собой не меньше той же перемычки
Формат	DXF R12, миллиметры, масштаб 1:1, замкнутые контуры

03 · Разделы

Другие разделы DXF каталога

Все разделы и генератор на одной странице.

04 · Вопросы

Частые вопросы

Это бесплатно?

Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании.

Не выпадут ли детали при резке?

Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.

Можно ли изменить размер?

Да. Нажмите на изделие: в генераторе задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.

Можно ли заказать резку?

Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 10 000 ₽.

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.

© ООО «Компания Стальтех», 2026. Тексты, таблицы, расчёты и оформление страницы охраняются в соответствии с частью 4 Гражданского кодекса РФ. Копирование и использование материалов без письменного согласия ООО «Компания Стальтех» запрещено. Изображения с подписью «Визуализация» показывают пример исполнения и не являются фотографиями установленных изделий.

Расчёт стоимости

Нужна резка по этому чертежу?

Посчитаем резку с металлом и сроки.

Запросить цену
info@stalteh.com

+7 (812) 600-10-08 · пр. Большевиков, 54

DXF детали металлоконструкцийЗапросить цену +7 (812) 600-10-08
