Лазерная резка / DXF чертежи / Тракторы и навесное
333 изделия · DXF бесплатно · Лазерная резка в СПбDXF детали тракторов и навесного оборудования

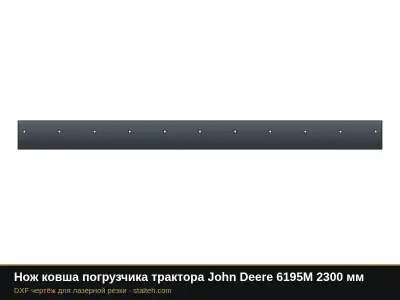

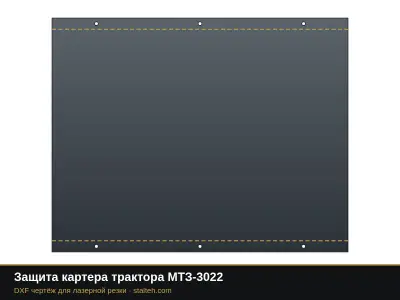

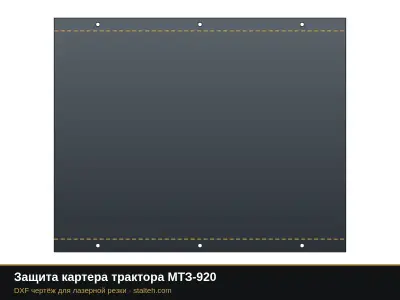

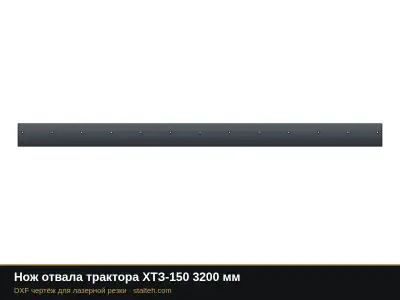

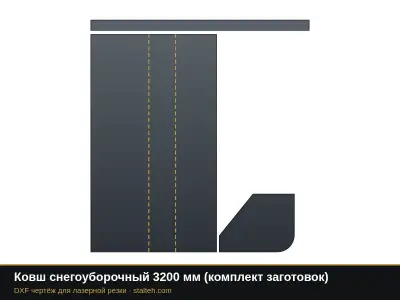

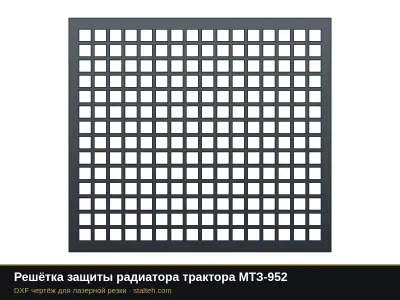

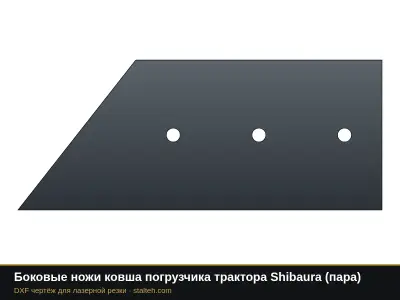

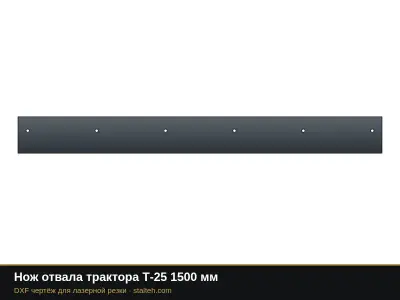

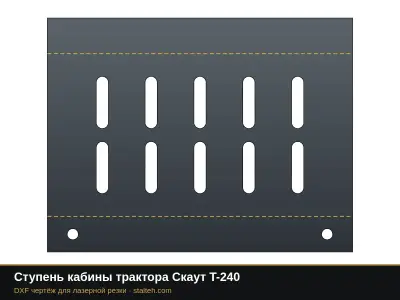

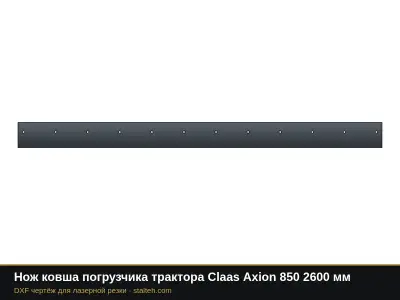

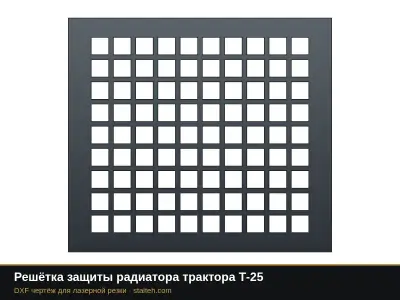

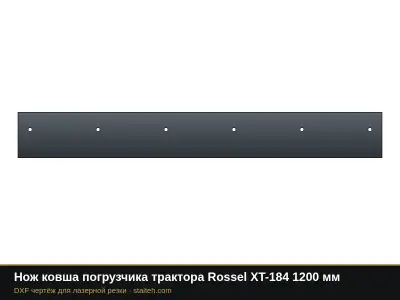

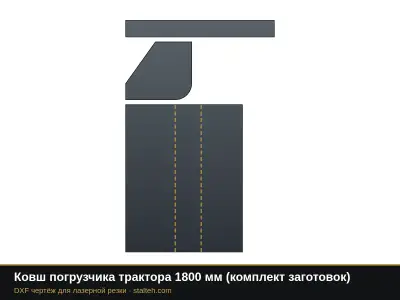

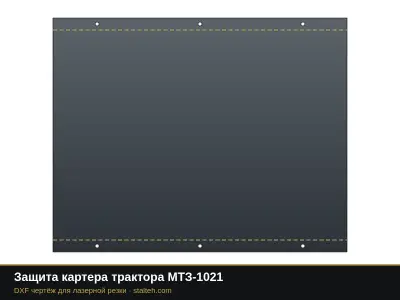

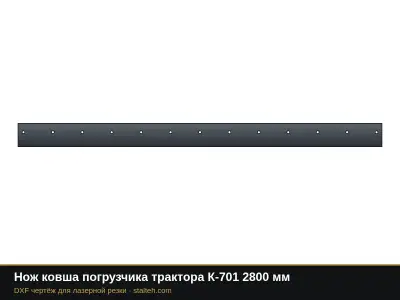

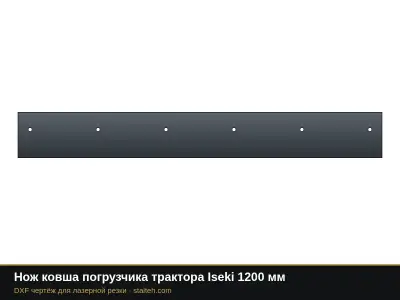

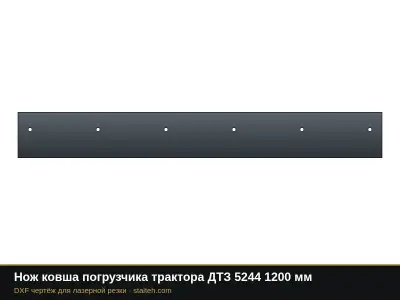

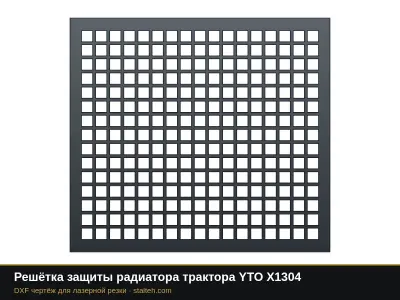

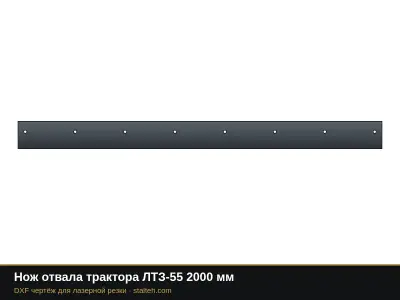

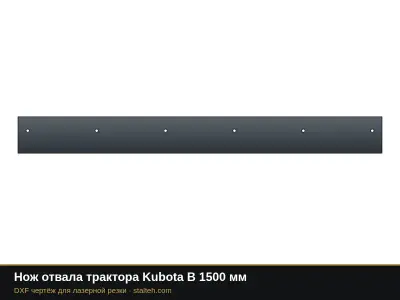

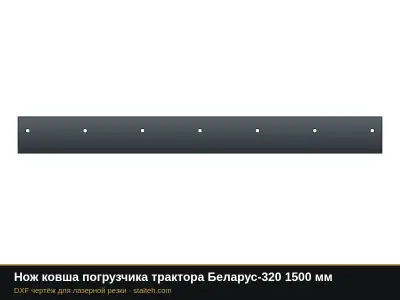

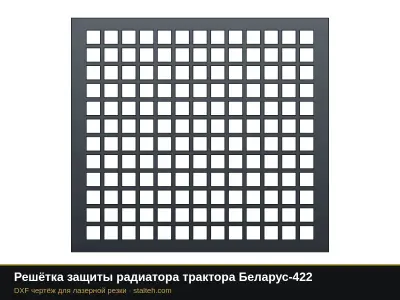

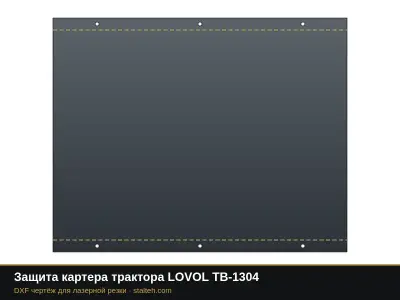

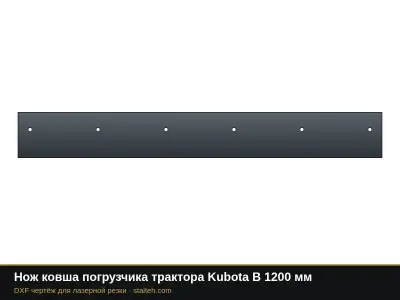

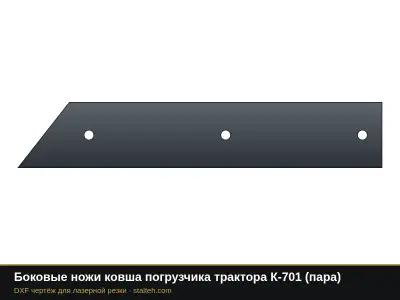

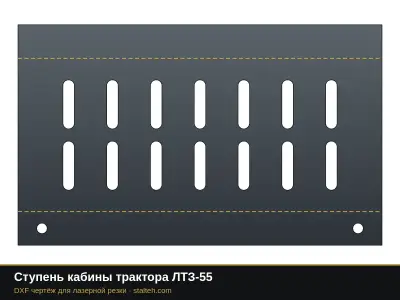

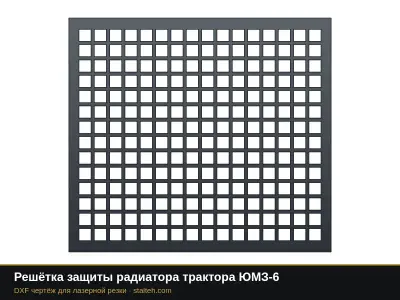

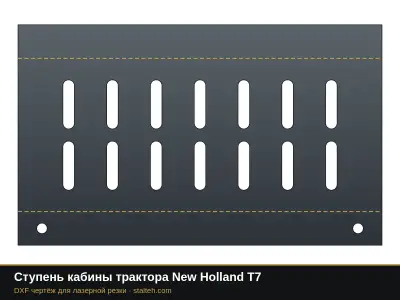

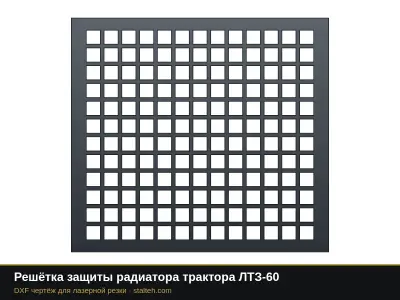

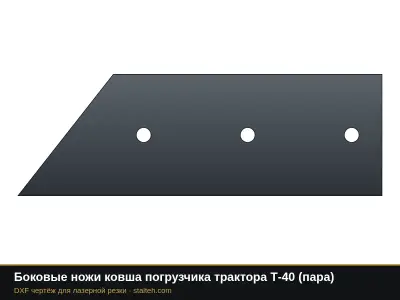

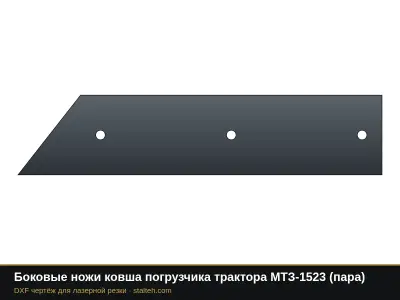

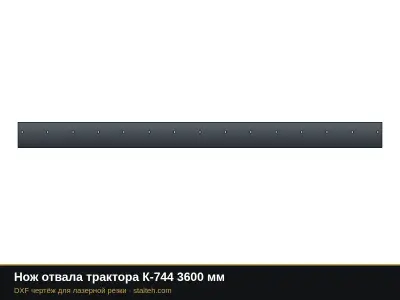

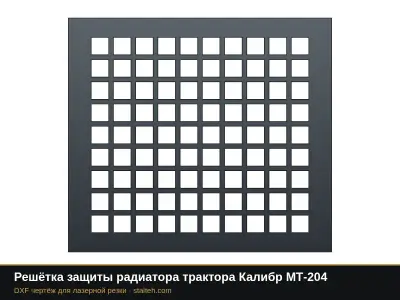

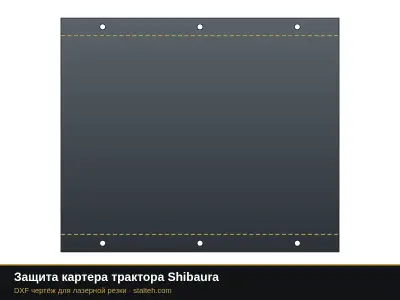

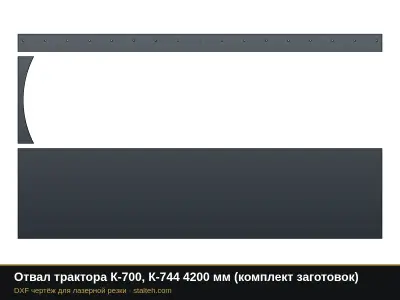

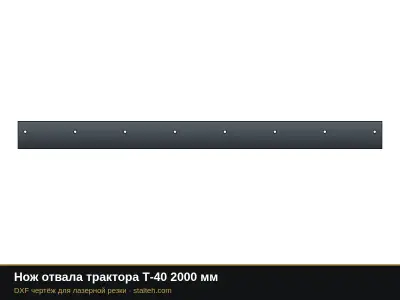

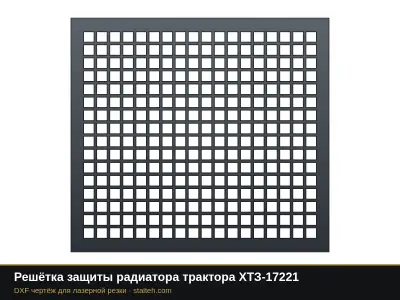

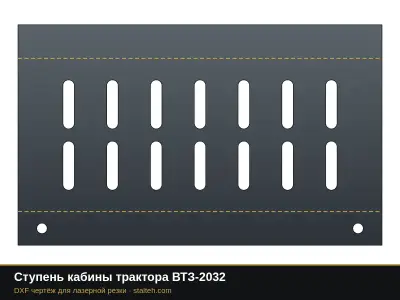

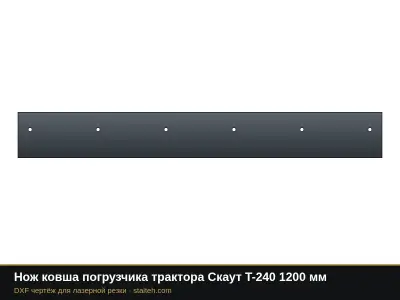

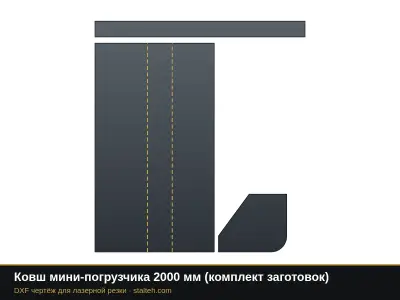

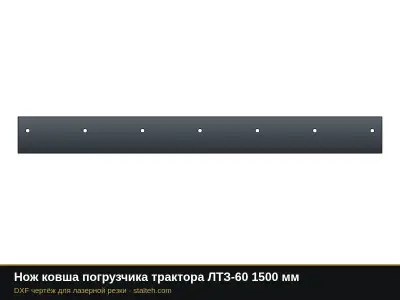

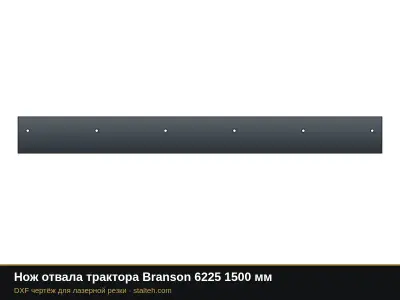

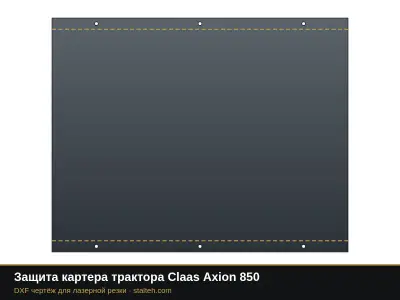

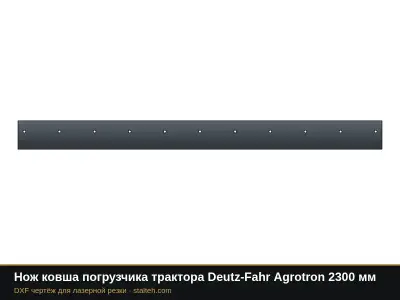

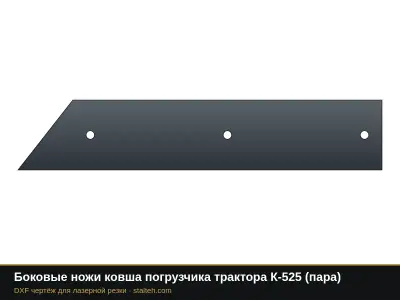

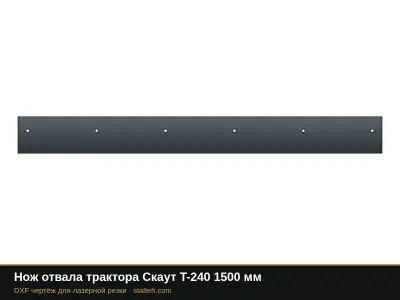

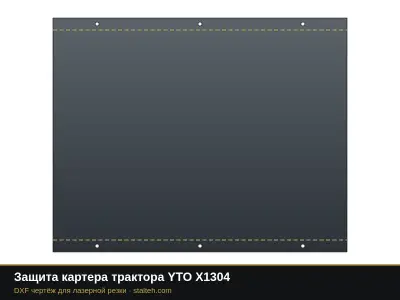

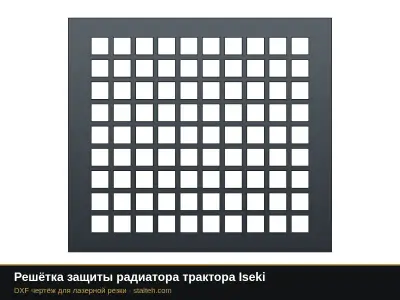

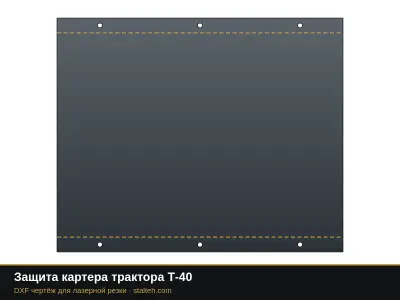

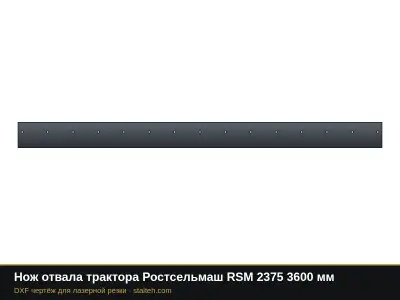

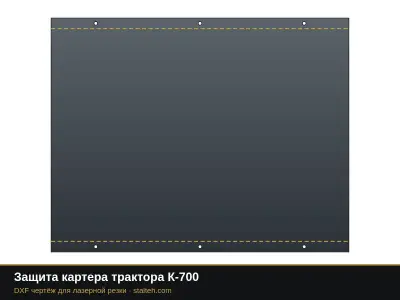

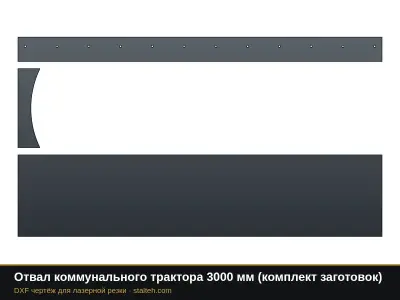

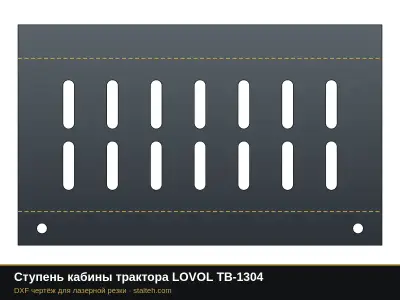

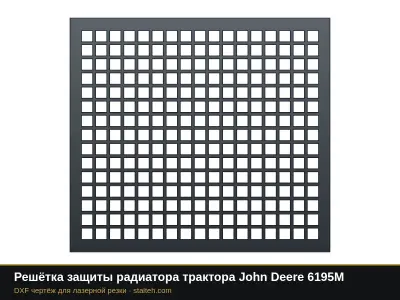

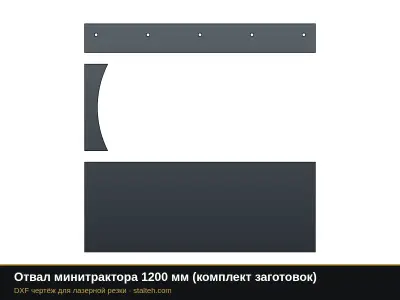

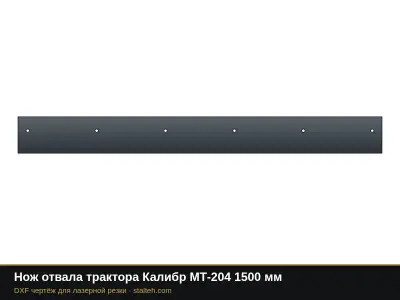

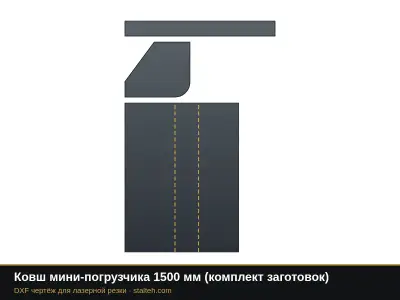

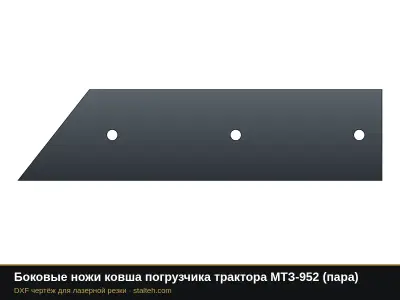

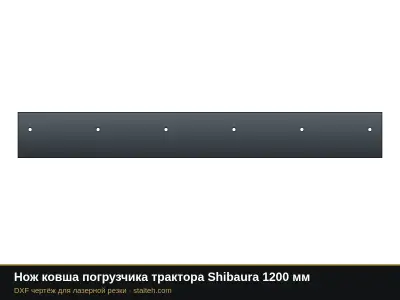

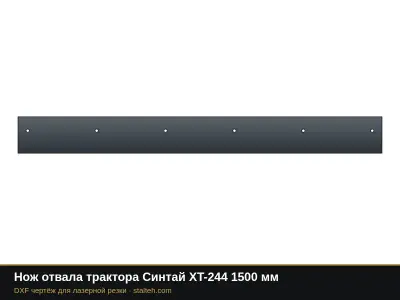

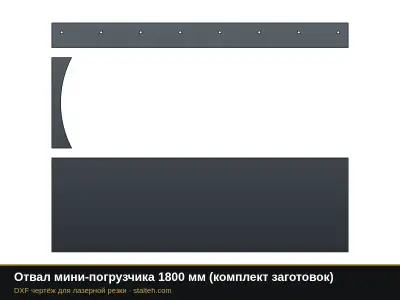

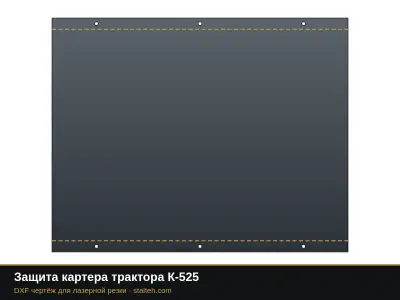

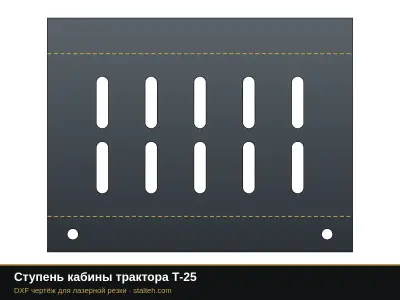

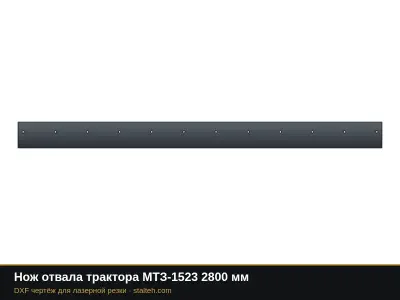

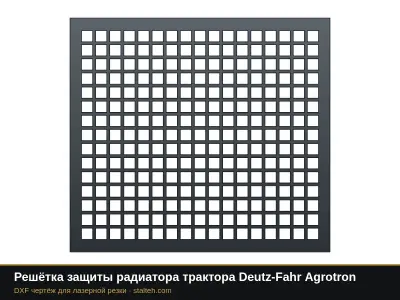

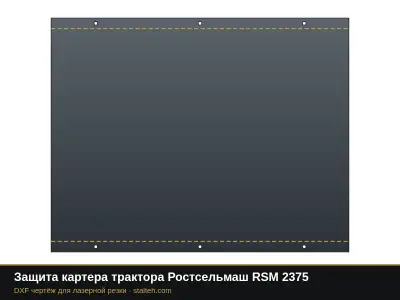

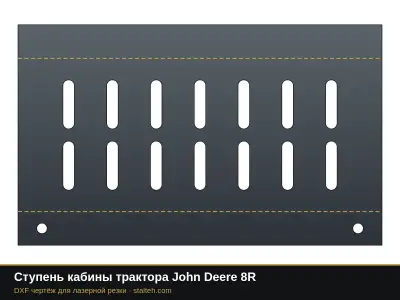

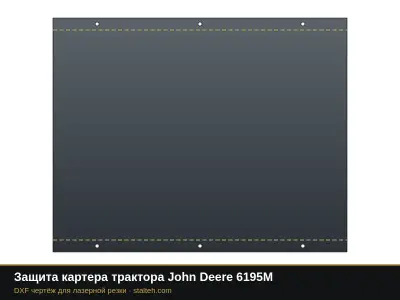

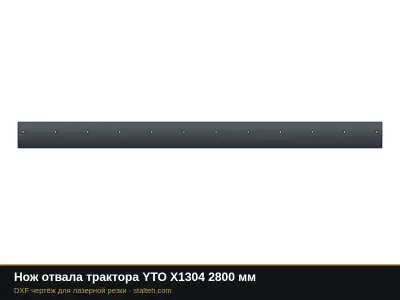

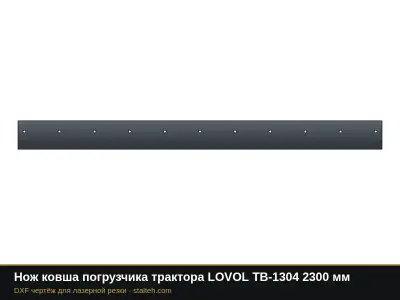

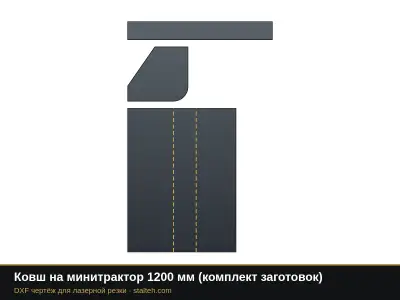

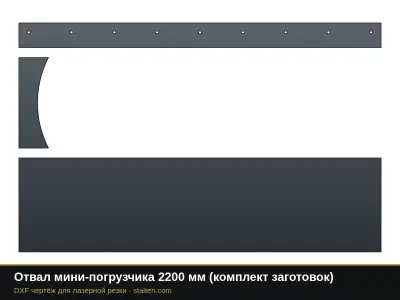

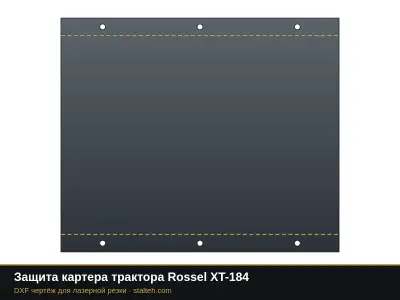

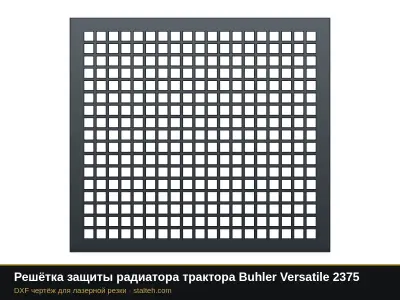

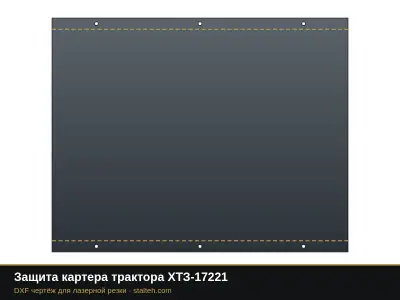

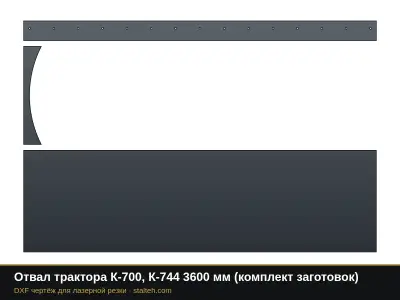

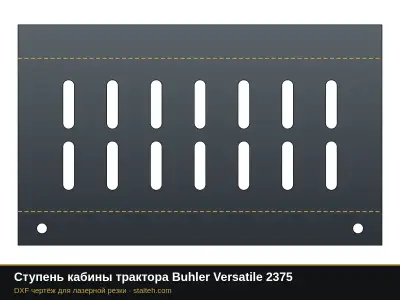

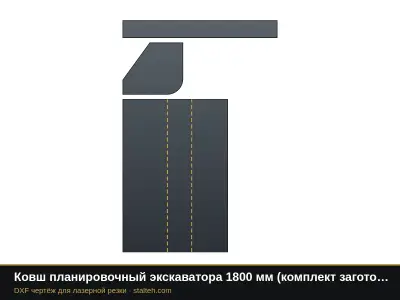

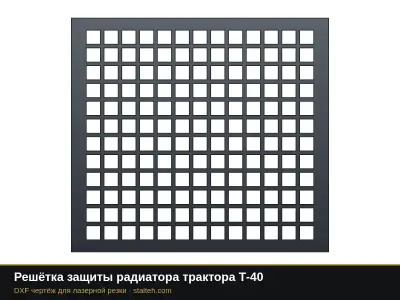

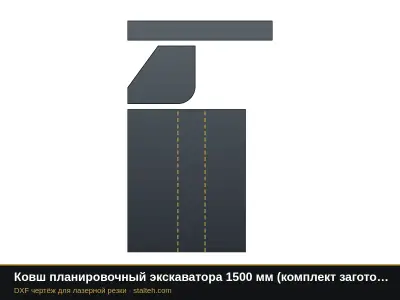

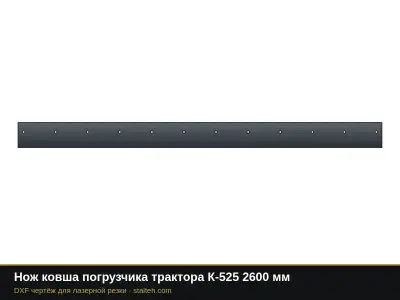

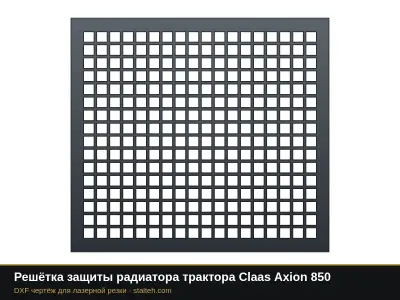

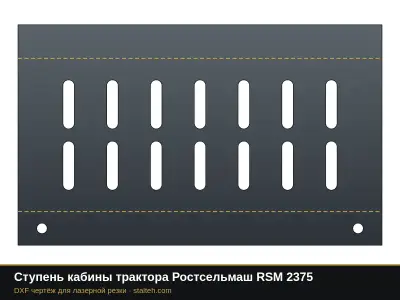

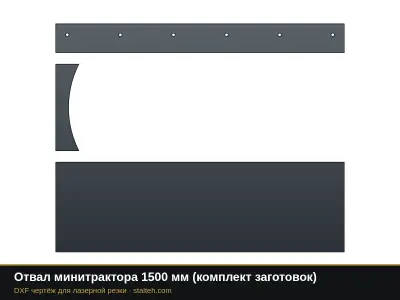

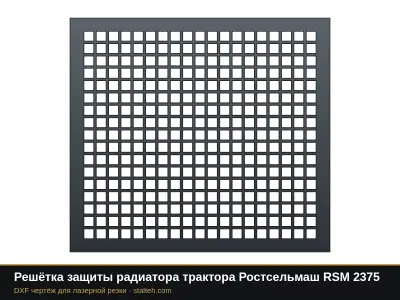

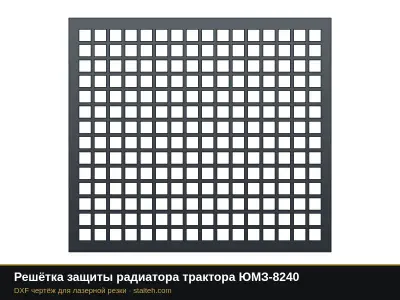

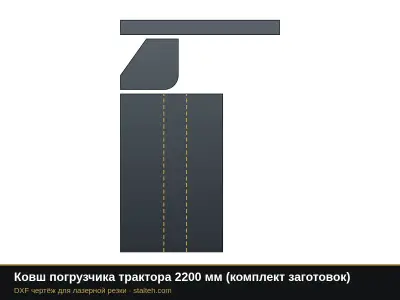

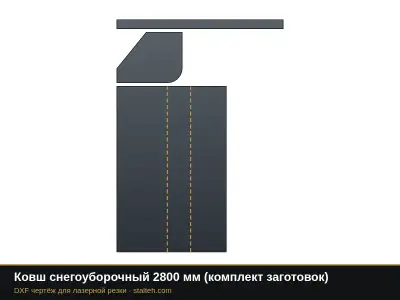

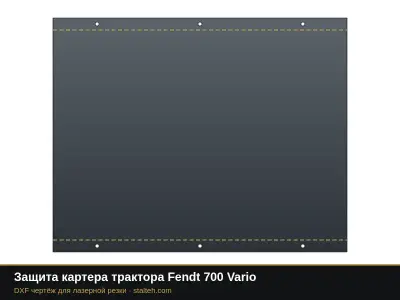

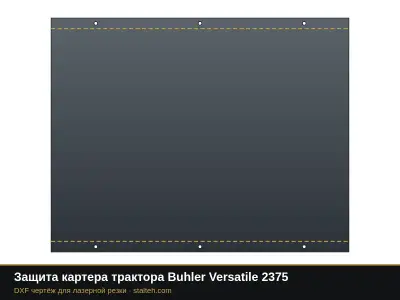

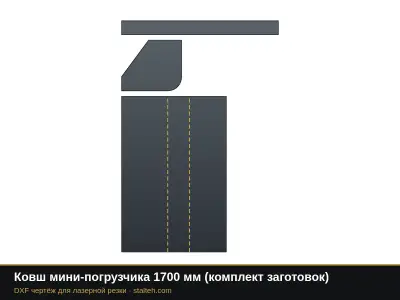

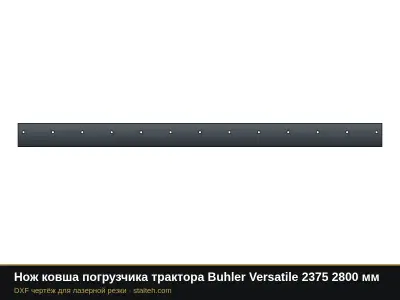

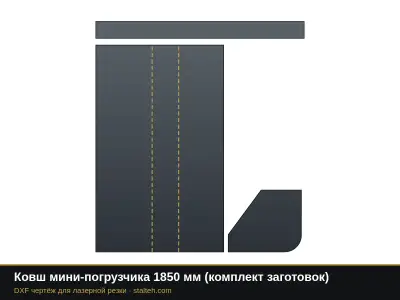

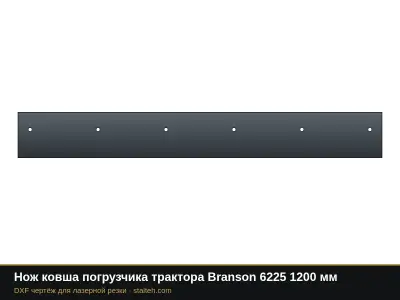

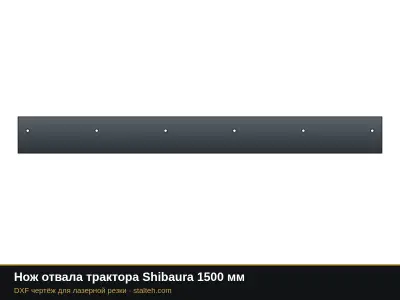

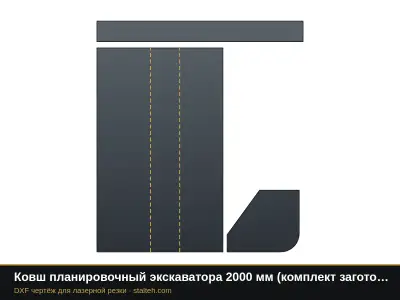

Чертежи сменных деталей для тракторов и навесного оборудования по маркам и моделям: ножи отвала и ковша погрузчика, боковые ножи, защита картера, ступени кабины, решётки радиатора и заготовки ковшей: снегоуборочных, для трактора, мини-погрузчика и планировочных. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.
01 · Каталог

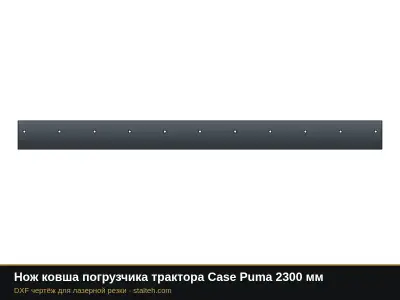

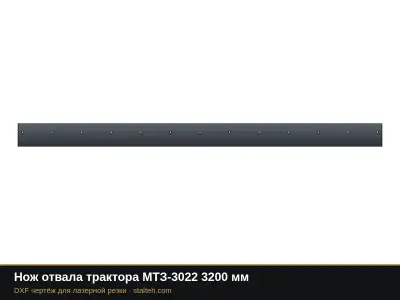

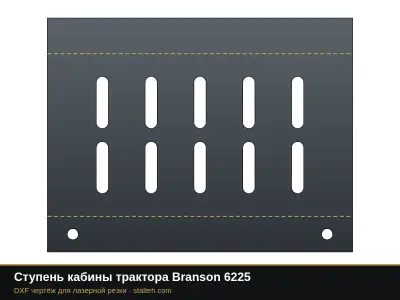

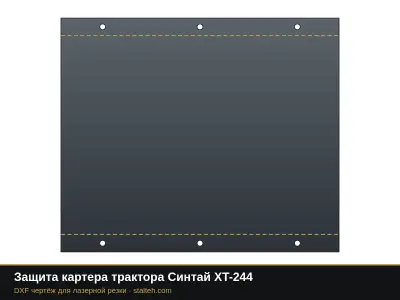

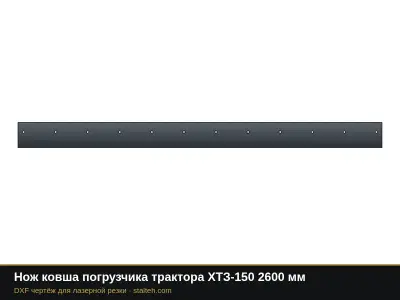

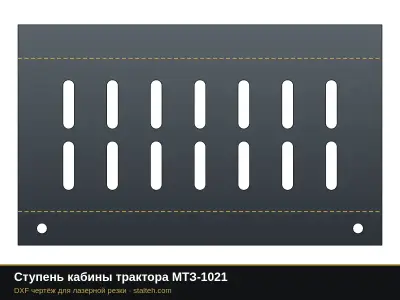

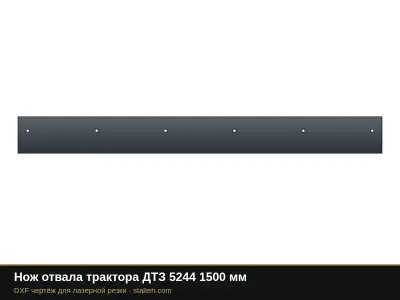

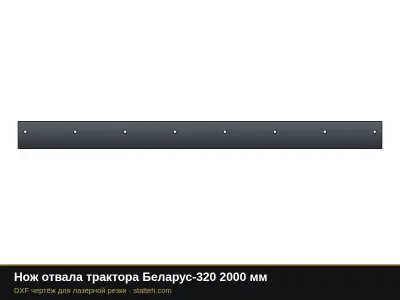

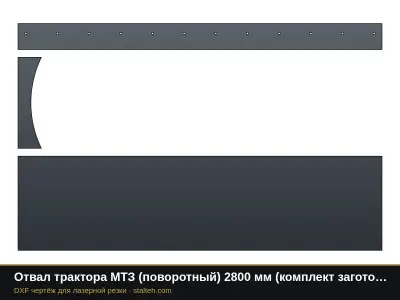

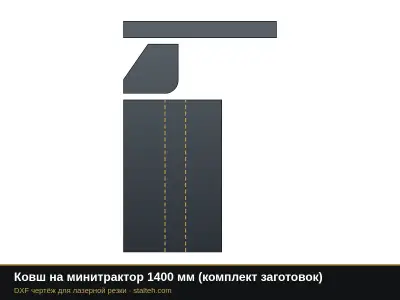

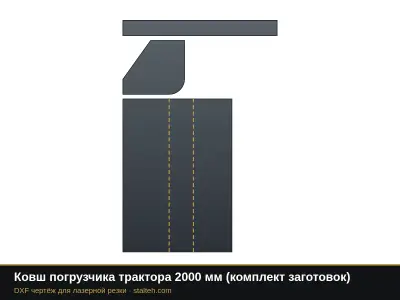

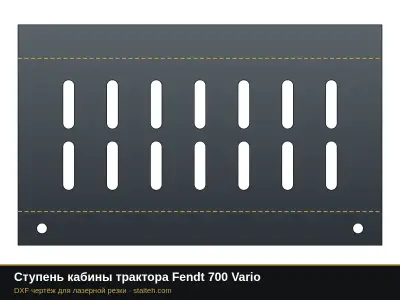

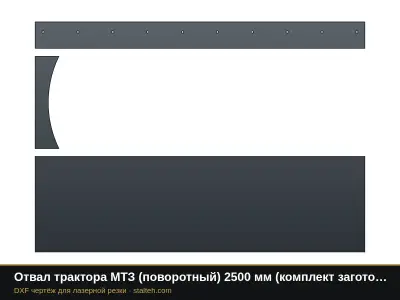

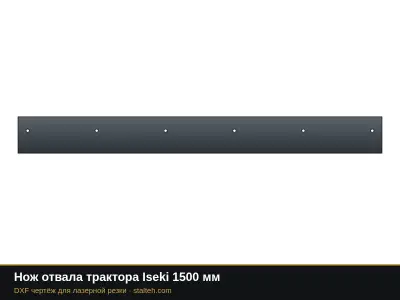

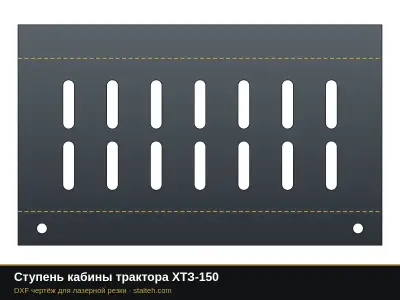

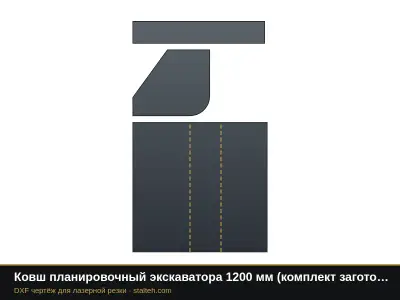

Каталог: 333 изделия
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
02 · Генератор
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия
Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · Номера
Размеры по каталожным номерам
Ножи, размеры которых сверены по данным производителя и продавцов.
Размеры этих ножей взяты из карточек производителя и данных продавцов запчастей по каталожным номерам. Где шаг отверстий не опубликован, он оценён: это указано в описании чертежа и в таблице.
| Деталь и номер | Размер, мм | Отверстия | Источник размеров |
|---|---|---|---|

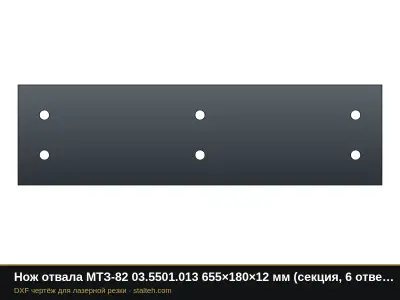

| Нож отвала МТЗ-82 03.5501.013 | 655×180×12 | 6, шаг из данных продавца, раскладку сверьте по образцу | данные продавцов |

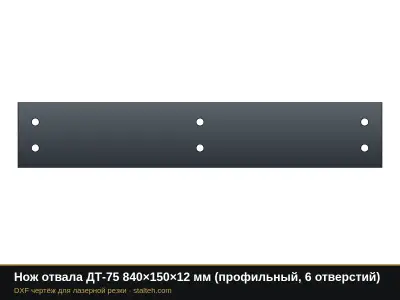

| Нож отвала ДТ-75 | 840×150×12 | 6, раскладку сверьте по образцу | данные продавцов |

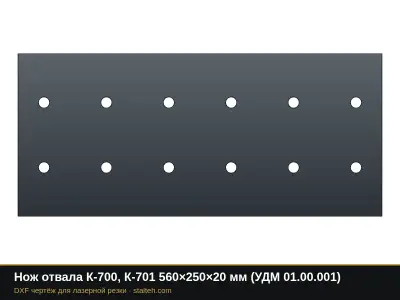

| Нож отвала К-700, К-701 | 560×250×20 | 12, раскладку сверьте по образцу | данные продавцов |

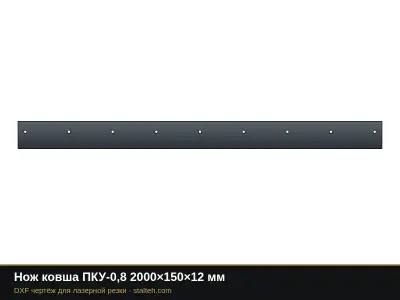

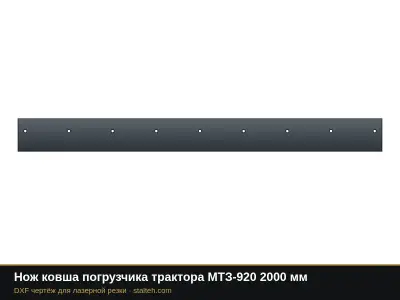

| Нож ковша ПКУ-0,8 | 2000×150×12 | не опубликованы, в чертеже 9 по оценке | данные продавцов |

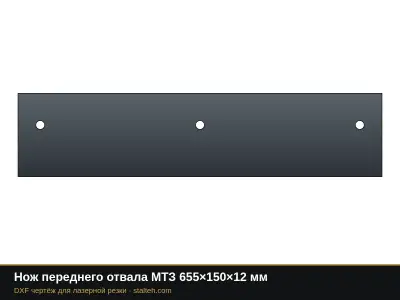

| Нож переднего отвала МТЗ | 655×150×12 | 3, раскладку сверьте по образцу | данные продавцов |

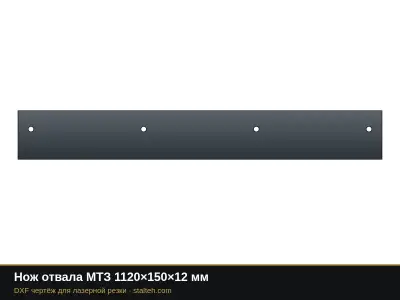

| Нож отвала МТЗ | 1120×150×12 | не опубликованы, в чертеже 4 по оценке | данные продавцов |

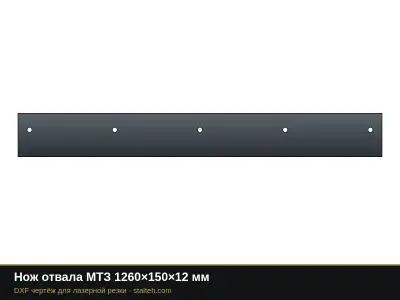

| Нож отвала МТЗ | 1260×150×12 | не опубликованы, в чертеже 5 по оценке | данные продавцов |

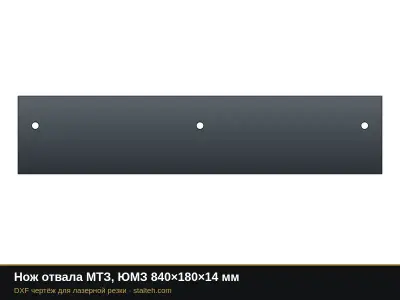

| Нож отвала МТЗ, ЮМЗ | 840×180×14 | не опубликованы, в чертеже 3 по оценке | данные продавцов |

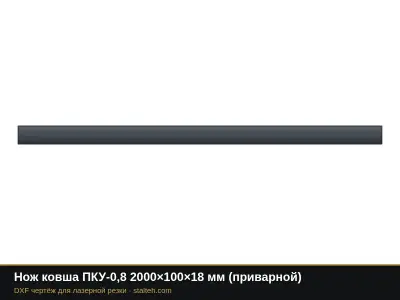

| Нож ковша ПКУ-0,8 | 2000×100×18 | без отверстий (приварной) | данные продавцов |

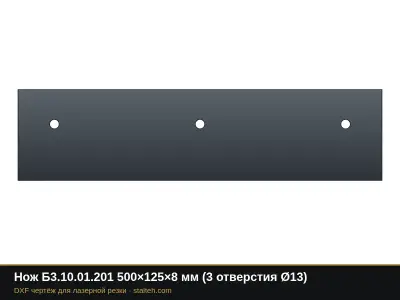

| Нож Б3.10.01.201 | 500×125×8 | 3, шаг и отступы из данных продавца, высоту ряда сверьте по образцу | фото продавца |

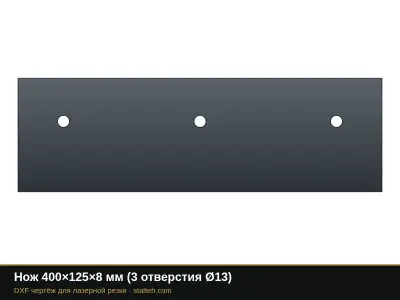

| Нож | 400×125×8 | 3, шаг и отступы из данных продавца, высоту ряда сверьте по образцу | фото продавца |
| Нож отвала трактора: своя раскладка отверстий | см. чертёж | 8, шаг и отступы из данных продавца | параметрическая заготовка |
Чертёж открывается в генераторе: можно изменить длину, высоту, шаг и диаметр отверстий под вашу деталь. Нет нужного номера? Пришлите размеры старого ножа на info@stalteh.com.
04 · Подробно
Детали тракторов и навесного оборудования по маркам
Как выбрать деталь, подобрать размер и сталь.

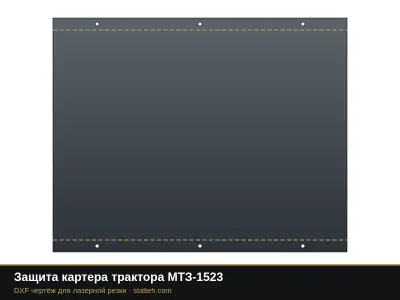

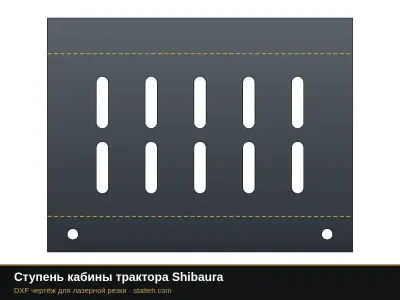

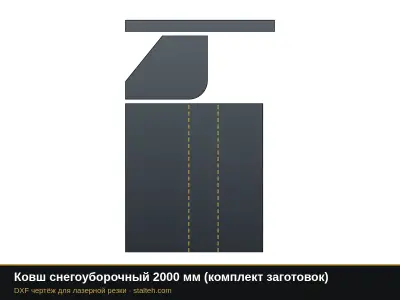

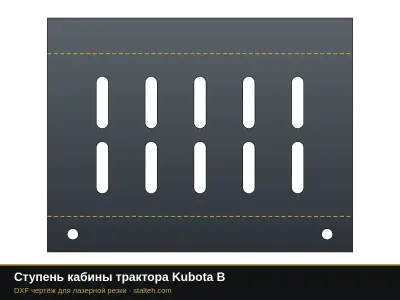

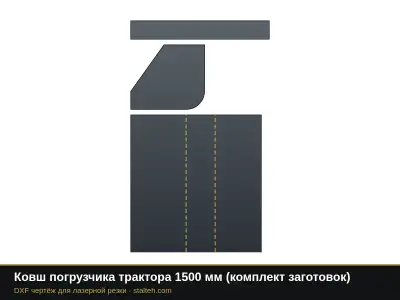

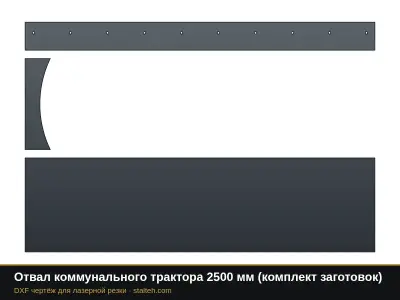

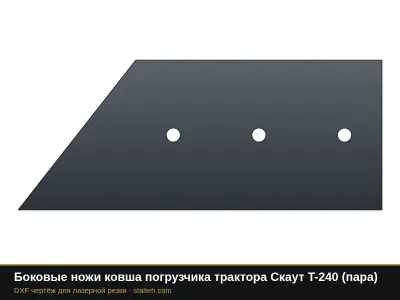

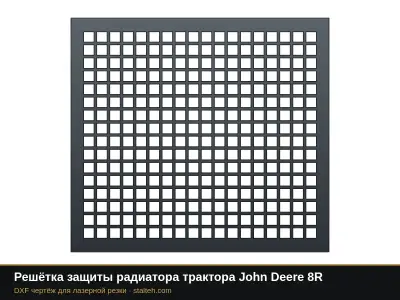

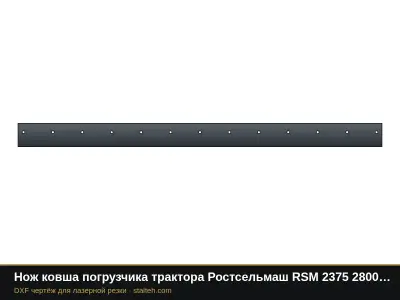

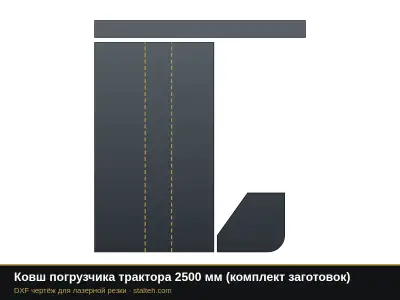

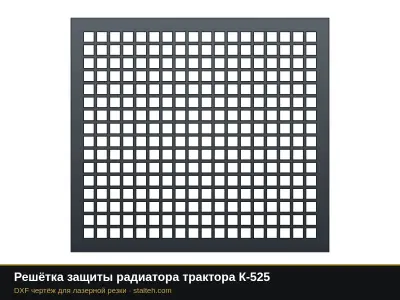

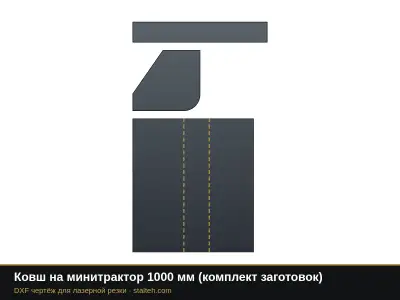

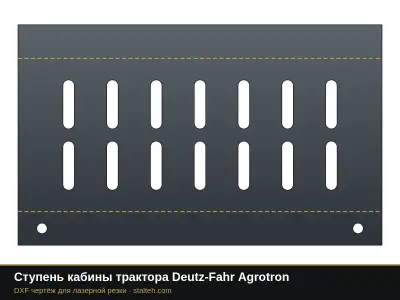

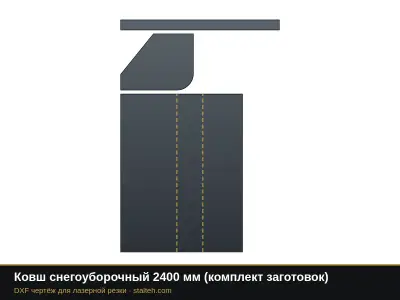

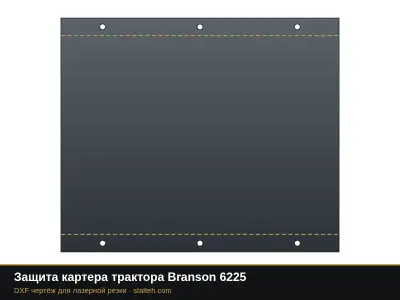

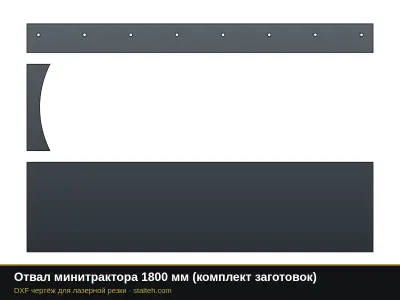

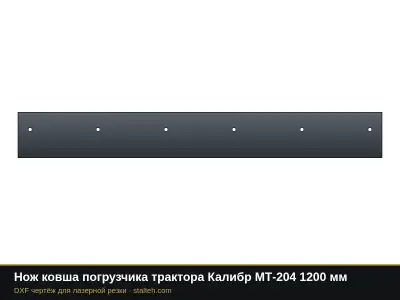

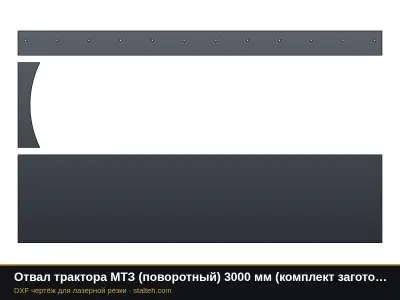

В разделе чертежи сменных деталей для тракторов и навесного оборудования: ножи отвала и ковша погрузчика, боковые ножи, защита картера, ступени кабины, решётки радиатора и заготовки ковшей: снегоуборочных, для трактора, мини-погрузчика и планировочных. Детали сгруппированы по маркам: МТЗ, Беларус, ЮМЗ, ЛТЗ, ВТЗ, Кировец, ХТЗ, Импортные тракторы, Минитракторы, Ковши навесного оборудования, Отвалы навесного оборудования, Универсальные заготовки. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: ковши и отвалы на трактор на заказ. Детали по маркам: .
Другие разделы
Подбор деталей по модели техники, Детали для спецтехники на заказ, общий каталог деталей спецтехники, гусеничные экскаваторы, мини-экскаваторы, колёсные и российские экскаваторы, фронтальные погрузчики, экскаваторы-погрузчики, мини-погрузчики, автогрейдеры, бульдозеры, самосвалы, седельные тягачи, лесовозы и сортиментовозы, карьерные самосвалы, сочленённые самосвалы, карьерные экскаваторы, дробилки и грохоты, автокраны, гусеничные краны, кму и манипуляторы, износостойкие детали из листа.
05 · Рядом
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Гусеничные экскаваторы
Мини-экскаваторы
Колёсные и российские экскаваторы
Детали спецтехники: ножи ковша и отвала06 · Под резку
Как чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
07 · Файл
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
08 · Разделы
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Все разделы и общий генератор · 24Японская тематика: самураи, маски, сакура · 77Иероглифы и японские узоры · 69Восточная тематика: драконы, мандалы, хамса · 51Знаки зодиака и восточный гороскоп · 24Медитация и йога: мандалы, будда, лотос · 44Новый год: снежинки, игрушки, Дед Мороз · 83Баня и сауна: таблички, вешалки, панно · 40Охота и рыбалка: трофеи, таблички, держатели · 37Монограммы и именные таблички · 40Руны, славянские и скандинавские символы · 38Полигональные животные · 40Детали спецтехники: ножи ковша и отвала · 3228Гусеничные экскаваторы · 329Мини-экскаваторы · 75Колёсные и российские экскаваторы · 71Фронтальные погрузчики · 328Экскаваторы-погрузчики · 148Мини-погрузчики · 92Автогрейдеры · 141Бульдозеры · 275Самосвалы · 126Седельные тягачи · 121Лесовозы и сортиментовозы · 48Карьерные самосвалы · 283Сочленённые самосвалы · 105Карьерные экскаваторы · 192Дробилки и грохоты · 84Автокраны · 160Гусеничные краны · 32КМУ и манипуляторы · 92Гладиаторы, Рим и Спарта · 56Рыцари, замки и средневековье · 6Вдохновляющие надписи и медальницы · 40Место силы: спортзал и мотивация · 20Флюгеры · 23Силуэты животных · 35Птицы, рыбы, цветы и деревья · 39Силуэты: люди, техника, города · 44Мангалы, костровые чаши, решётки · 42Печи под казан: круглые и разборные · 10Детали сельхозтехники: ножи, сегменты · 22Надписи на авто и таблички с именем · 36Адресные таблички: современные и под старину · 28Буквы и цифры · 12Шестерни и звёздочки · 30Расходники оборудования: молотки, сита, шнеки, ножи · 93Детали металлоконструкций · 181Декор и изделия для дома · 89Мастерская и гараж · 39Открывашки, ключи, брелоки · 56Туризм и авто: колышки, печь, лебёдка · 23Дача и сад: колпаки, грядки, скворечники · 35Каталог узоров для лазерной резки
09 · Вопросы
Смотрите также
Частые вопросы
Подойдёт ли деталь к моей технике?
Размеры по умолчанию типовые для класса техники. Сверьте длину, высоту, толщину, шаг и диаметр отверстий со старой деталью и задайте свои значения в генераторе.
Это оригинальные запчасти?
Нет. Название техники указано для подбора, чертежи подготовлены нами по типовым размерам.
Из какой стали резать нож?
Из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard.
Делаете ли фаску и зенковку?
Контур и отверстия режем на станке. Фаску на кромке и зенковку под потайные болты обсуждаем при заказе.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
