Лазерная резка / DXF чертежи / Экскаваторы-погрузчики
148 изделий · DXF бесплатно · Лазерная резка в СПбDXF детали экскаваторов-погрузчиков по маркам
Чертежи сменных деталей для экскаваторов-погрузчиков по маркам и моделям: нож переднего ковша, кромка заднего ковша, боковые ножи и шайбы пальцев. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.
01 · Каталог

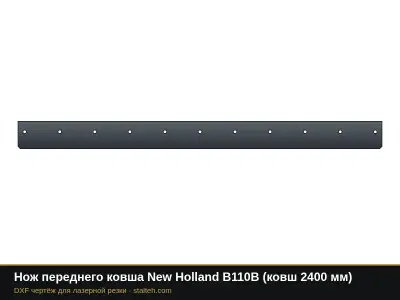

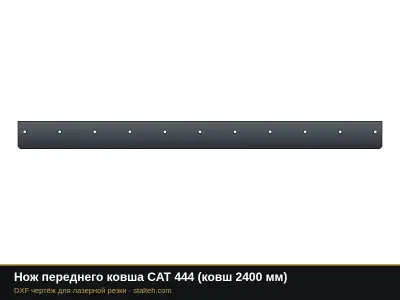

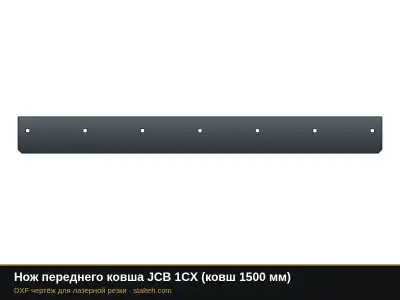

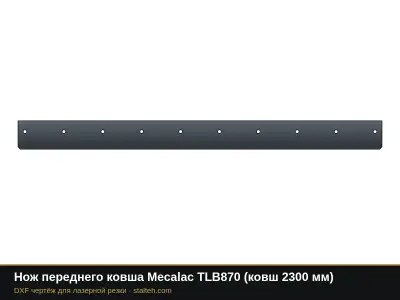

Каталог: 148 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
02 · Генератор
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия
Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · На технике
Как детали выглядят на технике
Нажмите «Открыть чертёж»: деталь откроется в генераторе, где можно задать размеры под вашу технику и узнать цену резки.
Изображения условные и показывают, где стоит деталь: марка техники на них не указана. Детали неоригинальные, размеры в чертежах типовые: перед резкой сверьте длину, высоту, толщину и шаг отверстий со старой деталью. Ножи и футеровку режем из износостойкой стали NM400 и NM500, минимальный заказ 5 000 ₽, заявки на info@stalteh.com.
04 · Номера
Размеры по каталожным номерам
Ножи, размеры которых сверены по данным производителя и продавцов.
Размеры этих ножей взяты из карточек производителя и данных продавцов запчастей по каталожным номерам. Где шаг отверстий не опубликован, он оценён: это указано в описании чертежа и в таблице.
| Деталь и номер | Размер, мм | Отверстия | Источник размеров |
|---|---|---|---|

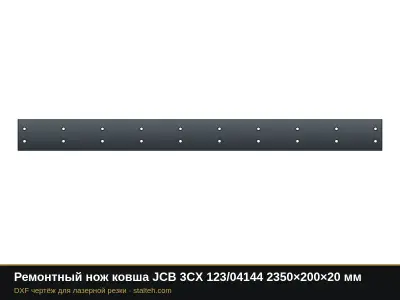

| Ремонтный нож ковша JCB 3CX 123/04144 | 2350×200×20 | 20, раскладку сверьте по образцу | данные продавцов |

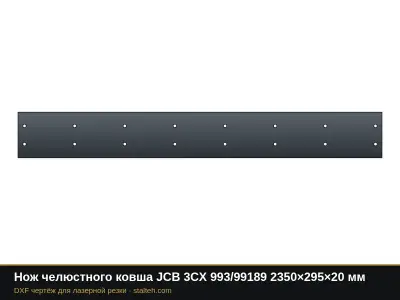

| Нож челюстного ковша JCB 3CX 993/99189 | 2350×295×20 | 16, раскладку сверьте по образцу | данные продавцов |

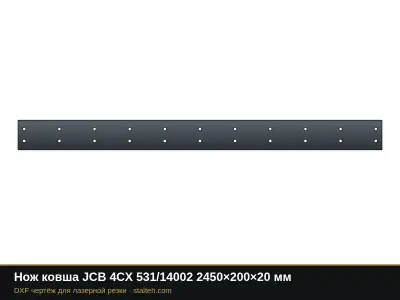

| Нож ковша JCB 4CX 531/14002 | 2450×200×20 | 22, раскладку сверьте по образцу | данные продавцов |

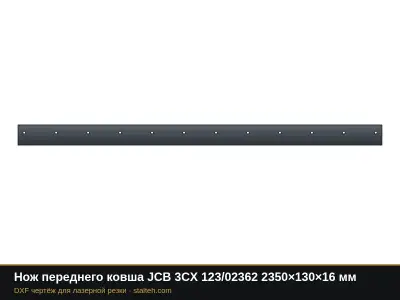

| Нож переднего ковша JCB 3CX 123/02362 | 2350×130×16 | не опубликованы, в чертеже 12 по оценке | данные продавцов |

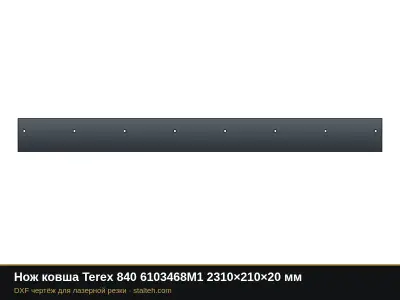

| Нож ковша Terex 840 6103468М1 | 2310×210×20 | 8, раскладку сверьте по образцу | данные продавцов |

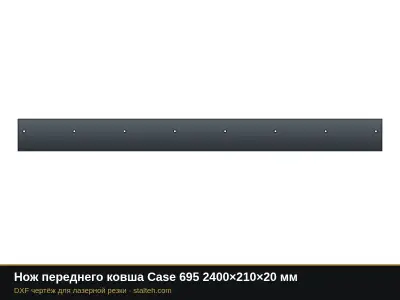

| Нож переднего ковша Case 695 | 2400×210×20 | 8, раскладку сверьте по образцу | данные продавцов |
| Нож переднего ковша CAT 428, 432 | 2410×210×20 | не опубликованы, в чертеже 8 по оценке | данные продавцов |

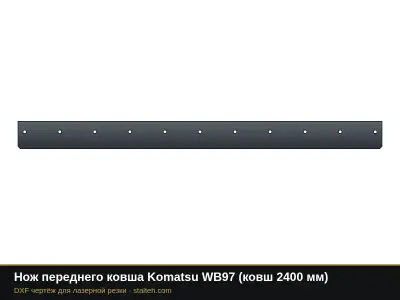

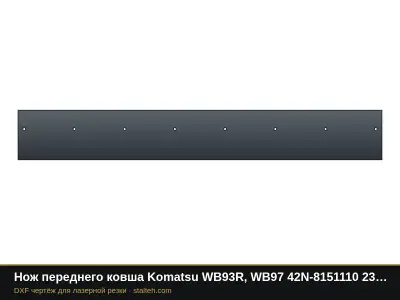

| Нож переднего ковша Komatsu WB93R, WB97 42N-8151110 | 2350×320×20 | не опубликованы, в чертеже 8 по оценке | данные продавцов |

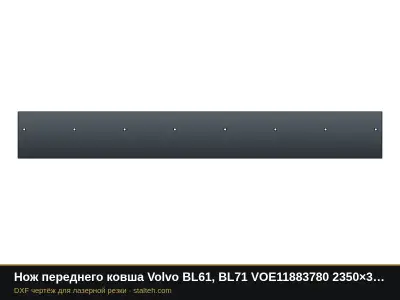

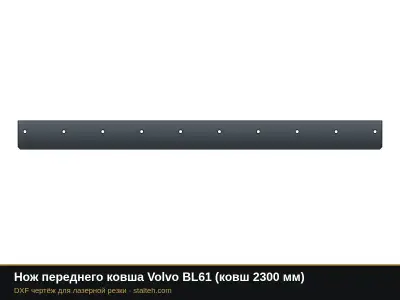

| Нож переднего ковша Volvo BL61, BL71 VOE11883780 | 2350×300×20 | не опубликованы, в чертеже 8 по оценке | данные продавцов |

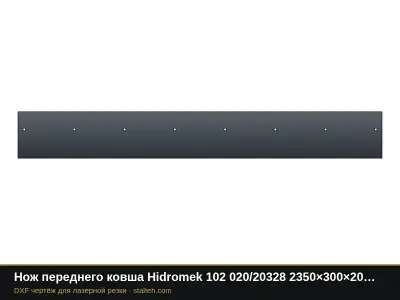

| Нож переднего ковша Hidromek 102 020/20328 | 2350×300×20 | не опубликованы, в чертеже 8 по оценке | данные продавцов |

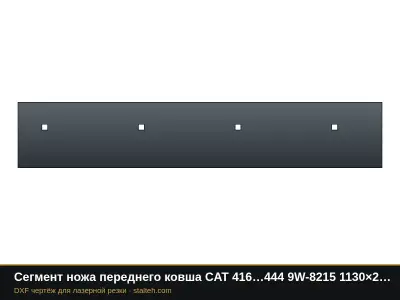

| Сегмент ножа переднего ковша CAT 416…444 9W-8215 | 1130×203,2×19 | 4, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

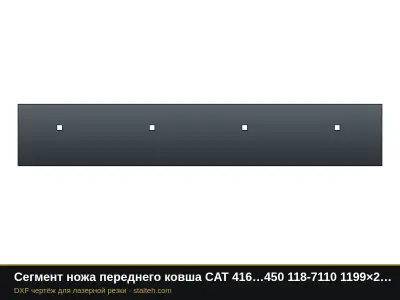

| Сегмент ножа переднего ковша CAT 416…450 118-7110 | 1199×203,2×19 | 4, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

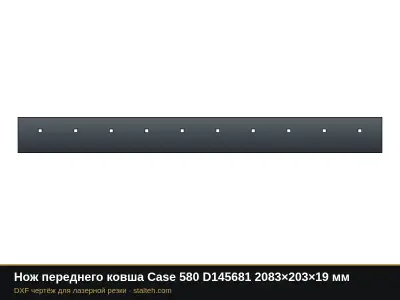

| Нож переднего ковша Case 580 D145681 | 2083×203×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож переднего ковша Case 580 185506A1 | 2392×152×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

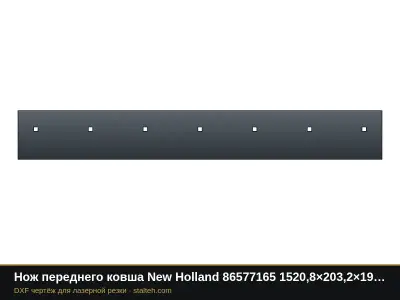

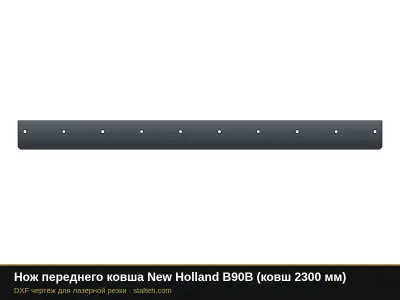

| Нож переднего ковша New Holland 86577165 | 1520,8×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

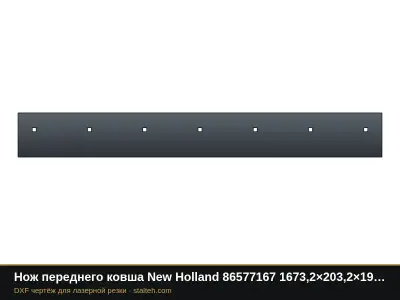

| Нож переднего ковша New Holland 86577167 | 1673,2×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

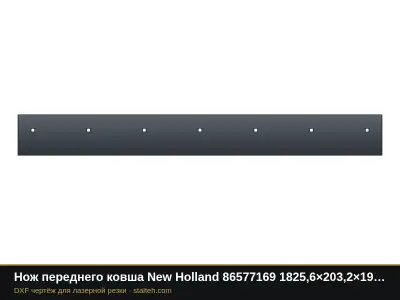

| Нож переднего ковша New Holland 86577169 | 1825,6×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

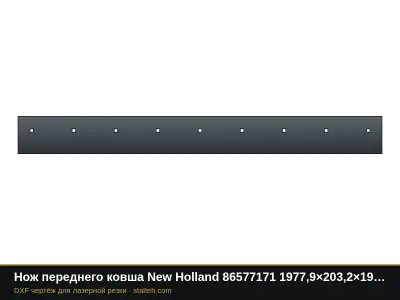

| Нож переднего ковша New Holland 86577171 | 1977,9×203,2×19 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

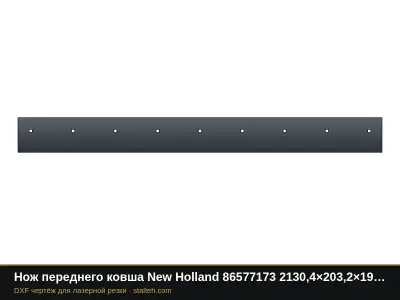

| Нож переднего ковша New Holland 86577173 | 2130,4×203,2×19 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

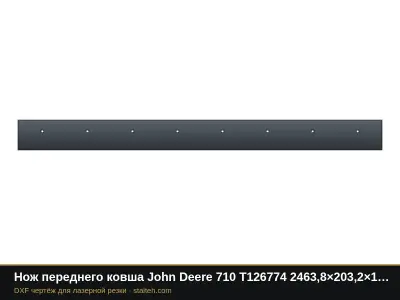

| Нож переднего ковша John Deere 710 T126774 | 2463,8×203,2×15,9 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

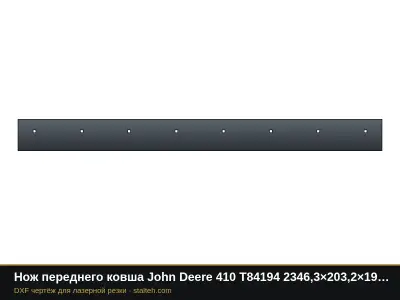

| Нож переднего ковша John Deere 410 T84194 | 2346,3×203,2×19 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож отвала ЭО-2621 | 656×180×12 | 3, шаг и отступы из данных продавца, высоту ряда сверьте по образцу | таблица производителя ножей |

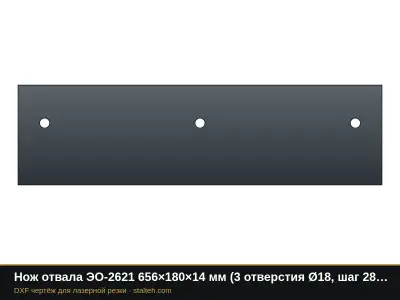

| Нож отвала ЭО-2621 | 656×180×14 | 3, шаг и отступы из данных продавца, высоту ряда сверьте по образцу | таблица производителя ножей |
| Нож отвала ЭО-2621 | 656×120×14 | 3, шаг и отступы из данных продавца, высоту ряда сверьте по образцу | таблица производителя ножей |

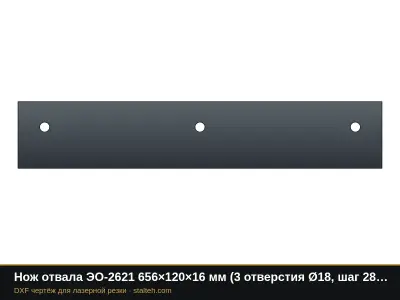

| Нож отвала ЭО-2621 | 656×120×16 | 3, шаг и отступы из данных продавца, высоту ряда сверьте по образцу | таблица производителя ножей |

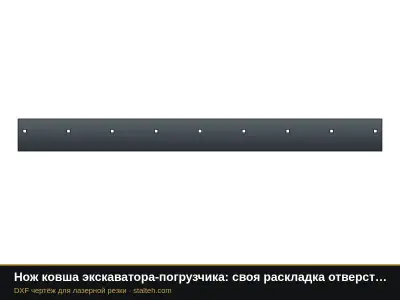

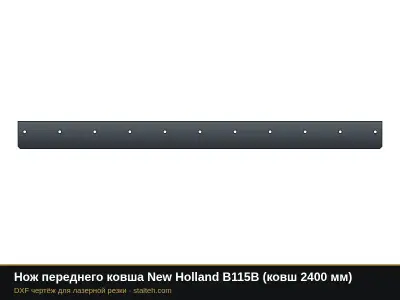

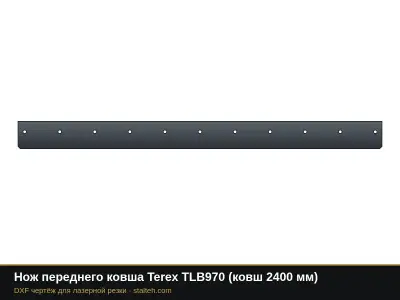

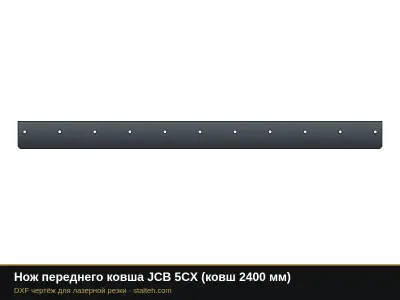

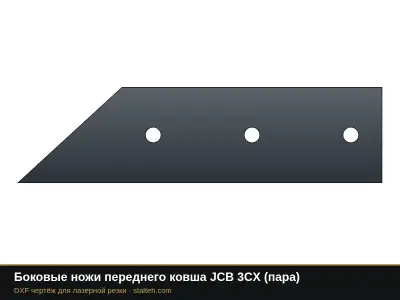

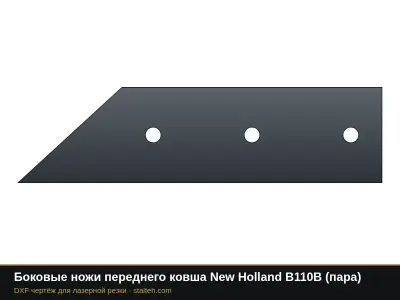

| Нож ковша экскаватора-погрузчика: своя раскладка отверстий | см. чертёж | 9, шаг и отступы из данных продавца | параметрическая заготовка |
| Боковые ножи переднего ковша экскаватора-погрузчика: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |

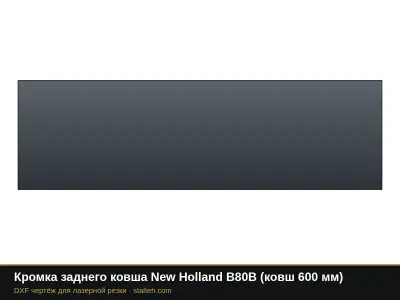

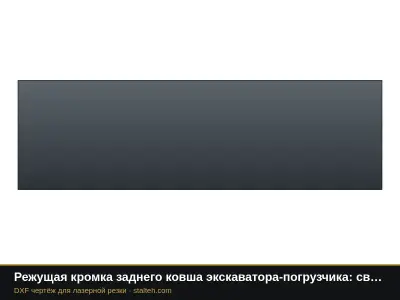

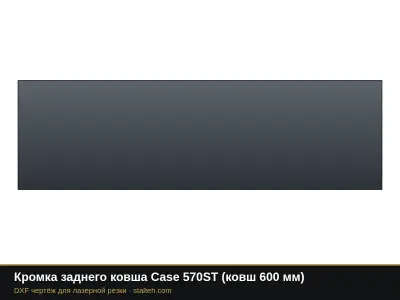

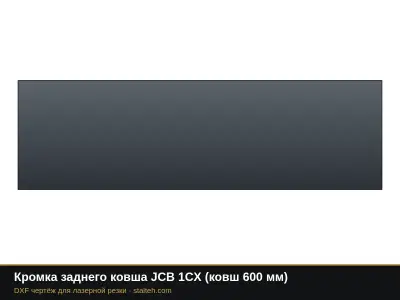

| Режущая кромка заднего ковша экскаватора-погрузчика: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |

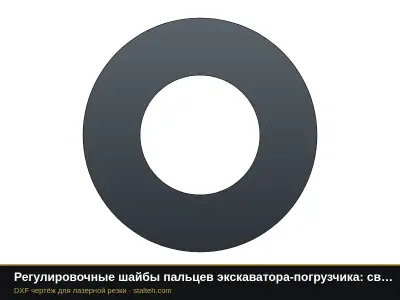

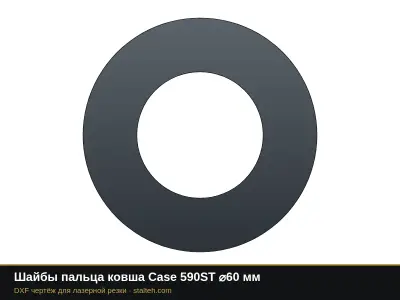

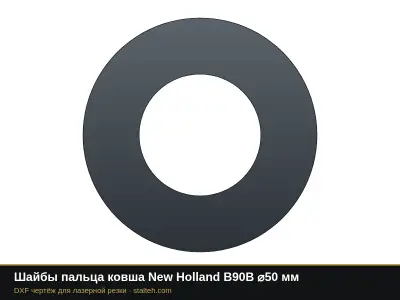

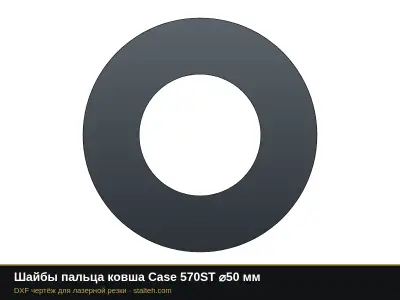

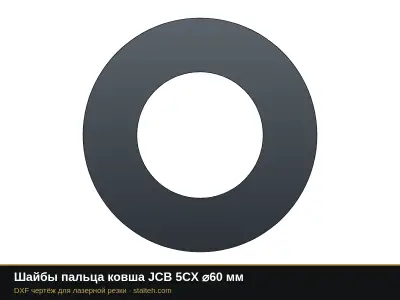

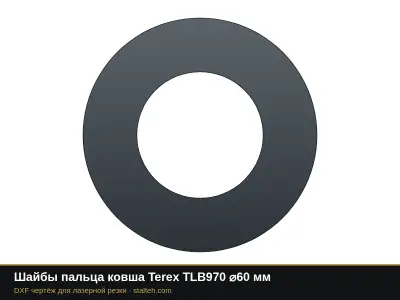

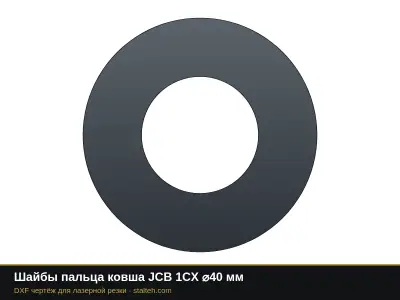

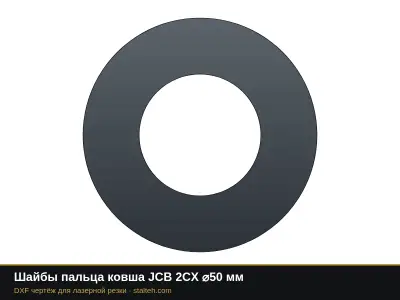

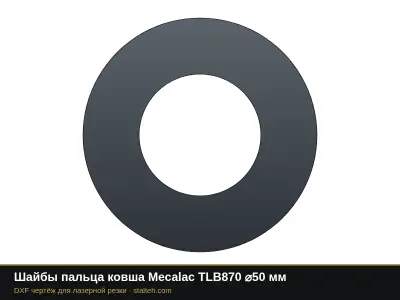

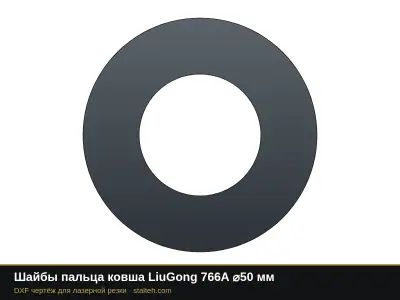

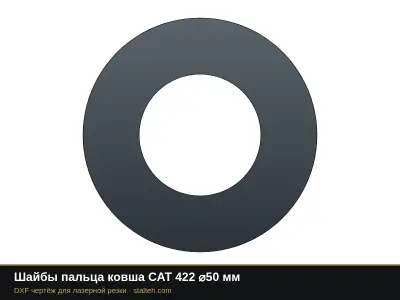

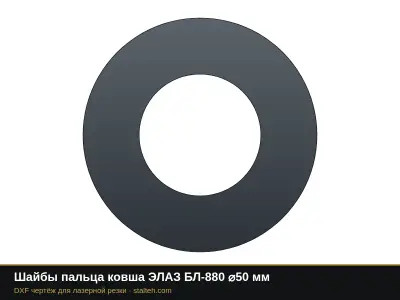

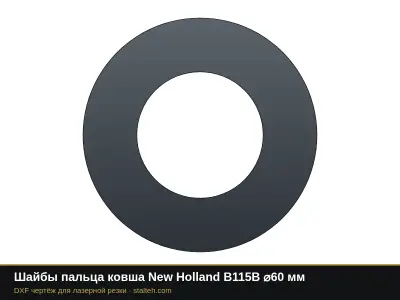

| Регулировочные шайбы пальцев экскаватора-погрузчика: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |
Чертёж открывается в генераторе: можно изменить длину, высоту, шаг и диаметр отверстий под вашу деталь. Нет нужного номера? Пришлите размеры старого ножа на info@stalteh.com.
05 · Подробно
Детали экскаваторов-погрузчиков по маркам
Как выбрать деталь, подобрать размер и сталь.
В разделе чертежи сменных деталей для экскаваторов-погрузчиков: нож переднего ковша, кромка заднего ковша, боковые ножи и шайбы пальцев. Детали сгруппированы по маркам: JCB, CAT, Komatsu, Volvo, Terex, Case, New Holland, Hidromek, Hyundai, LiuGong, Mecalac, ЭЛАЗ, John Deere, Российские, Универсальные заготовки. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: ножи экскаватора-погрузчика на заказ. Детали по маркам: детали JCB, детали CAT, детали Komatsu, детали Volvo, детали Case, детали New Holland, детали Hyundai, детали LiuGong, российская техника.
Другие разделы
Подбор деталей по модели техники, Детали для спецтехники на заказ, общий каталог деталей спецтехники, гусеничные экскаваторы, мини-экскаваторы, колёсные и российские экскаваторы, фронтальные погрузчики, мини-погрузчики, автогрейдеры, бульдозеры, самосвалы, седельные тягачи, лесовозы и сортиментовозы, тракторы и навесное, карьерные самосвалы, сочленённые самосвалы, карьерные экскаваторы, дробилки и грохоты, автокраны, гусеничные краны, кму и манипуляторы, износостойкие детали из листа.
06 · Рядом
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Гусеничные экскаваторы
Мини-экскаваторы
Колёсные и российские экскаваторы
Детали спецтехники: ножи ковша и отвала07 · Под резку
Как чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
08 · Файл
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
09 · Разделы
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Все разделы и общий генератор · 24Японская тематика: самураи, маски, сакура · 77Иероглифы и японские узоры · 69Восточная тематика: драконы, мандалы, хамса · 51Знаки зодиака и восточный гороскоп · 24Медитация и йога: мандалы, будда, лотос · 44Новый год: снежинки, игрушки, Дед Мороз · 83Баня и сауна: таблички, вешалки, панно · 40Охота и рыбалка: трофеи, таблички, держатели · 37Монограммы и именные таблички · 40Руны, славянские и скандинавские символы · 38Полигональные животные · 40Детали спецтехники: ножи ковша и отвала · 3228Гусеничные экскаваторы · 329Мини-экскаваторы · 75Колёсные и российские экскаваторы · 71Фронтальные погрузчики · 328Мини-погрузчики · 92Автогрейдеры · 141Бульдозеры · 275Самосвалы · 126Седельные тягачи · 121Лесовозы и сортиментовозы · 48Тракторы и навесное · 333Карьерные самосвалы · 283Сочленённые самосвалы · 105Карьерные экскаваторы · 192Дробилки и грохоты · 84Автокраны · 160Гусеничные краны · 32КМУ и манипуляторы · 92Гладиаторы, Рим и Спарта · 56Рыцари, замки и средневековье · 6Вдохновляющие надписи и медальницы · 40Место силы: спортзал и мотивация · 20Флюгеры · 23Силуэты животных · 35Птицы, рыбы, цветы и деревья · 39Силуэты: люди, техника, города · 44Мангалы, костровые чаши, решётки · 42Печи под казан: круглые и разборные · 10Детали сельхозтехники: ножи, сегменты · 22Надписи на авто и таблички с именем · 36Адресные таблички: современные и под старину · 28Буквы и цифры · 12Шестерни и звёздочки · 30Расходники оборудования: молотки, сита, шнеки, ножи · 93Детали металлоконструкций · 181Декор и изделия для дома · 89Мастерская и гараж · 39Открывашки, ключи, брелоки · 56Туризм и авто: колышки, печь, лебёдка · 23Дача и сад: колпаки, грядки, скворечники · 35Каталог узоров для лазерной резки
10 · Вопросы
Смотрите также
Частые вопросы
Подойдёт ли деталь к моей технике?
Размеры по умолчанию типовые для класса техники. Сверьте длину, высоту, толщину, шаг и диаметр отверстий со старой деталью и задайте свои значения в генераторе.
Это оригинальные запчасти?
Нет. Название техники указано для подбора, чертежи подготовлены нами по типовым размерам.
Из какой стали резать нож?
Из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard.
Делаете ли фаску и зенковку?
Контур и отверстия режем на станке. Фаску на кромке и зенковку под потайные болты обсуждаем при заказе.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
