Прислать чертежи →DXF детали сельхозтехники: ножи, сегменты, детали плуга

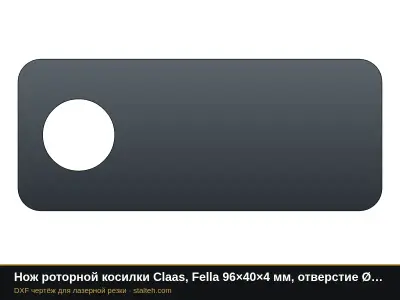

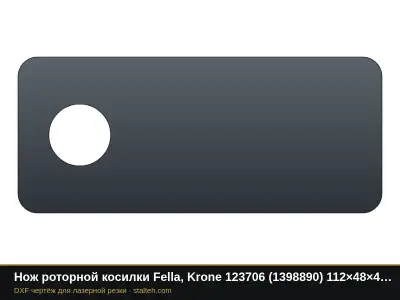

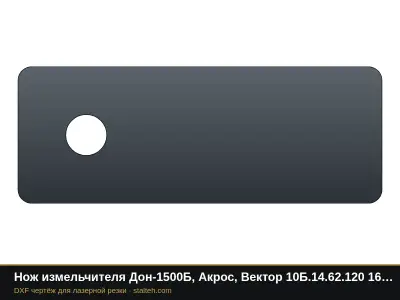

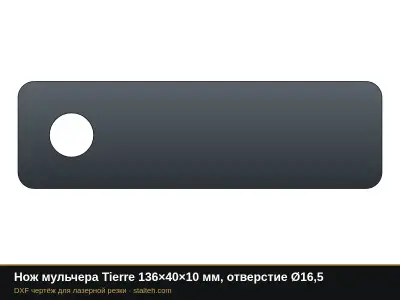

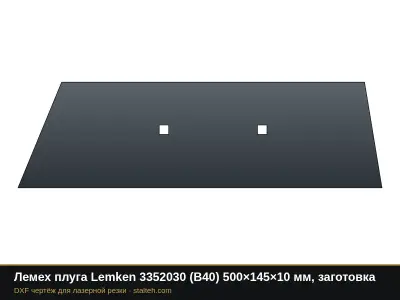

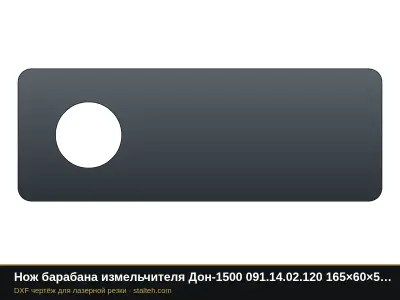

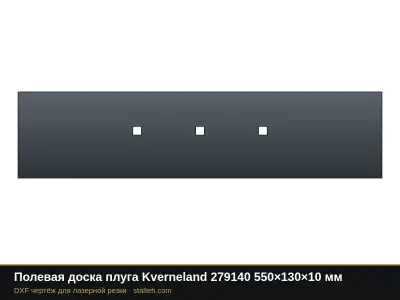

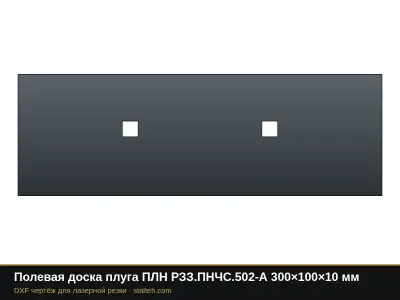

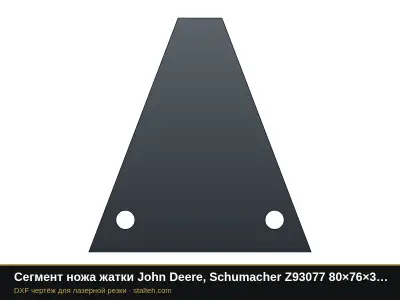

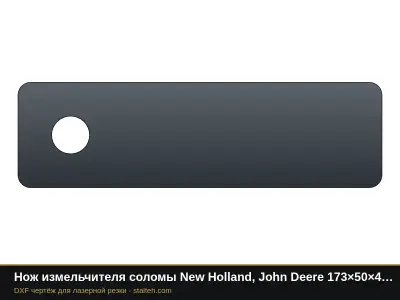

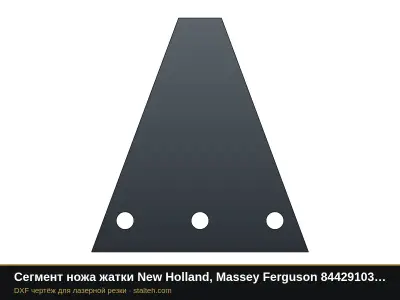

Плоские изнашиваемые детали для косилок, комбайнов, мульчеров и плугов: ножи роторных косилок Krone, Claas, Fella и КРР, ножи измельчителей соломы Дон-1500, Акрос, Вектор, New Holland и John Deere, ножи мульчеров Humus, Kuhn и Tierre, сегменты ножа жатки Claas, John Deere, Case IH и New Holland, противорежущая пластина, полевые доски и лемех плуга. Габарит, толщина и отверстия по данным поставщиков запчастей, детали неоригинальные. Режем из 65Г, 30MnB5 или Hardox, закалка и заточка после резки.
Каталог: 22 изделия
Поиск по названию. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Детали сельхозтехники из листа
Изнашиваемые ножи и пластины для косилок, комбайнов и плугов.
В разделе плоские детали, которые быстро изнашиваются в сезон: ножи роторных косилок, ножи измельчителей соломы и барабанов измельчителя, ножи мульчеров, сегменты ножа жатки и противорежущие пластины, полевые доски и заготовка лемеха плуга. Название техники и номер указаны для подбора, детали неоригинальные.
Металл и обработка
Ножи и сегменты режут из пружинной стали 65Г или борсодержащей 30MnB5, полевые доски и лемех из 30MnB5 или Hardox. После резки деталь закаливают, затачивают кромку, у сегментов наносят насечку. Положение отверстий у части деталей оценено: перед резкой сверьте по старой детали.
Похожие разделы
Посмотрите детали спецтехники, детали тракторов и навесного оборудования и подбор деталей по модели. Резку по своим чертежам заказывайте на странице лазерной резки металла.
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Детали спецтехники: ножи ковша и отвала
Тракторы и навесное
Мастерская и гараж
Дача и сад: колпаки, грядки, скворечникиКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Можно ли заказать партию сегментов или ножей?
Да. Пришлите количество и марку стали на info@stalteh.com, рассчитаем резку с металлом. Минимальный заказ на резку 5 000 ₽.
Делаете ли вы закалку и заточку?
Мы режем заготовку по чертежу. Закалку и заточку обсуждаем отдельно при заказе.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
