Прислать чертежи →DXF флюгеры для лазерной резки

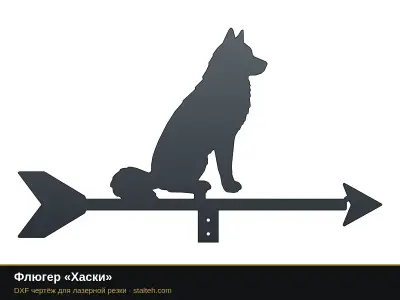

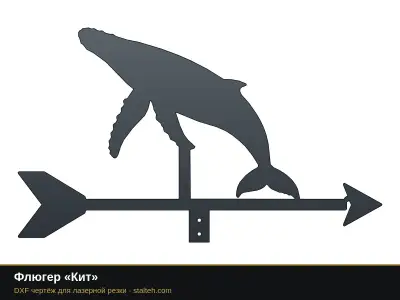

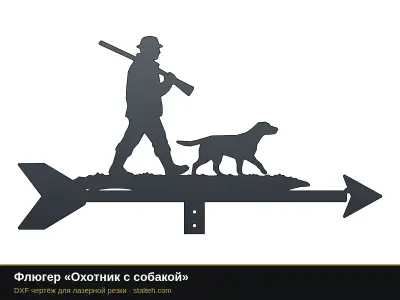

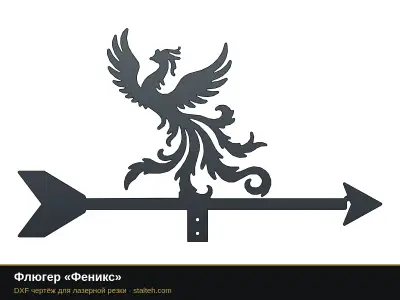

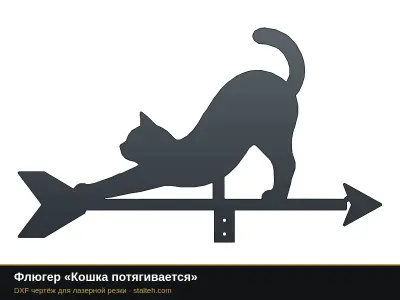

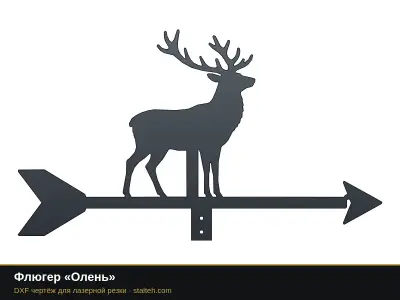

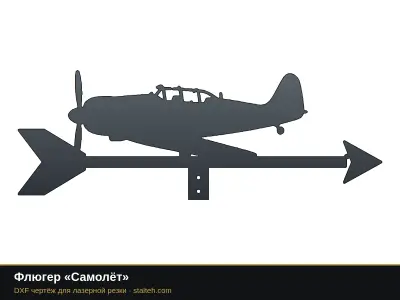

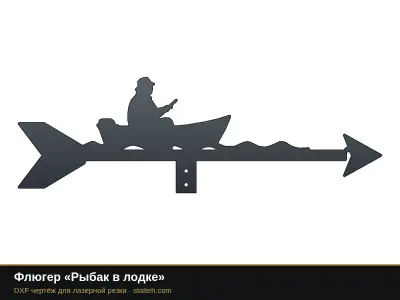

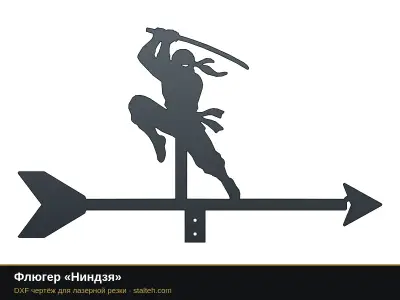

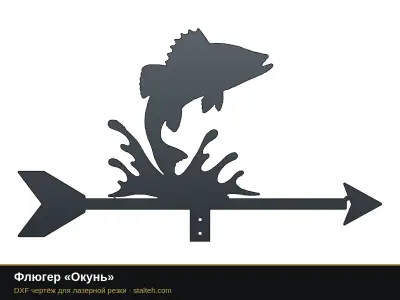

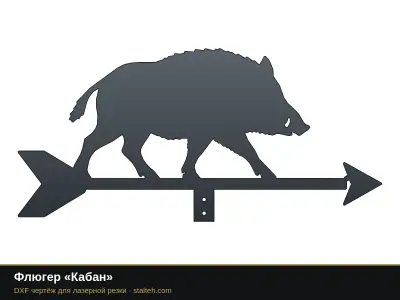

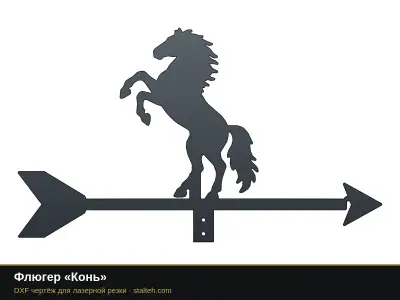

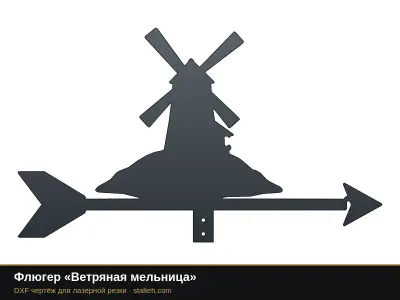

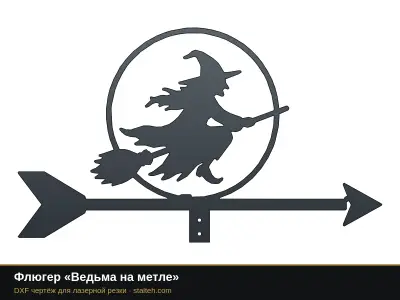

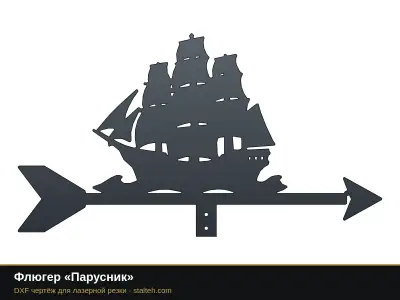

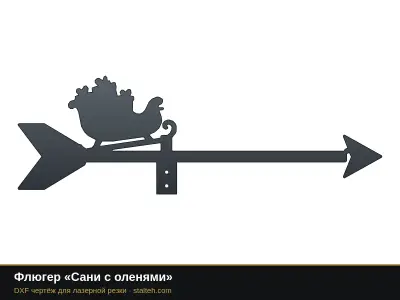

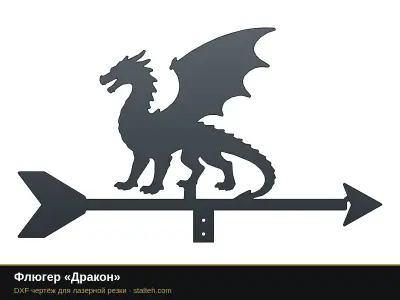

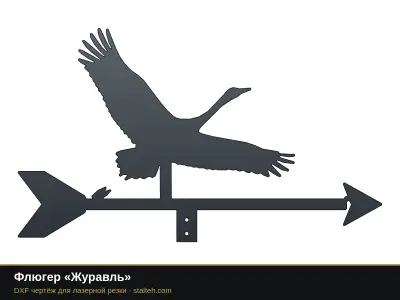

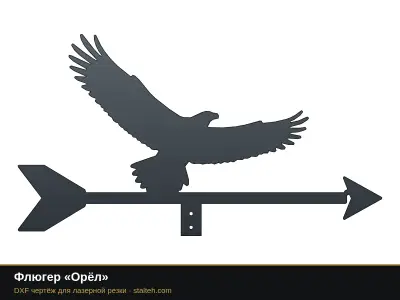

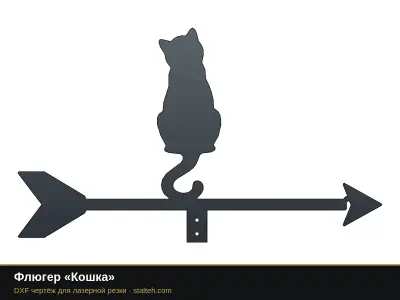

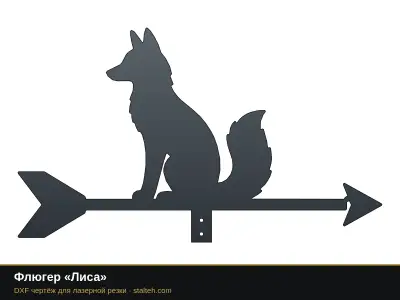

Флюгер вырезается одной деталью: силуэт стоит на стреле, у хвоста больше площадь, чтобы флюгер разворачивался по ветру. Снизу язычок с двумя отверстиями Ø8,5 под крепление к оси. Длина стрелы задаётся в генераторе.
Каталог: 23 изделия
Поиск по названию. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Как собрать флюгер
Ось и подшипниковый узел не входят в чертёж.
| Узел | Как сделать |
|---|---|
| Лист | сталь 2 мм или нержавеющая сталь 1,5–2 мм; для длины стрелы больше 900 мм берите 3 мм |
| Ось | стальной пруток Ø10–12 мм в трубе с подшипником или втулкой; язычок флюгера крепится к оси двумя болтами М8 |
| Роза ветров | буквы С, Ю, З, В заказываются отдельно и ставятся на ось ниже стрелы |
| Покрытие | порошковая покраска на специализированном предприятии или нержавеющая сталь без покраски |
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Дача и сад: колпаки, грядки, скворечники
Силуэты животных
Птицы, рыбы, цветы и деревья
Мангалы, костровые чаши, решёткиКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи можно свободно использовать для своих изделий и заказа резки где угодно |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 10 000 ₽.
