Прислать чертежи →DXF чертежи печей под казан

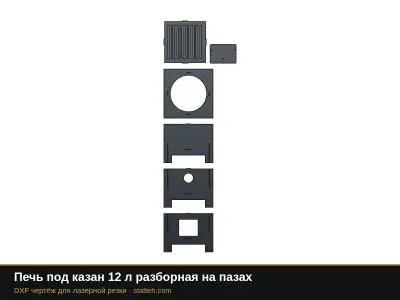

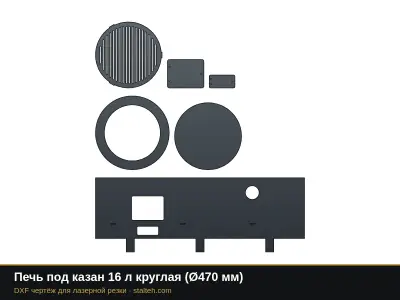

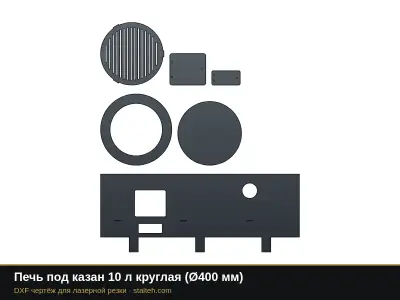

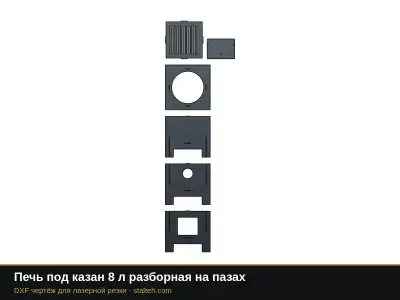

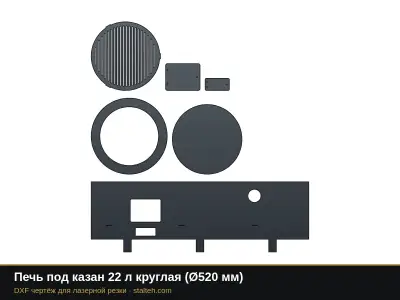

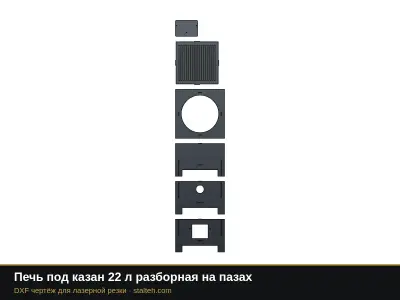

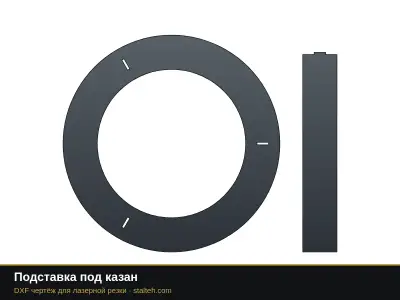

Круглая сварная печь-учаг: развёртка обечайки с дверцами и дымоходом, кольцо, дно и колосник. Разборная квадратная печь на пазах собирается без сварки и умещается в багажник. Диаметр казана, отверстие и высота меняются в генераторе.
Каталог: 10 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Как подобрать печь под казан
Диаметр казана, отверстие и металл.
Какой казан подойдёт
Печь считается от диаметра казана по верхнему краю. По данным продавцов казан 8 л имеет диаметр около 360 мм, 12 л около 430 мм. Для 10, 16 и 22 л в каталоге стоят типовые 400, 470 и 520 мм: казаны разных заводов отличаются, поэтому измерьте свой и задайте диаметр в генераторе.
Отверстие под казан по умолчанию 0,88 от диаметра казана: казан садится в печь примерно на треть высоты, огонь обнимает дно и стенки. Высота печи 420…450 мм, этого хватает для топки и зольника.
Металл и сборка
Обечайку и стенки режем из стали 3 мм, колосник и кольцо можно сделать из 4 мм. Обечайку круглой печи вальцуют и сваривают по шву, колосник вставляется шипами в пазы. Разборная печь собирается без сварки: стенки входят друг в друга пазами, плита и колосник садятся на шипы. Дымоход трубой 100 мм покупается отдельно.

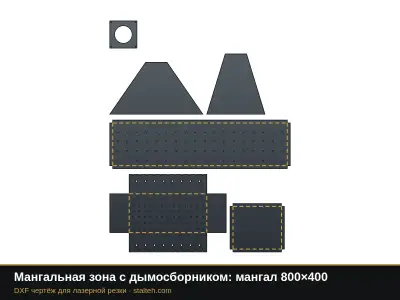

Нужна печь под ваш казан, с плитой или навесом? Мангальные зоны под заказ: изготовим целиком. Мангалы и костровые чаши в разделе DXF мангалы.
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Мангалы, костровые чаши, решётки
Туризм и авто: колышки, печь, лебёдка
Дача и сад: колпаки, грядки, скворечники
Баня и сауна: таблички, вешалки, панноКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
