34 изделия · DXF бесплатно · Лазерная резка в СПб

DXF для туризма и авто

Колышки для палатки, разборная печь-щепочница, крестовина и крюк для котелка, решётка для костра, ложка-вилка, ветрозащита для горелки, карабин-крючок. Для машины: площадка под лебёдку 254×114 и площадки в штатный бампер УАЗ Патриот, Хантер и Буханка, пластина под клюз, подложка под номер, пятка под подножку мотоцикла.

01 · Каталог

Каталог: 34 изделия

Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.

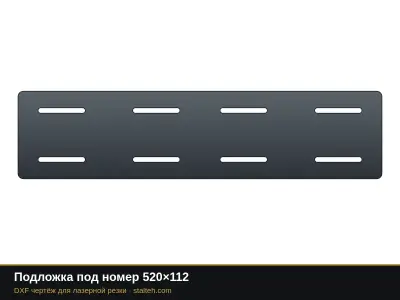

Подложка под номер 520×112: DXF чертёж для лазерной резки
Подложка под номер 520×112Пластина-основание под российский номер типа 1, пазы для крепления номера и пластины к бамперу в любых точках

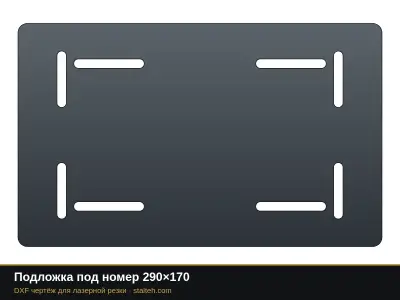

Подложка под номер 290×170: DXF чертёж для лазерной резки
Подложка под номер 290×170Пластина-основание под номер типа 1А (квадратный), пазы под крепёж в любых точках

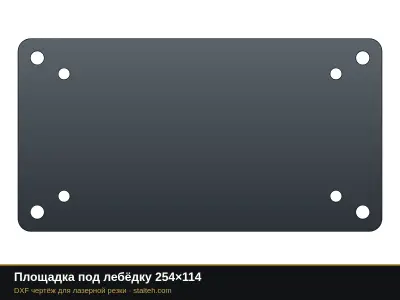

Площадка под лебёдку 254×114: DXF чертёж для лазерной резки
Площадка под лебёдку 254×114Монтажная плита под лебёдку с крепежом 254×114,3 мм (10×4,5 дюйма), отверстия под крепление плиты к раме

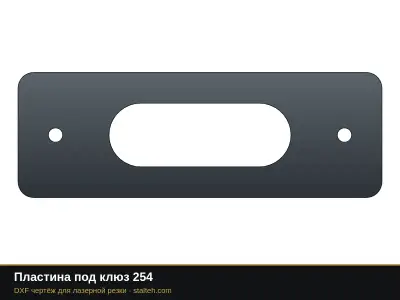

Пластина под клюз 254: DXF чертёж для лазерной резки
Пластина под клюз 254Пластина под клюз с межосевым 254 мм и окном под трос, размеры окна задаются

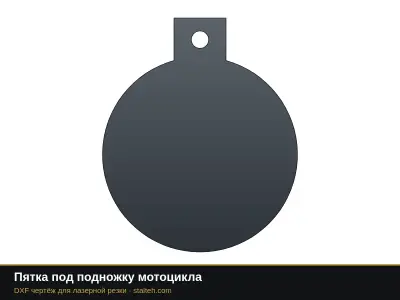

Пятка под подножку мотоцикла: DXF чертёж для лазерной резки
Пятка под подножку мотоциклаОпора под боковую подножку на мягком грунте, ушко под шнурок

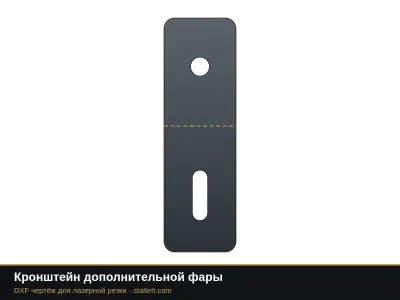

Кронштейн дополнительной фары: DXF чертёж для лазерной резки
Кронштейн дополнительной фарыГ-образный, под гибку по линии BEND, отверстие под фару и паз под крепление

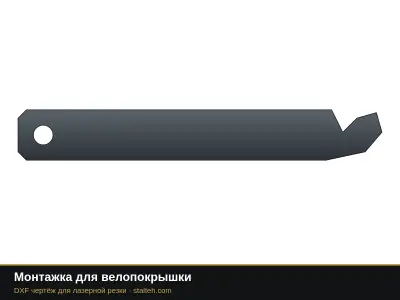

Монтажка для велопокрышки: DXF чертёж для лазерной резки
Монтажка для велопокрышкиЛопатка с крючком под спицу, для снятия покрышки
Колышек для палатки 160 мм: DXF чертёж для лазерной резки
Колышек для палатки 160 ммПлоский колышек с крюком под оттяжку и отверстием под шнурок для вытаскивания, для плотного грунта

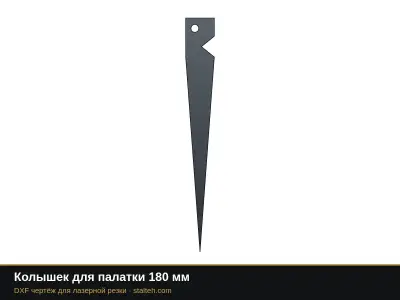

Колышек для палатки 180 мм: DXF чертёж для лазерной резки
Колышек для палатки 180 ммПлоский колышек с крюком под оттяжку и отверстием под шнурок для вытаскивания, универсальный
Колышек для палатки 230 мм: DXF чертёж для лазерной резки
Колышек для палатки 230 ммПлоский колышек с крюком под оттяжку и отверстием под шнурок для вытаскивания, для песка и рыхлого грунта

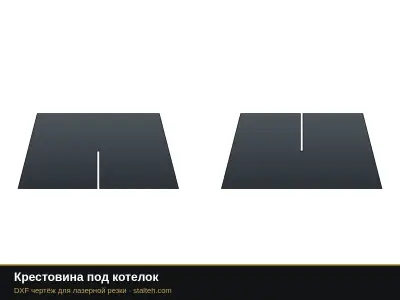

Крестовина под котелок: DXF чертёж для лазерной резки
Крестовина под котелокДве пластины с пазами вставляются друг в друга крест-накрест и держат котелок над горелкой или углями, 2 дет.

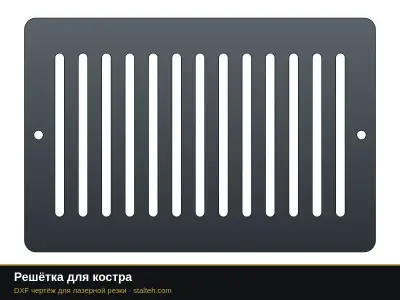

Решётка для костра: DXF чертёж для лазерной резки
Решётка для костраПластина с прорезями, ставится на камни или крестовину, отверстия под ручку

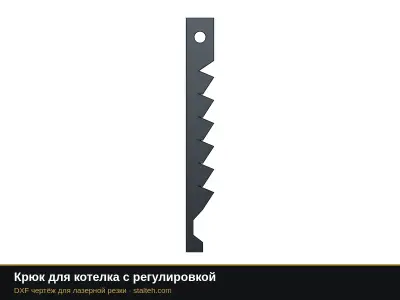

Крюк для котелка с регулировкой: DXF чертёж для лазерной резки
Крюк для котелка с регулировкойПлоский крюк с зубцами: дужка котелка вешается на нужную высоту, сверху отверстие под перекладину

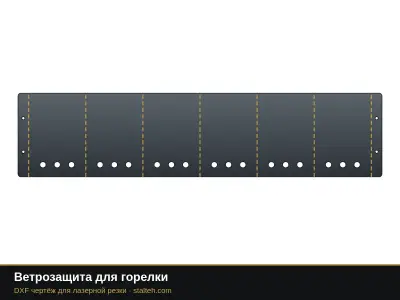

Ветрозащита для горелки: DXF чертёж для лазерной резки
Ветрозащита для горелкиЛента из 6 секций под гибку по линиям BEND, отверстия для подвода воздуха снизу, крайние ушки скрепляются

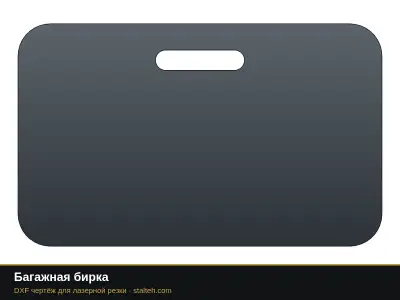

Багажная бирка: DXF чертёж для лазерной резки
Багажная биркаМеталлическая бирка 90×55 под гравировку или наклейку, прорезь под ремешок

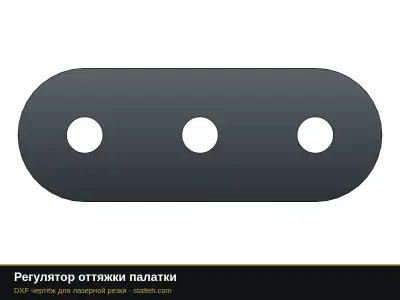

Регулятор оттяжки палатки: DXF чертёж для лазерной резки
Регулятор оттяжки палаткиПластина с тремя отверстиями: шнур проходит змейкой и фиксируется натяжением
Походная печь-щепочница: DXF чертёж для лазерной резки
Походная печь-щепочницаРазборная печь на щепках: две стенки с пазами, две стенки с шипами, колосник; топочное окно в передней стенке, поддув снизу, 5 дет.

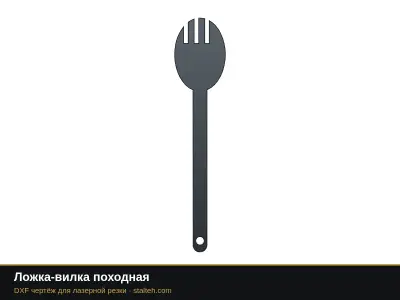

Ложка-вилка походная: DXF чертёж для лазерной резки
Ложка-вилка походнаяПлоский спорк из нержавеющей стали, на конце отверстие под шнурок

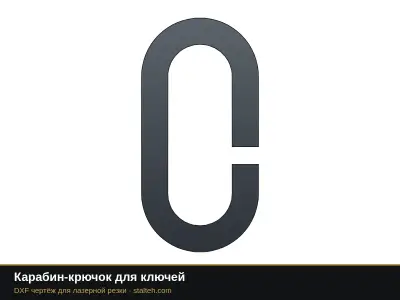

Карабин-крючок для ключей: DXF чертёж для лазерной резки
Карабин-крючок для ключейПлоский крючок для ключей и мелочей на рюкзак
Площадка под лебёдку УАЗ Патриот в штатный бампер, под номер 670×290×6 мм: DXF чертёж для лазерной резки
Площадка под лебёдку УАЗ Патриот в штатный бампер, под номер 670×290×6 ммПлощадка под лебёдку УАЗ Патриот в штатный бампер, под номер: плита 670×290 мм, толщина 6 мм, передний борт высотой 100 мм с окном под клюз по размерам, опубликованным продавцами площадок, крепление к раме 634×90 мм, 2 дет.
Площадка под лебёдку УАЗ Хантер, 469 на штатный бампер 800×210×6 мм: DXF чертёж для лазерной резки
Площадка под лебёдку УАЗ Хантер, 469 на штатный бампер 800×210×6 ммПлощадка под лебёдку УАЗ Хантер, 469 на штатный бампер: плита 800×210 мм, толщина 6 мм, передний борт высотой 80 мм с окном под клюз по размерам, опубликованным продавцами площадок, 2 дет.
Площадка под лебёдку УАЗ Хантер, 469 внутрь рамы 690×185×5 мм: DXF чертёж для лазерной резки
Площадка под лебёдку УАЗ Хантер, 469 внутрь рамы 690×185×5 ммПлощадка под лебёдку УАЗ Хантер, 469 внутрь рамы: плита 690×185 мм, толщина 5 мм по размерам, опубликованным продавцами площадок
Площадка под лебёдку УАЗ Буханка 452, 2206, 3303, 3741, 3909 в штатный бампер 720×440×6 мм: DXF чертёж для лазерной резки
Площадка под лебёдку УАЗ Буханка 452, 2206, 3303, 3741, 3909 в штатный бампер 720×440×6 ммПлощадка под лебёдку УАЗ Буханка 452, 2206, 3303, 3741, 3909 в штатный бампер: плита 720×440 мм, толщина 6 мм, передний борт высотой 100 мм с окном под клюз по размерам, опубликованным продавцами площадок, 2 дет.
3DПечь для палатки малая 300×200: DXF чертёж для лазерной резки
Печь для палатки малая 300×200Разборная походная печь для туристической или зимней рыбацкой палатки, 10 дет.
3DПечь для палатки средняя 400×250: DXF чертёж для лазерной резки
Печь для палатки средняя 400×250Разборная походная печь для туристической или зимней рыбацкой палатки, 10 дет.
3DПечь для палатки большая 500×300: DXF чертёж для лазерной резки
Печь для палатки большая 500×300Разборная походная печь для туристической или зимней рыбацкой палатки, 10 дет.
3DСтолик туристический разборный 500×350: DXF чертёж для лазерной резки
Столик туристический разборный 500×350Походный столик без сварки: столешница с отбортовкой, две ножки на шипах в пазы столешницы и стяжка, которая проходит через ножки и фиксируется двумя болтами М5, 4 дет.
3DСтолик туристический разборный 700×400: DXF чертёж для лазерной резки
Столик туристический разборный 700×400Походный столик без сварки: столешница с отбортовкой, две ножки на шипах в пазы столешницы и стяжка, которая проходит через ножки и фиксируется двумя болтами М5, 4 дет.
3DТренога для котелка, ноги 1000 мм: DXF чертёж для лазерной резки
Тренога для котелка, ноги 1000 ммТренога над костром для котелка или казана: три ноги из трубы 25×2, в торец каждой вварено ушко из листа, ноги собираются на одном болте М10, 5 дет.
3DТренога для котелка, ноги 1300 мм: DXF чертёж для лазерной резки
Тренога для котелка, ноги 1300 ммТренога над костром для котелка или казана: три ноги из трубы 25×2, в торец каждой вварено ушко из листа, ноги собираются на одном болте М10, 5 дет.
3DРакетная печь малая 80×80: DXF чертёж для лазерной резки
Ракетная печь малая 80×80Ракетная печь (печь-робот) с L-образным каналом сечением 80×80 мм: короткая горизонтальная топка и вертикальный стояк, где дрова дожигаются за счёт тяги, 9 дет.
3DРакетная печь средняя 100×100: DXF чертёж для лазерной резки
Ракетная печь средняя 100×100Ракетная печь (печь-робот) с L-образным каналом сечением 100×100 мм: короткая горизонтальная топка и вертикальный стояк, где дрова дожигаются за счёт тяги, 9 дет.
3DРакетная печь большая 120×120: DXF чертёж для лазерной резки
Ракетная печь большая 120×120Ракетная печь (печь-робот) с L-образным каналом сечением 120×120 мм: короткая горизонтальная топка и вертикальный стояк, где дрова дожигаются за счёт тяги, 9 дет.
3DРакетная печь двойная 100×100: DXF чертёж для лазерной резки
Ракетная печь двойная 100×100Двойная ракетная печь: два независимых L-образных канала 100×100 мм под общей перегородкой, можно греть две кастрюли сразу, 17 дет.

Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.

02 · Генератор

Свои размеры, толщина и цена

Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.

Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия

Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · Рядом

Похожие разделы и готовые изделия

Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.

Готовые изделия под заказ

04 · Под резку

Как чертежи подготовлены под резку

Не просто рисунок, а деталь, которую можно вырезать с первого раза.

ПравилоКак сделано в каталоге
Нет выпадающих частейвнутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками
Перемычка между вырезамине меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе
Отступ от краяотверстия и вырезы не ближе той же перемычки к наружному контуру
Тонкие элементыу силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны
Отверстия под крепёжв сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм
05 · Файл

Что внутри DXF

Файл готов к резке без доработки.

ПараметрКак устроен файл
ФорматDXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя
Единицымиллиметры, масштаб 1:1
Контурызамкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки
Слои0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях
Правачертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна
Ссылкав каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com
Проверкачертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно
06 · Разделы

Другие разделы DXF каталога

Каждый раздел со своим генератором размеров.

07 · Вопросы

Частые вопросы

Это бесплатно?

Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.

Нужно ли ставить ссылку на сайт?

Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.

Не выпадут ли детали при резке?

Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.

Можно ли изменить размер?

Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.

Можно ли заказать резку?

Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.

Смотрите также

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
