Сварочные угольники и магнитные упоры, кондукторы, держатели инструмента, кронштейны и шайбы. Чертежи проверены на перемычки и отступы отверстий от края.

01 · Каталог

DXF для мастерской, сварки и гаража

Нажмите на изделие: откроется генератор, где можно поменять размеры, толщину и скачать DXF.

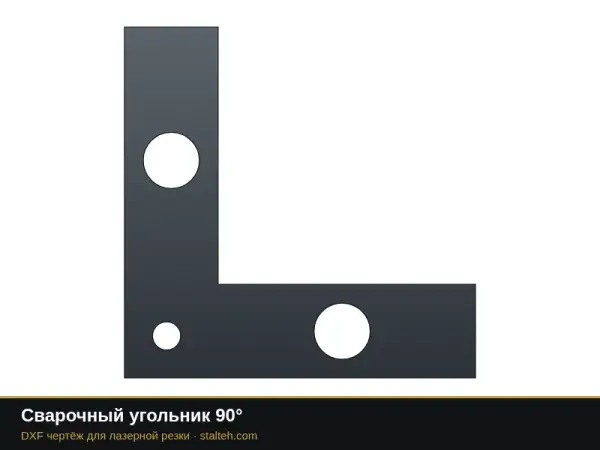

Сварочный угольник 90°: DXF чертёж для лазерной резки — **Сварочный угольник 90°**фиксация деталей под прямым углом*150×150 мм, 6 мм*Размеры, цена и DXF

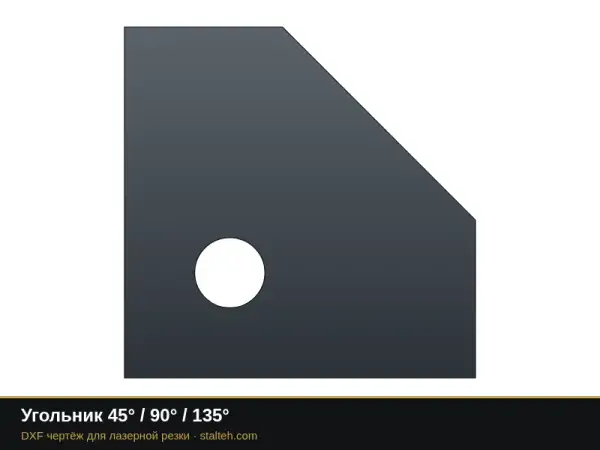

Угольник 45° / 90° / 135°: DXF чертёж для лазерной резки — **Угольник 45° / 90° / 135°**три угла в одной пластине*150×150 мм, 5 мм*Размеры, цена и DXF

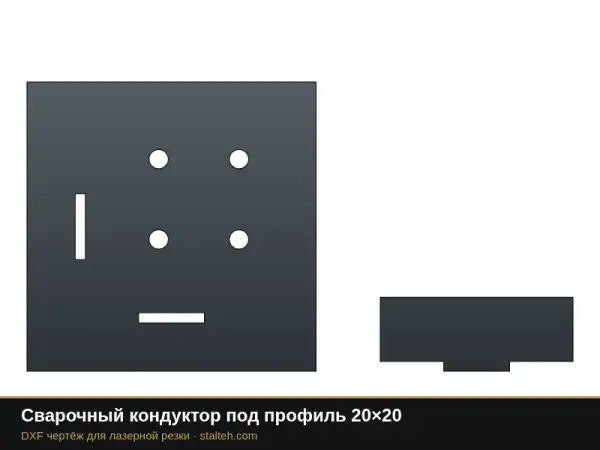

Сварочный кондуктор под профиль 20×20: DXF чертёж для лазерной резки — **Сварочный кондуктор под профиль 20×20**угловой, упоры на шипах*340×210 мм, 6 мм, 3 дет.*Размеры, цена и DXF

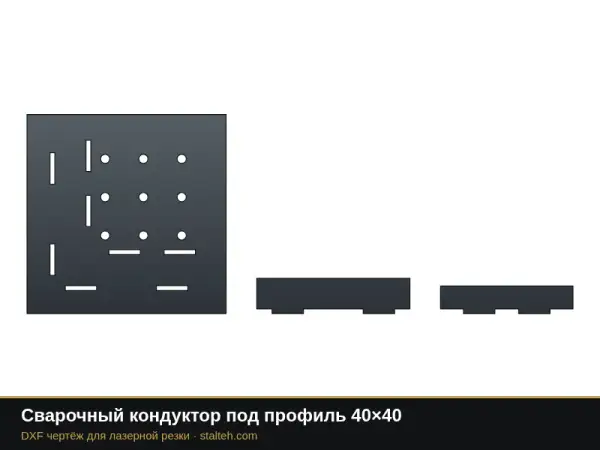

Сварочный кондуктор под профиль 40×40: DXF чертёж для лазерной резки — **Сварочный кондуктор под профиль 40×40**угловой, упоры на шипах*713×290 мм, 6 мм, 5 дет.*Размеры, цена и DXF

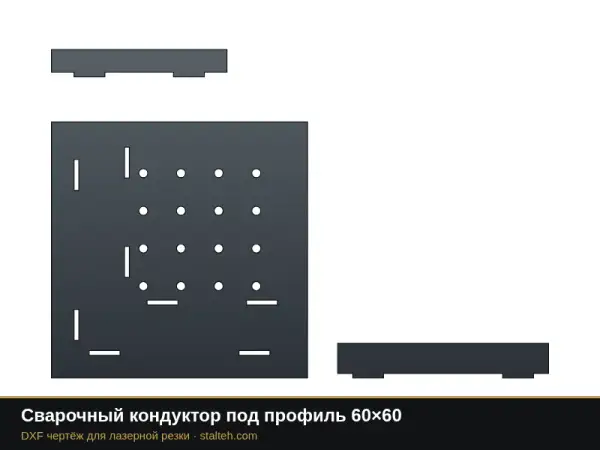

Сварочный кондуктор под профиль 60×60: DXF чертёж для лазерной резки — **Сварочный кондуктор под профиль 60×60**угловой, упоры на шипах*660×466 мм, 6 мм, 5 дет.*Размеры, цена и DXF

Держатель УШМ 125 мм: DXF чертёж для лазерной резки — **Держатель УШМ 125 мм**настенный, вырез под шею болгарки*164×280 мм, 3 мм*Размеры, цена и DXF

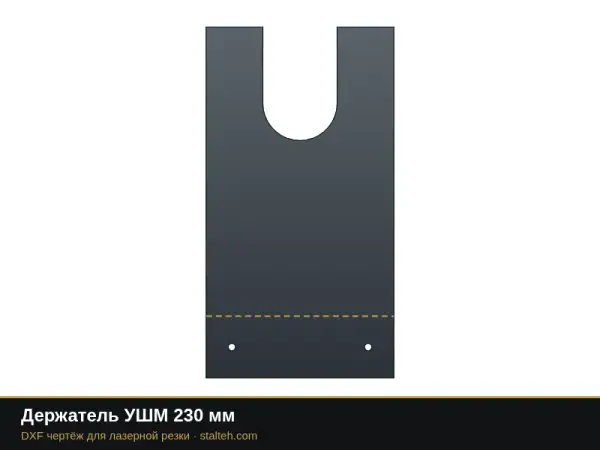

Держатель УШМ 230 мм: DXF чертёж для лазерной резки — **Держатель УШМ 230 мм**настенный, вырез под шею болгарки*182×340 мм, 3 мм*Размеры, цена и DXF

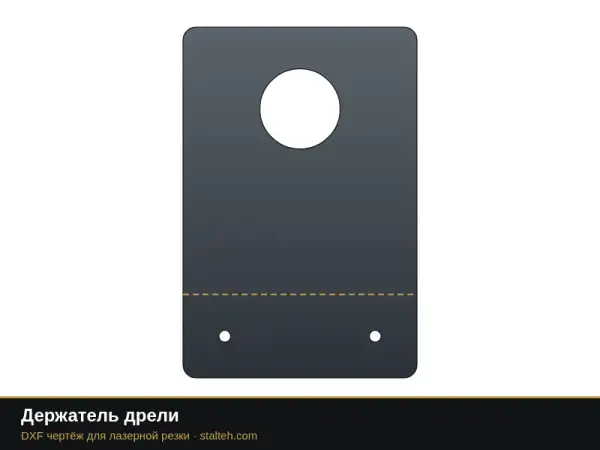

Держатель дрели: DXF чертёж для лазерной резки — **Держатель дрели**настенный, отверстие под патрон*140×210 мм, 3 мм*Размеры, цена и DXF

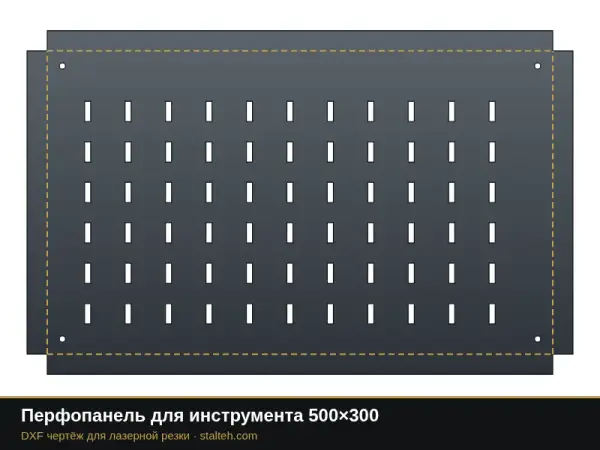

Перфопанель для инструмента 500×300: DXF чертёж для лазерной резки — **Перфопанель для инструмента 500×300**органайзер с отбортовкой*540×340 мм, 1,5 мм*Размеры, цена и DXF

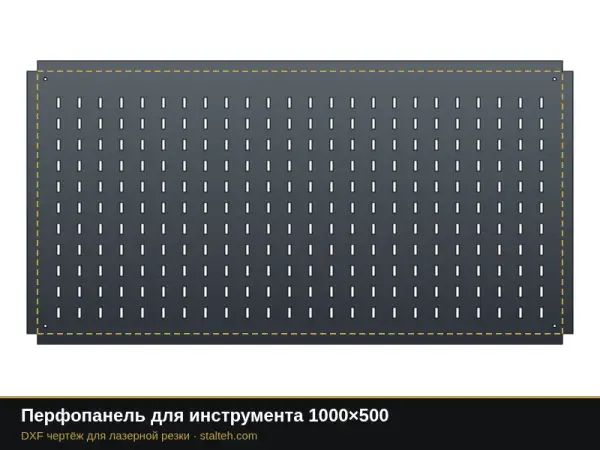

Перфопанель для инструмента 1000×500: DXF чертёж для лазерной резки — **Перфопанель для инструмента 1000×500**органайзер с отбортовкой*1040×540 мм, 1,5 мм*Размеры, цена и DXF

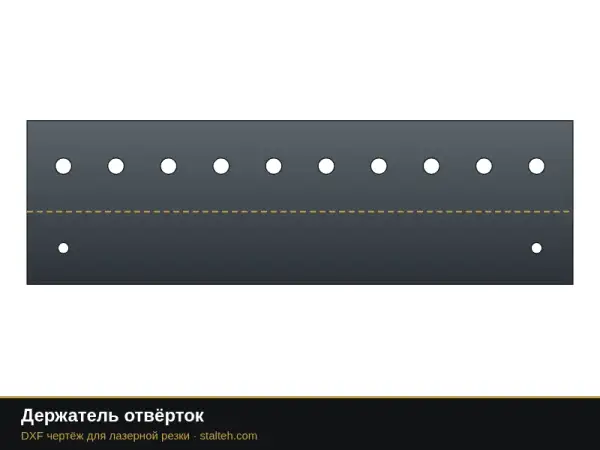

Держатель отвёрток: DXF чертёж для лазерной резки — **Держатель отвёрток**полка с отверстиями, крепление на стену*300×90 мм, 2 мм*Размеры, цена и DXF

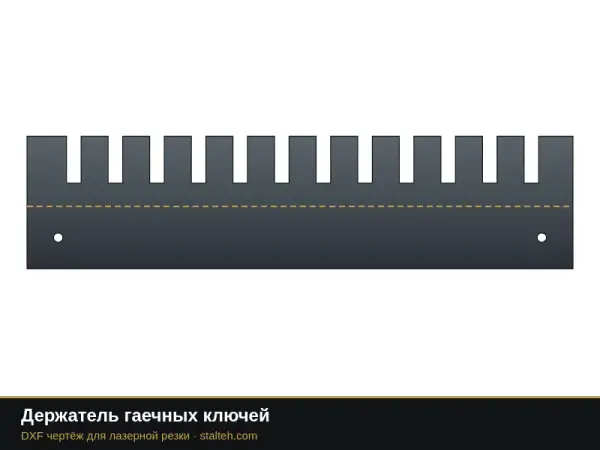

Держатель гаечных ключей: DXF чертёж для лазерной резки — **Держатель гаечных ключей**полка с пазами*350×85 мм, 2 мм*Размеры, цена и DXF

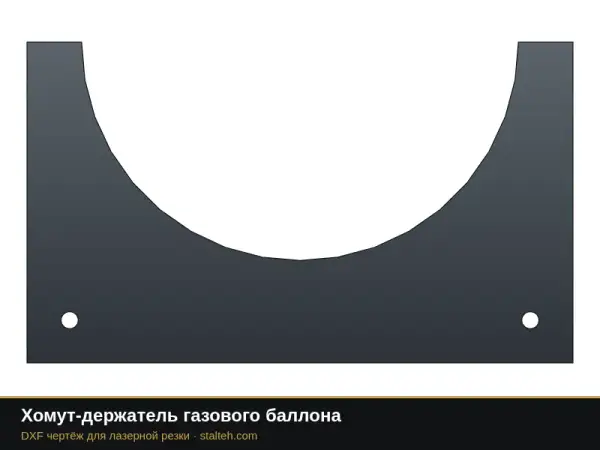

Хомут-держатель газового баллона: DXF чертёж для лазерной резки — **Хомут-держатель газового баллона**настенный, под баллон 250 мм*320×188 мм, 4 мм*Размеры, цена и DXF

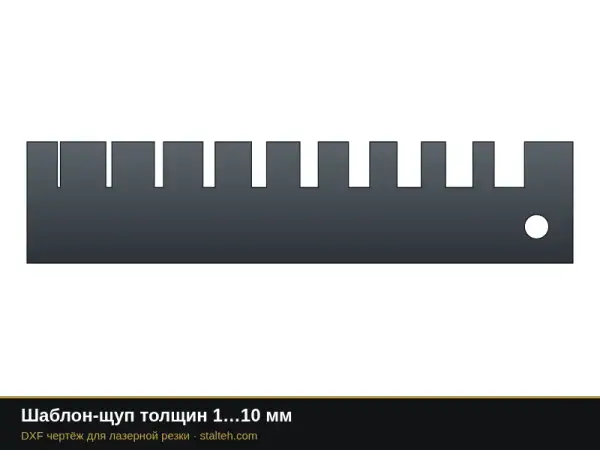

Шаблон-щуп толщин 1…10 мм: DXF чертёж для лазерной резки — **Шаблон-щуп толщин 1…10 мм**пазы для проверки зазоров и толщины*180×40 мм, 3 мм*Размеры, цена и DXF

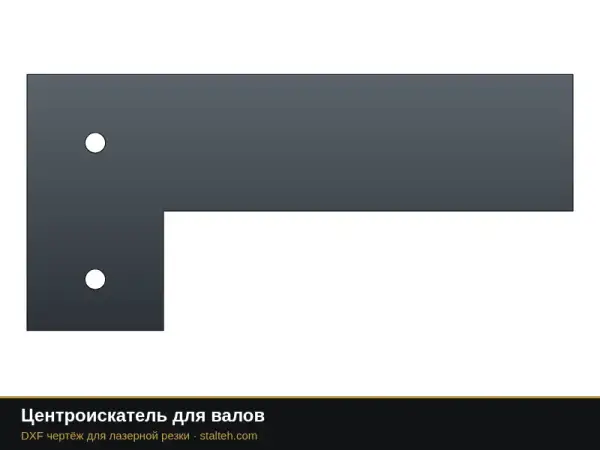

Центроискатель для валов: DXF чертёж для лазерной резки — **Центроискатель для валов**линейка и 2 штифта Ø6, кромка проходит через центр*160×75 мм, 3 мм*Размеры, цена и DXF

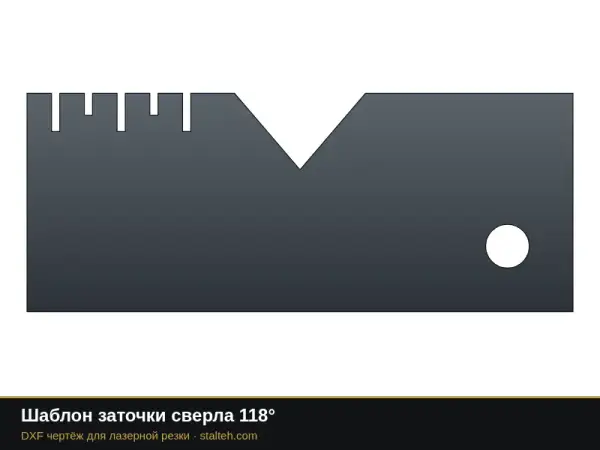

Шаблон заточки сверла 118°: DXF чертёж для лазерной резки — **Шаблон заточки сверла 118°**угол заточки и шкала*100×40 мм, 2 мм*Размеры, цена и DXF

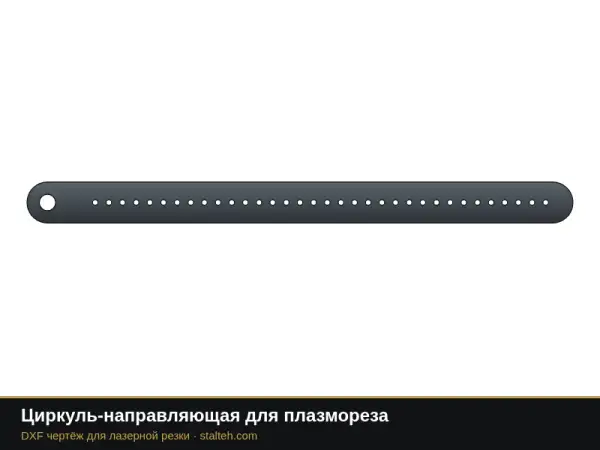

Циркуль-направляющая для плазмореза: DXF чертёж для лазерной резки — **Циркуль-направляющая для плазмореза**резка окружностей*400×30 мм, 3 мм*Размеры, цена и DXF

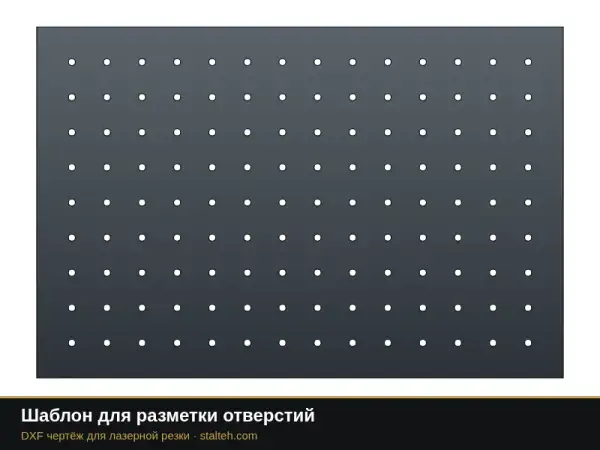

Шаблон для разметки отверстий: DXF чертёж для лазерной резки — **Шаблон для разметки отверстий**сетка с шагом 20 мм*300×200 мм, 2 мм*Размеры, цена и DXF

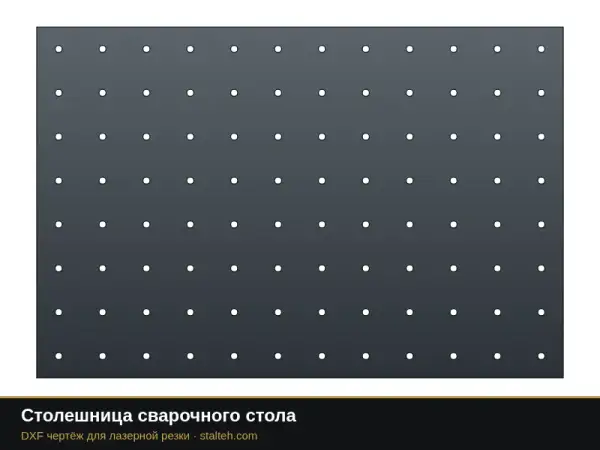

Столешница сварочного стола: DXF чертёж для лазерной резки — **Столешница сварочного стола**отверстия Ø16 с шагом 100 мм*1200×800 мм, 16 мм*Размеры, цена и DXF

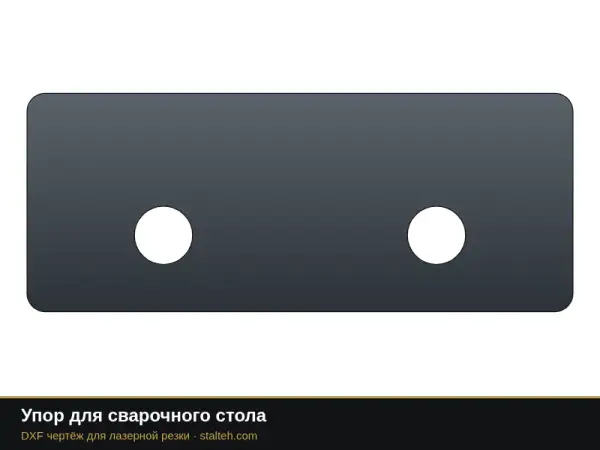

Упор для сварочного стола: DXF чертёж для лазерной резки — **Упор для сварочного стола**с пальцами Ø16150×60 мм, 10 ммРазмеры, цена и DXF

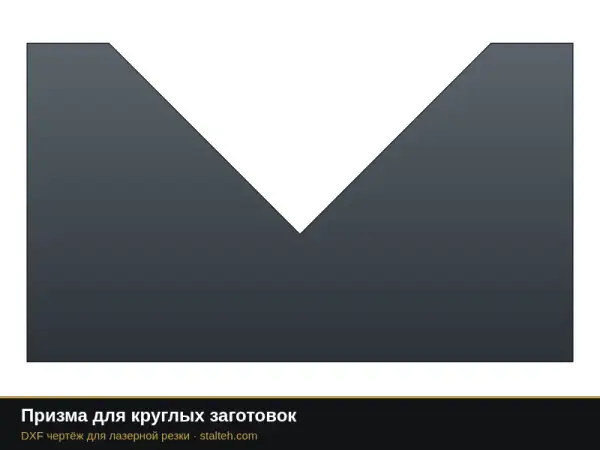

Призма для круглых заготовок: DXF чертёж для лазерной резки — **Призма для круглых заготовок**V-вырез 90°*120×70 мм, 10 мм*Размеры, цена и DXF

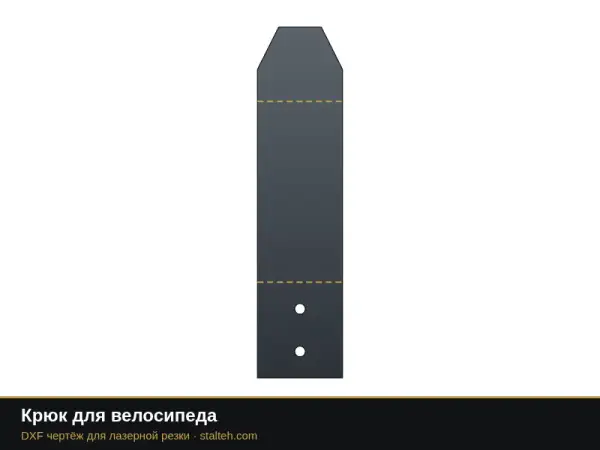

Крюк для велосипеда: DXF чертёж для лазерной резки — **Крюк для велосипеда**настенный, под гибку*80×330 мм, 3 мм*Размеры, цена и DXF

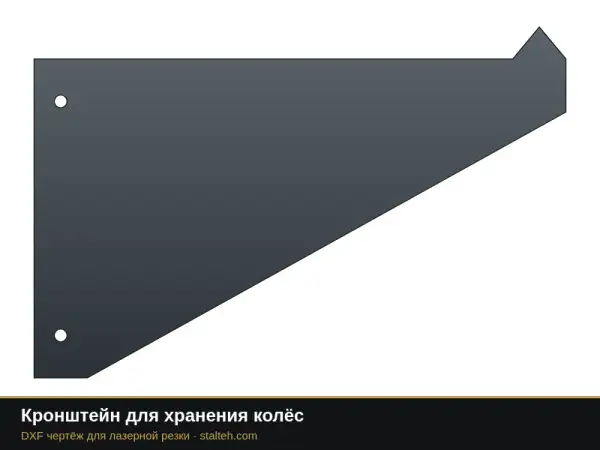

Кронштейн для хранения колёс: DXF чертёж для лазерной резки — **Кронштейн для хранения колёс**настенный, пара*500×330 мм, 5 мм, 2 дет.*Размеры, цена и DXF

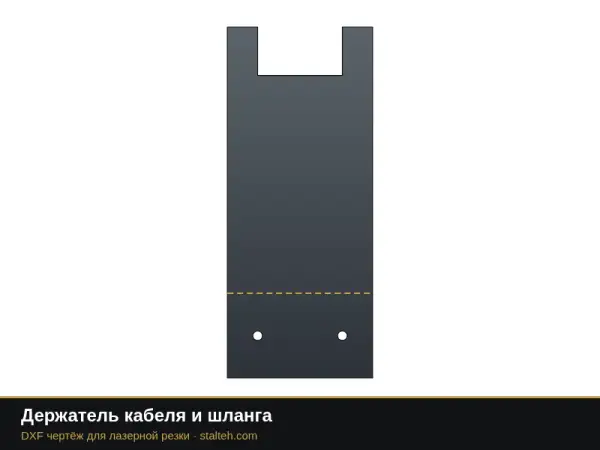

Держатель кабеля и шланга: DXF чертёж для лазерной резки — **Держатель кабеля и шланга**настенная вешалка-петля*120×290 мм, 3 мм*Размеры, цена и DXF

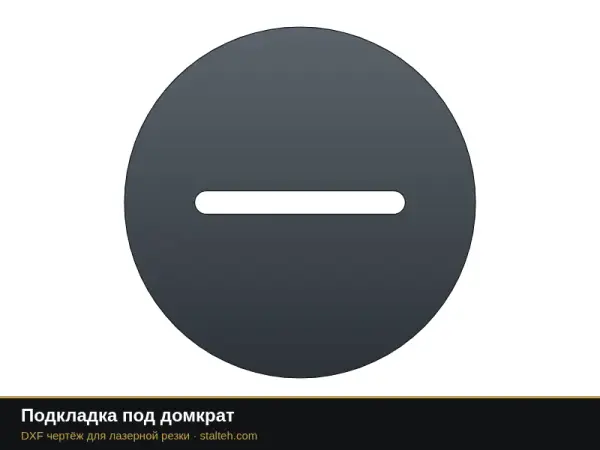

Подкладка под домкрат: DXF чертёж для лазерной резки — **Подкладка под домкрат**с пазом под порог*120×120 мм, 6 мм*Размеры, цена и DXF

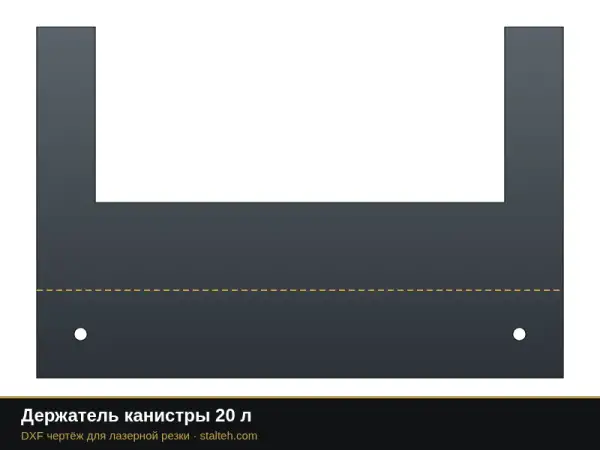

Держатель канистры 20 л: DXF чертёж для лазерной резки — **Держатель канистры 20 л**настенный, развёртка*360×240 мм, 2 мм*Размеры, цена и DXF

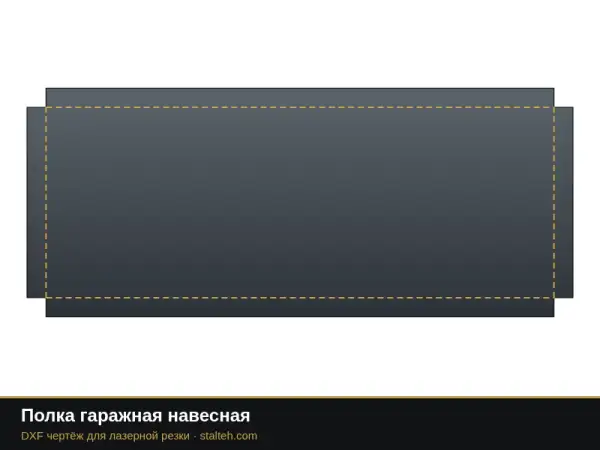

Полка гаражная навесная: DXF чертёж для лазерной резки — **Полка гаражная навесная**развёртка с бортиками*860×360 мм, 1,5 мм*Размеры, цена и DXF

Шайба круглая увеличенная М10: DXF чертёж для лазерной резки — **Шайба круглая увеличенная М10**d 11, D 30, s 2.530×30 мм, 2,5 ммРазмеры, цена и DXF

Шайба круглая увеличенная М12: DXF чертёж для лазерной резки — **Шайба круглая увеличенная М12**d 13, D 37, s 337×37 мм, 3 ммРазмеры, цена и DXF

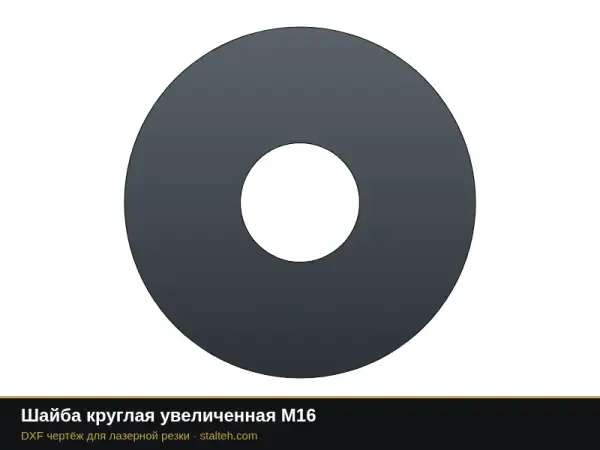

Шайба круглая увеличенная М16: DXF чертёж для лазерной резки — **Шайба круглая увеличенная М16**d 17, D 50, s 350×50 мм, 3 ммРазмеры, цена и DXF

Шайба круглая увеличенная М20: DXF чертёж для лазерной резки — **Шайба круглая увеличенная М20**d 22, D 60, s 460×60 мм, 4 ммРазмеры, цена и DXF

Шайба круглая увеличенная М24: DXF чертёж для лазерной резки — **Шайба круглая увеличенная М24**d 26, D 72, s 572×72 мм, 5 ммРазмеры, цена и DXF

Шайба круглая увеличенная М8: DXF чертёж для лазерной резки — **Шайба круглая увеличенная М8**d 9, D 24, s 224×24 мм, 2 ммРазмеры, цена и DXF

Шайба круглая увеличенная М30: DXF чертёж для лазерной резки — **Шайба круглая увеличенная М30**d 33, D 92, s 692×92 мм, 6 ммРазмеры, цена и DXF

Шайба круглая увеличенная М36: DXF чертёж для лазерной резки — **Шайба круглая увеличенная М36**d 39, D 110, s 8110×110 мм, 8 ммРазмеры, цена и DXF

02 · Под резку

Как подготовлены чертежи

Чертёж можно сразу отдавать в резку.

Что проверено	Как сделано
Выпадающие части	нет: внутренние участки силуэтов и цифр соединены перемычками
Перемычки	не тоньше 1,5 мм и не тоньше 0,9 толщины листа
Отверстия	с отступом от края и между собой не меньше той же перемычки
Формат	DXF R12, миллиметры, масштаб 1:1, замкнутые контуры

03 · Разделы

Другие разделы DXF каталога

Все разделы и генератор на одной странице.

04 · Вопросы

Частые вопросы

Это бесплатно?

Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании.

Не выпадут ли детали при резке?

Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.

Можно ли изменить размер?

Да. Нажмите на изделие: в генераторе задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.

Можно ли заказать резку?

Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 10 000 ₽.

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
