Прислать чертежи →DXF ножи ковша мини-погрузчиков по маркам
Чертежи сменных деталей для мини-погрузчиков с ковшом от 910 до 1980 мм по маркам и моделям: болтовой нож ковша и боковые ножи. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.
Каталог: 92 изделия
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Размеры по каталожным номерам
Ножи, размеры которых сверены по данным производителя и продавцов.
Размеры этих ножей взяты из карточек производителя и данных продавцов запчастей по каталожным номерам. Где шаг отверстий не опубликован, он оценён: это указано в описании чертежа и в таблице.
| Деталь и номер | Размер, мм | Отверстия | Источник размеров |
|---|---|---|---|

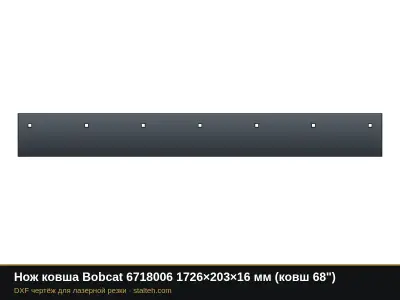

| Нож ковша Bobcat 6718006 | 1726×203×16 | 7, шаг и отступы из карточки производителя | карточка производителя |

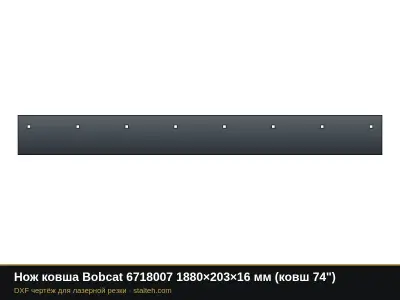

| Нож ковша Bobcat 6718007 | 1880×203×16 | 8, шаг и отступы из карточки производителя | карточка производителя |
| Нож ковша Bobcat 6718008 | 2036×203×16 | 8, шаг и отступы из карточки производителя | карточка производителя |

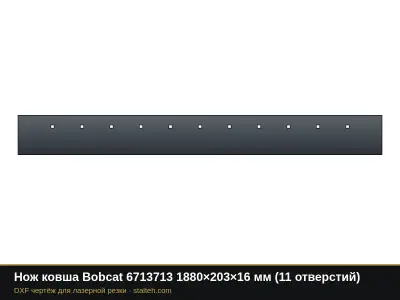

| Нож ковша Bobcat 6713713 | 1880×203×16 | 11, шаг из карточки производителя, раскладку сверьте по образцу | карточка производителя |

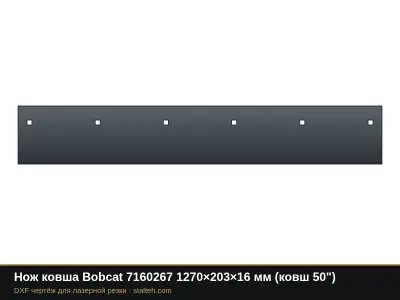

| Нож ковша Bobcat 7160267 | 1270×203×16 | 6, раскладку сверьте по образцу | карточка производителя |

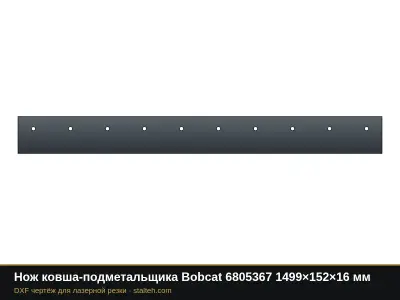

| Нож ковша-подметальщика Bobcat 6805367 | 1499×152×16 | 10, шаг из карточки производителя, раскладку сверьте по образцу | карточка производителя |

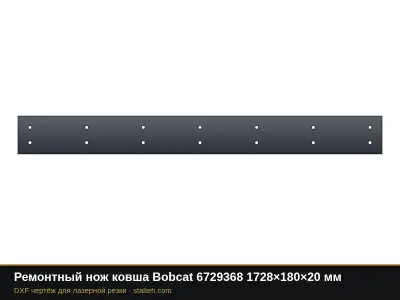

| Ремонтный нож ковша Bobcat 6729368 | 1728×180×20 | 14, раскладку сверьте по образцу | данные продавцов |

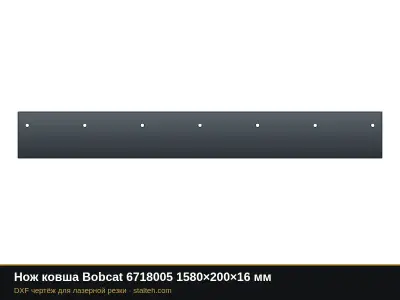

| Нож ковша Bobcat 6718005 | 1580×200×16 | 7, раскладку сверьте по образцу | данные продавцов |
| Нож ковша МКСМ-800 | 1700×150×12 | без отверстий (приварной) | данные продавцов |

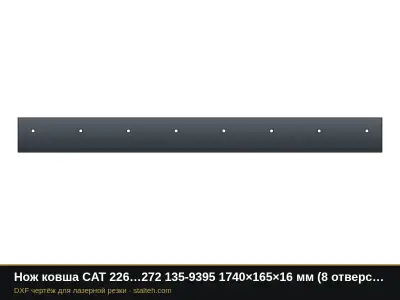

| Нож ковша CAT 226…272 135-9395 | 1740×165×16 | 8, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

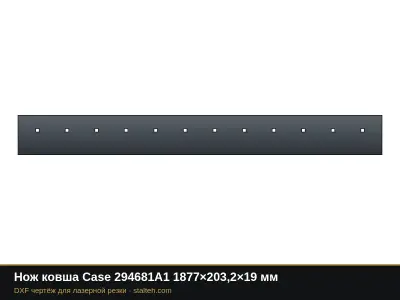

| Нож ковша Case 294681A1 | 1877×203,2×19 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

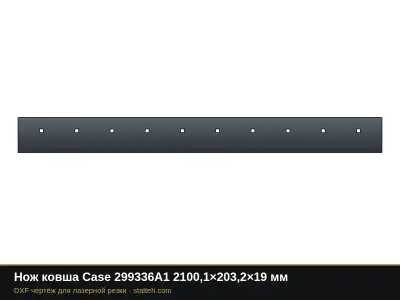

| Нож ковша Case 299336A1 | 2100,1×203,2×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож ковша Bobcat 6661453 | 1733,5×203,2×15,9 | 11, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож ковша Bobcat 6661455 | 2019,3×203,2×19 | 13, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

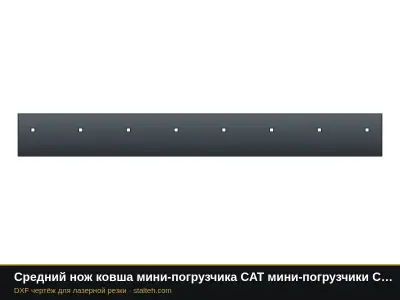

| Средний нож ковша мини-погрузчика CAT мини-погрузчики CAT 174-7973 | 1743,1×203,2×19 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

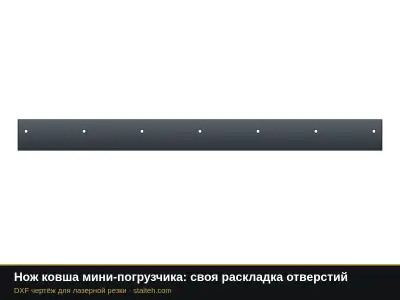

| Нож ковша мини-погрузчика: своя раскладка отверстий | см. чертёж | 7, шаг и отступы из данных продавца | параметрическая заготовка |
| Износостойкая накладка ковша мини-погрузчика: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |

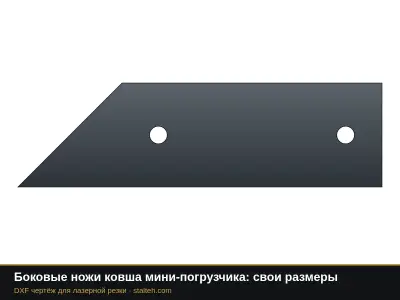

| Боковые ножи ковша мини-погрузчика: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |
Чертёж открывается в генераторе: можно изменить длину, высоту, шаг и диаметр отверстий под вашу деталь. Нет нужного номера? Пришлите размеры старого ножа на info@stalteh.com.
Детали мини-погрузчиков по маркам
Как выбрать деталь, подобрать размер и сталь.

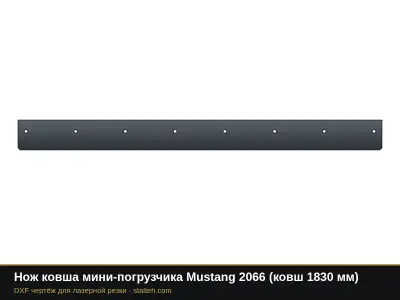

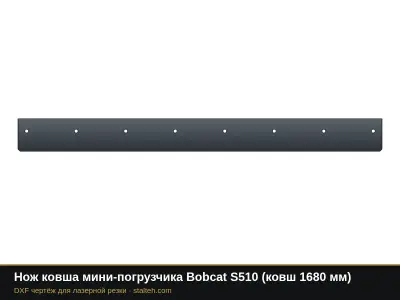

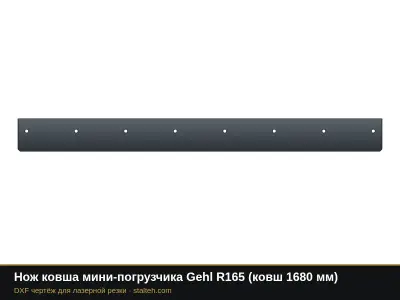

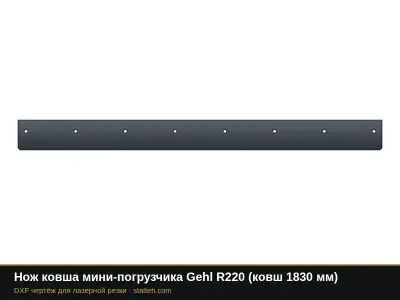

В разделе чертежи сменных деталей для мини-погрузчиков с ковшом от 910 до 1980 мм: болтовой нож ковша и боковые ножи. Детали сгруппированы по маркам: Bobcat, Case, JCB, CAT, New Holland, Gehl, Locust, Wecan, Lonking, Mustang, МКСМ, Универсальные заготовки. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: ножи ковша мини-погрузчика на заказ. Детали по маркам: детали Bobcat, детали Case, детали JCB, детали CAT, детали New Holland, детали Lonking.
