Разборные мангалы на шипах от 350 до 1000 мм, костровые чаши, решётки-гриль, колосники и дровницы. Отверстия под шампуры и пазы стоят по центру, зазор под толщину металла заложен.

01 · Каталог

DXF чертежи мангалов, костровых чаш и решёток

Нажмите на изделие: откроется генератор, где можно поменять размеры, толщину и скачать DXF.

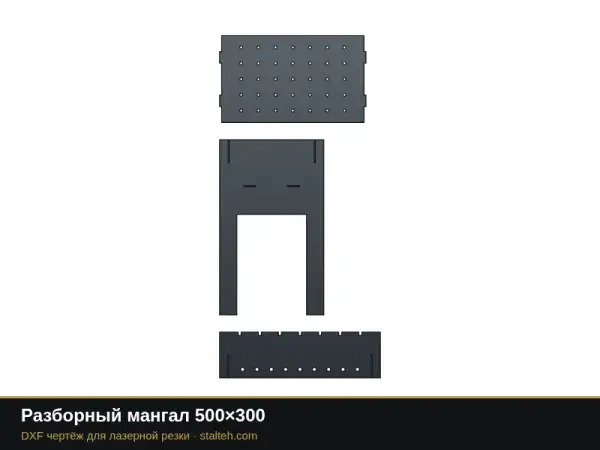

Разборный мангал 500×300: DXF чертёж для лазерной резки — **Разборный мангал 500×300**5 деталей на шипах, без сварки*560×1223 мм, 3 мм, 5 дет.*Размеры, цена и DXF

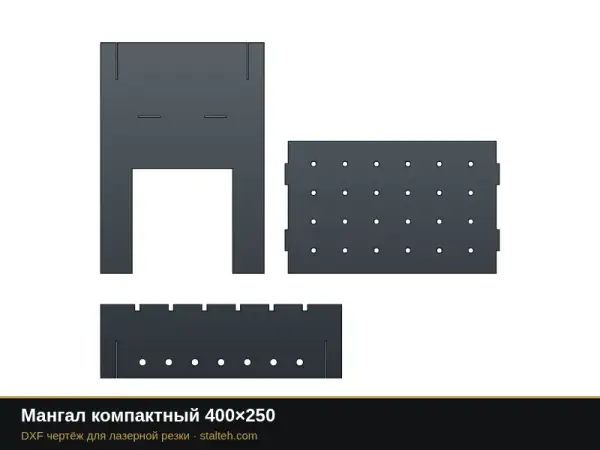

Мангал компактный 400×250: DXF чертёж для лазерной резки — **Мангал компактный 400×250**походный, на шипах*761×670 мм, 2 мм, 5 дет.*Размеры, цена и DXF

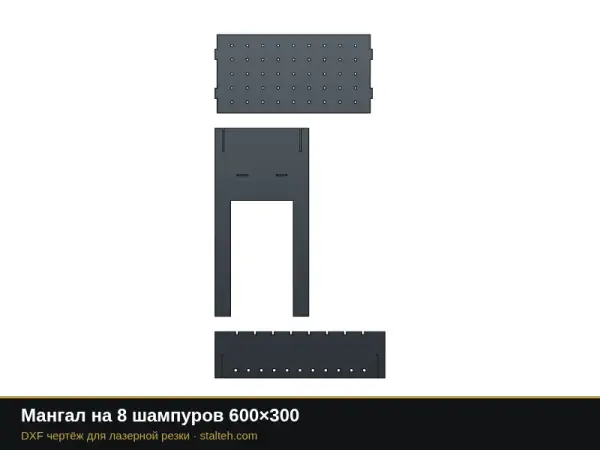

Мангал на 8 шампуров 600×300: DXF чертёж для лазерной резки — **Мангал на 8 шампуров 600×300**на шипах, 4 мм*660×1364 мм, 4 мм, 5 дет.*Размеры, цена и DXF

Костровая чаша разборная 600×600: DXF чертёж для лазерной резки — **Костровая чаша разборная 600×600**4 борта на пазах и дно на шипах, без сварки*600×1480 мм, 3 мм, 5 дет.*Размеры, цена и DXF

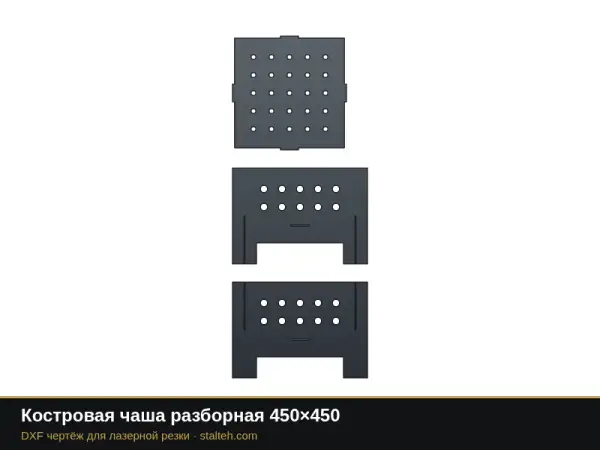

Костровая чаша разборная 450×450: DXF чертёж для лазерной резки — **Костровая чаша разборная 450×450**компактная, 4 борта и дно на пазах*450×1170 мм, 3 мм, 5 дет.*Размеры, цена и DXF

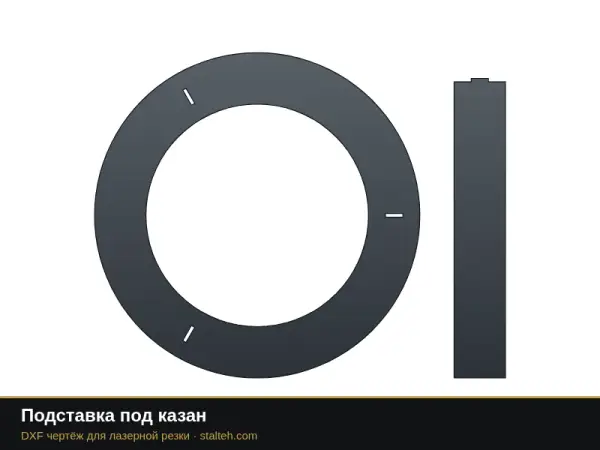

Подставка под казан: DXF чертёж для лазерной резки — **Подставка под казан**кольцо и 3 ноги на пазах*480×410 мм, 4 мм, 4 дет.*Размеры, цена и DXF

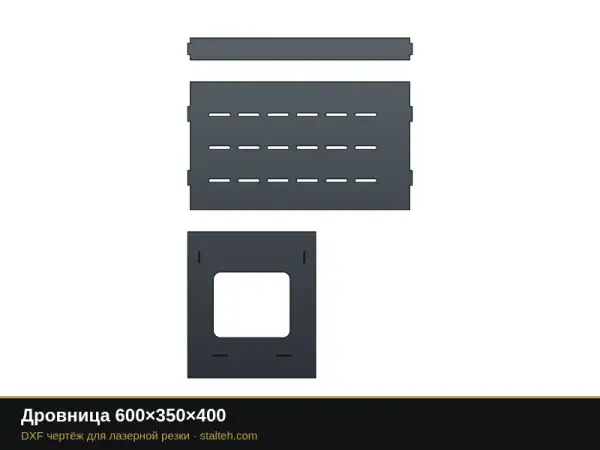

Дровница 600×350×400: DXF чертёж для лазерной резки — **Дровница 600×350×400**5 деталей на шипах*614×960 мм, 2 мм, 5 дет.*Размеры, цена и DXF

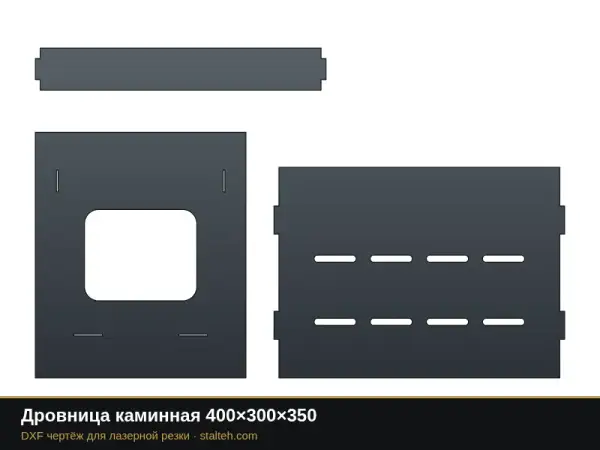

Дровница каминная 400×300×350: DXF чертёж для лазерной резки — **Дровница каминная 400×300×350**для дома*754×500 мм, 2 мм, 5 дет.*Размеры, цена и DXF

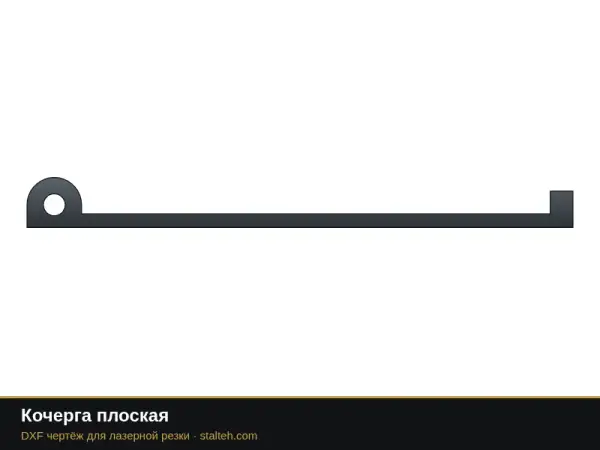

Кочерга плоская: DXF чертёж для лазерной резки — **Кочерга плоская**для мангала и камина*600×55 мм, 4 мм*Размеры, цена и DXF

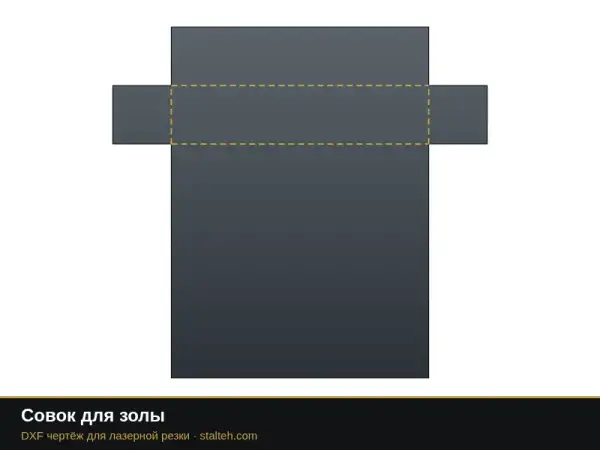

Совок для золы: DXF чертёж для лазерной резки — **Совок для золы**развёртка под гибку*320×300 мм, 1,5 мм*Размеры, цена и DXF

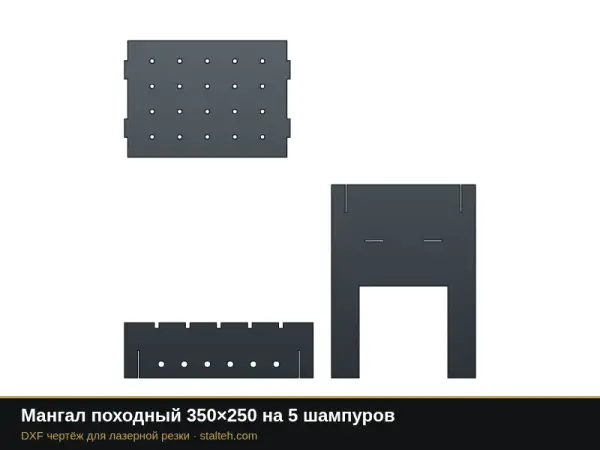

Мангал походный 350×250 на 5 шампуров: DXF чертёж для лазерной резки — **Мангал походный 350×250 на 5 шампуров**разборный, 5 деталей на шипах, без сварки*763×763 мм, 3 мм, 5 дет.*Размеры, цена и DXF

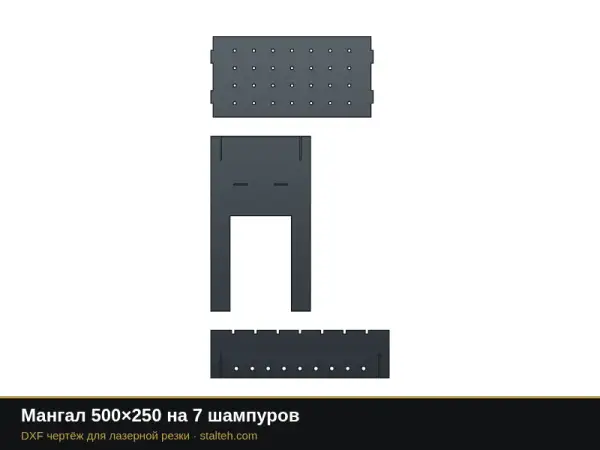

Мангал 500×250 на 7 шампуров: DXF чертёж для лазерной резки — **Мангал 500×250 на 7 шампуров**разборный, 5 деталей на шипах, без сварки*560×1103 мм, 3 мм, 5 дет.*Размеры, цена и DXF

Мангал широкий 600×350 на 8 шампуров: DXF чертёж для лазерной резки — **Мангал широкий 600×350 на 8 шампуров**разборный, 5 деталей на шипах, без сварки*660×1413 мм, 3 мм, 5 дет.*Размеры, цена и DXF

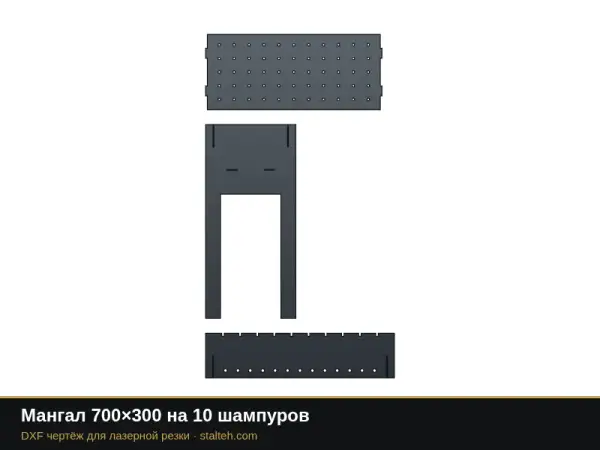

Мангал 700×300 на 10 шампуров: DXF чертёж для лазерной резки — **Мангал 700×300 на 10 шампуров**разборный, 5 деталей на шипах, без сварки*760×1413 мм, 3 мм, 5 дет.*Размеры, цена и DXF

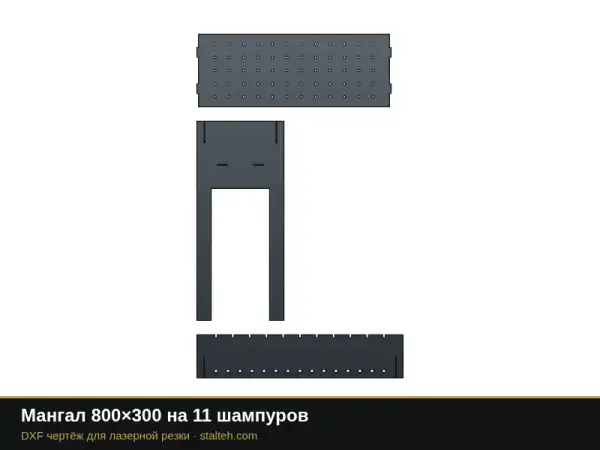

Мангал 800×300 на 11 шампуров: DXF чертёж для лазерной резки — **Мангал 800×300 на 11 шампуров**разборный, 5 деталей на шипах, без сварки*860×1463 мм, 3 мм, 5 дет.*Размеры, цена и DXF

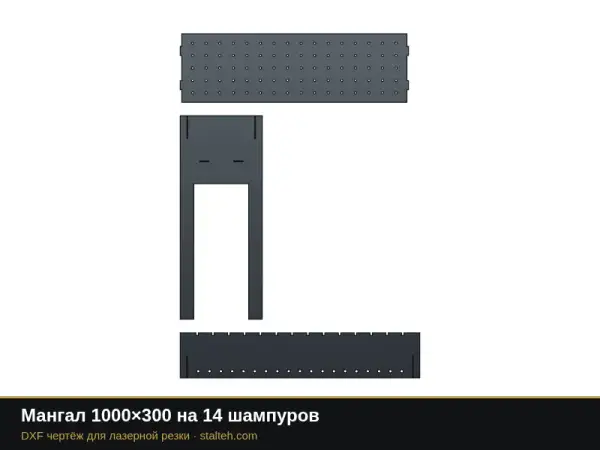

Мангал 1000×300 на 14 шампуров: DXF чертёж для лазерной резки — **Мангал 1000×300 на 14 шампуров**разборный, 5 деталей на шипах, без сварки*1060×1553 мм, 3 мм, 5 дет.*Размеры, цена и DXF

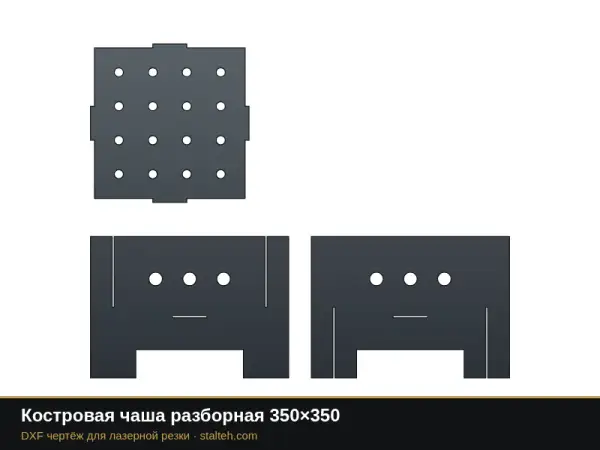

Костровая чаша разборная 350×350: DXF чертёж для лазерной резки — **Костровая чаша разборная 350×350**4 борта на пазах и дно на шипах, без сварки*740×620 мм, 3 мм, 5 дет.*Размеры, цена и DXF

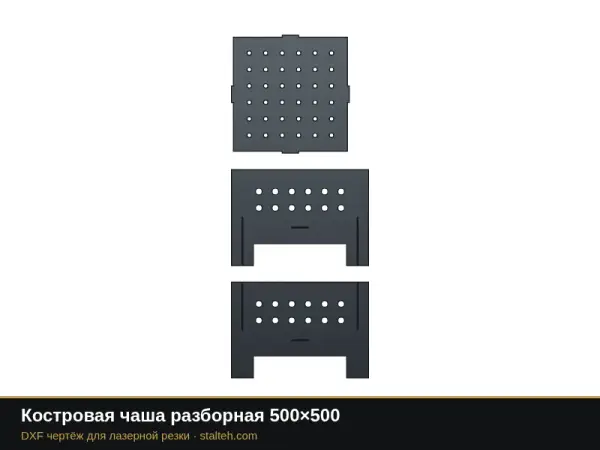

Костровая чаша разборная 500×500: DXF чертёж для лазерной резки — **Костровая чаша разборная 500×500**4 борта на пазах и дно на шипах, без сварки*500×1280 мм, 3 мм, 5 дет.*Размеры, цена и DXF

Костровая чаша разборная 700×700: DXF чертёж для лазерной резки — **Костровая чаша разборная 700×700**4 борта на пазах и дно на шипах, без сварки*700×1680 мм, 3 мм, 5 дет.*Размеры, цена и DXF

Костровая чаша разборная 800×800: DXF чертёж для лазерной резки — **Костровая чаша разборная 800×800**4 борта на пазах и дно на шипах, без сварки*800×1880 мм, 3 мм, 5 дет.*Размеры, цена и DXF

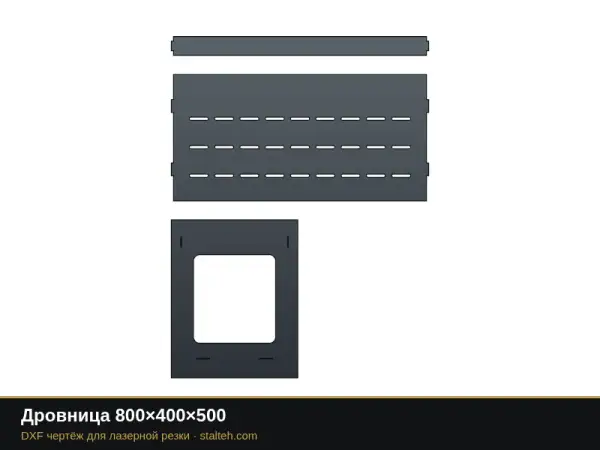

Дровница 800×400×500: DXF чертёж для лазерной резки — **Дровница 800×400×500**5 деталей на шипах*814×1110 мм, 2 мм, 5 дет.*Размеры, цена и DXF

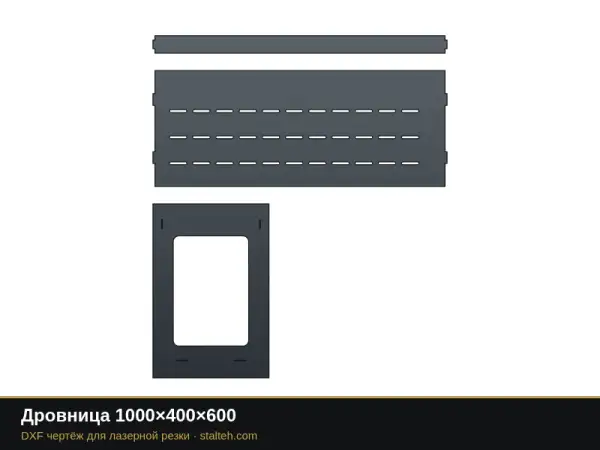

Дровница 1000×400×600: DXF чертёж для лазерной резки — **Дровница 1000×400×600**5 деталей на шипах*1014×1210 мм, 2 мм, 5 дет.*Размеры, цена и DXF

Решётка-гриль круглая Ø400: DXF чертёж для лазерной резки — **Решётка-гриль круглая Ø400**прорези с крестом перемычек против коробления, кромка 20 мм*400×400 мм, 3 мм*Размеры, цена и DXF

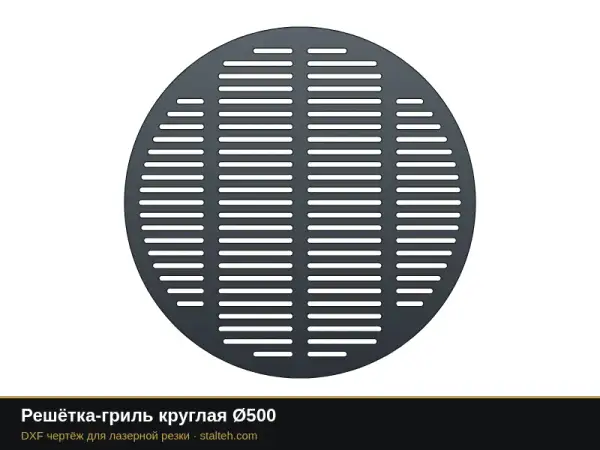

Решётка-гриль круглая Ø500: DXF чертёж для лазерной резки — **Решётка-гриль круглая Ø500**прорези с крестом перемычек против коробления, кромка 20 мм*500×500 мм, 3 мм*Размеры, цена и DXF

Решётка-гриль круглая Ø600: DXF чертёж для лазерной резки — **Решётка-гриль круглая Ø600**прорези с крестом перемычек против коробления, кромка 20 мм*600×600 мм, 3 мм*Размеры, цена и DXF

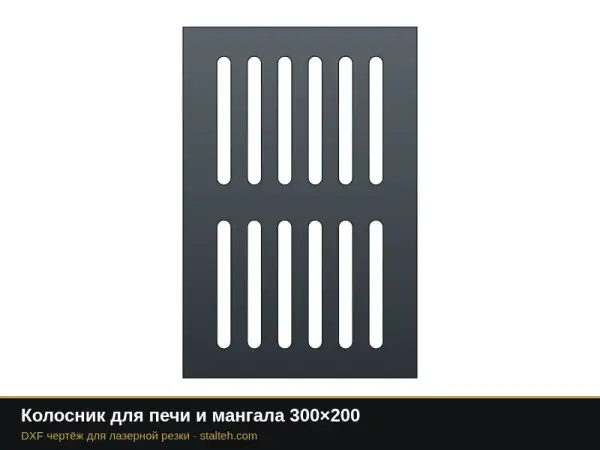

Колосник для печи и мангала 300×200: DXF чертёж для лазерной резки — **Колосник для печи и мангала 300×200**продольные прорези, средняя перемычка от прогиба*200×300 мм, 6 мм*Размеры, цена и DXF

Колосник для печи и мангала 400×250: DXF чертёж для лазерной резки — **Колосник для печи и мангала 400×250**продольные прорези, средняя перемычка от прогиба*250×400 мм, 6 мм*Размеры, цена и DXF

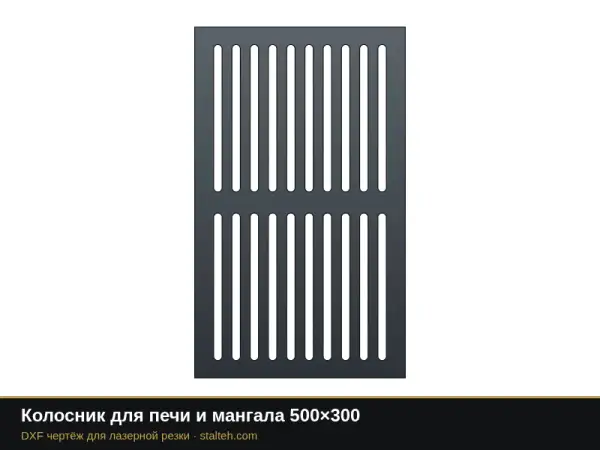

Колосник для печи и мангала 500×300: DXF чертёж для лазерной резки — **Колосник для печи и мангала 500×300**продольные прорези, средняя перемычка от прогиба*300×500 мм, 6 мм*Размеры, цена и DXF

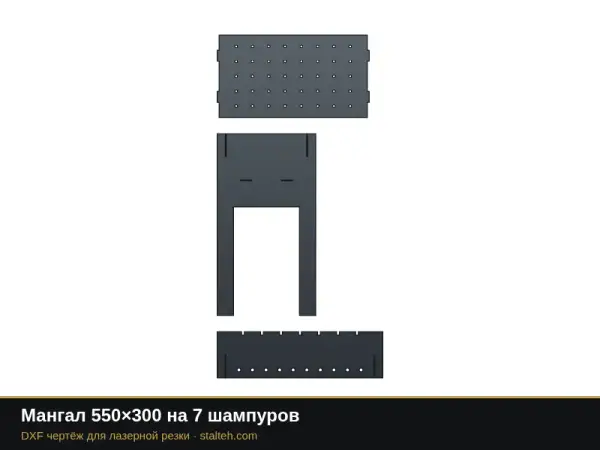

Мангал 550×300 на 7 шампуров: DXF чертёж для лазерной резки — **Мангал 550×300 на 7 шампуров**5 деталей на шипах, без сварки*610×1293 мм, 3 мм, 5 дет.*Размеры, цена и DXF

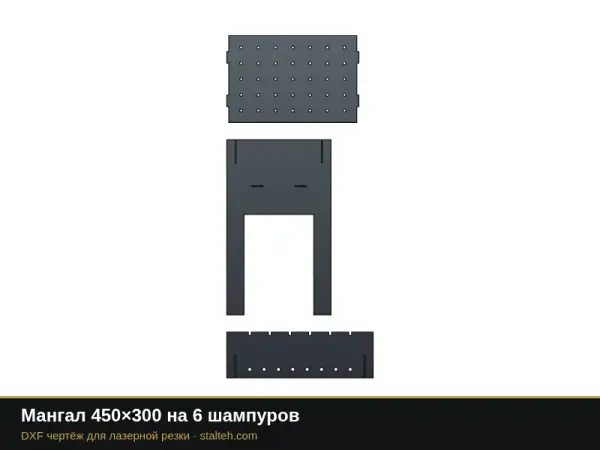

Мангал 450×300 на 6 шампуров: DXF чертёж для лазерной резки — **Мангал 450×300 на 6 шампуров**5 деталей на шипах, без сварки*510×1223 мм, 3 мм, 5 дет.*Размеры, цена и DXF

Мангал 900×300 на 12 шампуров: DXF чертёж для лазерной резки — **Мангал 900×300 на 12 шампуров**разборный, 5 деталей на шипах, без сварки*960×1503 мм, 3 мм, 5 дет.*Размеры, цена и DXF

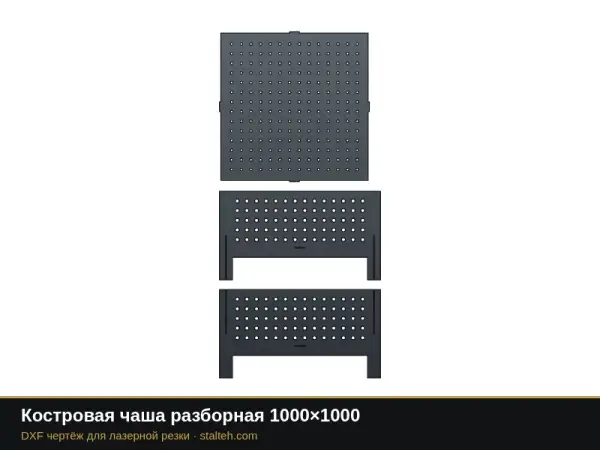

Костровая чаша разборная 1000×1000: DXF чертёж для лазерной резки — **Костровая чаша разборная 1000×1000**4 борта на пазах и дно на шипах, без сварки*1000×2181 мм, 4 мм, 5 дет.*Размеры, цена и DXF

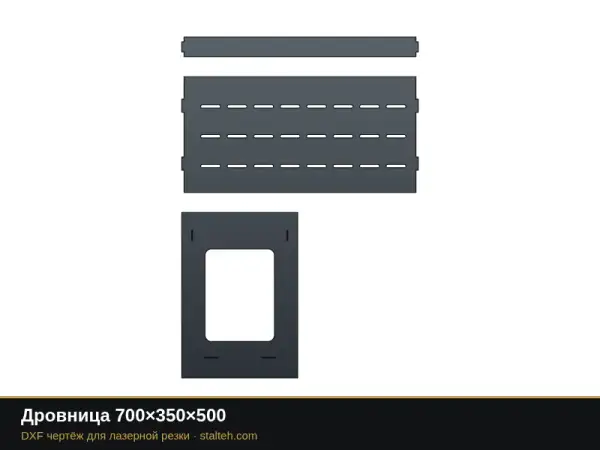

Дровница 700×350×500: DXF чертёж для лазерной резки — **Дровница 700×350×500**5 деталей на шипах*714×1060 мм, 2 мм, 5 дет.*Размеры, цена и DXF

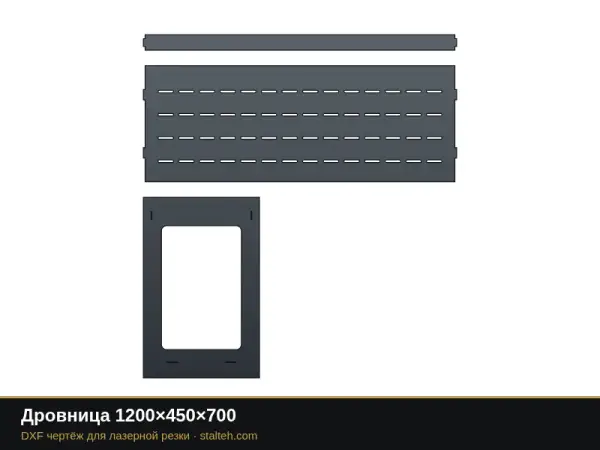

Дровница 1200×450×700: DXF чертёж для лазерной резки — **Дровница 1200×450×700**5 деталей на шипах*1214×1360 мм, 2 мм, 5 дет.*Размеры, цена и DXF

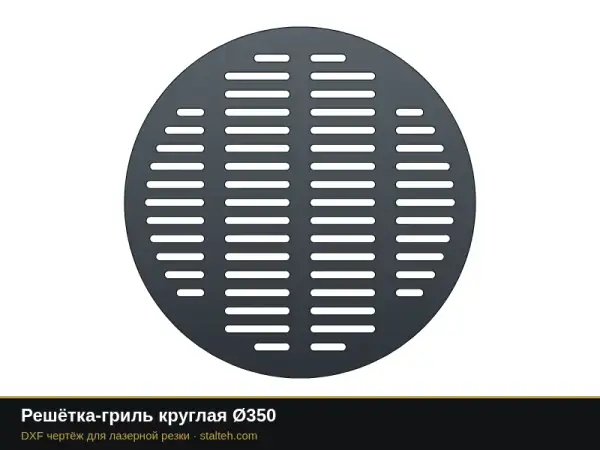

Решётка-гриль круглая Ø350: DXF чертёж для лазерной резки — **Решётка-гриль круглая Ø350**прорези с крестом перемычек против коробления, кромка 20 мм*350×350 мм, 3 мм*Размеры, цена и DXF

Решётка-гриль круглая Ø450: DXF чертёж для лазерной резки — **Решётка-гриль круглая Ø450**прорези с крестом перемычек против коробления, кромка 20 мм*450×450 мм, 3 мм*Размеры, цена и DXF

Решётка-гриль круглая Ø700: DXF чертёж для лазерной резки — **Решётка-гриль круглая Ø700**прорези с крестом перемычек против коробления, кромка 20 мм*700×700 мм, 4 мм*Размеры, цена и DXF

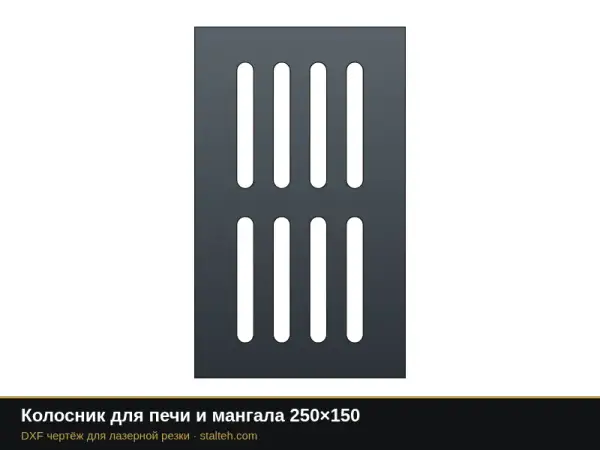

Колосник для печи и мангала 250×150: DXF чертёж для лазерной резки — **Колосник для печи и мангала 250×150**продольные прорези, средняя перемычка от прогиба*150×250 мм, 6 мм*Размеры, цена и DXF

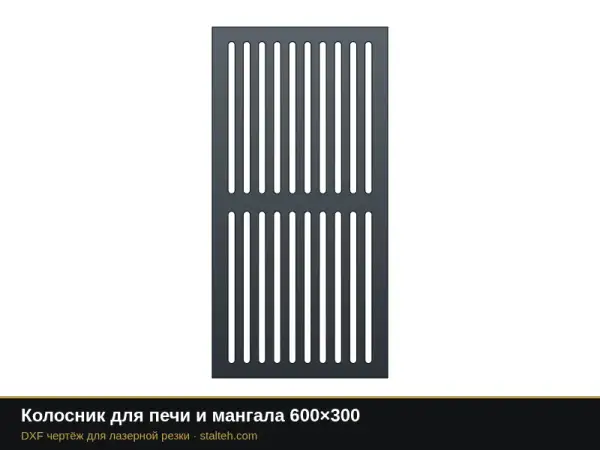

Колосник для печи и мангала 600×300: DXF чертёж для лазерной резки — **Колосник для печи и мангала 600×300**продольные прорези, средняя перемычка от прогиба*300×600 мм, 6 мм*Размеры, цена и DXF

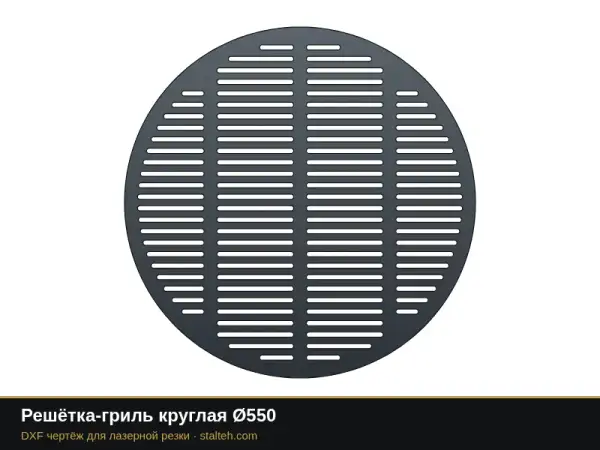

Решётка-гриль круглая Ø550: DXF чертёж для лазерной резки — **Решётка-гриль круглая Ø550**прорези с крестом перемычек против коробления, кромка 20 мм*550×550 мм, 3 мм*Размеры, цена и DXF

02 · Под резку

Как подготовлены чертежи

Чертёж можно сразу отдавать в резку.

Что проверено	Как сделано
Выпадающие части	нет: внутренние участки силуэтов и цифр соединены перемычками
Перемычки	не тоньше 1,5 мм и не тоньше 0,9 толщины листа
Отверстия	с отступом от края и между собой не меньше той же перемычки
Формат	DXF R12, миллиметры, масштаб 1:1, замкнутые контуры

03 · Разделы

Другие разделы DXF каталога

Все разделы и генератор на одной странице.

04 · Вопросы

Частые вопросы

Это бесплатно?

Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании.

Не выпадут ли детали при резке?

Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.

Можно ли изменить размер?

Да. Нажмите на изделие: в генераторе задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.

Можно ли заказать резку?

Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 10 000 ₽.

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
