info@stalteh.com +7 (812) 600-10-08Панно с городами мира: DXF для лазерной резки

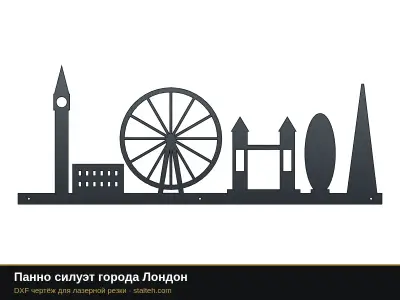

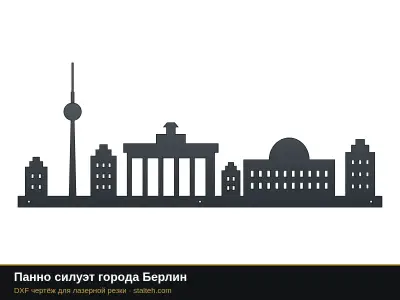

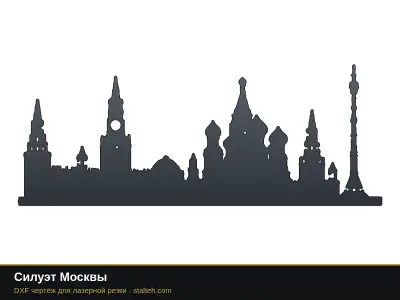

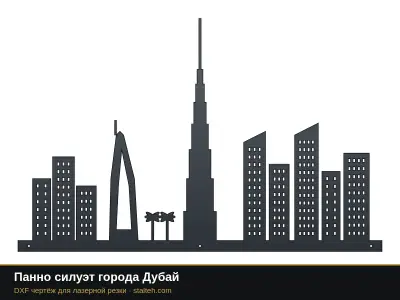

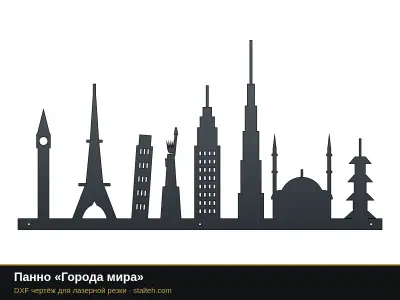

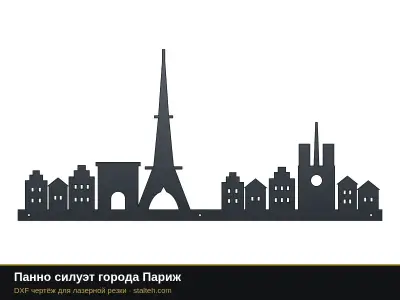

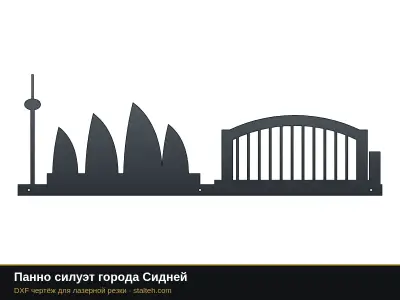

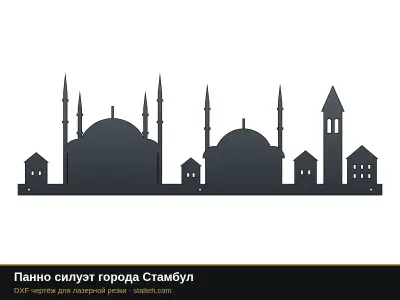

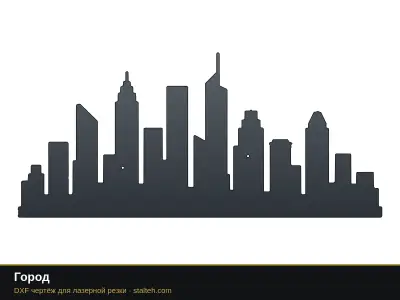

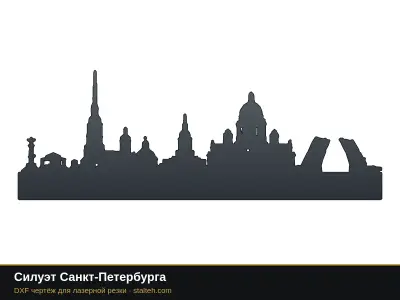

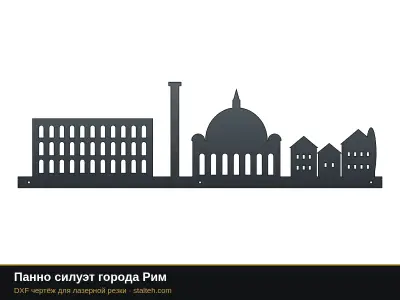

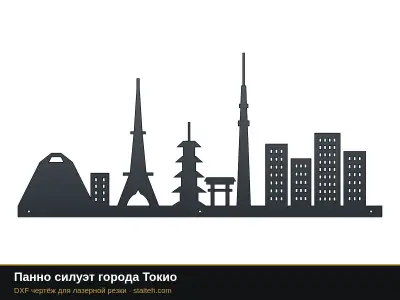

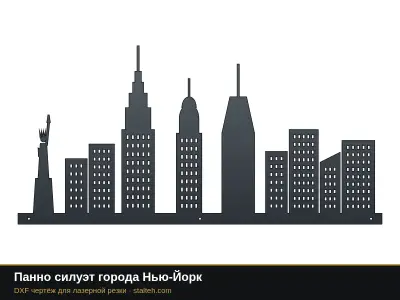

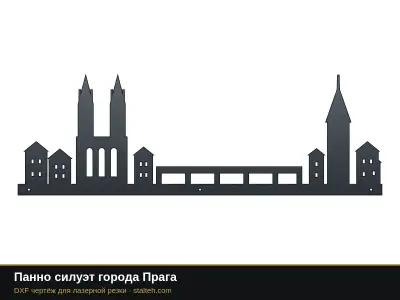

Силуэты городов для стены в гостиной, кафе, офисе или турагентстве. Каждый город узнаётся по главным зданиям: Эйфелева башня и Триумфальная арка, Биг-Бен и колесо обозрения, статуя Свободы и Эмпайр-стейт-билдинг, Колизей, Бурдж-Халифа, Фудзи и пагода, мечети Стамбула, Бранденбургские ворота, Карлов мост, оперный театр в Сиднее. Есть сборное панно «Города мира», силуэты Москвы и Петербурга, а также Казани, Нижнего Новгорода, Владивостока, Сочи, Екатеринбурга, Новосибирска, Калининграда и Мурманска. Всё стоит на общем основании, поэтому панно режется одной деталью, окна и арки вырезаны с перемычками не тоньше 4,5 мм. Ширину задайте в генераторе, высота меняется пропорционально.
Каталог: 25 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.

























Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Панно с городами России и мира в интерьере
Визуализации больших панно с силуэтами городов: Москва, Петербург, Казань, Нижний Новгород, Владивосток, Сочи, Екатеринбург, Новосибирск, Калининград, Мурманск и столицы мира. Нажмите «Открыть похожий чертёж»: панно этого города откроется в генераторе, где можно задать ширину и узнать цену резки.




















Изображения: визуализации. Чертежи в каталоге проще, чтобы резаться одной деталью без тонких перемычек. Детальное панно, как на картинке, с водой, деревьями и окнами, изготовим по запросу из стали, нержавейки или латуни: размеры и цену согласуем после эскиза.
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Как чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
