DXF шестерни и цепные звёздочки

Эвольвентные шестерни модуля 1,5–5 и звёздочки под цепи 08B, 10B, 12B, 16B. Посадочное отверстие со шпоночным пазом задаётся в генераторе. Для нагруженных передач после резки нужна термообработка.

01 · Каталог

Каталог: 30 изделий

Поиск по названию. Под каждым изделием ориентир стоимости резки с металлом.

Шестерня m1,5 z20: DXF чертёж для лазерной резки
Шестерня m1,5 z20эвольвента 20°, Da 33 мм, делительный Ø30 мм
Шестерня m1,5 z30: DXF чертёж для лазерной резки
Шестерня m1,5 z30эвольвента 20°, Da 48 мм, делительный Ø45 мм

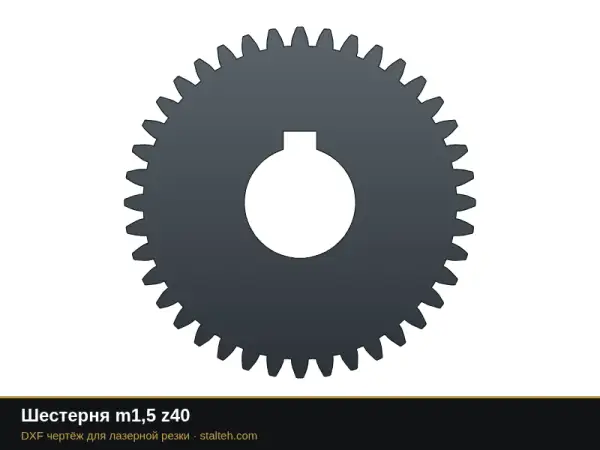

Шестерня m1,5 z40: DXF чертёж для лазерной резки
Шестерня m1,5 z40эвольвента 20°, Da 63 мм, делительный Ø60 мм

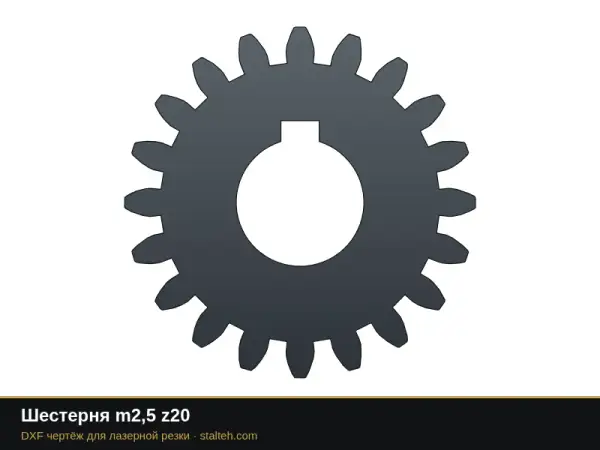

Шестерня m2,5 z20: DXF чертёж для лазерной резки
Шестерня m2,5 z20эвольвента 20°, Da 55 мм, делительный Ø50 мм

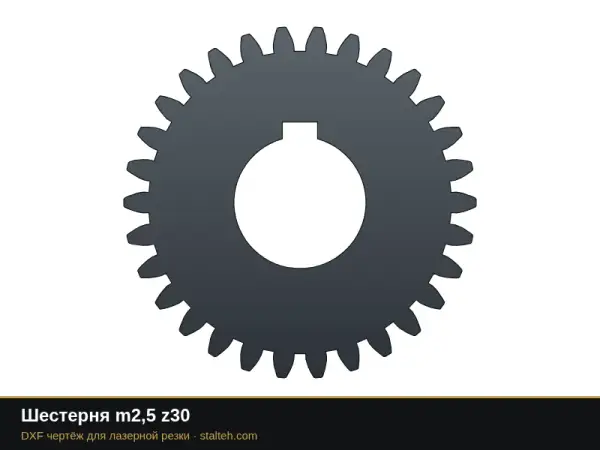

Шестерня m2,5 z30: DXF чертёж для лазерной резки
Шестерня m2,5 z30эвольвента 20°, Da 80 мм, делительный Ø75 мм

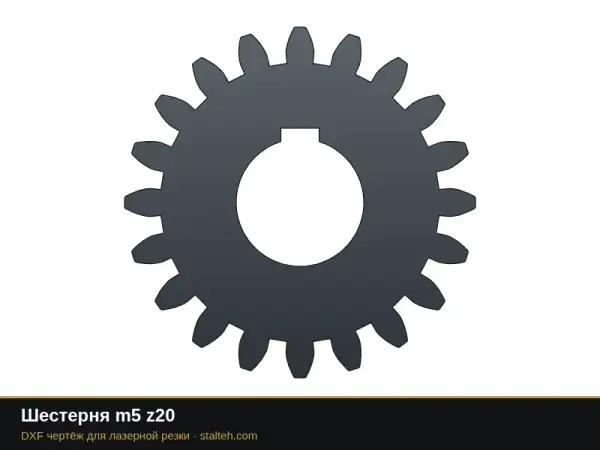

Шестерня m5 z20: DXF чертёж для лазерной резки
Шестерня m5 z20эвольвента 20°, Da 110 мм, делительный Ø100 мм

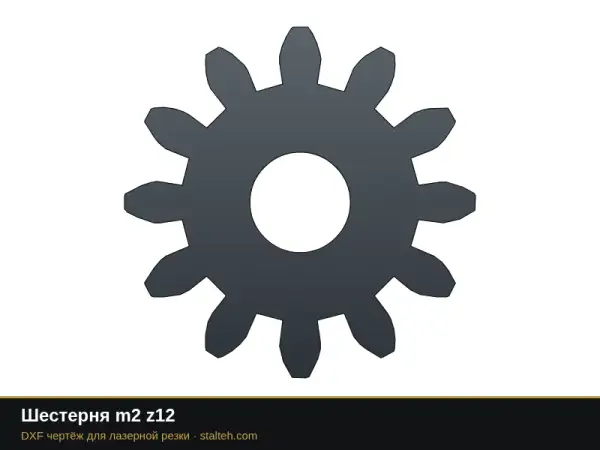

Шестерня m2 z12: DXF чертёж для лазерной резки
Шестерня m2 z12эвольвента 20°, Da 28 мм, делительный Ø24 мм

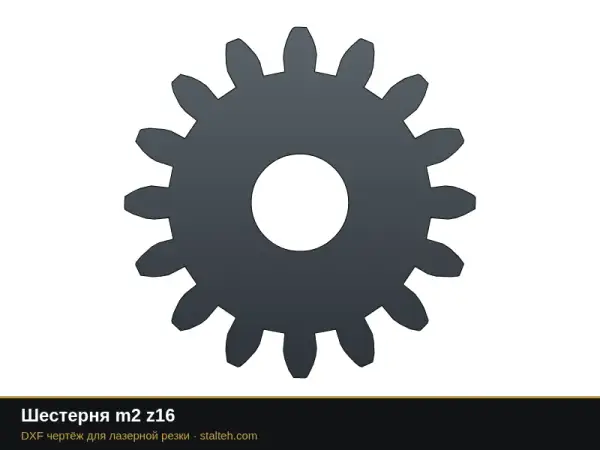

Шестерня m2 z16: DXF чертёж для лазерной резки
Шестерня m2 z16эвольвента 20°, Da 36 мм, делительный Ø32 мм
Шестерня m2 z20: DXF чертёж для лазерной резки
Шестерня m2 z20эвольвента 20°, Da 44 мм, делительный Ø40 мм

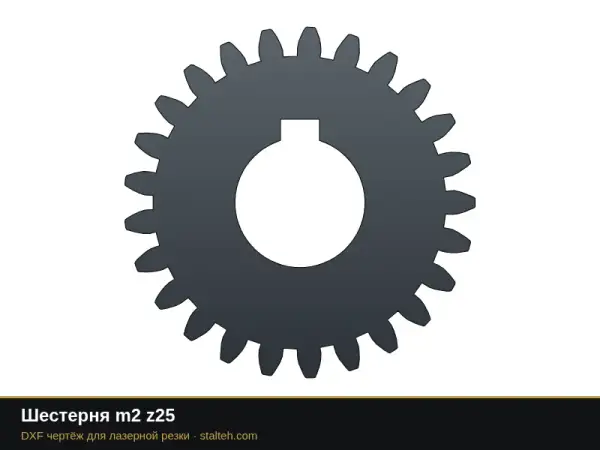

Шестерня m2 z25: DXF чертёж для лазерной резки
Шестерня m2 z25эвольвента 20°, Da 54 мм, делительный Ø50 мм
Шестерня m2 z30: DXF чертёж для лазерной резки
Шестерня m2 z30эвольвента 20°, Da 64 мм, делительный Ø60 мм

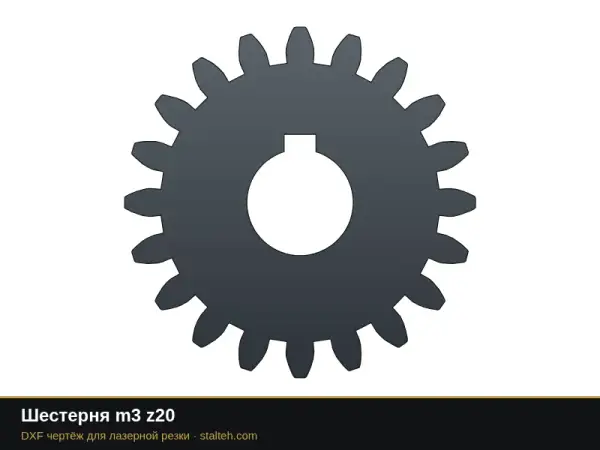

Шестерня m3 z20: DXF чертёж для лазерной резки
Шестерня m3 z20эвольвента 20°, Da 66 мм, делительный Ø60 мм
Шестерня m3 z30: DXF чертёж для лазерной резки
Шестерня m3 z30эвольвента 20°, Da 96 мм, делительный Ø90 мм

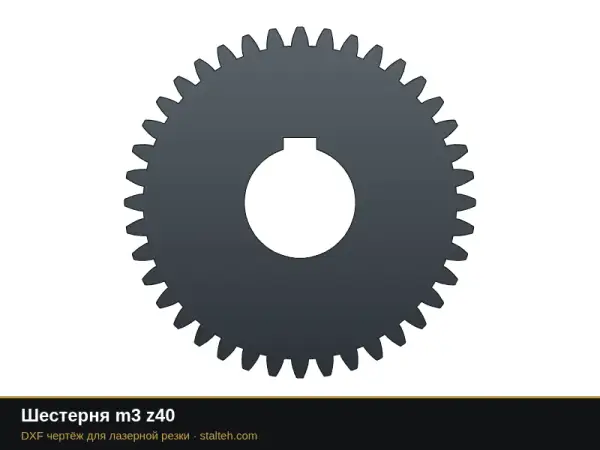

Шестерня m3 z40: DXF чертёж для лазерной резки
Шестерня m3 z40эвольвента 20°, Da 126 мм, делительный Ø120 мм

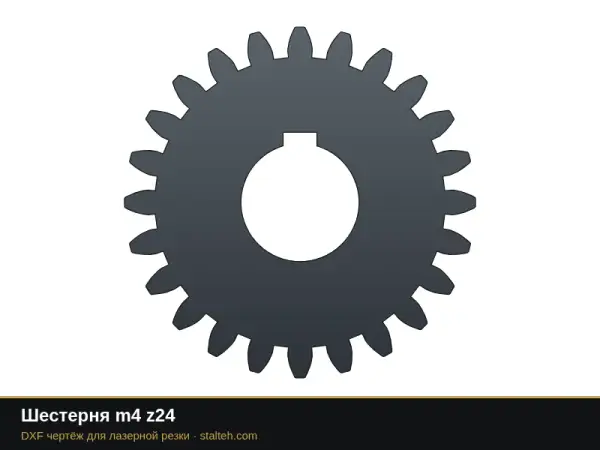

Шестерня m4 z24: DXF чертёж для лазерной резки
Шестерня m4 z24эвольвента 20°, Da 104 мм, делительный Ø96 мм

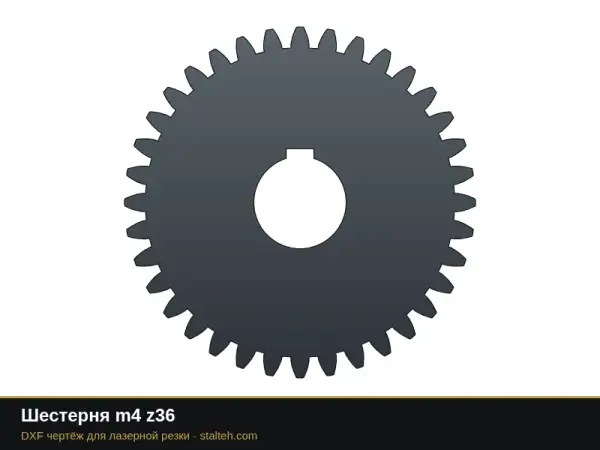

Шестерня m4 z36: DXF чертёж для лазерной резки
Шестерня m4 z36эвольвента 20°, Da 152 мм, делительный Ø144 мм

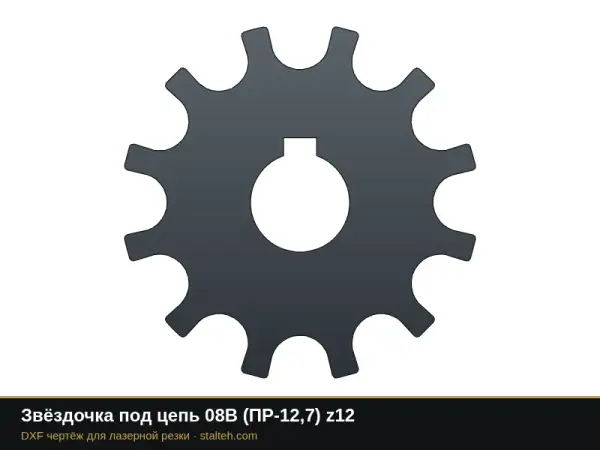

Звёздочка под цепь 08B (ПР-12,7) z12: DXF чертёж для лазерной резки
Звёздочка под цепь 08B (ПР-12,7) z12профиль впадин по ГОСТ 591, Da 54.3 мм, делительный Ø49.1 мм

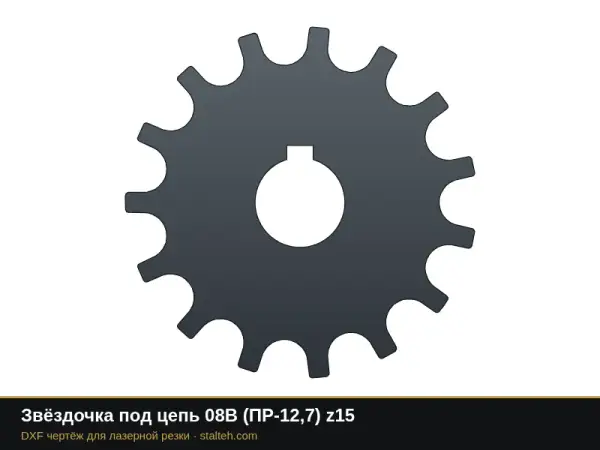

Звёздочка под цепь 08B (ПР-12,7) z15: DXF чертёж для лазерной резки
Звёздочка под цепь 08B (ПР-12,7) z15профиль впадин по ГОСТ 591, Da 66.6 мм, делительный Ø61.1 мм

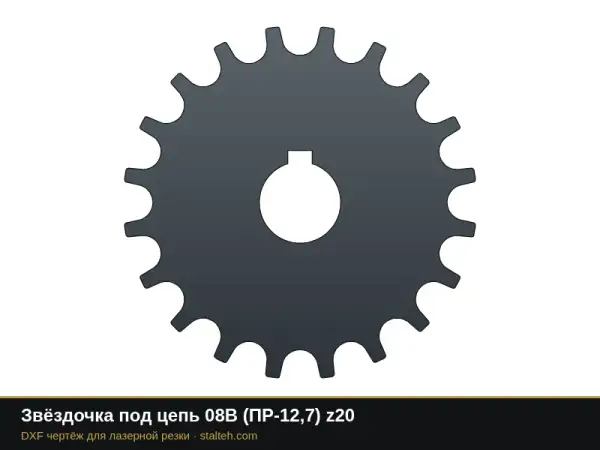

Звёздочка под цепь 08B (ПР-12,7) z20: DXF чертёж для лазерной резки
Звёздочка под цепь 08B (ПР-12,7) z20профиль впадин по ГОСТ 591, Da 87 мм, делительный Ø81.2 мм

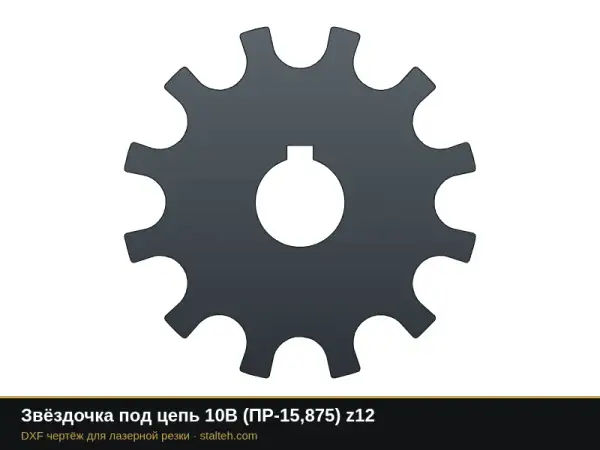

Звёздочка под цепь 10B (ПР-15,875) z12: DXF чертёж для лазерной резки
Звёздочка под цепь 10B (ПР-15,875) z12профиль впадин по ГОСТ 591, Da 67.8 мм, делительный Ø61.3 мм
Звёздочка под цепь 10B (ПР-15,875) z18: DXF чертёж для лазерной резки
Звёздочка под цепь 10B (ПР-15,875) z18профиль впадин по ГОСТ 591, Da 98.6 мм, делительный Ø91.4 мм

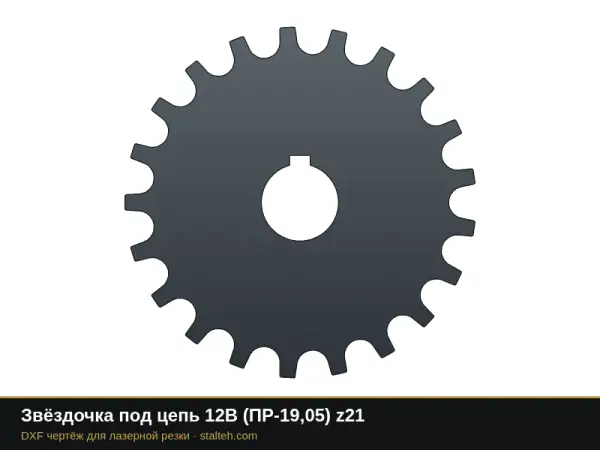

Звёздочка под цепь 12B (ПР-19,05) z21: DXF чертёж для лазерной резки
Звёздочка под цепь 12B (ПР-19,05) z21профиль впадин по ГОСТ 591, Da 136.7 мм, делительный Ø127.8 мм

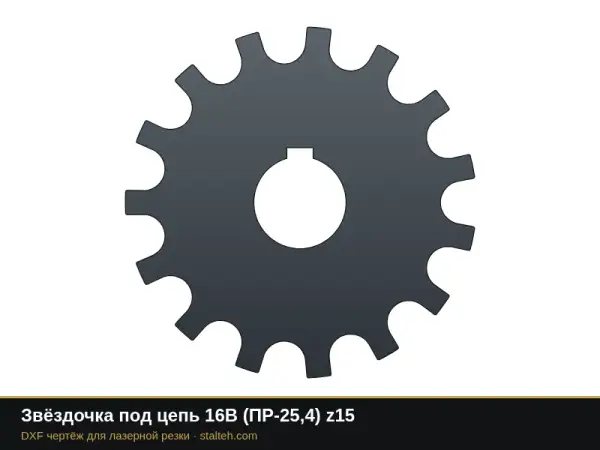

Звёздочка под цепь 16B (ПР-25,4) z15: DXF чертёж для лазерной резки
Звёздочка под цепь 16B (ПР-25,4) z15профиль впадин по ГОСТ 591, Da 133.2 мм, делительный Ø122.2 мм

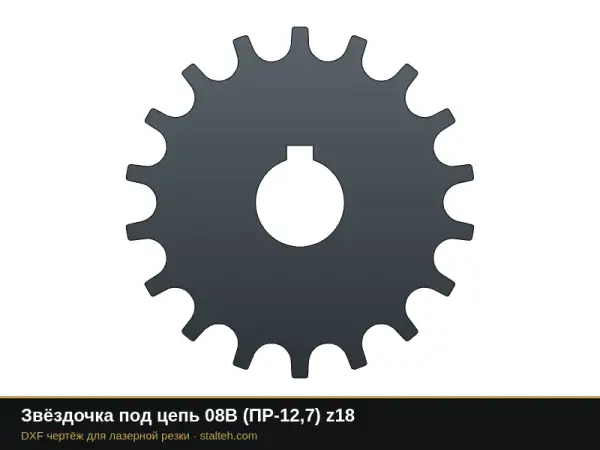

Звёздочка под цепь 08B (ПР-12,7) z18: DXF чертёж для лазерной резки
Звёздочка под цепь 08B (ПР-12,7) z18профиль впадин по ГОСТ 591, Da 78.9 мм, делительный Ø73.1 мм

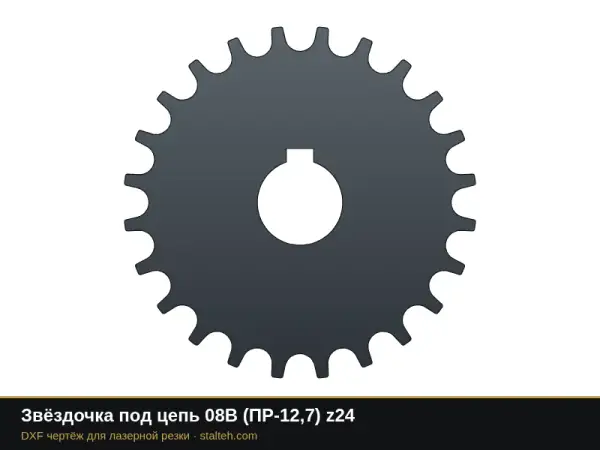

Звёздочка под цепь 08B (ПР-12,7) z24: DXF чертёж для лазерной резки
Звёздочка под цепь 08B (ПР-12,7) z24профиль впадин по ГОСТ 591, Da 103.3 мм, делительный Ø97.3 мм
Звёздочка под цепь 10B (ПР-15,875) z15: DXF чертёж для лазерной резки
Звёздочка под цепь 10B (ПР-15,875) z15профиль впадин по ГОСТ 591, Da 83.3 мм, делительный Ø76.4 мм

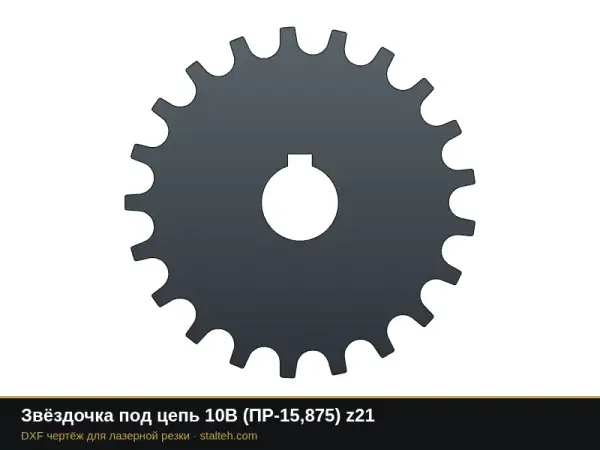

Звёздочка под цепь 10B (ПР-15,875) z21: DXF чертёж для лазерной резки
Звёздочка под цепь 10B (ПР-15,875) z21профиль впадин по ГОСТ 591, Da 113.9 мм, делительный Ø106.5 мм

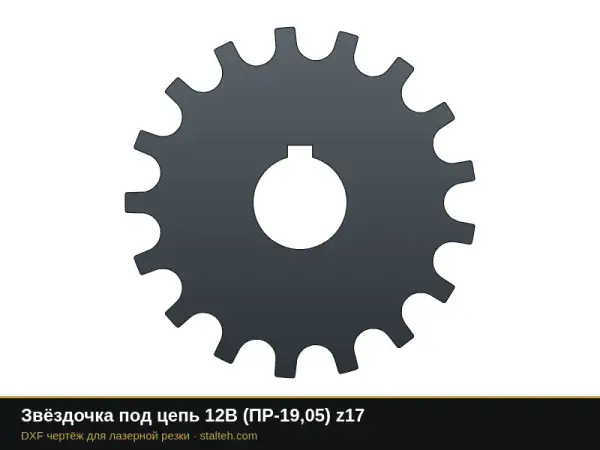

Звёздочка под цепь 12B (ПР-19,05) z17: DXF чертёж для лазерной резки
Звёздочка под цепь 12B (ПР-19,05) z17профиль впадин по ГОСТ 591, Da 112.2 мм, делительный Ø103.7 мм

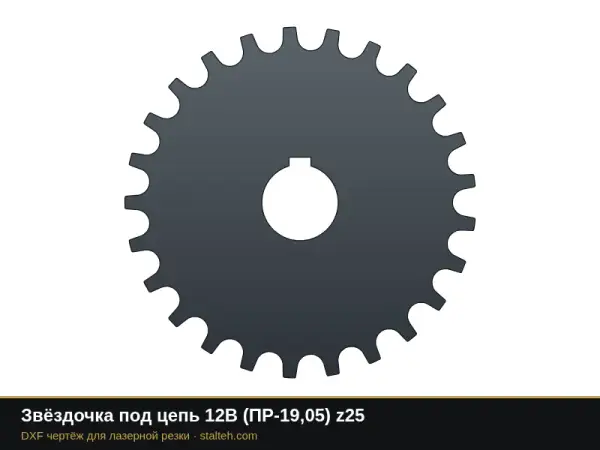

Звёздочка под цепь 12B (ПР-19,05) z25: DXF чертёж для лазерной резки
Звёздочка под цепь 12B (ПР-19,05) z25профиль впадин по ГОСТ 591, Da 161.1 мм, делительный Ø152 мм

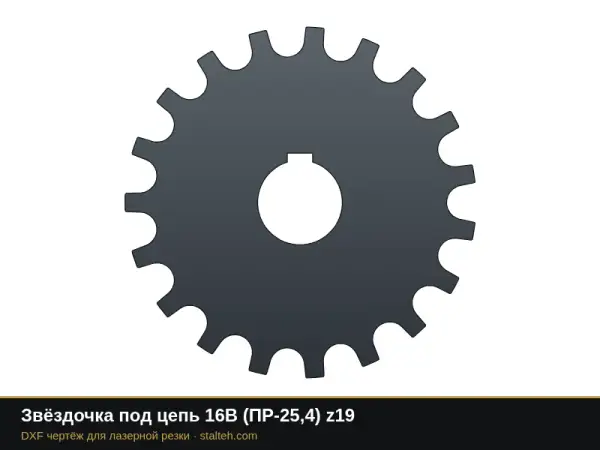

Звёздочка под цепь 16B (ПР-25,4) z19: DXF чертёж для лазерной резки
Звёздочка под цепь 16B (ПР-25,4) z19профиль впадин по ГОСТ 591, Da 165.9 мм, делительный Ø154.3 мм

Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.

02 · Генератор

Свои размеры, толщина и цена

Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.

Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия

Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · Рядом

Похожие разделы и готовые изделия

Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.

Готовые изделия под заказ

04 · Под резку

Как чертежи подготовлены под резку

Не просто рисунок, а деталь, которую можно вырезать с первого раза.

ПравилоКак сделано в каталоге
Нет выпадающих частейвнутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками
Перемычка между вырезамине меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе
Отступ от краяотверстия и вырезы не ближе той же перемычки к наружному контуру
Тонкие элементыу силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны
Отверстия под крепёжв сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм
05 · Файл

Что внутри DXF

Файл готов к резке без доработки.

ПараметрКак устроен файл
ФорматDXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя
Единицымиллиметры, масштаб 1:1
Контурызамкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки
Слои0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях
Правачертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна
Ссылкав каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com
Проверкачертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно
06 · Разделы

Другие разделы DXF каталога

Каждый раздел со своим генератором размеров.

07 · Вопросы

Частые вопросы

Это бесплатно?

Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.

Нужно ли ставить ссылку на сайт?

Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.

Не выпадут ли детали при резке?

Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.

Можно ли изменить размер?

Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.

Можно ли заказать резку?

Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
