Лазерная резка / DXF чертежи / Фронтальные погрузчики
328 изделий · DXF бесплатно · Лазерная резка в СПбDXF ножи ковша фронтальных погрузчиков по маркам
Чертежи сменных деталей для фронтальных погрузчиков с ковшом от 1 до 5,4 м³ по маркам и моделям: болтовой нож ковша, боковые ножи и сегменты между зубьями. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.
01 · Каталог

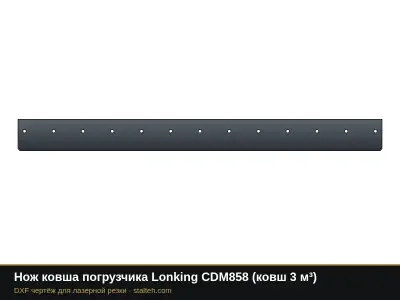

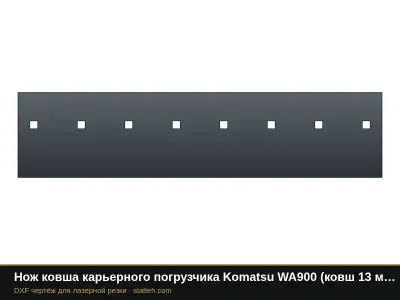

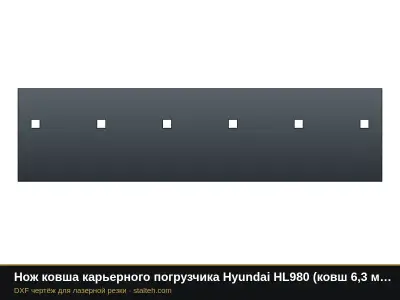

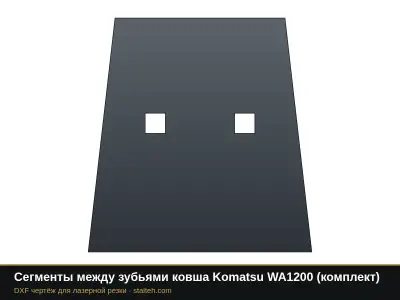

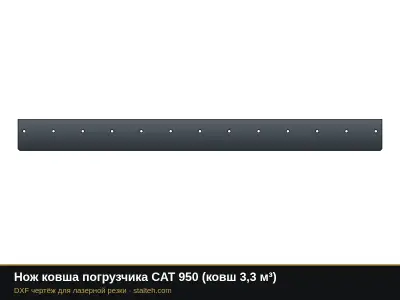

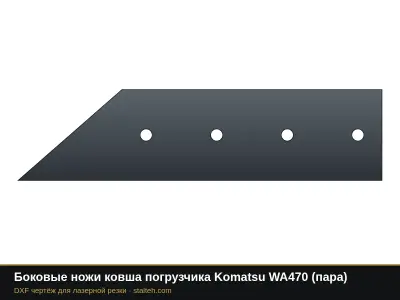

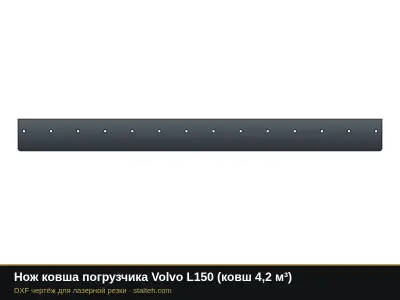

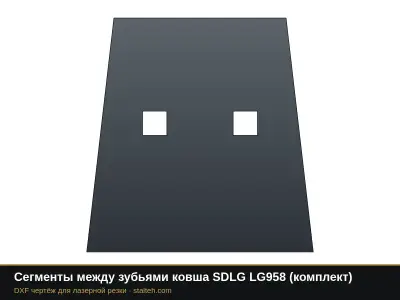

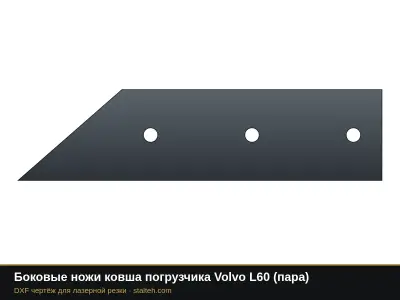

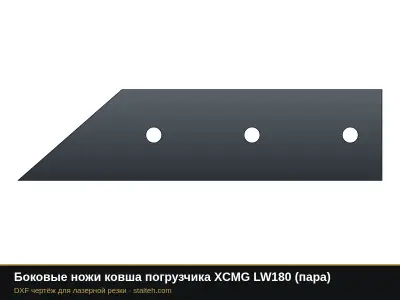

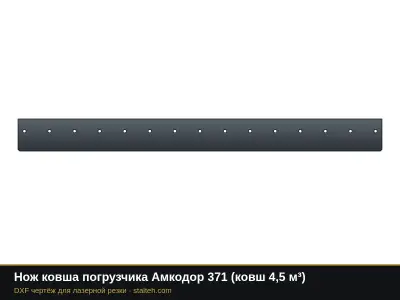

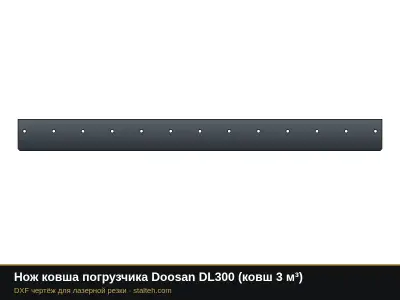

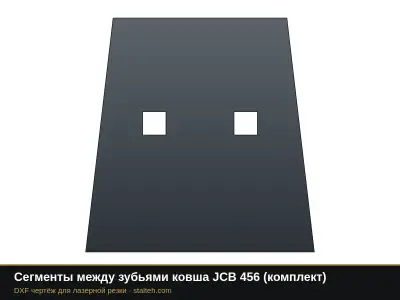

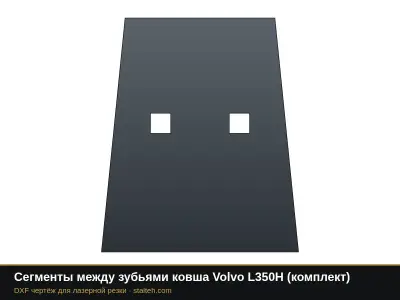

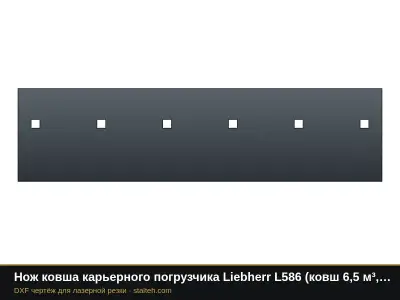

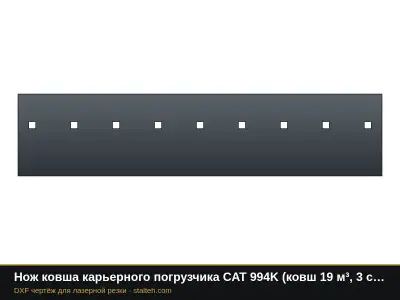

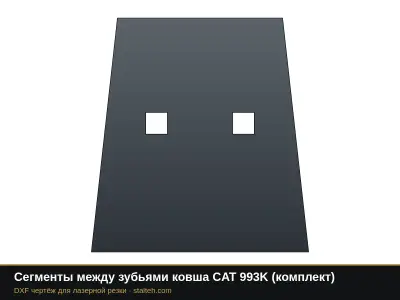

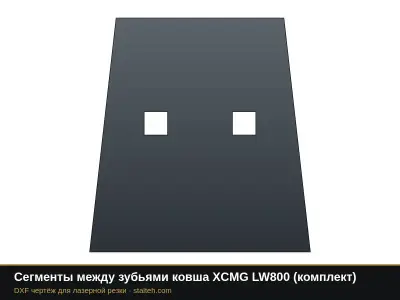

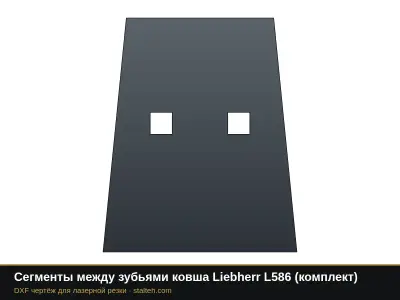

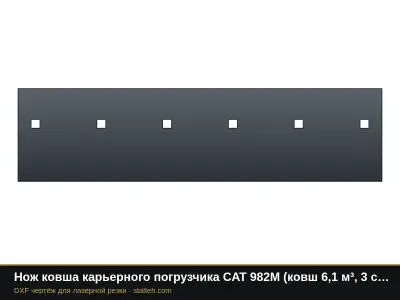

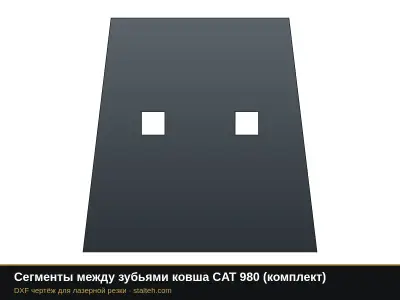

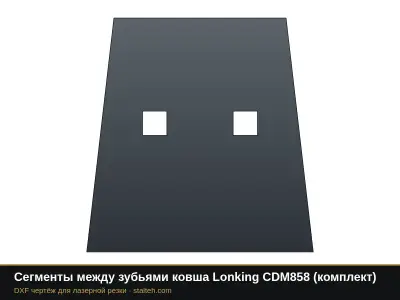

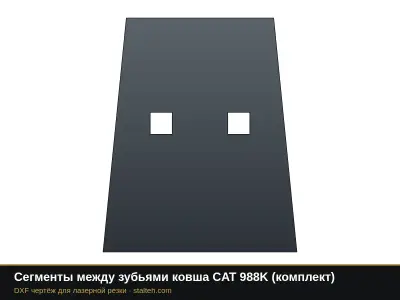

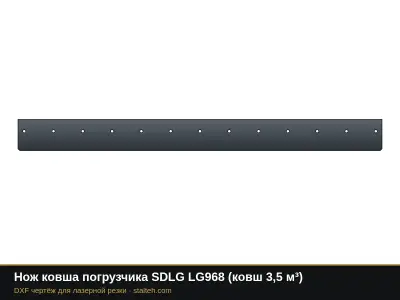

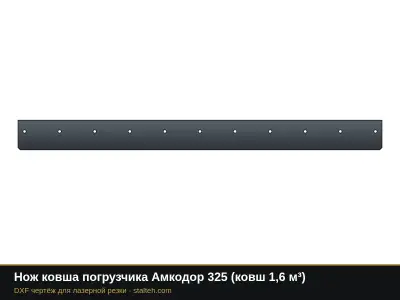

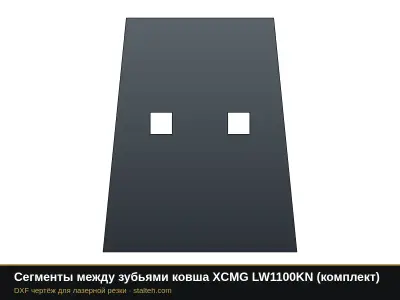

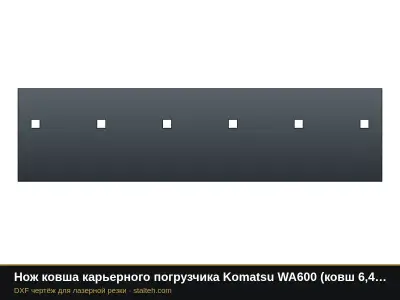

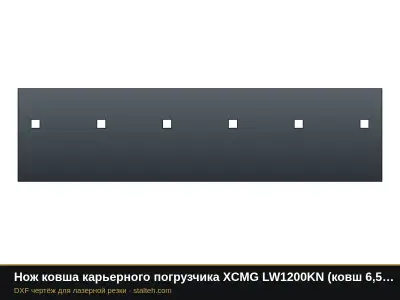

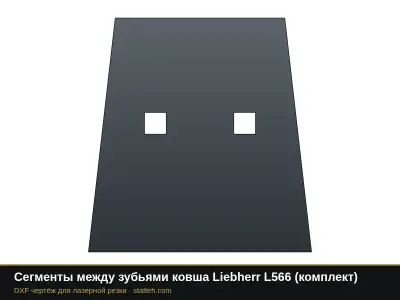

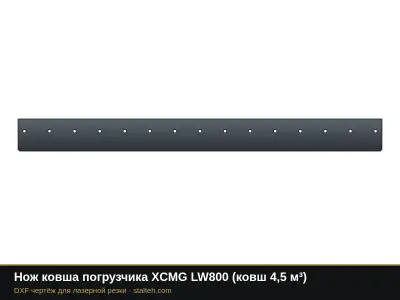

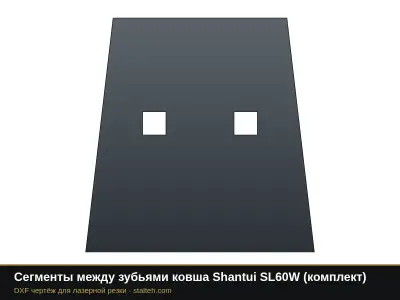

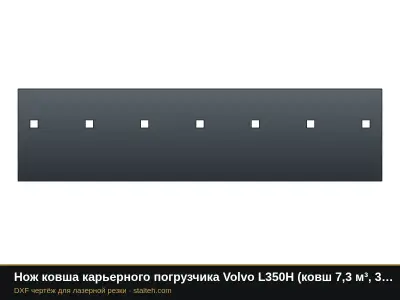

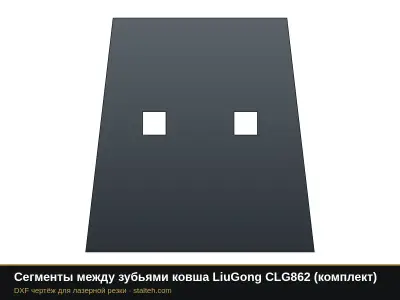

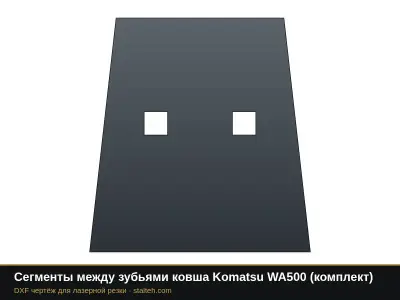

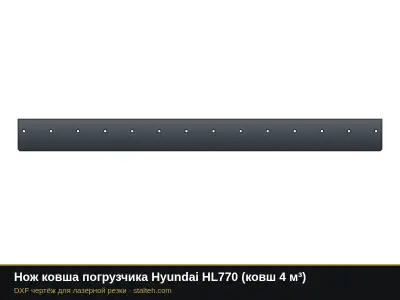

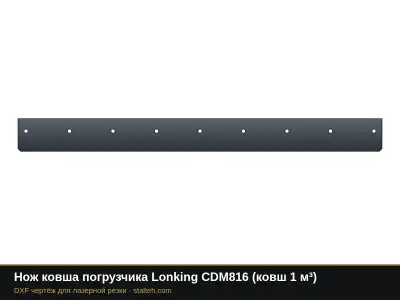

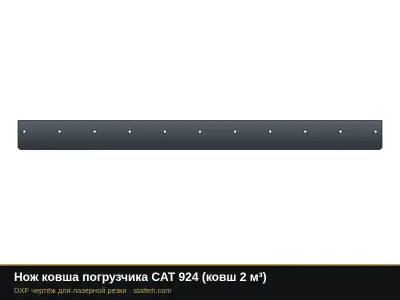

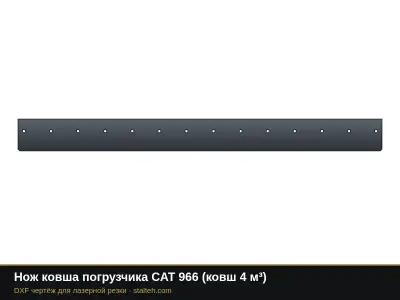

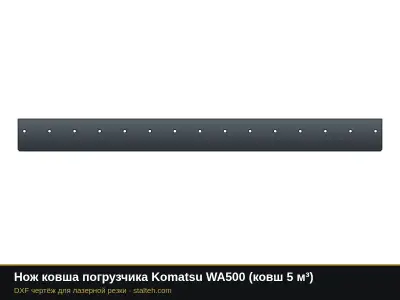

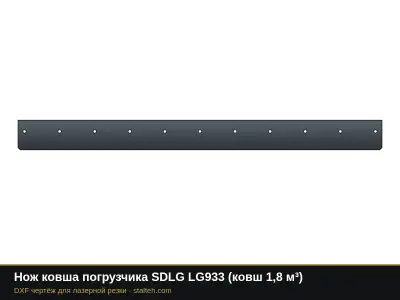

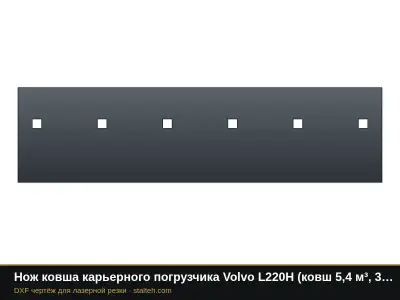

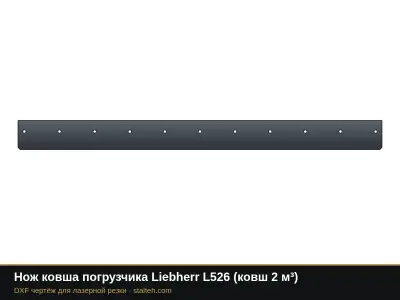

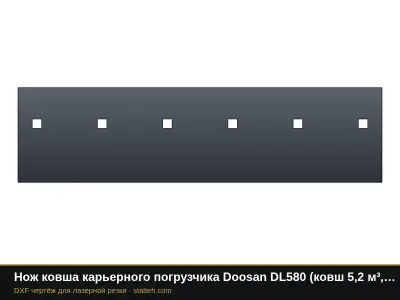

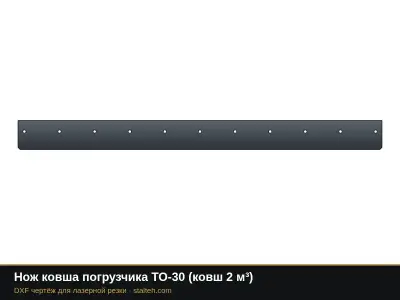

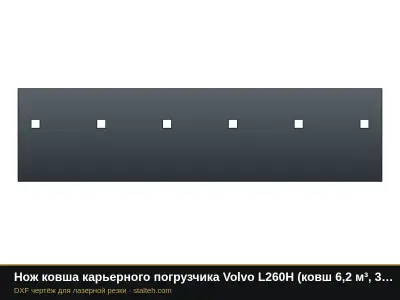

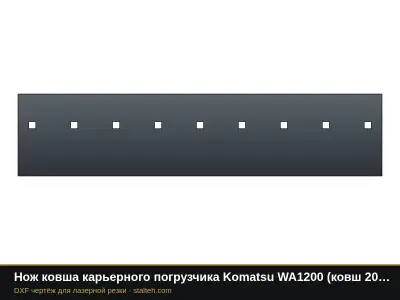

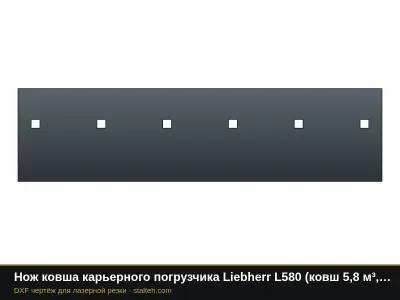

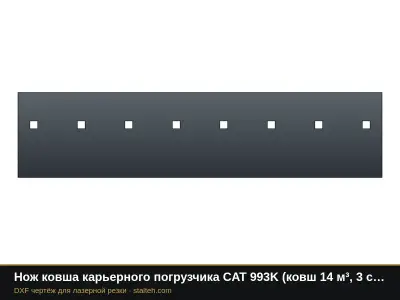

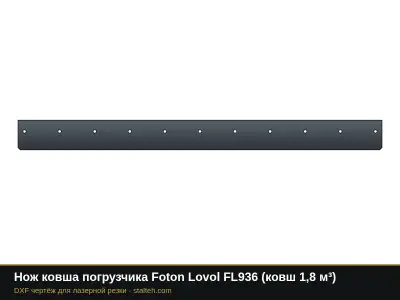

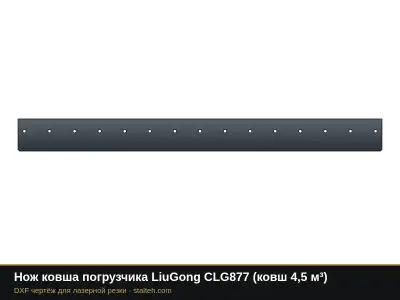

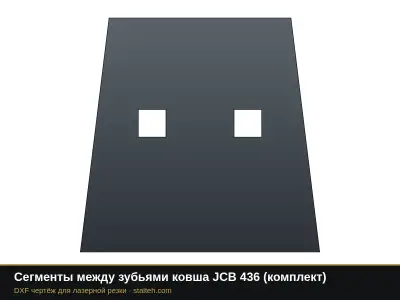

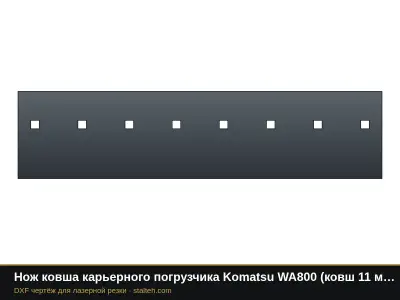

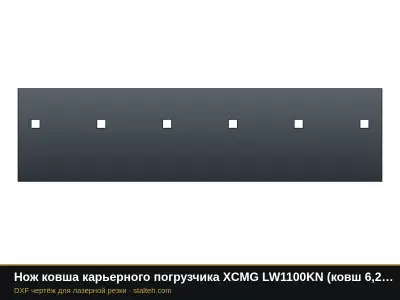

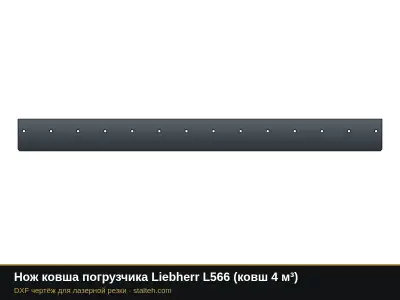

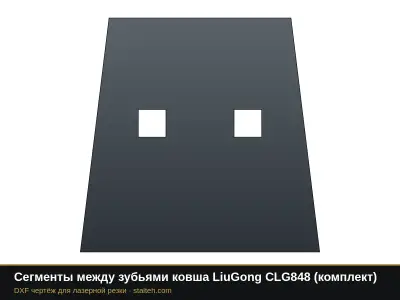

Каталог: 328 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
02 · Генератор
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия
Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · На технике
Как детали выглядят на технике
Нажмите «Открыть чертёж»: деталь откроется в генераторе, где можно задать размеры под вашу технику и узнать цену резки.
Изображения условные и показывают, где стоит деталь: марка техники на них не указана. Детали неоригинальные, размеры в чертежах типовые: перед резкой сверьте длину, высоту, толщину и шаг отверстий со старой деталью. Ножи и футеровку режем из износостойкой стали NM400 и NM500, минимальный заказ 5 000 ₽, заявки на info@stalteh.com.
04 · Номера
Размеры по каталожным номерам
Ножи, размеры которых сверены по данным производителя и продавцов.
Размеры этих ножей взяты из карточек производителя и данных продавцов запчастей по каталожным номерам. Где шаг отверстий не опубликован, он оценён: это указано в описании чертежа и в таблице.
| Деталь и номер | Размер, мм | Отверстия | Источник размеров |
|---|---|---|---|

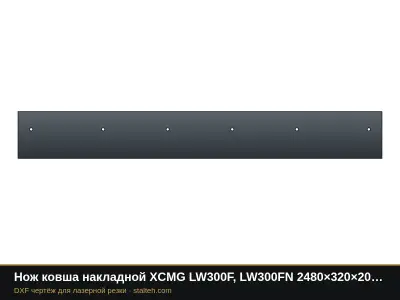

| Нож ковша накладной XCMG LW300F, LW300FN | 2480×320×20 | 6, шаг из данных продавца, раскладку сверьте по образцу | данные продавцов |

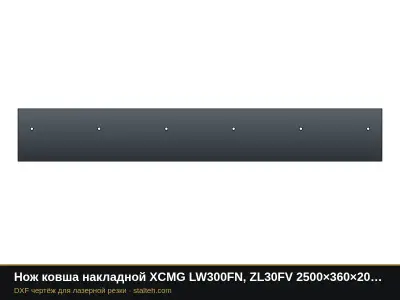

| Нож ковша накладной XCMG LW300FN, ZL30FV | 2500×360×20 | 6, шаг из данных продавца, раскладку сверьте по образцу | данные продавцов |

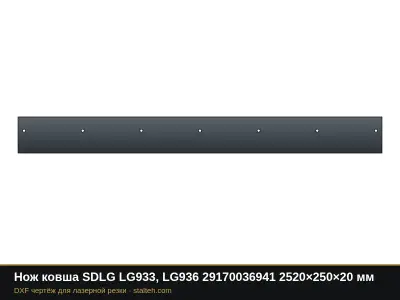

| Нож ковша SDLG LG933, LG936 29170036941 | 2520×250×20 | 7, раскладку сверьте по образцу | данные продавцов |

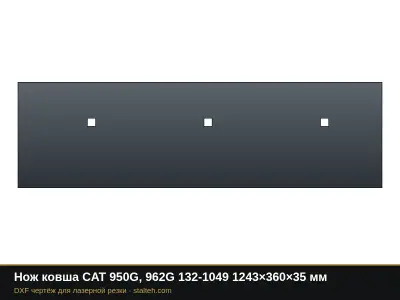

| Нож ковша CAT 950G, 962G 132-1049 | 1243×360×35 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

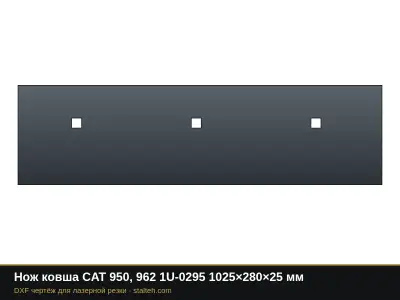

| Нож ковша CAT 950, 962 1U-0295 | 1025×280×25 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |
| Средний нож ковша CAT 950G, 962G 139-9230 | 1282,7×360×30,2 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

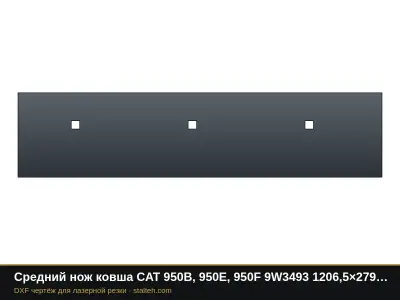

| Средний нож ковша CAT 950B, 950E, 950F 9W3493 | 1206,5×279,4×28,6 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

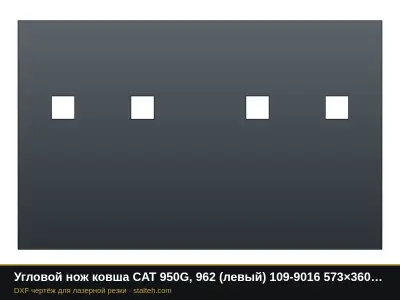

| Угловой нож ковша CAT 950G, 962 (левый) 109-9016 | 573×360×30 | 4, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

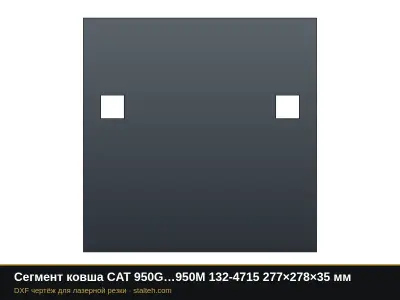

| Сегмент ковша CAT 950G…950M 132-4715 | 277×278×35 | 2, шаг из каталога производителя, раскладку сверьте по образцу | каталог производителя |

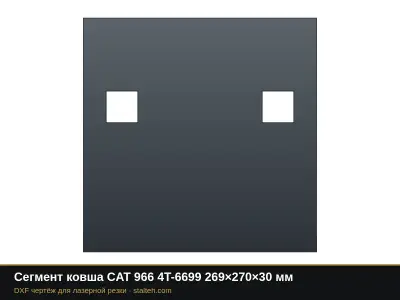

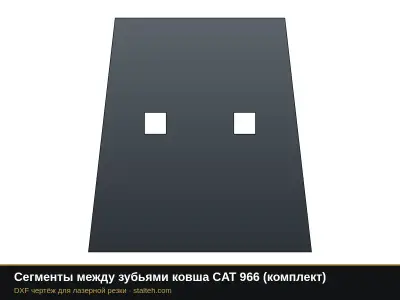

| Сегмент ковша CAT 966 4T-6699 | 269×270×30 | 2, шаг из каталога производителя, раскладку сверьте по образцу | каталог производителя |

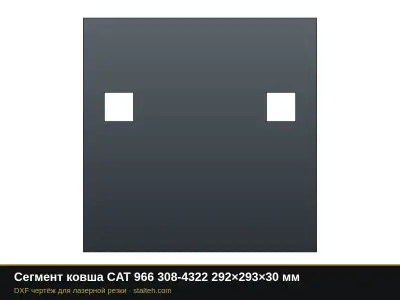

| Сегмент ковша CAT 966 308-4322 | 292×293×30 | 2, шаг из каталога производителя, раскладку сверьте по образцу | каталог производителя |

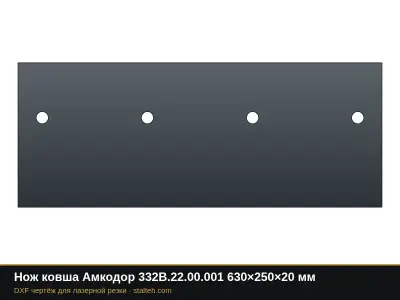

| Нож ковша Амкодор 332В.22.00.001 | 630×250×20 | 4, раскладку сверьте по образцу | данные продавцов |
| Нож ковша Амкодор 333В, ТО-18 | 2500×250×20 | не опубликованы, в чертеже 6 по оценке | данные продавцов |

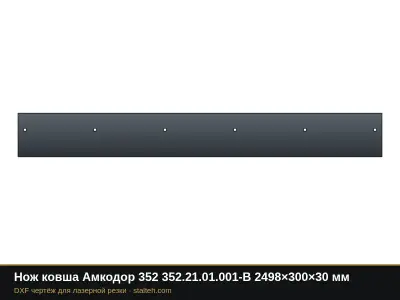

| Нож ковша Амкодор 352 352.21.01.001-В | 2498×300×30 | не опубликованы, в чертеже 6 по оценке | данные продавцов |

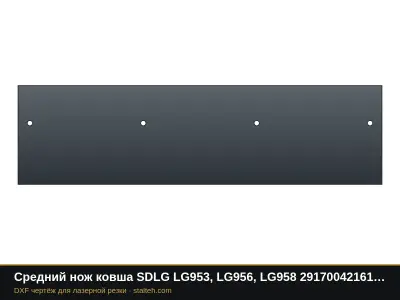

| Средний нож ковша SDLG LG953, LG956, LG958 29170042161 | 1466×398×30 | не опубликованы, в чертеже 4 по оценке | данные продавцов |

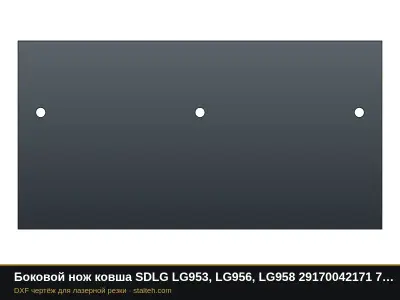

| Боковой нож ковша SDLG LG953, LG956, LG958 29170042171 | 770×398×30 | не опубликованы, в чертеже 3 по оценке | данные продавцов |

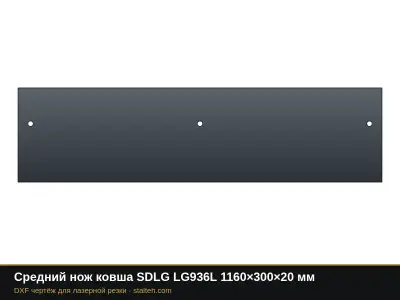

| Средний нож ковша SDLG LG936L | 1160×300×20 | не опубликованы, в чертеже 3 по оценке | данные продавцов |

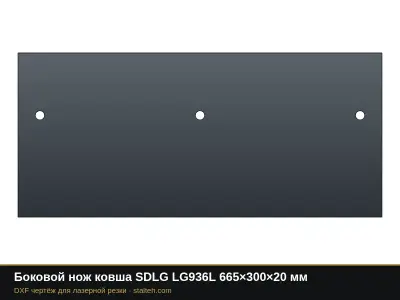

| Боковой нож ковша SDLG LG936L | 665×300×20 | не опубликованы, в чертеже 3 по оценке | данные продавцов |

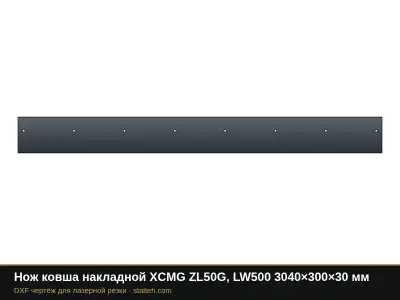

| Нож ковша накладной XCMG ZL50G, LW500 | 3040×300×30 | не опубликованы, в чертеже 8 по оценке | данные продавцов |

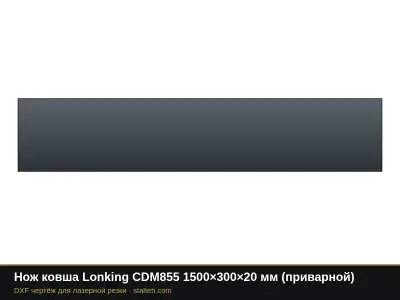

| Нож ковша Lonking CDM855 | 1500×300×20 | без отверстий (приварной) | данные продавцов |

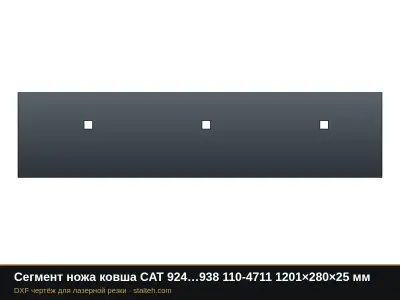

| Сегмент ножа ковша CAT 924…938 110-4711 | 1201×280×25 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

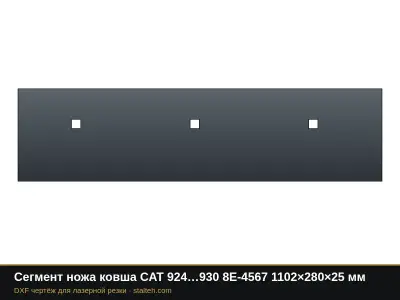

| Сегмент ножа ковша CAT 924…930 8E-4567 | 1102×280×25 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

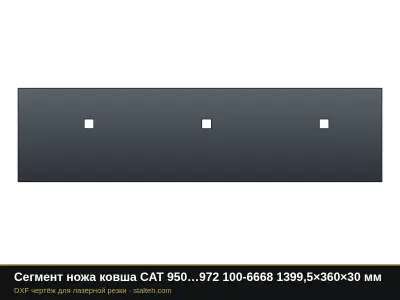

| Сегмент ножа ковша CAT 950…972 100-6668 | 1399,5×360×30 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

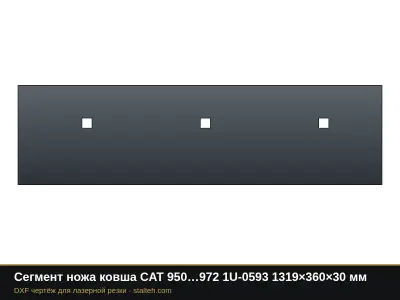

| Сегмент ножа ковша CAT 950…972 1U-0593 | 1319×360×30 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

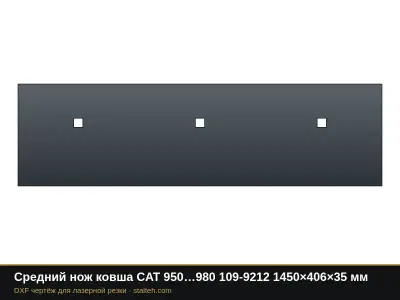

| Средний нож ковша CAT 950…980 109-9212 | 1450×406×35 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

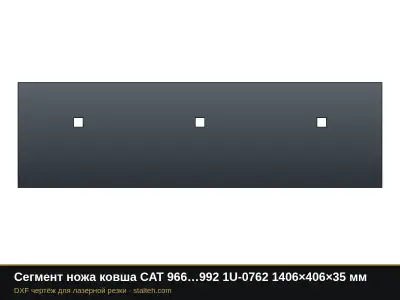

| Сегмент ножа ковша CAT 966…992 1U-0762 | 1406×406×35 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |
| Сегмент ножа ковша CAT 980, 982 9W-1375 | 1524×406×35 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

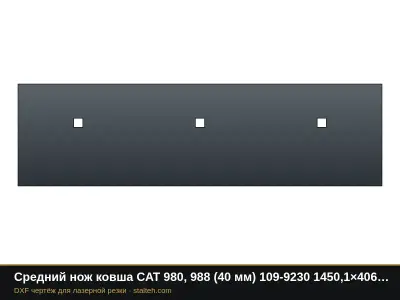

| Средний нож ковша CAT 980, 988 (40 мм) 109-9230 | 1450,1×406×40 | 3, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

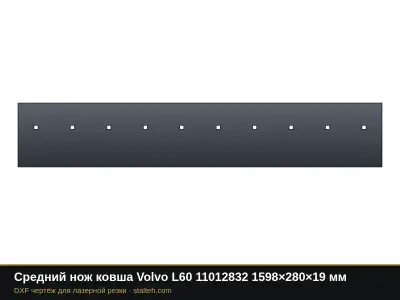

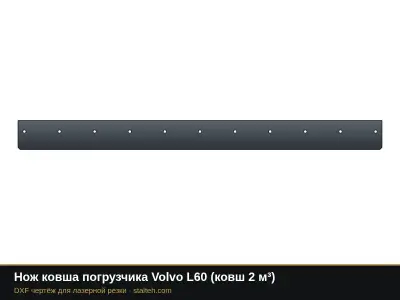

| Средний нож ковша Volvo L60 11012832 | 1598×280×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

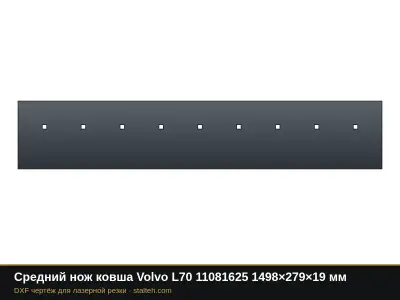

| Средний нож ковша Volvo L70 11081625 | 1498×279×19 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

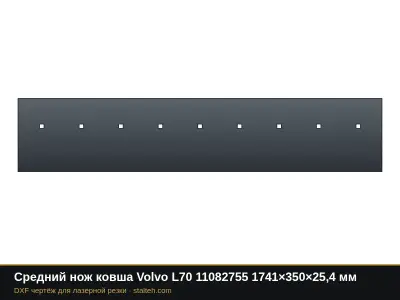

| Средний нож ковша Volvo L70 11082755 | 1741×350×25,4 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

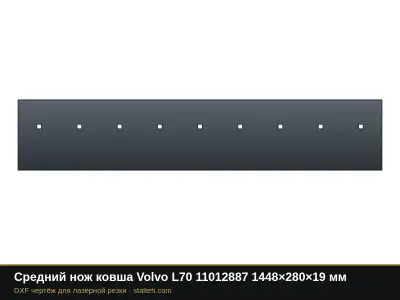

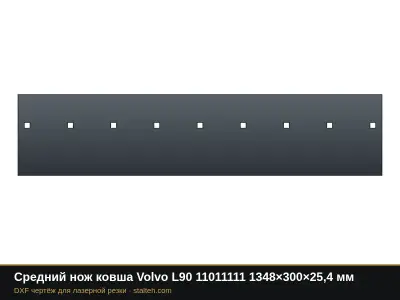

| Средний нож ковша Volvo L70 11012887 | 1448×280×19 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож ковша Volvo L90 11011111 | 1348×300×25,4 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

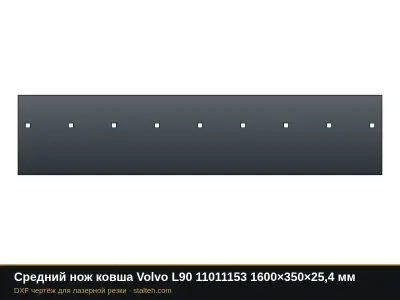

| Средний нож ковша Volvo L90 11011153 | 1600×350×25,4 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

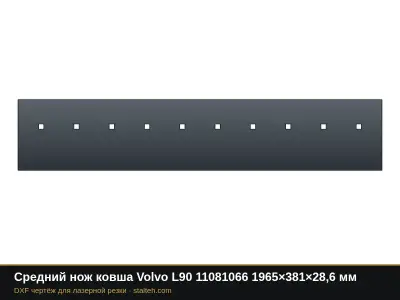

| Средний нож ковша Volvo L90 11081066 | 1965×381×28,6 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

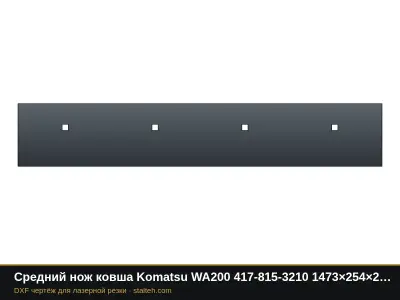

| Средний нож ковша Komatsu WA200 417-815-3210 | 1473×254×25,4 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

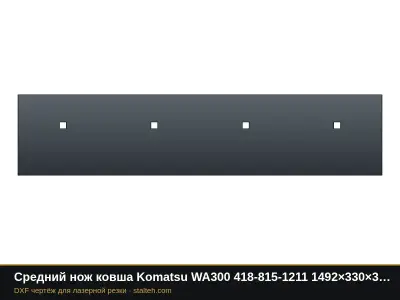

| Средний нож ковша Komatsu WA300 418-815-1211 | 1492×330×34,9 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

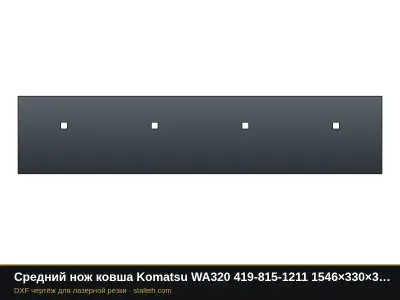

| Средний нож ковша Komatsu WA320 419-815-1211 | 1546×330×34,9 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

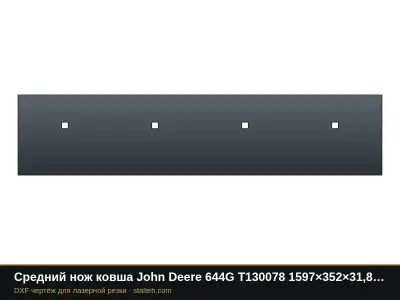

| Средний нож ковша John Deere 644G T130078 | 1597×352×31,8 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

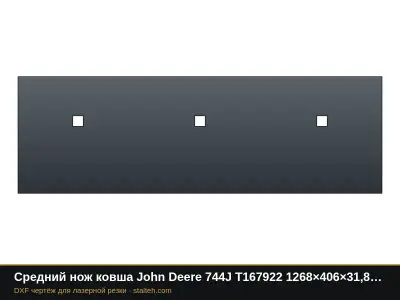

| Средний нож ковша John Deere 744J T167922 | 1268×406×31,8 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

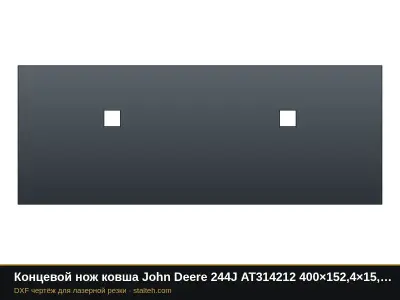

| Концевой нож ковша John Deere 244J AT314212 | 400×152,4×15,9 | 2, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

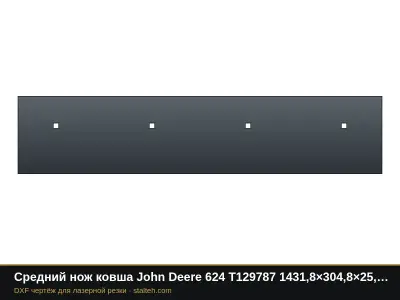

| Средний нож ковша John Deere 624 T129787 | 1431,8×304,8×25,4 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

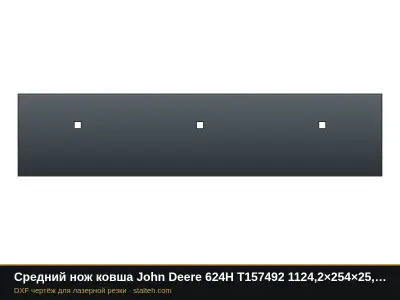

| Средний нож ковша John Deere 624H T157492 | 1124,2×254×25,4 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

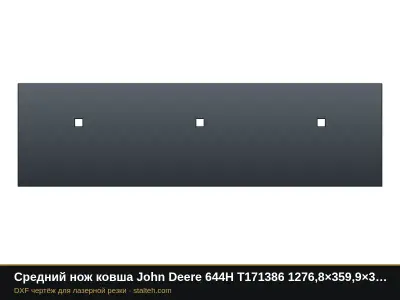

| Средний нож ковша John Deere 644H T171386 | 1276,8×359,9×30 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

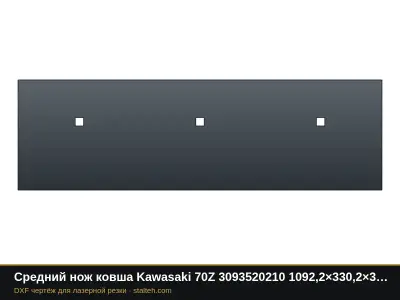

| Средний нож ковша Kawasaki 70Z 3093520210 | 1092,2×330,2×31,8 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

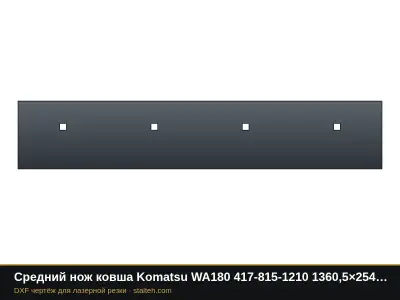

| Средний нож ковша Komatsu WA180 417-815-1210 | 1360,5×254×25,4 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

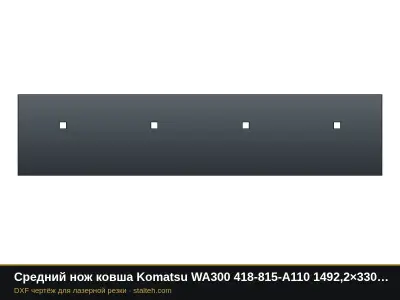

| Средний нож ковша Komatsu WA300 418-815-A110 | 1492,2×330,2×34,9 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

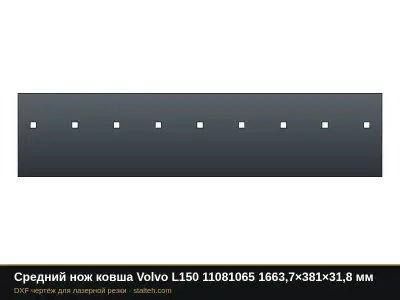

| Средний нож ковша Volvo L150 11081065 | 1663,7×381×31,8 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

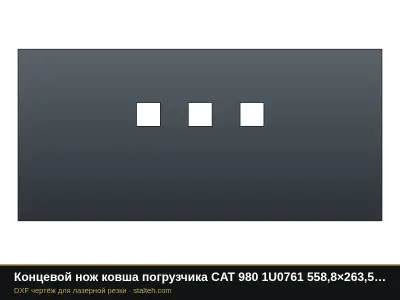

| Концевой нож ковша погрузчика CAT 980 1U0761 | 558,8×263,5×41,3 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

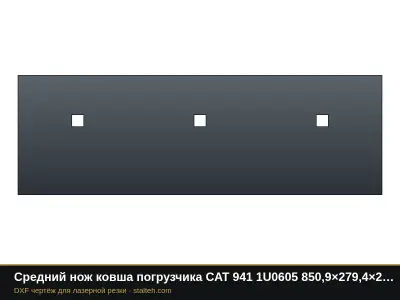

| Средний нож ковша погрузчика CAT 941 1U0605 | 850,9×279,4×25,4 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

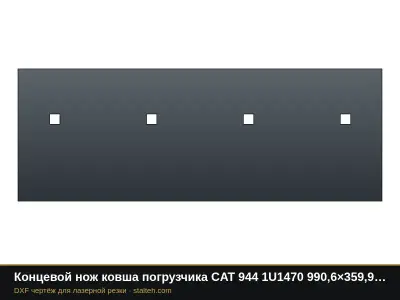

| Концевой нож ковша погрузчика CAT 944 1U1470 | 990,6×359,9×30 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

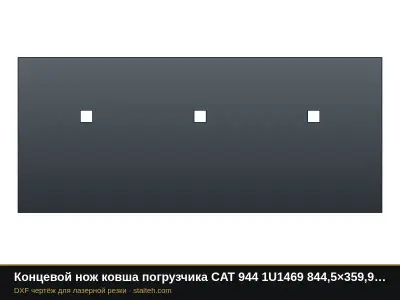

| Концевой нож ковша погрузчика CAT 944 1U1469 | 844,5×359,9×30 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

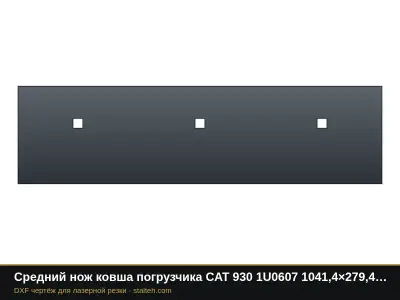

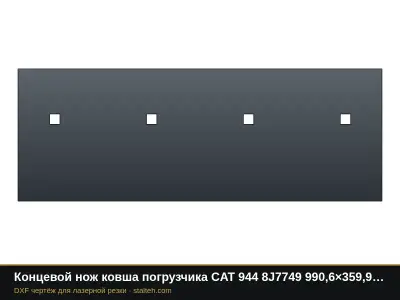

| Средний нож ковша погрузчика CAT 930 1U0607 | 1041,4×279,4×25,4 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож ковша погрузчика CAT 944 8J7749 | 990,6×359,9×30 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

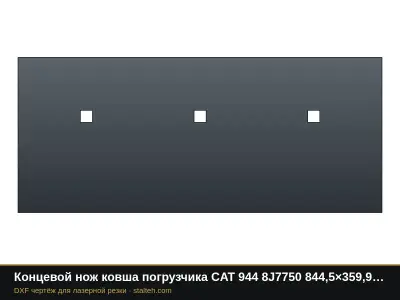

| Концевой нож ковша погрузчика CAT 944 8J7750 | 844,5×359,9×30 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

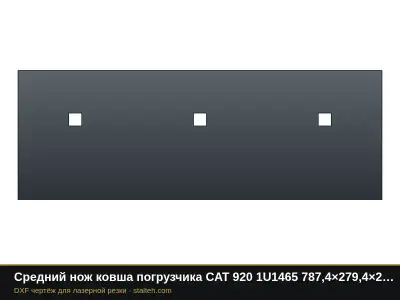

| Средний нож ковша погрузчика CAT 920 1U1465 | 787,4×279,4×25,4 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

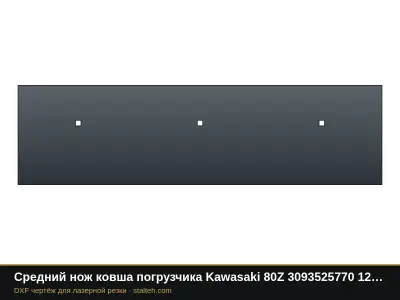

| Средний нож ковша погрузчика Kawasaki 80Z 3093525770 | 1208×330,2×28,6 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

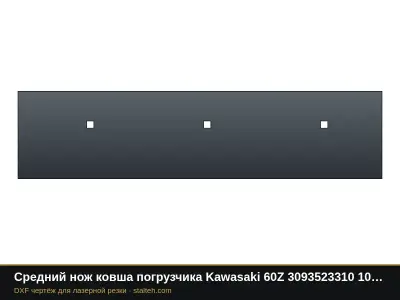

| Средний нож ковша погрузчика Kawasaki 60Z 3093523310 | 1058×254×19 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

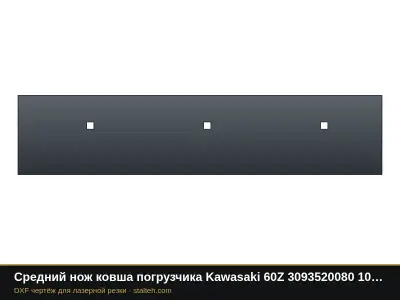

| Средний нож ковша погрузчика Kawasaki 60Z 3093520080 | 1058×230×19 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

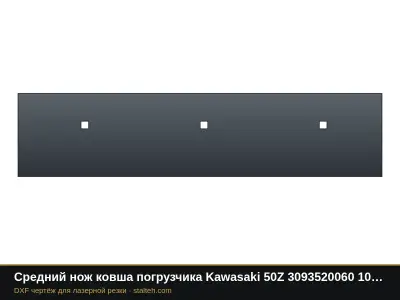

| Средний нож ковша погрузчика Kawasaki 50Z 3093520060 | 1008×230,1×19 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

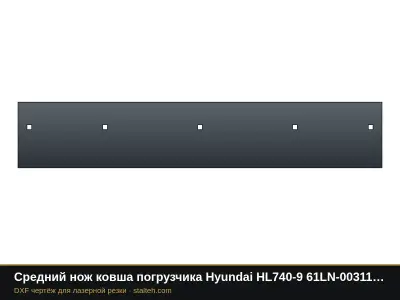

| Средний нож ковша погрузчика Hyundai HL740-9 61LN-00311 | 1610×290×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

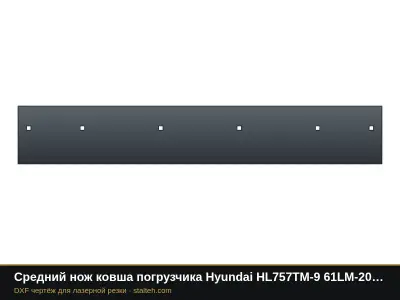

| Средний нож ковша погрузчика Hyundai HL757TM-9 61LM-20210 | 1764×280×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

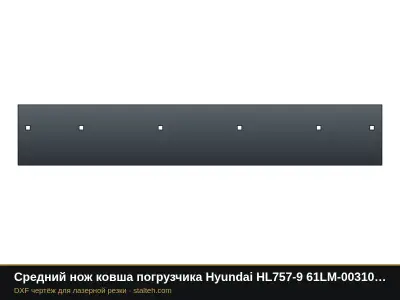

| Средний нож ковша погрузчика Hyundai HL757-9 61LM-00310 | 1748×290×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

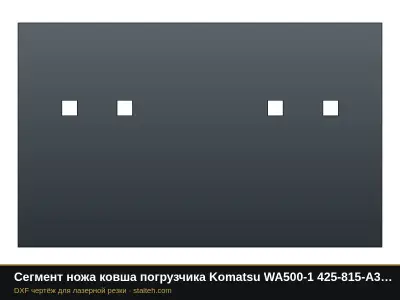

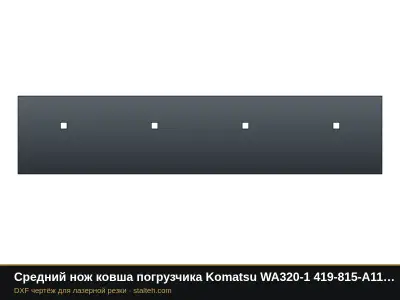

| Сегмент ножа ковша погрузчика Komatsu WA500-1 425-815-A320 | 660×406,4×38,1 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож ковша погрузчика Komatsu WA320-1 419-815-A110 | 1542,3×330,2×31,8 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

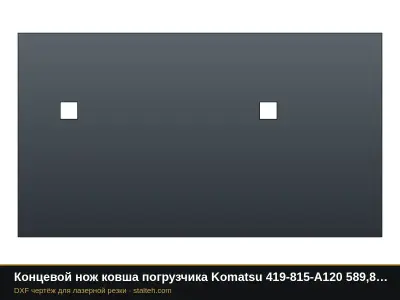

| Концевой нож ковша погрузчика Komatsu 419-815-A120 | 589,8×330,2×31,8 | 2, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

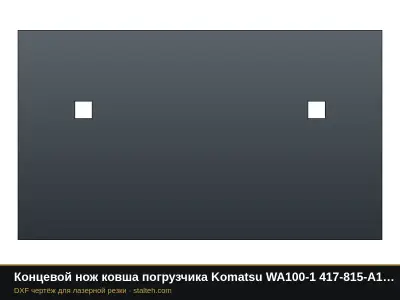

| Концевой нож ковша погрузчика Komatsu WA100-1 417-815-A120 | 441,3×254×19 | 2, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

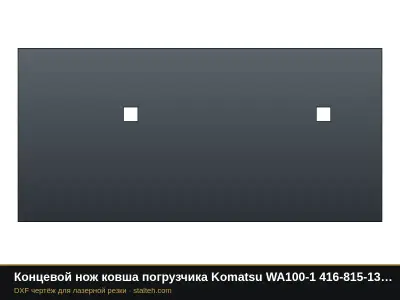

| Концевой нож ковша погрузчика Komatsu WA100-1 416-815-1320 | 533,4×254×25,4 | 2, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

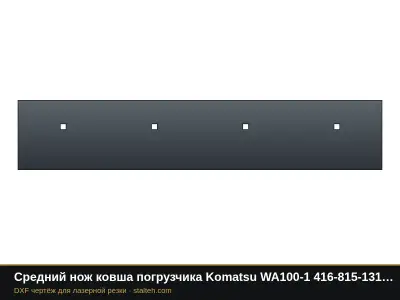

| Средний нож ковша погрузчика Komatsu WA100-1 416-815-1310 | 1330,3×254×25,4 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

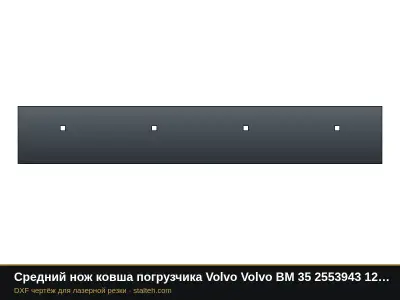

| Средний нож ковша погрузчика Volvo Volvo BM 35 2553943 | 1289×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

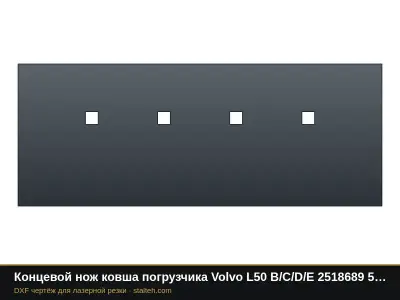

| Концевой нож ковша погрузчика Volvo L50 B/C/D/E 2518689 | 520,7×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

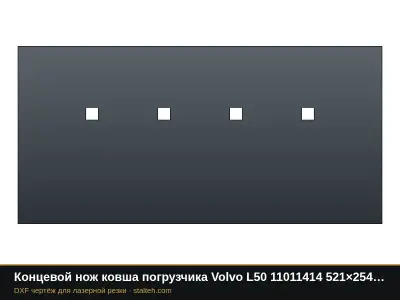

| Концевой нож ковша погрузчика Volvo L50 11011414 | 521×254×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож ковша погрузчика JCB 510/91800 | 444×254×25,4 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

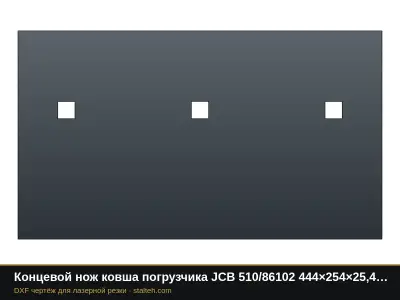

| Концевой нож ковша погрузчика JCB 510/86102 | 444×254×25,4 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

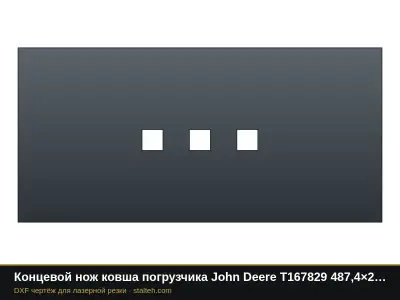

| Концевой нож ковша погрузчика John Deere T167829 | 487,4×233,4×35,1 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

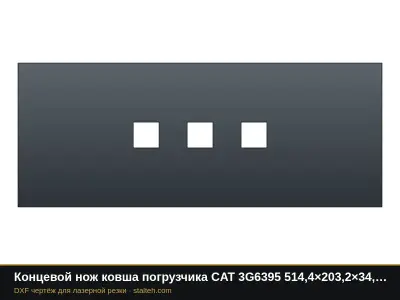

| Концевой нож ковша погрузчика CAT 3G6395 | 514,4×203,2×34,9 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

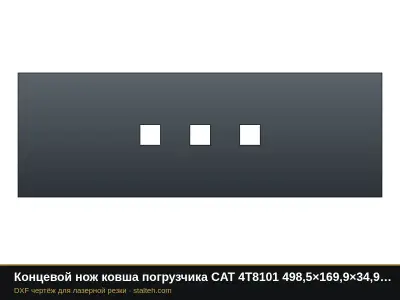

| Концевой нож ковша погрузчика CAT 4T8101 | 498,5×169,9×34,9 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

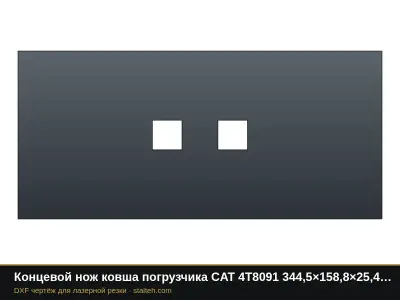

| Концевой нож ковша погрузчика CAT 4T8091 | 344,5×158,8×25,4 | 2, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

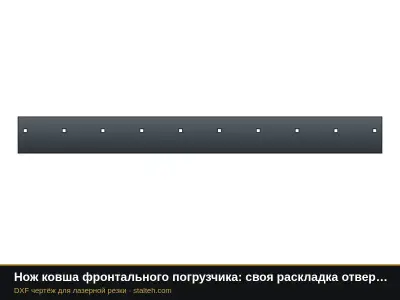

| Нож ковша фронтального погрузчика: своя раскладка отверстий | см. чертёж | 10, шаг и отступы из данных продавца | параметрическая заготовка |

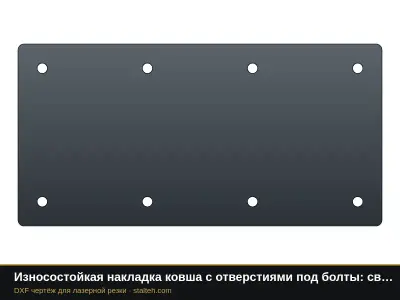

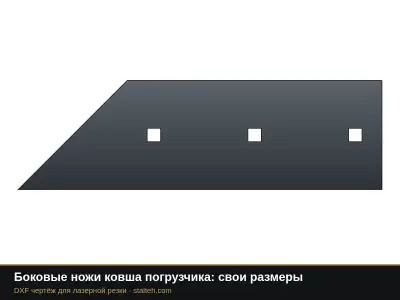

| Износостойкая накладка ковша с отверстиями под болты: свои размеры | см. чертёж | 8, шаг и отступы из данных продавца | параметрическая заготовка |
| Боковые ножи ковша погрузчика: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |

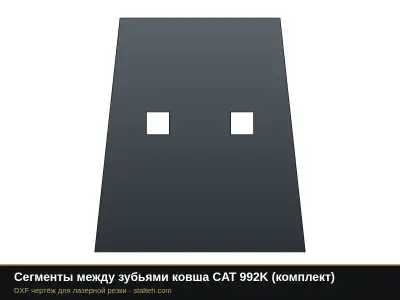

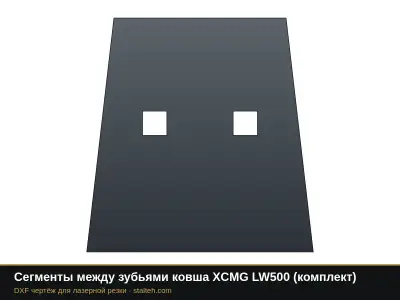

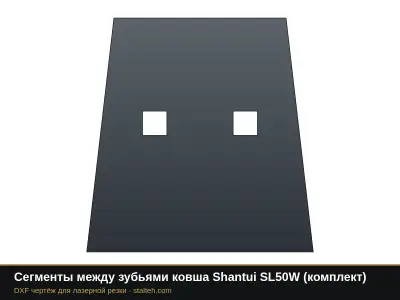

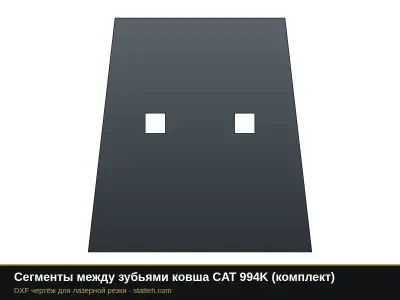

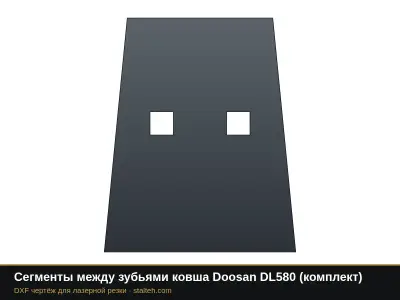

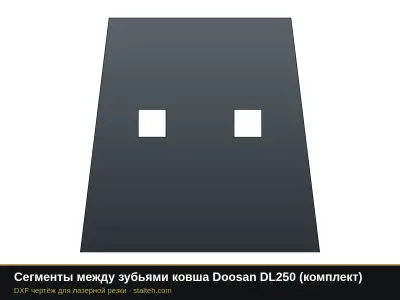

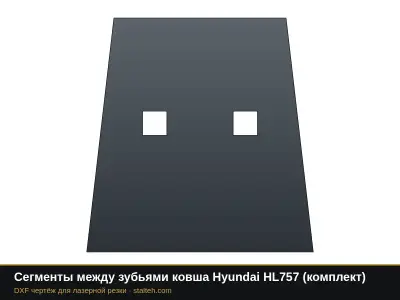

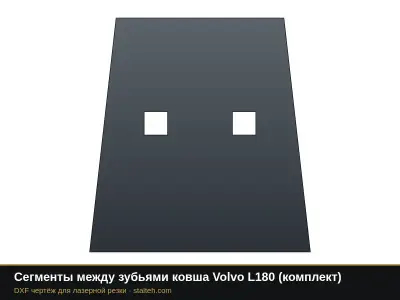

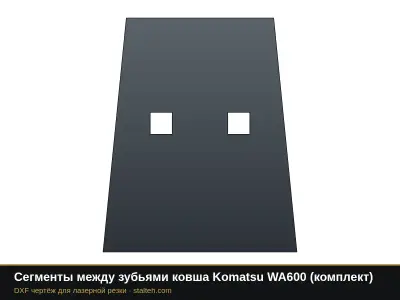

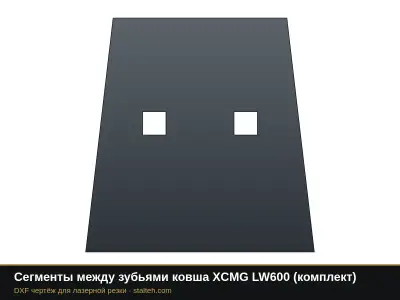

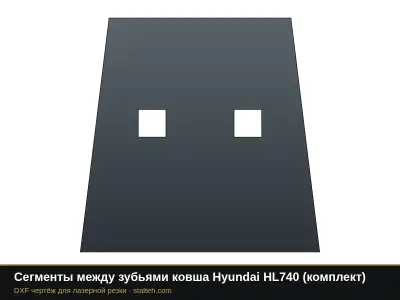

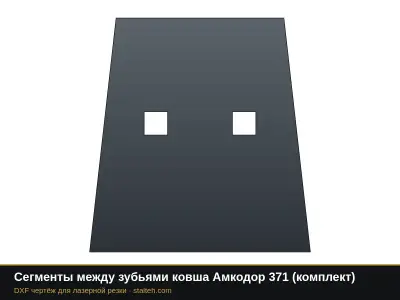

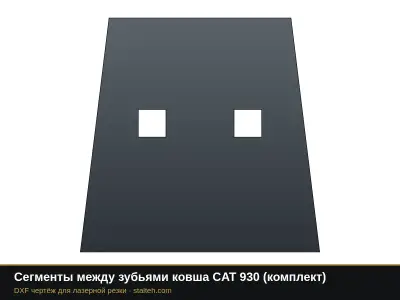

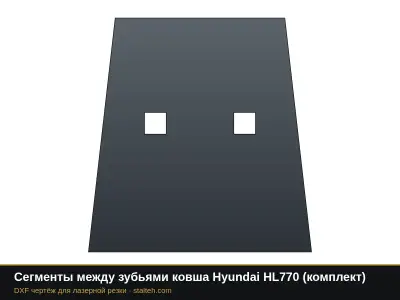

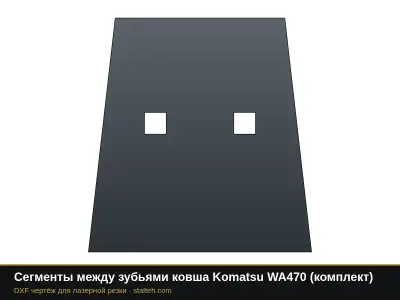

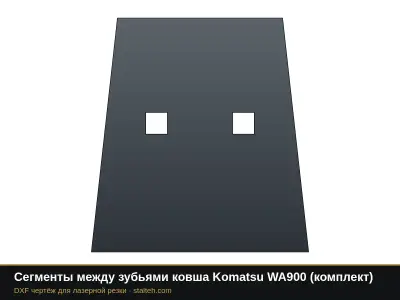

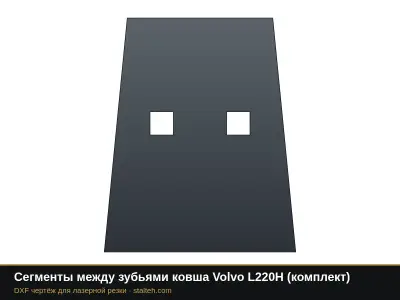

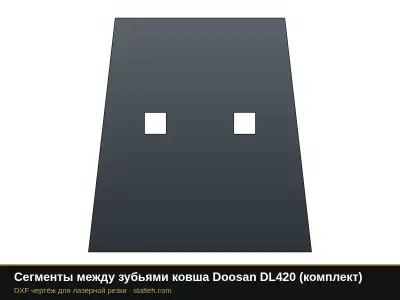

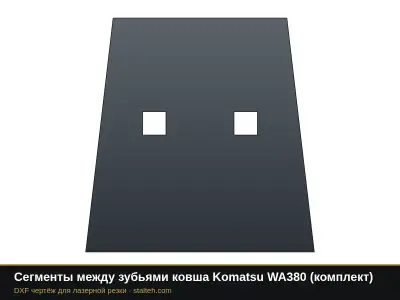

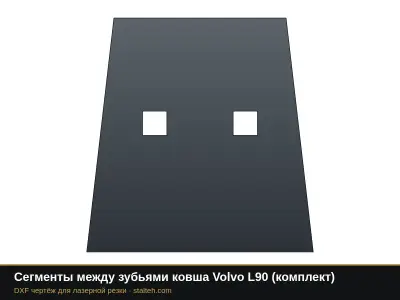

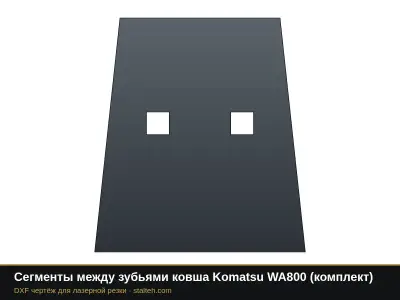

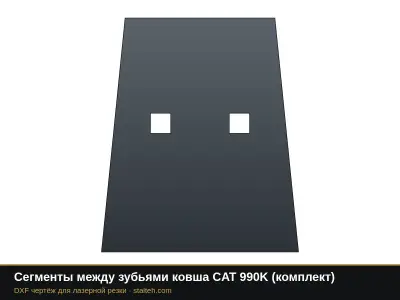

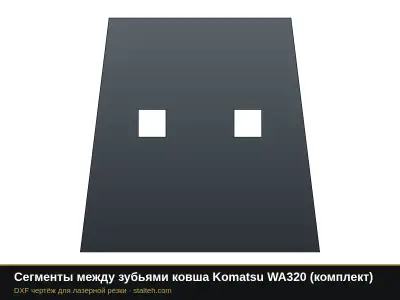

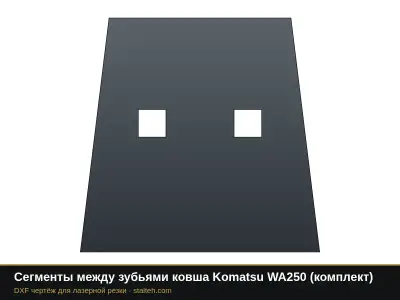

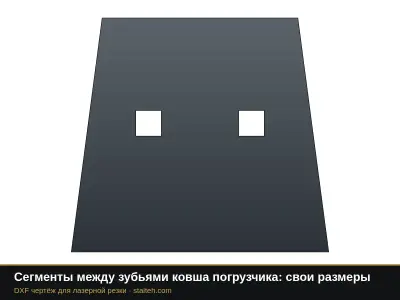

| Сегменты между зубьями ковша погрузчика: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |
| Режущая кромка ковша погрузчика под приварку: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |
Чертёж открывается в генераторе: можно изменить длину, высоту, шаг и диаметр отверстий под вашу деталь. Нет нужного номера? Пришлите размеры старого ножа на info@stalteh.com.
05 · Подробно
Детали фронтальных погрузчиков по маркам
Как выбрать деталь, подобрать размер и сталь.
В разделе чертежи сменных деталей для фронтальных погрузчиков с ковшом от 1 до 5,4 м³: болтовой нож ковша, боковые ножи и сегменты между зубьями. Детали сгруппированы по маркам: SDLG, XCMG, Lonking, LiuGong, Shantui, Foton Lovol, CAT, Komatsu, Volvo, Doosan (Develon), Hyundai, JCB, Liebherr, Амкодор, Российские, John Deere, Kawasaki, Универсальные заготовки. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: ножи ковша погрузчика на заказ. Детали по маркам: детали SDLG, детали XCMG, детали Lonking, детали LiuGong, детали Shantui, детали CAT, детали Komatsu, детали Volvo, детали Doosan, детали Hyundai, детали JCB, детали Liebherr, российская техника.
Другие разделы
Подбор деталей по модели техники, Детали для спецтехники на заказ, общий каталог деталей спецтехники, гусеничные экскаваторы, мини-экскаваторы, колёсные и российские экскаваторы, экскаваторы-погрузчики, мини-погрузчики, автогрейдеры, бульдозеры, самосвалы, седельные тягачи, лесовозы и сортиментовозы, тракторы и навесное, карьерные самосвалы, сочленённые самосвалы, карьерные экскаваторы, дробилки и грохоты, автокраны, гусеничные краны, кму и манипуляторы, износостойкие детали из листа.
06 · Рядом
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Гусеничные экскаваторы
Мини-экскаваторы
Колёсные и российские экскаваторы
Детали спецтехники: ножи ковша и отвала07 · Под резку
Как чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
08 · Файл
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
09 · Разделы
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Все разделы и общий генератор · 24Японская тематика: самураи, маски, сакура · 77Иероглифы и японские узоры · 69Восточная тематика: драконы, мандалы, хамса · 51Знаки зодиака и восточный гороскоп · 24Медитация и йога: мандалы, будда, лотос · 44Новый год: снежинки, игрушки, Дед Мороз · 83Баня и сауна: таблички, вешалки, панно · 40Охота и рыбалка: трофеи, таблички, держатели · 37Монограммы и именные таблички · 40Руны, славянские и скандинавские символы · 38Полигональные животные · 40Детали спецтехники: ножи ковша и отвала · 3228Гусеничные экскаваторы · 329Мини-экскаваторы · 75Колёсные и российские экскаваторы · 71Экскаваторы-погрузчики · 148Мини-погрузчики · 92Автогрейдеры · 141Бульдозеры · 275Самосвалы · 126Седельные тягачи · 121Лесовозы и сортиментовозы · 48Тракторы и навесное · 333Карьерные самосвалы · 283Сочленённые самосвалы · 105Карьерные экскаваторы · 192Дробилки и грохоты · 84Автокраны · 160Гусеничные краны · 32КМУ и манипуляторы · 92Гладиаторы, Рим и Спарта · 56Рыцари, замки и средневековье · 6Вдохновляющие надписи и медальницы · 40Место силы: спортзал и мотивация · 20Флюгеры · 23Силуэты животных · 35Птицы, рыбы, цветы и деревья · 39Силуэты: люди, техника, города · 44Мангалы, костровые чаши, решётки · 42Печи под казан: круглые и разборные · 10Детали сельхозтехники: ножи, сегменты · 22Надписи на авто и таблички с именем · 36Адресные таблички: современные и под старину · 28Буквы и цифры · 12Шестерни и звёздочки · 30Расходники оборудования: молотки, сита, шнеки, ножи · 93Детали металлоконструкций · 181Декор и изделия для дома · 89Мастерская и гараж · 39Открывашки, ключи, брелоки · 56Туризм и авто: колышки, печь, лебёдка · 23Дача и сад: колпаки, грядки, скворечники · 35Каталог узоров для лазерной резки
10 · Вопросы
Смотрите также
Частые вопросы
Подойдёт ли деталь к моей технике?
Размеры по умолчанию типовые для класса техники. Сверьте длину, высоту, толщину, шаг и диаметр отверстий со старой деталью и задайте свои значения в генераторе.
Это оригинальные запчасти?
Нет. Название техники указано для подбора, чертежи подготовлены нами по типовым размерам.
Из какой стали резать нож?
Из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard.
Делаете ли фаску и зенковку?
Контур и отверстия режем на станке. Фаску на кромке и зенковку под потайные болты обсуждаем при заказе.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
