Боковой нож на стенку ковша, вторую деталь пары перевернуть. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

728×182 ммгабарит детали

30 ммтолщина по умолчанию

от 5 000 ₽заказ резки

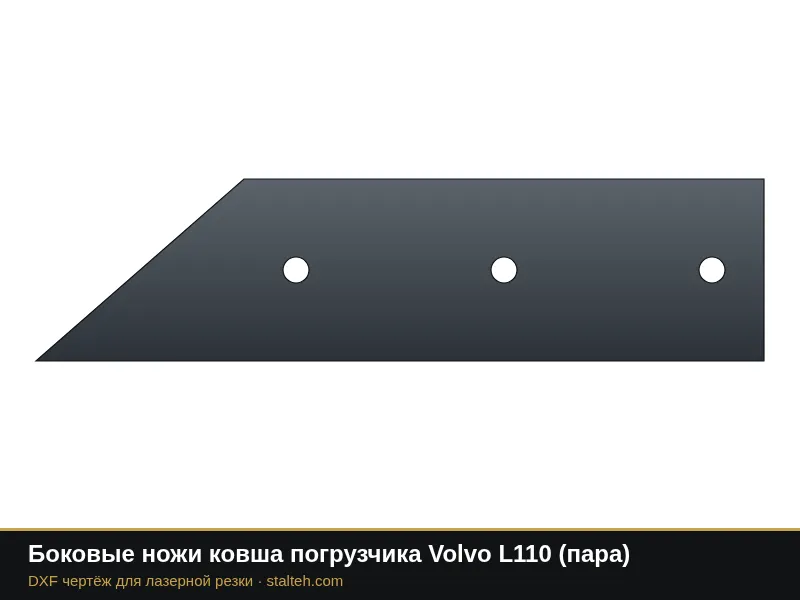

Боковые ножи ковша погрузчика Volvo L110 (пара): DXF чертёж для лазерной резки

01 · Генератор

Размеры, толщина и цена резки

Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.

Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.

Толщина металлаМеталлКоличество, шт.

Чертёж изделия

02 · Описание

Описание и размеры по умолчанию

Размеры взяты из источника, перед резкой сверьте их по старой детали.

Боковой нож на стенку ковша, вторую деталь пары перевернуть. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники указано для подбора, деталь неоригинальная. Размеры по умолчанию типовые для класса техники: перед резкой сверьте их со старой деталью.

Параметр	По умолчанию
Длина	728
Высота	182
Скос спереди	208
Отверстий	3
Отверстие	26
Квадратные отверстия (1 да, 0 нет)	0

03 · Похожие

Что внутри DXF

Файл готов к резке без доработки.

Параметр	Как устроен файл
Формат	DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя
Единицы	миллиметры, масштаб 1:1
Контуры	замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки
Слои	0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях
Права	чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна
Ссылка	в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com
Проверка	чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно

05 · Вопросы

Частые вопросы

Чертёж бесплатный?

Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.

Это оригинальная деталь?

Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.

Можно заказать резку у вас?

Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
