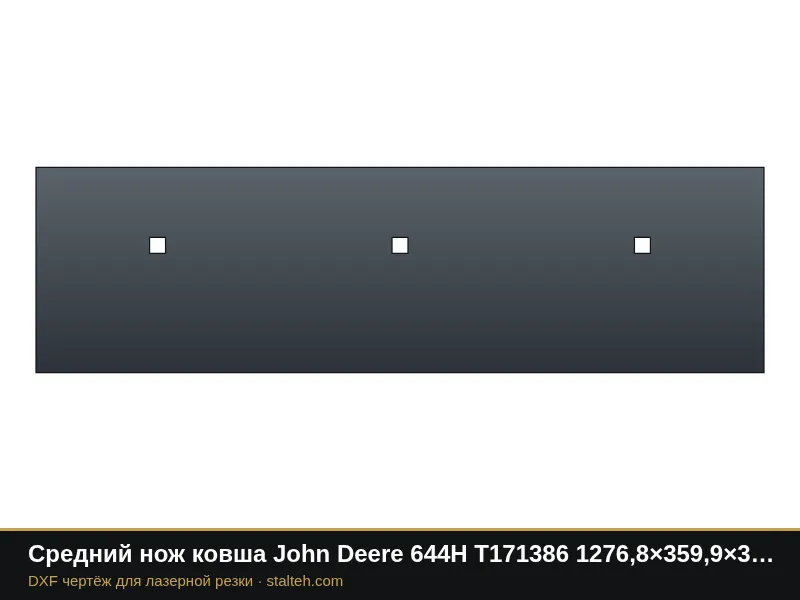

Прислать чертежи →Средний нож ковша John Deere 644H T171386 1276,8×359,9×30 мм
Средний нож ковша фронтального погрузчика John Deere 644H, номер T171386: 1276,8×359,9×30 мм, 3 квадратных отверстий под лемешный болт 1", шаг 425,2 мм, первое и последнее отверстие в 213,2 мм от торцов по каталогу поставщика запчастей.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Средний нож ковша фронтального погрузчика John Deere 644H, номер T171386: 1276,8×359,9×30 мм, 3 квадратных отверстий под лемешный болт 1", шаг 425,2 мм, первое и последнее отверстие в 213,2 мм от торцов по каталогу поставщика запчастей. Сумма отступов и шагов совпадает с длиной. Толщина 30 мм по описанию поставщика, в его спецификации указано 31,8 мм. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 1276,8 |
| Высота | 359,9 |
| Отверстий в ряду (0: без отверстий) | 3 |
| Шаг отверстий (0: равномерно) | 425,2 |
| Крайний шаг (0: как основной) | 0 |
| Первое отверстие от левого торца (0: по центру) | 0 |
| Отверстие | 28 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Средний нож ковша John Deere 624H T157492 1124,2×254×25,4 мм
Средний нож ковша John Deere 624 T129787 1431,8×304,8×25,4 мм
Концевой нож ковша John Deere 244J AT314212 400×152,4×15,9 мм
Средний нож ковша Kawasaki 70Z 3093520210 1092,2×330,2×31,8 мм
Средний нож ковша Komatsu WA180 417-815-1210 1360,5×254×25,4 мм
Средний нож ковша Komatsu WA300 418-815-A110 1492,2×330,2×34,9 мм
Средний нож ковша Volvo L150 11081065 1663,7×381×31,8 мм
Средний нож ковша John Deere 744J T167922 1268×406×31,8 мм
Средний нож ковша John Deere 644G T130078 1597×352×31,8 мм
Средний нож ковша Komatsu WA320 419-815-1211 1546×330×34,9 мм
Средний нож ковша Komatsu WA300 418-815-1211 1492×330×34,9 мм
Средний нож ковша Komatsu WA200 417-815-3210 1473×254×25,4 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
