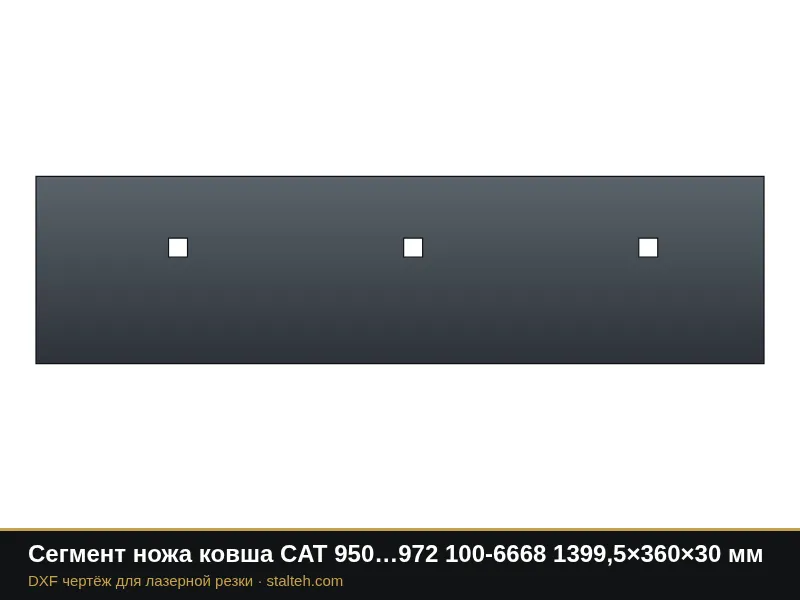

Прислать чертежи →Сегмент ножа ковша CAT 950…972 100-6668 1399,5×360×30 мм
Сегмент ножа ковша CAT 950H, 950K, 950M, 962H, 962K, 962M, 966H, 966K, 966M, 972H, 972K, 972M, номер 100-6668: 1399,5×360×30 мм, 3 квадратных отверстий под лемешный болт 1-1/4", шаг 452 мм, первое отверстие в 273 мм от одного торца, последнее в 222,5 мм от другого по каталогу производителя.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Сегмент ножа ковша CAT 950H, 950K, 950M, 962H, 962K, 962M, 966H, 966K, 966M, 972H, 972K, 972M, номер 100-6668: 1399,5×360×30 мм, 3 квадратных отверстий под лемешный болт 1-1/4", шаг 452 мм, первое отверстие в 273 мм от одного торца, последнее в 222,5 мм от другого по каталогу производителя. Сумма отступов и шагов совпадает с длиной. Нож ковша набирается из нескольких сегментов: левый и правый одинаковые, второй ставят перевёрнутым. Высоту ряда отверстий от кромки каталог не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 1399,5 |
| Высота | 360 |
| Отверстий в ряду (0: без отверстий) | 3 |
| Шаг отверстий (0: равномерно) | 452 |
| Крайний шаг (0: как основной) | 0 |
| Первое отверстие от левого торца (0: по центру) | 273 |
| Отверстие | 36,5 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Сегмент ножа ковша CAT 924…930 8E-4567 1102×280×25 мм
Сегмент ножа ковша CAT 950…972 1U-0593 1319×360×30 мм
Сегмент ножа ковша CAT 924…938 110-4711 1201×280×25 мм
Средний нож ковша CAT 950…980 109-9212 1450×406×35 мм
Сегмент ножа ковша CAT 966…992 1U-0762 1406×406×35 мм
Сегмент ножа ковша CAT 980, 982 9W-1375 1524×406×35 мм
Средний нож ковша CAT 980, 988 (40 мм) 109-9230 1450,1×406×40 мм
Сегмент ковша CAT 966 308-4322 292×293×30 мм
Сегмент ковша CAT 966 4T-6699 269×270×30 мм
Сегмент ковша CAT 950G…950M 132-4715 277×278×35 мм
Угловой нож ковша CAT 950G, 962 (левый) 109-9016 573×360×30 мм
Средний нож ковша CAT 950B, 950E, 950F 9W3493 1206,5×279,4×28,6 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
