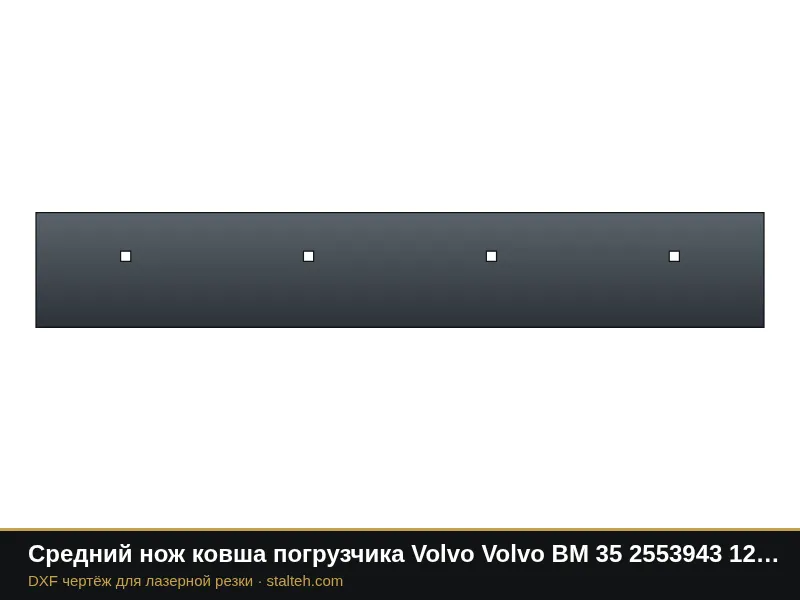

Прислать чертежи →Средний нож ковша погрузчика Volvo Volvo BM 35 2553943 1289×203,2×19 мм
Средний нож ковша погрузчика Volvo Volvo BM 35, 45, 55, 65, 75, 85 (as listed), номер 2553943: 1289×203,2×19 мм, 4 квадратных отверстий под лемешный болт 5/8", шаг 323,8 мм, первое и последнее отверстие в 158,8 и 158,8 мм от торцов по данным поставщика запчастей.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Средний нож ковша погрузчика Volvo Volvo BM 35, 45, 55, 65, 75, 85 (as listed), номер 2553943: 1289×203,2×19 мм, 4 квадратных отверстий под лемешный болт 5/8", шаг 323,8 мм, первое и последнее отверстие в 158,8 и 158,8 мм от торцов по данным поставщика запчастей. Поставщик даёт отступ и первые шаги, остальная раскладка зеркальная, сумма совпадает с длиной: сверьте по старому ножу. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 1289 |
| Высота | 203,2 |
| Отверстие | 18 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Концевой нож ковша погрузчика Volvo L50 B/C/D/E 2518689 520,7×203,2×19 мм
Концевой нож ковша погрузчика Volvo L50 11011414 521×254×19 мм
Средний нож ковша Volvo L150 11081065 1663,7×381×31,8 мм
Средний нож ковша Volvo L90 11081066 1965×381×28,6 мм
Средний нож ковша Volvo L90 11011153 1600×350×25,4 мм
Средний нож ковша Volvo L90 11011111 1348×300×25,4 мм
Средний нож ковша Volvo L70 11012887 1448×280×19 мм
Средний нож ковша Volvo L70 11082755 1741×350×25,4 мм
Средний нож ковша Volvo L70 11081625 1498×279×19 мм
Средний нож ковша Volvo L60 11012832 1598×280×19 мм
Сегменты между зубьями ковша Volvo L350H (комплект)
Боковые ножи ковша погрузчика Volvo L350H (пара)Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
