Лазерная резка / DXF чертежи / Бульдозеры
275 изделий · DXF бесплатно · Лазерная резка в СПбDXF ножи отвала бульдозеров по маркам
Чертежи сменных деталей для бульдозеров по маркам и моделям: средний нож отвала и угловые ножи. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.
01 · Каталог
Каталог: 275 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
02 · Генератор
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия
Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · Номера
Размеры по каталожным номерам
Ножи, размеры которых сверены по данным производителя и продавцов.
Размеры этих ножей взяты из карточек производителя и данных продавцов запчастей по каталожным номерам. Где шаг отверстий не опубликован, он оценён: это указано в описании чертежа и в таблице.
| Деталь и номер | Размер, мм | Отверстия | Источник размеров |
|---|---|---|---|

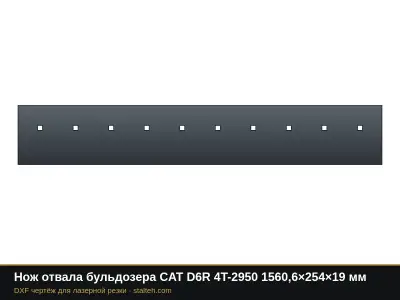

| Нож отвала бульдозера CAT D6R 4T-2950 | 1560,6×254×19 | 10, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

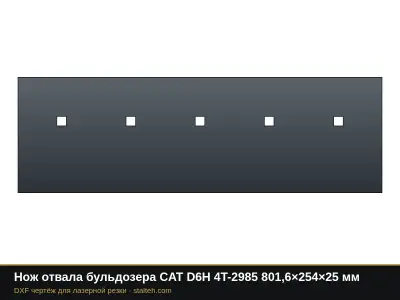

| Нож отвала бульдозера CAT D6H 4T-2985 | 801,6×254×25 | 5, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

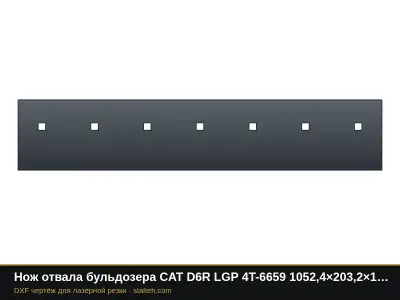

| Нож отвала бульдозера CAT D6R LGP 4T-6659 | 1052,4×203,2×19 | 7, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

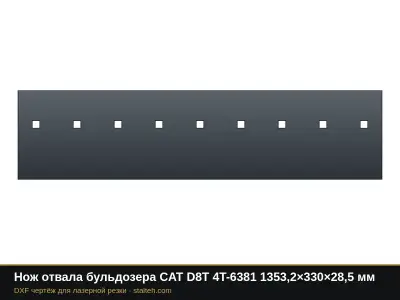

| Нож отвала бульдозера CAT D8T 4T-6381 | 1353,2×330×28,5 | 9, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

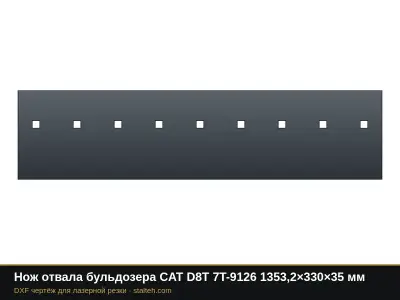

| Нож отвала бульдозера CAT D8T 7T-9126 | 1353,2×330×35 | 9, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

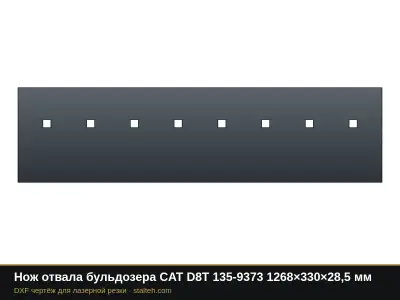

| Нож отвала бульдозера CAT D8T 135-9373 | 1268×330×28,5 | 8, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

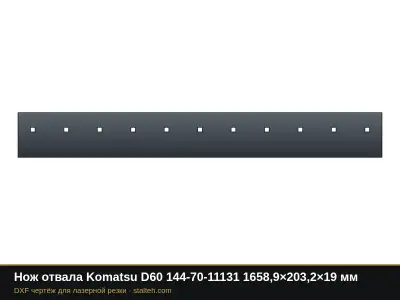

| Нож отвала Komatsu D60 144-70-11131 | 1658,9×203,2×19 | 11, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

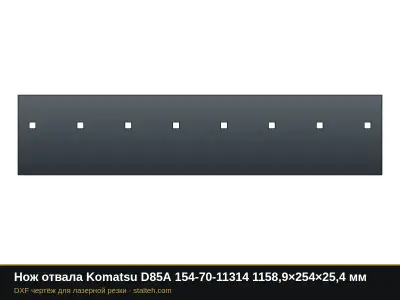

| Нож отвала Komatsu D85A 154-70-11314 | 1158,9×254×25,4 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

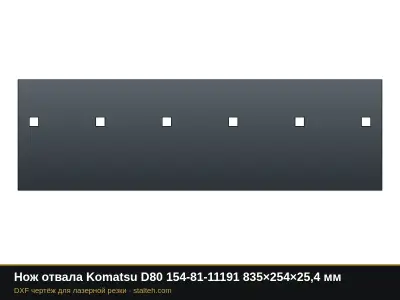

| Нож отвала Komatsu D80 154-81-11191 | 835×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

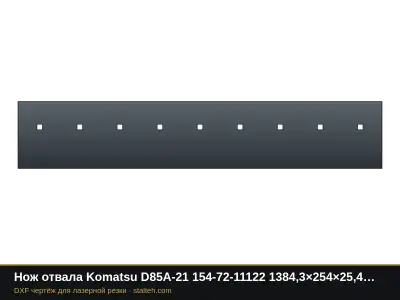

| Нож отвала Komatsu D85A-21 154-72-11122 | 1384,3×254×25,4 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

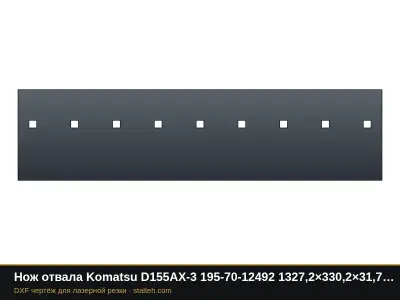

| Нож отвала Komatsu D155AX-3 195-70-12492 | 1327,2×330,2×31,75 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

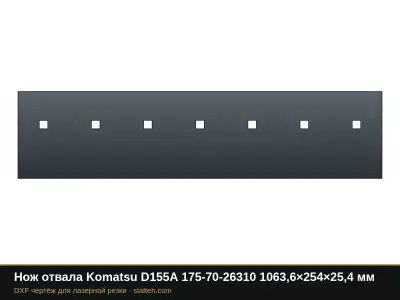

| Нож отвала Komatsu D155A 175-70-26310 | 1063,6×254×25,4 | 7, шаг из каталога поставщика, раскладку сверьте по образцу | каталог поставщика запчастей |

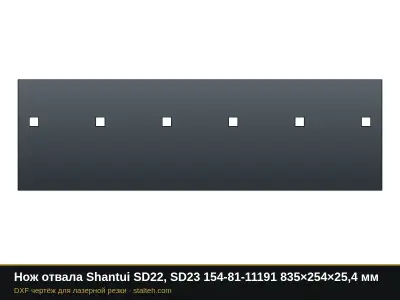

| Нож отвала Shantui SD22, SD23 154-81-11191 | 835×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

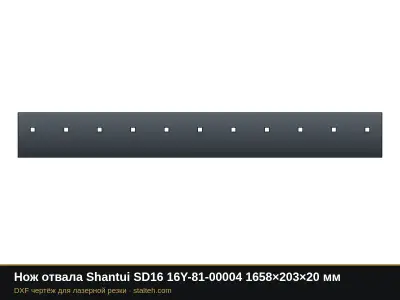

| Нож отвала Shantui SD16 16Y-81-00004 | 1658×203×20 | 11, шаг из данных продавца, раскладку сверьте по образцу | данные продавцов |

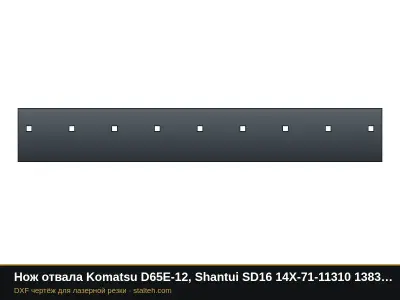

| Нож отвала Komatsu D65E-12, Shantui SD16 14X-71-11310 | 1383×203×19 | 9, раскладку сверьте по образцу | данные продавцов |

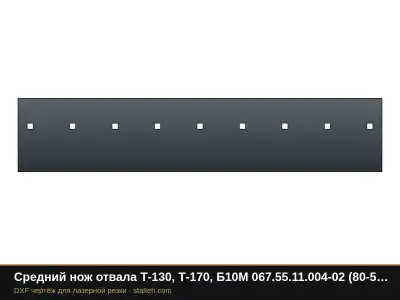

| Средний нож отвала Т-130, Т-170, Б10М 067.55.11.004-02 | 1260×254×20 | 9, раскладку сверьте по образцу | данные продавцов |

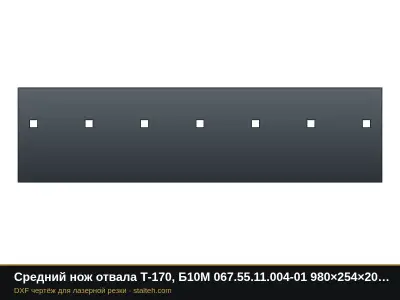

| Средний нож отвала Т-170, Б10М 067.55.11.004-01 | 980×254×20 | 7, раскладку сверьте по образцу | данные продавцов |

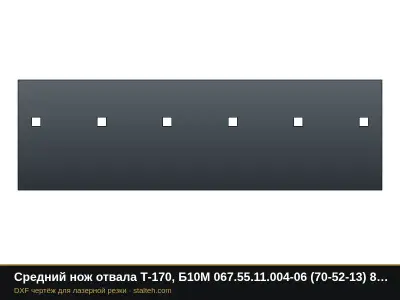

| Средний нож отвала Т-170, Б10М 067.55.11.004-06 | 840×254×20 | 6, раскладку сверьте по образцу | данные продавцов |

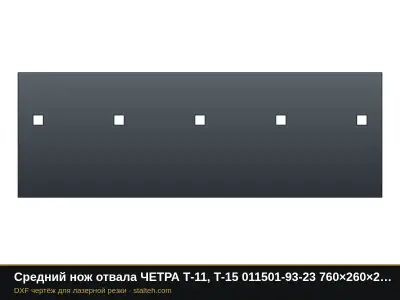

| Средний нож отвала ЧЕТРА Т-11, Т-15 011501-93-23 | 760×260×25 | 5, раскладку сверьте по образцу | данные продавцов |

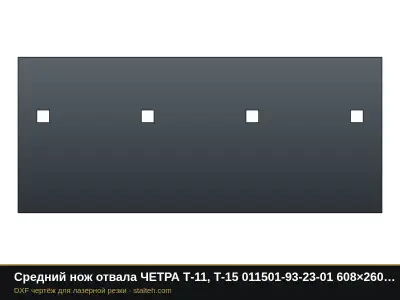

| Средний нож отвала ЧЕТРА Т-11, Т-15 011501-93-23-01 | 608×260×25 | 4, раскладку сверьте по образцу | данные продавцов |

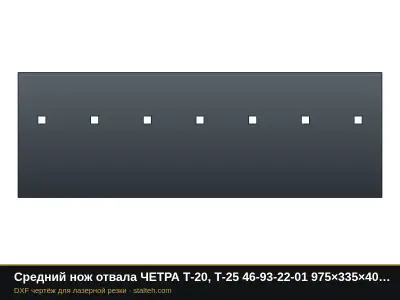

| Средний нож отвала ЧЕТРА Т-20, Т-25 46-93-22-01 | 975×335×40 | 7, раскладку сверьте по образцу | данные продавцов |

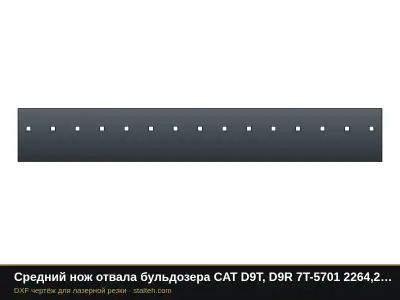

| Средний нож отвала бульдозера CAT D9T, D9R 7T-5701 | 2264,2×330×35 | 15, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |
| Средний нож отвала бульдозера CAT D9T (60 мм) 113-0322 | 1787,4×330×60 | 12, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

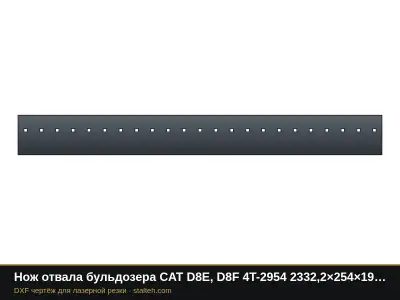

| Нож отвала бульдозера CAT D8E, D8F 4T-2954 | 2332,2×254×19 | 23, шаг и отступы из каталога производителя, высоту ряда сверьте по образцу | каталог производителя |

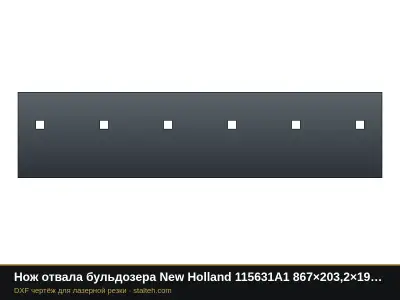

| Нож отвала бульдозера New Holland 115631A1 | 867×203,2×19 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

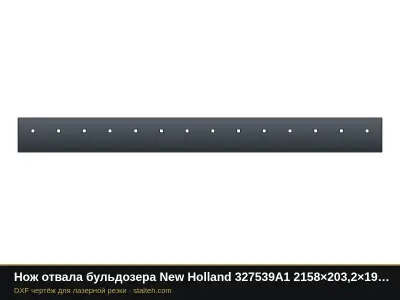

| Нож отвала бульдозера New Holland 327539A1 | 2158×203,2×19 | 14, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож отвала бульдозера New Holland 430157A1 | 1908×203,2×19 | 13, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

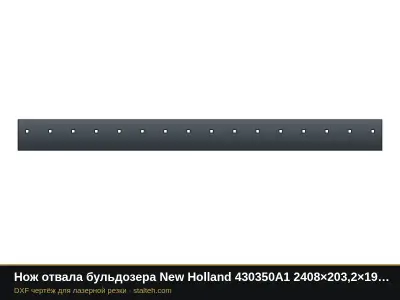

| Нож отвала бульдозера New Holland 430350A1 | 2408×203,2×19 | 16, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

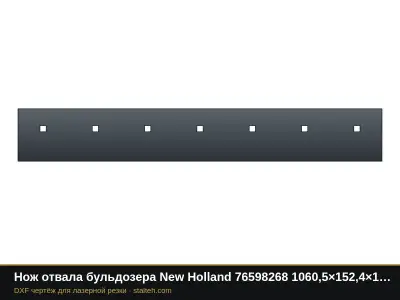

| Нож отвала бульдозера New Holland 76598268 | 1060,5×152,4×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож отвала бульдозера Case 850 R36267 | 1898,6×152,4×15,9 | 13, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

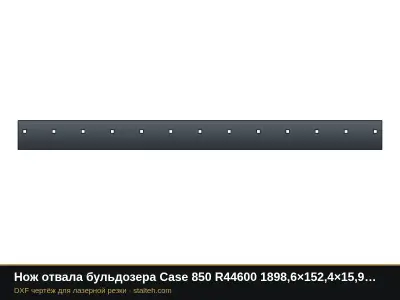

| Нож отвала бульдозера Case 850 R44600 | 1898,6×152,4×15,9 | 13, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож отвала бульдозера Case 850 R44592 | 1822,4×152,4×15,9 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

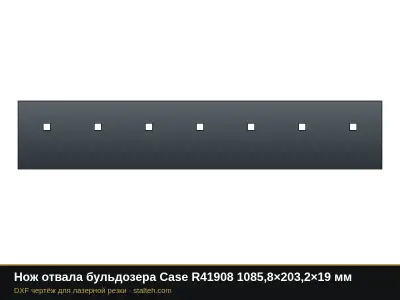

| Нож отвала бульдозера Case R41908 | 1085,8×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера Case R41909 | 889×203,2×19 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

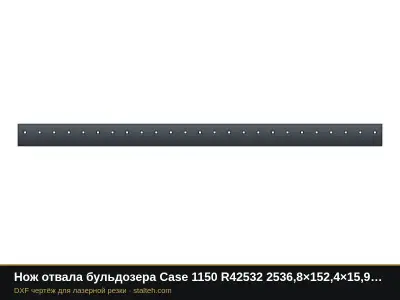

| Нож отвала бульдозера Case 1150 R42532 | 2536,8×152,4×15,9 | 25, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

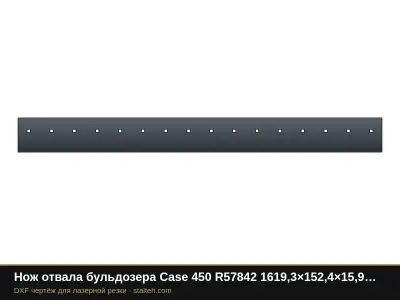

| Нож отвала бульдозера Case 450 R57842 | 1619,3×152,4×15,9 | 16, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

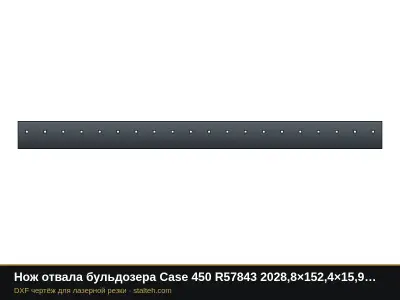

| Нож отвала бульдозера Case 450 R57843 | 2028,8×152,4×15,9 | 20, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

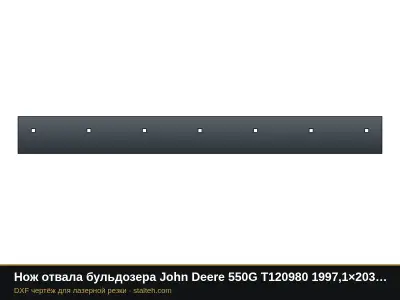

| Нож отвала бульдозера John Deere 550G T120980 | 1997,1×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

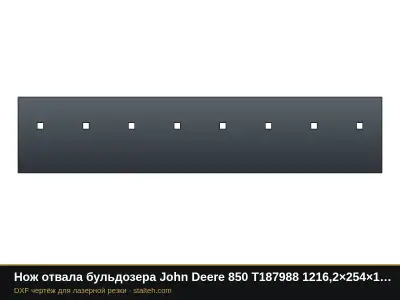

| Нож отвала бульдозера John Deere 850 T187988 | 1216,2×254×19 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

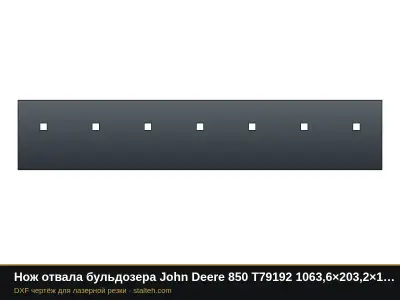

| Нож отвала бульдозера John Deere 850 T79192 | 1063,6×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

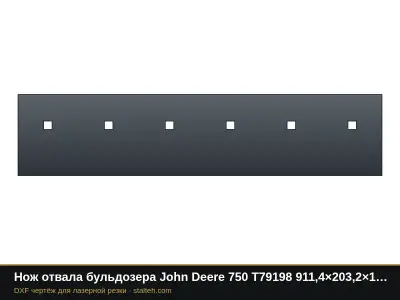

| Нож отвала бульдозера John Deere 750 T79198 | 911,4×203,2×19 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

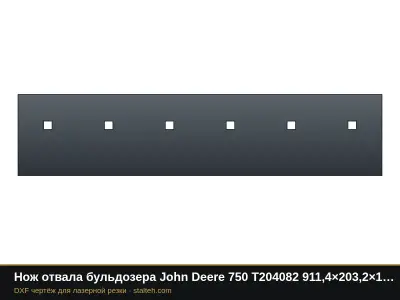

| Нож отвала бульдозера John Deere 750 T204082 | 911,4×203,2×19 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

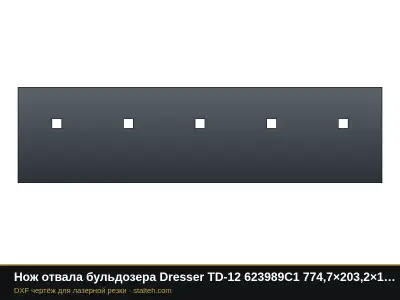

| Нож отвала бульдозера Dresser TD-12 623989C1 | 774,7×203,2×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож отвала бульдозера Dresser TD-15 623988C1 | 812,8×203,2×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

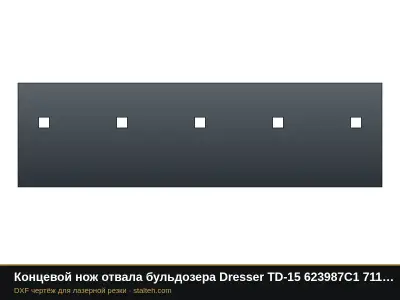

| Концевой нож отвала бульдозера Dresser TD-15 623987C1 | 711,2×203,2×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

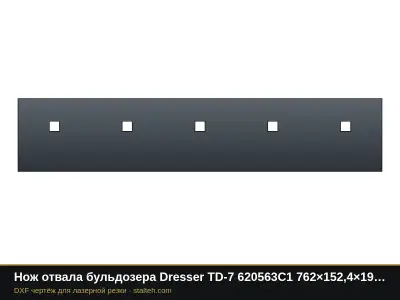

| Нож отвала бульдозера Dresser TD-7 620563C1 | 762×152,4×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

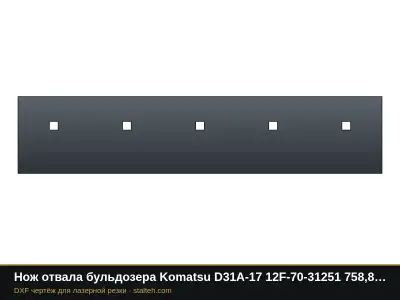

| Нож отвала бульдозера Komatsu D31A-17 12F-70-31251 | 758,8×160,3×15,9 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

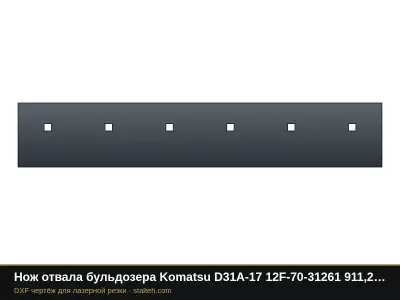

| Нож отвала бульдозера Komatsu D31A-17 12F-70-31261 | 911,2×160,3×15,9 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

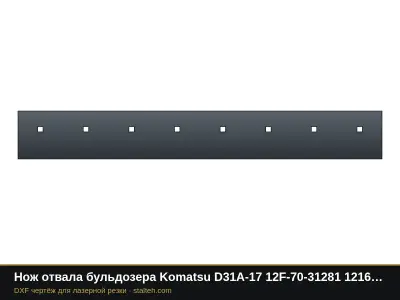

| Нож отвала бульдозера Komatsu D31A-17 12F-70-31281 | 1216×160,3×15,9 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Нож отвала бульдозера Komatsu D65 14X-952-1130 | 1276,3×203,2×19 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

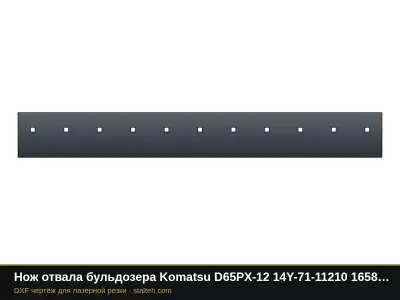

| Нож отвала бульдозера Komatsu D65PX-12 14Y-71-11210 | 1658,9×203,2×19 | 11, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

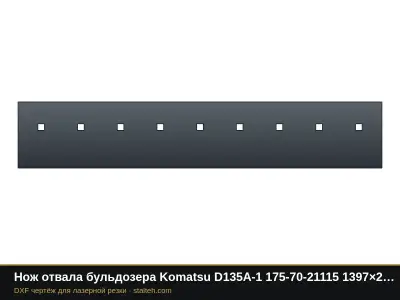

| Нож отвала бульдозера Komatsu D135A-1 175-70-21115 | 1397×254×25,4 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

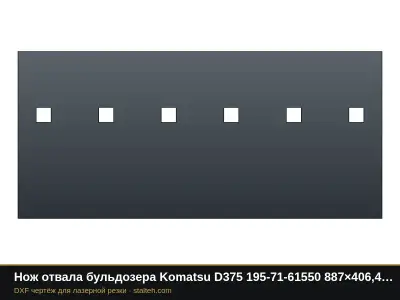

| Нож отвала бульдозера Komatsu D375 195-71-61550 | 887×406,4×50 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

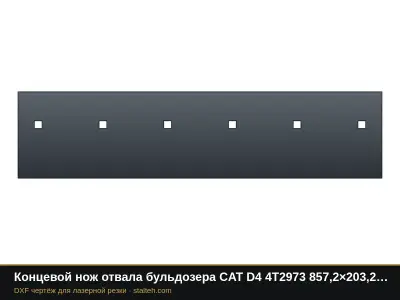

| Концевой нож отвала бульдозера CAT D4 4T2973 | 857,2×203,2×15,9 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D3 6Y5841 | 914,4×165,1×19 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

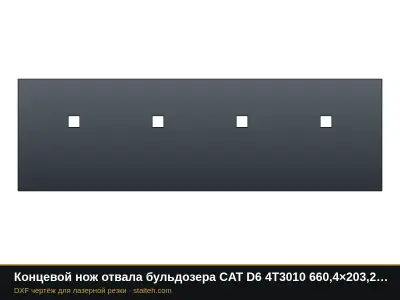

| Концевой нож отвала бульдозера CAT D6 4T3010 | 660,4×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

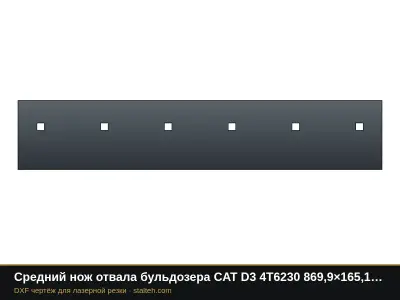

| Средний нож отвала бульдозера CAT D3 4T6230 | 869,9×165,1×16 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D5 8E9377 | 1054,1×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

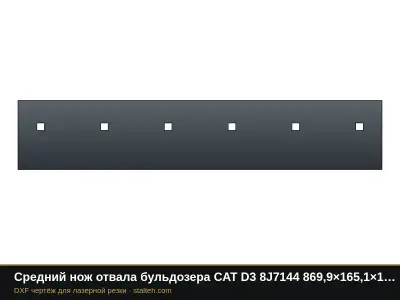

| Средний нож отвала бульдозера CAT D3 8J7144 | 869,9×165,1×16 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D4 104-9634 | 974,7×165,1×15,9 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D3 4T6232 | 1212,8×165,1×15,9 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D4 6Y5842 | 1270×165,1×19 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 4T6378 | 901,7×330,2×31,8 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож скрепера CAT 80 4T6612 | 749,3×330,2×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

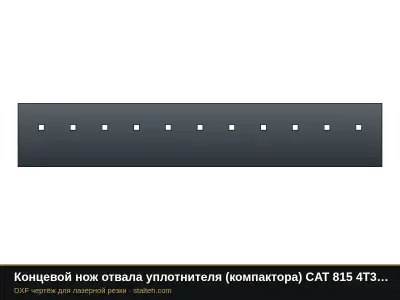

| Концевой нож отвала уплотнителя (компактора) CAT 815 4T3008 | 1165,2×203,2×19 | 11, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

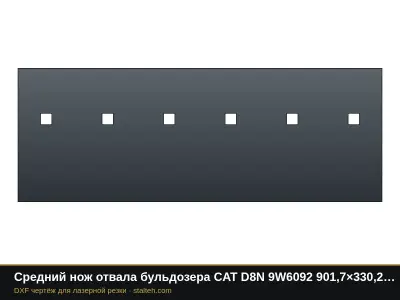

| Средний нож отвала бульдозера CAT D8N 9W6092 | 901,7×330,2×38,1 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D7N 7T6678 | 895,3×279,4×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 4T2988 | 1035×254×25,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала уплотнителя (компактора) CAT 815 4T3020 | 858,9×203,2×19 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

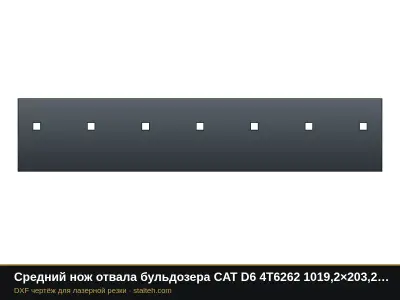

| Средний нож отвала бульдозера CAT D6 4T6262 | 1019,2×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

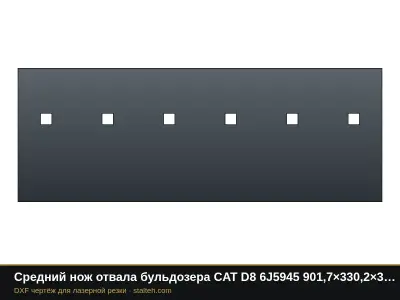

| Средний нож отвала бульдозера CAT D8 6J5945 | 901,7×330,2×31,8 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8N 4J8232 | 901,7×330,2×38,1 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 1U4943 | 1352,5×330,2×28,6 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6A 5J6839 | 800,1×254×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 4T2888 | 1622,4×254×25,4 | 16, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 5J6851 | 1622,4×254×25,4 | 16, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож скрепера CAT 80 5J6846 | 749,3×330,2×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

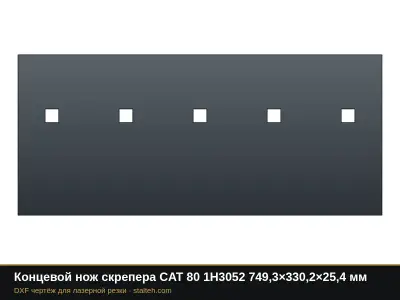

| Концевой нож скрепера CAT 80 1H3052 | 749,3×330,2×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

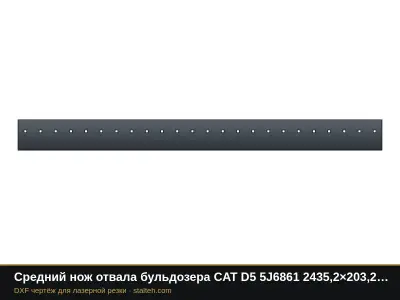

| Средний нож отвала бульдозера CAT D5 5J6861 | 2435,2×203,2×15,9 | 24, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D5 6J2350 | 1216×203,2×19 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

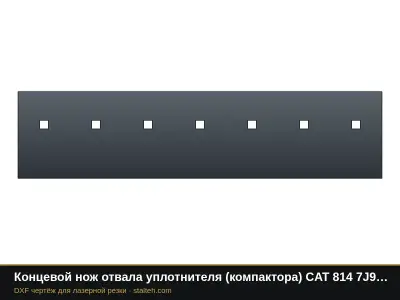

| Концевой нож отвала уплотнителя (компактора) CAT 814 7J9481 | 1066,8×254×25,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера CAT D8H 1J9428 | 914,4×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

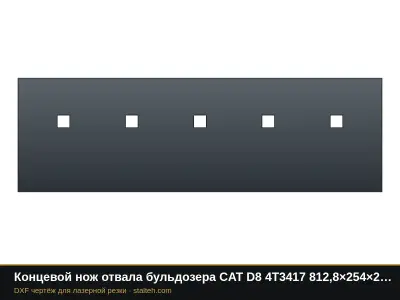

| Концевой нож отвала бульдозера CAT D8 4T3417 | 812,8×254×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

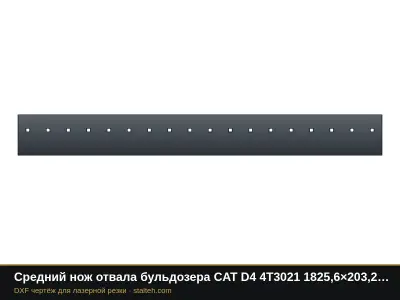

| Средний нож отвала бульдозера CAT D4 4T3021 | 1825,6×203,2×19 | 18, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D5 1U2211 | 1397×203,2×19 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

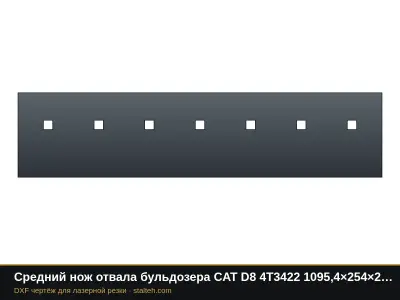

| Средний нож отвала бульдозера CAT D8 4T3422 | 1095,4×254×25,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

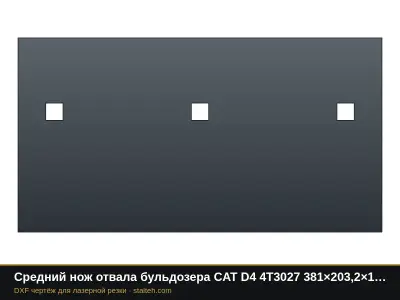

| Средний нож отвала бульдозера CAT D4 4T3027 | 381×203,2×19 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

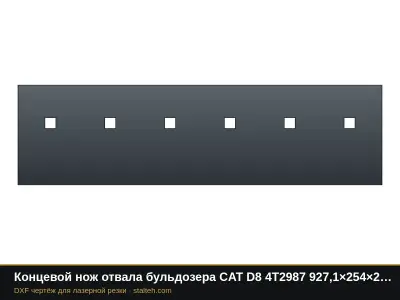

| Концевой нож отвала бульдозера CAT D8 4T2987 | 927,1×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

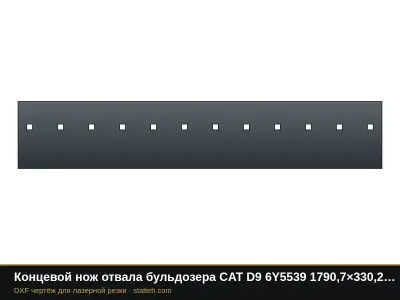

| Концевой нож отвала бульдозера CAT D9 6Y5539 | 1790,7×330,2×31,8 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D7 7T6589 | 1092,2×279,4×25,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D5 4T3025 | 1117,6×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

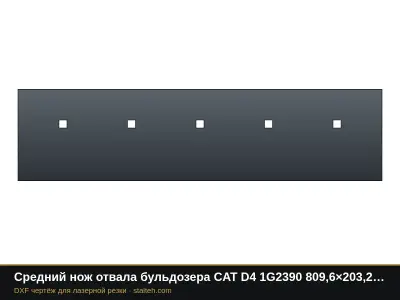

| Средний нож отвала бульдозера CAT D4 1G2390 | 809,6×203,2×15,9 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D3 1C6568 | 869,9×165,1×16 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

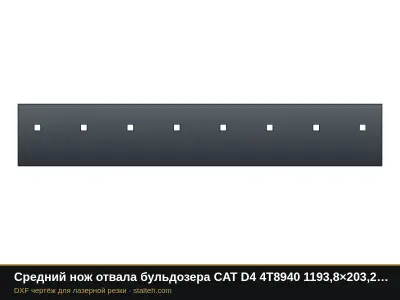

| Средний нож отвала бульдозера CAT D4 4T8940 | 1193,8×203,2×19 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D5 3G4282 | 1155,7×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D3 4T6231 | 1066,8×165,1×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

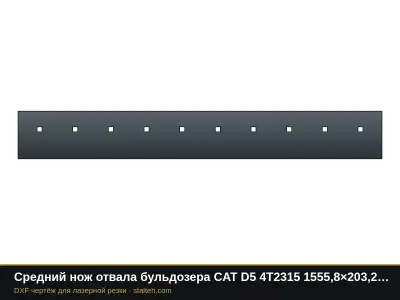

| Средний нож отвала бульдозера CAT D5 4T2315 | 1555,8×203,2×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6 4T3009 | 1524×203,2×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 6Y5538 | 2260,6×330,2×31,8 | 15, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

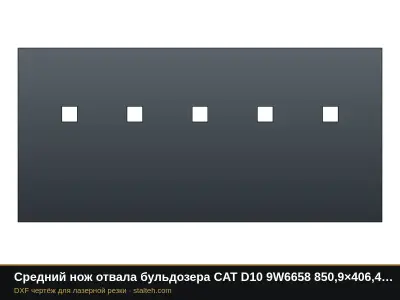

| Средний нож отвала бульдозера CAT D10 9W6658 | 850,9×406,4×44,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

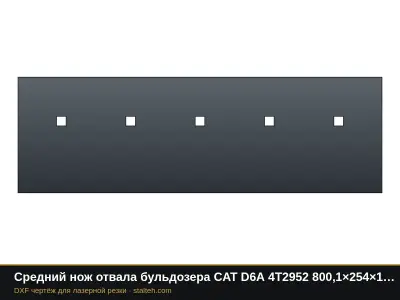

| Средний нож отвала бульдозера CAT D6A 4T2952 | 800,1×254×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера CAT D8H 4T6532 | 914,4×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D7 4T2989 | 1066,8×254×25,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D9 7T5702 | 1790,7×330,2×38,1 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

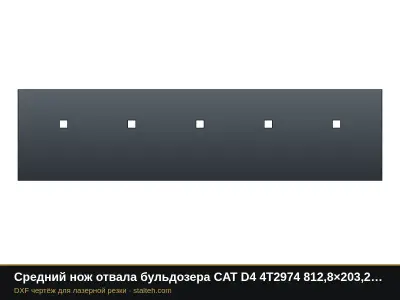

| Средний нож отвала бульдозера CAT D4 4T2974 | 812,8×203,2×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

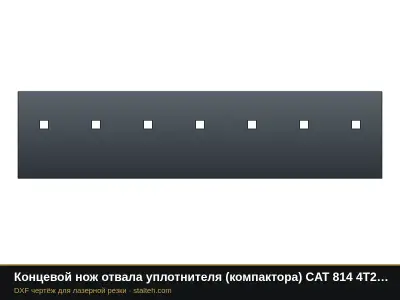

| Концевой нож отвала уплотнителя (компактора) CAT 814 4T2993 | 1066,8×254×25,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

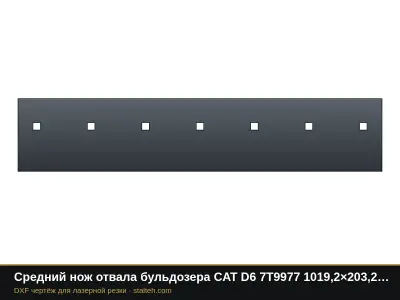

| Средний нож отвала бульдозера CAT D6 7T9977 | 1019,2×203,2×25,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 3G8264 | 1352,5×330,2×28,6 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

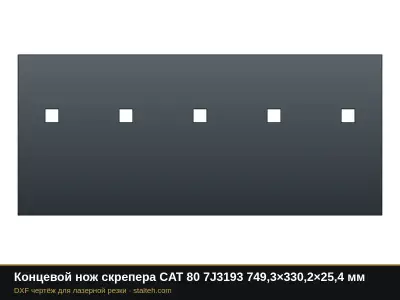

| Концевой нож скрепера CAT 80 7J3193 | 749,3×330,2×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D3 8J7145 | 1066,8×165,1×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D3 3G3354 | 1212,8×165,1×15,9 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

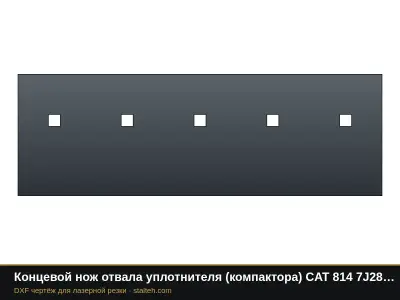

| Концевой нож отвала уплотнителя (компактора) CAT 814 7J2847 | 762×254×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

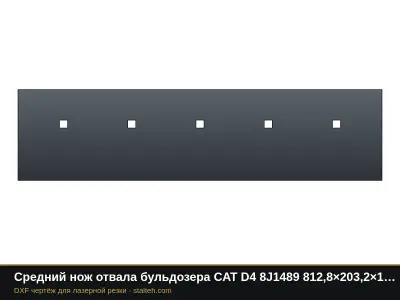

| Средний нож отвала бульдозера CAT D4 8J1489 | 812,8×203,2×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера CAT D4 8J1490 | 857,2×203,2×15,9 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 4T2306 | 1352,5×330,2×28,6 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6 5J6878 | 1524×203,2×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6 1G1726 | 1524×203,2×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

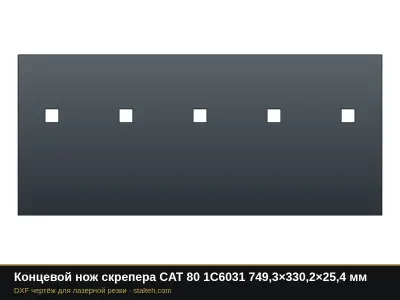

| Концевой нож скрепера CAT 80 1C6031 | 749,3×330,2×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8N 4T9558 | 901,7×330,2×38,1 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

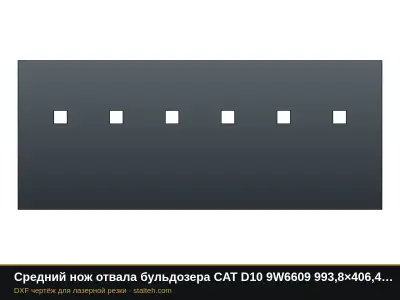

| Средний нож отвала бульдозера CAT D10 9W6609 | 993,8×406,4×34,9 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

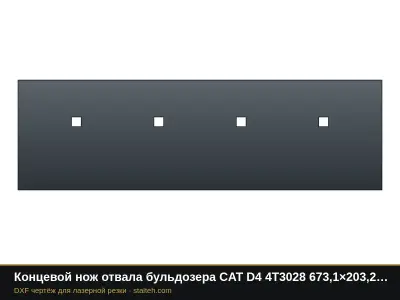

| Концевой нож отвала бульдозера CAT D4 4T3028 | 673,1×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D9 4T6386 | 1041,4×330,2×31,8 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

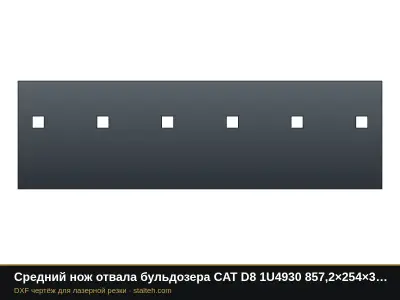

| Средний нож отвала бульдозера CAT D8 1U4930 | 857,2×254×34,9 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 4T3423 | 857,2×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

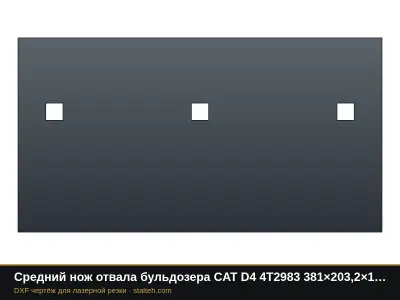

| Средний нож отвала бульдозера CAT D4 4T2983 | 381×203,2×19 | 3, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера CAT D10 9W6615 | 850,9×406,4×38,1 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

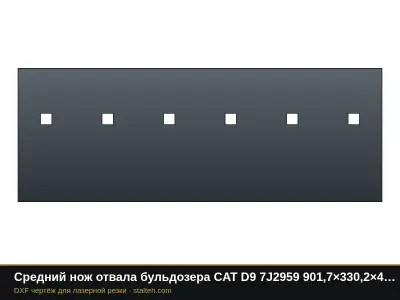

| Средний нож отвала бульдозера CAT D9 7J2959 | 901,7×330,2×44,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

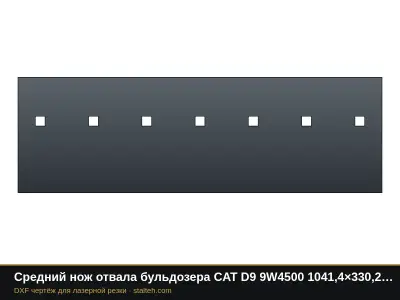

| Средний нож отвала бульдозера CAT D9 9W4500 | 1041,4×330,2×38,1 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

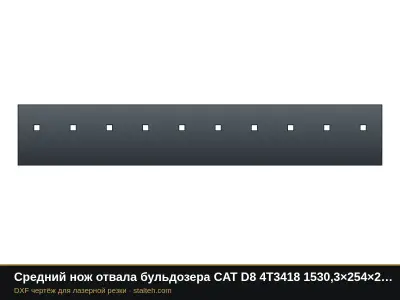

| Средний нож отвала бульдозера CAT D8 4T3418 | 1530,3×254×25,4 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

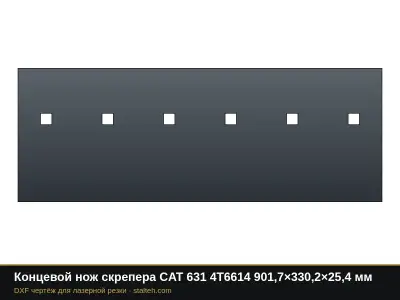

| Концевой нож скрепера CAT 631 4T6614 | 901,7×330,2×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D10 9W6656 | 993,8×406,4×44,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

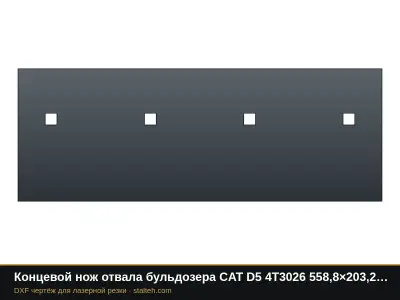

| Концевой нож отвала бульдозера CAT D5 4T3026 | 558,8×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

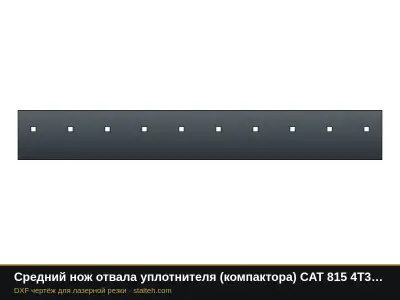

| Средний нож отвала уплотнителя (компактора) CAT 815 4T3012 | 1498,6×203,2×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера CAT D4 8A8581 | 584,2×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 4T6531 | 1524×254×25,4 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT 826 4T6515 | 1778×254×25,4 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

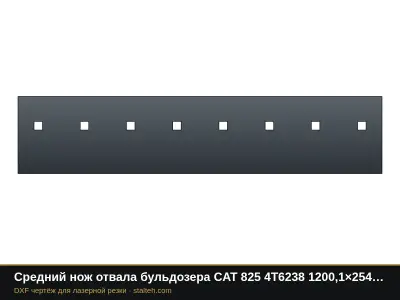

| Средний нож отвала бульдозера CAT 825 4T6238 | 1200,1×254×25,4 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

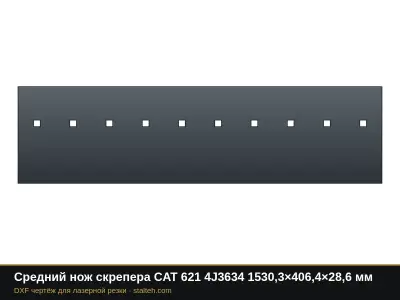

| Средний нож скрепера CAT 621 4J3634 | 1530,3×406,4×28,6 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера CAT D6 1C6157 | 657,2×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6A 4J3632 | 800,1×254×19 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6 4T3013 | 1016×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

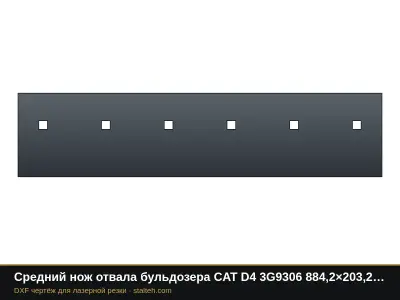

| Средний нож отвала бульдозера CAT D4 3G9306 | 884,2×203,2×15,9 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6 4T3011 | 1619,2×203,2×19 | 11, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

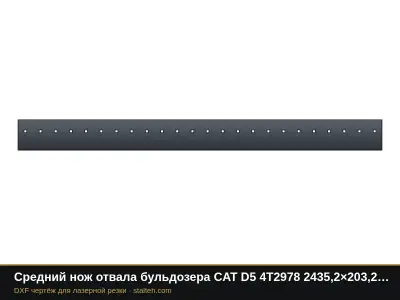

| Средний нож отвала бульдозера CAT D5 4T2978 | 2435,2×203,2×15,9 | 24, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6 7J9477 | 1016×203,2×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера CAT D6 7J9478 | 660,4×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6 6J1406 | 1524×203,2×19 | 10, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D5 4T3030 | 1216×203,2×19 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала уплотнителя (компактора) CAT 814 4T2992 | 762×254×25,4 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

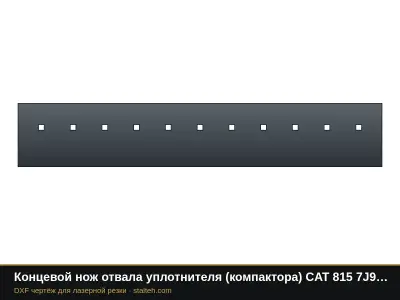

| Концевой нож отвала уплотнителя (компактора) CAT 815 7J9475 | 1165,2×203,2×19 | 11, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

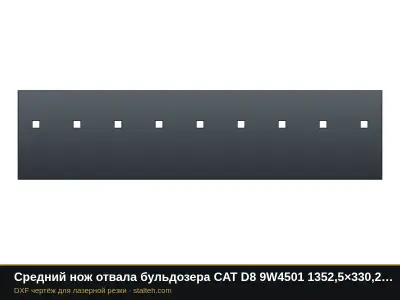

| Средний нож отвала бульдозера CAT D8 9W4501 | 1352,5×330,2×34,9 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D6 8J7156 | 1619,2×203,2×19 | 11, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

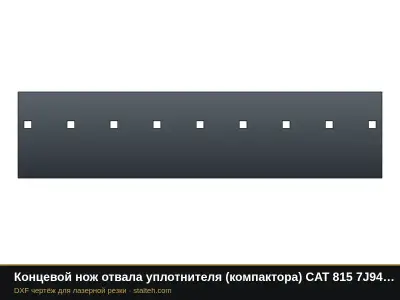

| Концевой нож отвала уплотнителя (компактора) CAT 815 7J9476 | 858,9×203,2×19 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

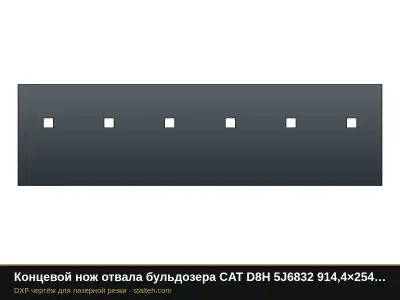

| Концевой нож отвала бульдозера CAT D8H 5J6832 | 914,4×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

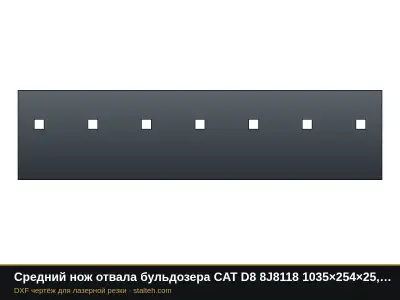

| Средний нож отвала бульдозера CAT D8 8J8118 | 1035×254×25,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D9 9W7043 | 1790,7×330,2×44,4 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

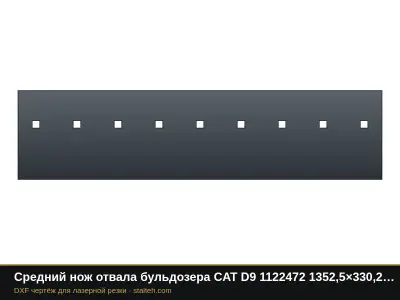

| Средний нож отвала бульдозера CAT D9 1122472 | 1352,5×330,2×44,4 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 9W4396 | 1692,3×330,2×34,9 | 11, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

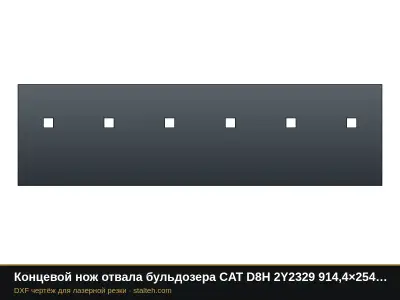

| Концевой нож отвала бульдозера CAT D8H 2Y2329 | 914,4×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D8 9W7044 | 2260,6×330,2×44,4 | 15, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D9 7J2980 | 1041,4×330,2×44,4 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

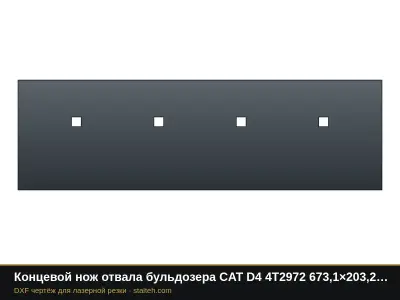

| Концевой нож отвала бульдозера CAT D4 4T2972 | 673,1×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера CAT D8 1U4929 | 806,4×254×34,9 | 5, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

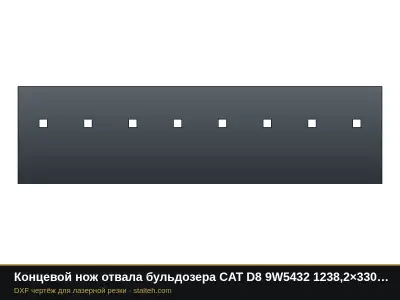

| Концевой нож отвала бульдозера CAT D8 9W5432 | 1238,2×330,2×28,6 | 8, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D5 4T3004 | 1441,4×203,2×19 | 9, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Средний нож отвала бульдозера CAT D7 4T2948 | 1066,8×254×19 | 7, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

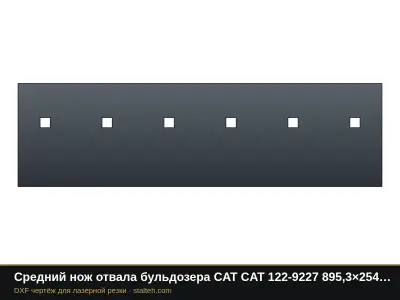

| Средний нож отвала бульдозера CAT CAT 122-9227 | 895,3×254×25,4 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |
| Концевой нож отвала бульдозера Komatsu D61EX-15 13G-72-61420 | 889×203,2×19 | 6, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

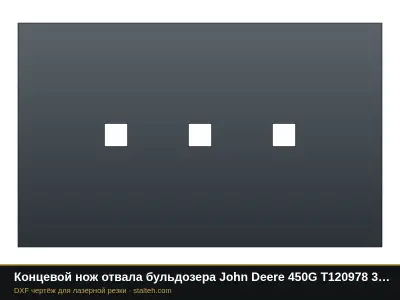

| Концевой нож отвала бульдозера John Deere 450G T120978 | 330,2×203,2×19 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |
| Концевой нож отвала бульдозера John Deere 700 T162841 | 330,2×203,2×19 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

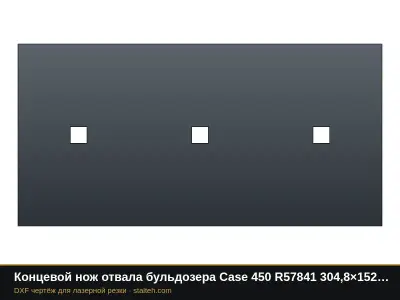

| Концевой нож отвала бульдозера Case 450 R57841 | 304,8×152,4×15,9 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

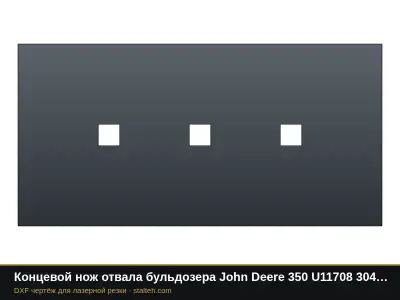

| Концевой нож отвала бульдозера John Deere 350 U11708 | 304,8×152,4×15,9 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

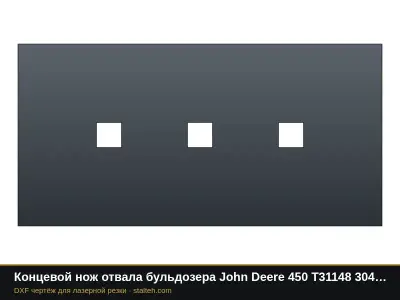

| Концевой нож отвала бульдозера John Deere 450 T31148 | 304,8×152,4×19 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

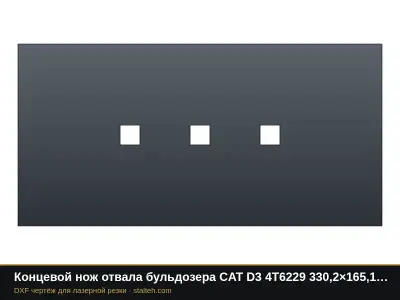

| Концевой нож отвала бульдозера CAT D3 4T6229 | 330,2×165,1×19 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

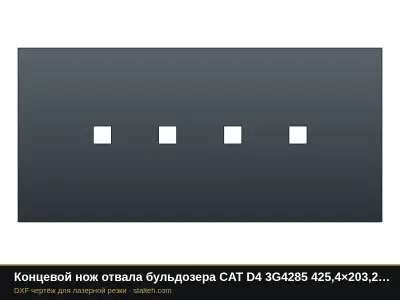

| Концевой нож отвала бульдозера CAT D4 3G4285 | 425,4×203,2×19 | 4, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

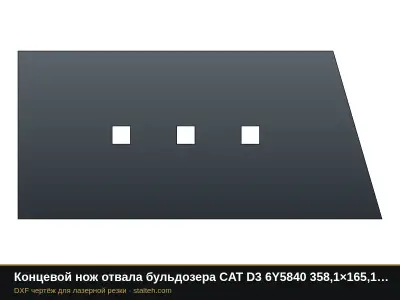

| Концевой нож отвала бульдозера CAT D3 6Y5840 | 358,1×165,1×16 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

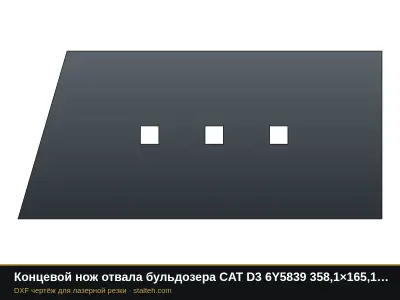

| Концевой нож отвала бульдозера CAT D3 6Y5839 | 358,1×165,1×16 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

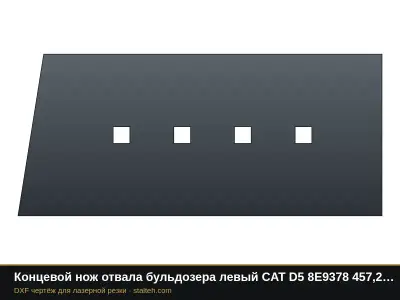

| Концевой нож отвала бульдозера левый CAT D5 8E9378 | 457,2×202,9×25,4 | 4, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

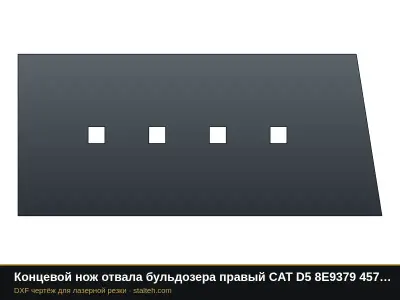

| Концевой нож отвала бульдозера правый CAT D5 8E9379 | 457,2×202,9×25,4 | 4, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

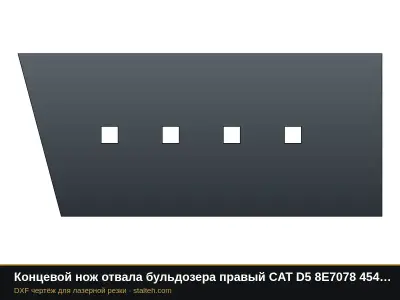

| Концевой нож отвала бульдозера правый CAT D5 8E7078 | 454×202,9×19 | 4, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

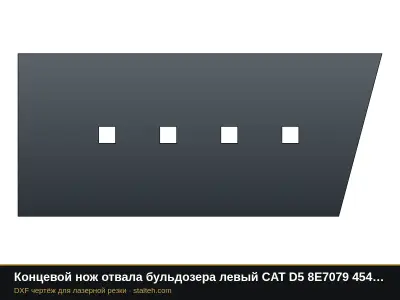

| Концевой нож отвала бульдозера левый CAT D5 8E7079 | 454×202,9×19 | 4, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

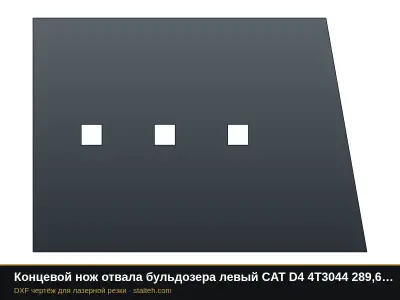

| Концевой нож отвала бульдозера левый CAT D4 4T3044 | 289,6×202,9×20,1 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

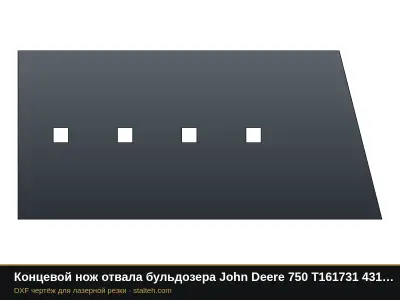

| Концевой нож отвала бульдозера John Deere 750 T161731 | 431,8×199,9×20,1 | 4, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

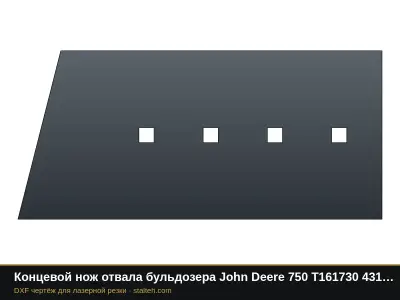

| Концевой нож отвала бульдозера John Deere 750 T161730 | 431,8×199,9×20,1 | 4, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

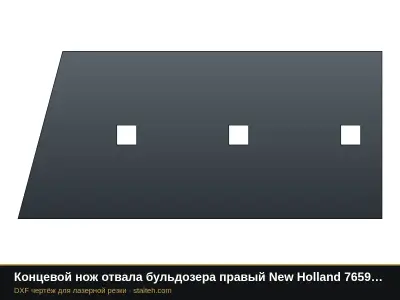

| Концевой нож отвала бульдозера правый New Holland 76598267 | 330,2×151,9×19 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

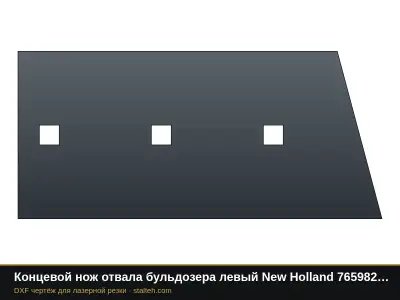

| Концевой нож отвала бульдозера левый New Holland 76598270 | 330,2×151,9×19 | 3, шаг и отступы из каталога поставщика | каталог поставщика запчастей |

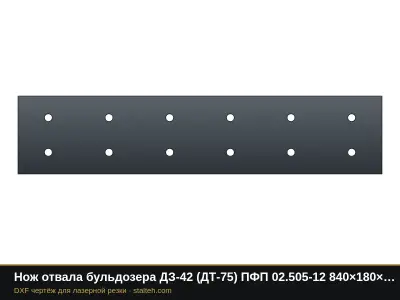

| Нож отвала бульдозера ДЗ-42 (ДТ-75) ПФП 02.505-12 | 840×180×12 | 12, шаг и отступы из каталога поставщика, высоту ряда сверьте по образцу | каталог поставщика запчастей |

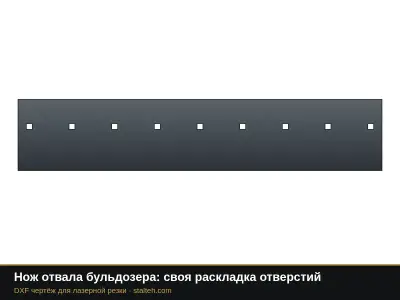

| Нож отвала бульдозера: своя раскладка отверстий | см. чертёж | 9, шаг и отступы из данных продавца | параметрическая заготовка |

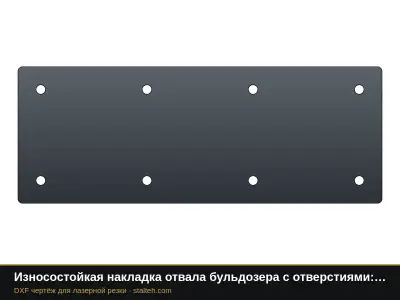

| Износостойкая накладка отвала бульдозера с отверстиями: свои размеры | см. чертёж | 8, шаг и отступы из данных продавца | параметрическая заготовка |
| Концевой нож отвала бульдозера: свои размеры | см. чертёж | без отверстий (приварной) | параметрическая заготовка |
Чертёж открывается в генераторе: можно изменить длину, высоту, шаг и диаметр отверстий под вашу деталь. Нет нужного номера? Пришлите размеры старого ножа на info@stalteh.com.
04 · Подробно
Детали бульдозеров по маркам
Как выбрать деталь, подобрать размер и сталь.
В разделе чертежи сменных деталей для бульдозеров: средний нож отвала и угловые ножи. Детали сгруппированы по маркам: Четра, Российские, Shantui, Komatsu, CAT, Liebherr, John Deere, Dressta, New Holland, Case, Dresser, Универсальные заготовки. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: ножи отвала бульдозера на заказ. Детали по маркам: российская техника, детали Shantui, детали Komatsu, детали CAT, детали Liebherr, детали New Holland, детали Case.
Другие разделы
Подбор деталей по модели техники, Детали для спецтехники на заказ, общий каталог деталей спецтехники, гусеничные экскаваторы, мини-экскаваторы, колёсные и российские экскаваторы, фронтальные погрузчики, экскаваторы-погрузчики, мини-погрузчики, автогрейдеры, самосвалы, седельные тягачи, лесовозы и сортиментовозы, тракторы и навесное, карьерные самосвалы, сочленённые самосвалы, карьерные экскаваторы, дробилки и грохоты, автокраны, гусеничные краны, кму и манипуляторы, износостойкие детали из листа.
05 · Рядом
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Гусеничные экскаваторы
Мини-экскаваторы
Колёсные и российские экскаваторы
Детали спецтехники: ножи ковша и отвала06 · Под резку
Как чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
07 · Файл
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
08 · Разделы
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Все разделы и общий генератор · 24Японская тематика: самураи, маски, сакура · 77Иероглифы и японские узоры · 69Восточная тематика: драконы, мандалы, хамса · 51Знаки зодиака и восточный гороскоп · 24Медитация и йога: мандалы, будда, лотос · 44Новый год: снежинки, игрушки, Дед Мороз · 83Баня и сауна: таблички, вешалки, панно · 40Охота и рыбалка: трофеи, таблички, держатели · 37Монограммы и именные таблички · 40Руны, славянские и скандинавские символы · 38Полигональные животные · 40Детали спецтехники: ножи ковша и отвала · 3228Гусеничные экскаваторы · 329Мини-экскаваторы · 75Колёсные и российские экскаваторы · 71Фронтальные погрузчики · 328Экскаваторы-погрузчики · 148Мини-погрузчики · 92Автогрейдеры · 141Самосвалы · 126Седельные тягачи · 121Лесовозы и сортиментовозы · 48Тракторы и навесное · 333Карьерные самосвалы · 283Сочленённые самосвалы · 105Карьерные экскаваторы · 192Дробилки и грохоты · 84Автокраны · 160Гусеничные краны · 32КМУ и манипуляторы · 92Гладиаторы, Рим и Спарта · 56Рыцари, замки и средневековье · 6Вдохновляющие надписи и медальницы · 40Место силы: спортзал и мотивация · 20Флюгеры · 23Силуэты животных · 35Птицы, рыбы, цветы и деревья · 39Силуэты: люди, техника, города · 44Мангалы, костровые чаши, решётки · 42Печи под казан: круглые и разборные · 10Детали сельхозтехники: ножи, сегменты · 22Надписи на авто и таблички с именем · 36Адресные таблички: современные и под старину · 28Буквы и цифры · 12Шестерни и звёздочки · 30Расходники оборудования: молотки, сита, шнеки, ножи · 93Детали металлоконструкций · 181Декор и изделия для дома · 89Мастерская и гараж · 39Открывашки, ключи, брелоки · 56Туризм и авто: колышки, печь, лебёдка · 23Дача и сад: колпаки, грядки, скворечники · 35Каталог узоров для лазерной резки
09 · Вопросы
Смотрите также
Частые вопросы
Подойдёт ли деталь к моей технике?
Размеры по умолчанию типовые для класса техники. Сверьте длину, высоту, толщину, шаг и диаметр отверстий со старой деталью и задайте свои значения в генераторе.
Это оригинальные запчасти?
Нет. Название техники указано для подбора, чертежи подготовлены нами по типовым размерам.
Из какой стали резать нож?
Из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard.
Делаете ли фаску и зенковку?
Контур и отверстия режем на станке. Фаску на кромке и зенковку под потайные болты обсуждаем при заказе.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
Все DXF чертежиЛазерная резка металлаПросмотр DXF онлайнКонвертер картинки в DXFНожи отвала бульдозера на заказДетали для спецтехники на заказ
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
© ООО «Компания Стальтех», 2026. Тексты, таблицы, расчёты и оформление страницы охраняются в соответствии с частью 4 Гражданского кодекса РФ. Копирование и использование материалов без письменного согласия ООО «Компания Стальтех» запрещено. Изображения с подписью «Визуализация» показывают пример исполнения и не являются фотографиями установленных изделий.
Расчёт стоимости
Нужна резка по этому чертежу?
Посчитаем резку с металлом и сроки.
© ООО «Компания Стальтех», 2026. Копирование материалов сайта без письменного согласия запрещено.
Контакты
Офис работает с 9.00 - 18.00
Производство c 8.00 - 22.00
Производство c 8.00 - 22.00
Производство: Санкт-Петербург, проспект Большевиков 54
+7 (812) 600-1008
