Прислать чертежи →Концевой нож отвала бульдозера левый New Holland 76598270 330,2×151,9×19 мм

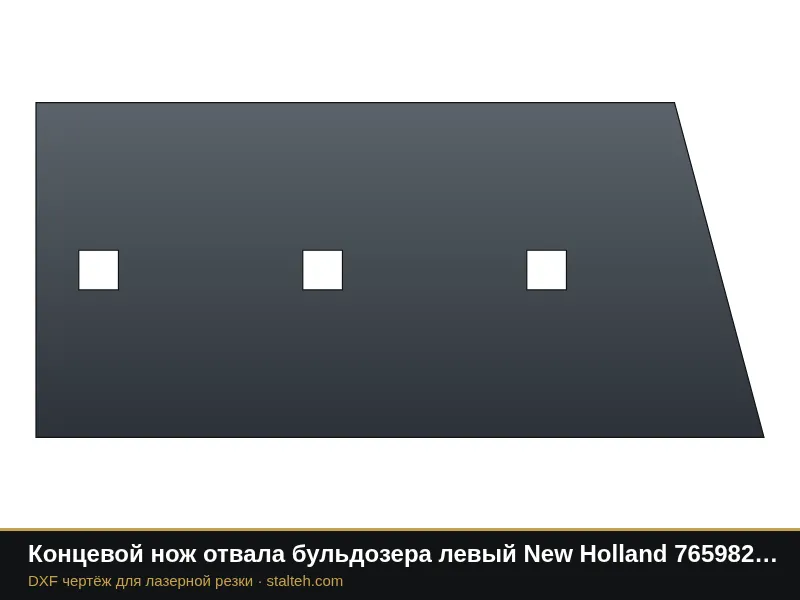

Концевой нож отвала бульдозера левый New Holland, номер 76598270: 330,2×151,9×19 мм, контур со скошенным торцом, 330,2×151,9 мм по длинной кромке и высоте, 3 квадратных отверстий под лемешный болт 5/8, координаты по размерному чертежу поставщика.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Концевой нож отвала бульдозера левый New Holland, номер 76598270: 330,2×151,9×19 мм, контур со скошенным торцом, 330,2×151,9 мм по длинной кромке и высоте, 3 квадратных отверстий под лемешный болт 5/8, координаты по размерному чертежу поставщика. Левый и правый ножи зеркальные: для второй стороны отразите чертёж. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 330,2 |
| Высота | 151,9 |
| Отверстие | 18 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Концевой нож отвала бульдозера правый New Holland 76598267 330,2×151,9×19 мм
Нож отвала бульдозера ДЗ-42 (ДТ-75) ПФП 02.505-12 840×180×12 мм (12 отверстий)
Концевой нож отвала бульдозера John Deere 750 T161730 431,8×199,9×20,1 мм
Концевой нож отвала бульдозера John Deere 750 T161731 431,8×199,9×20,1 мм
Концевой нож отвала бульдозера левый CAT D4 4T3044 289,6×202,9×20,1 мм
Концевой нож отвала бульдозера левый CAT D5 8E7079 454×202,9×19 мм
Концевой нож отвала бульдозера правый CAT D5 8E7078 454×202,9×19 мм
Концевой нож отвала бульдозера правый CAT D5 8E9379 457,2×202,9×25,4 мм
Концевой нож отвала бульдозера левый CAT D5 8E9378 457,2×202,9×25,4 мм
Концевой нож отвала бульдозера CAT D3 6Y5839 358,1×165,1×16 мм
Концевой нож отвала бульдозера CAT D3 6Y5840 358,1×165,1×16 мм
Концевой нож отвала бульдозера CAT D4 3G4285 425,4×203,2×19 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
