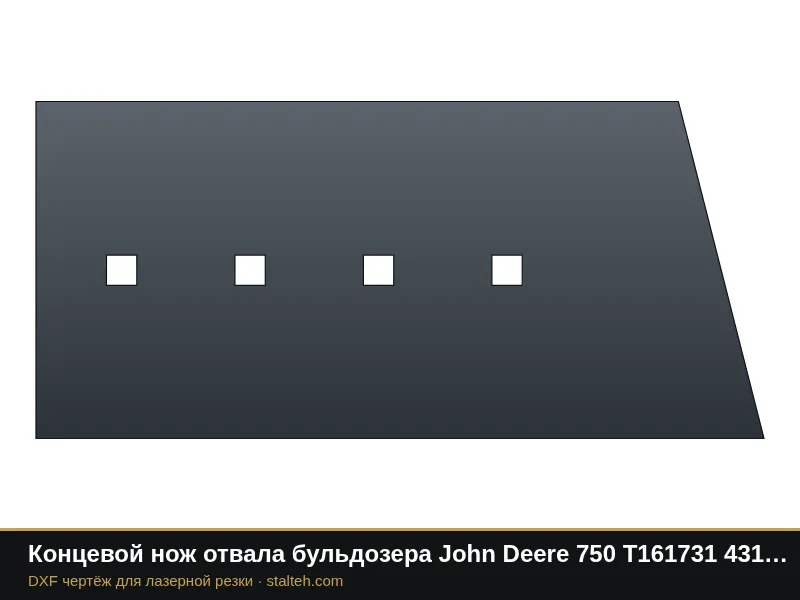

Прислать чертежи →Концевой нож отвала бульдозера John Deere 750 T161731 431,8×199,9×20,1 мм
Концевой нож отвала бульдозера John Deere 750, номер T161731: 431,8×199,9×20,1 мм, контур со скошенным торцом, 431,8×199,9 мм по длинной кромке и высоте, 4 квадратных отверстий под лемешный болт 5/8, координаты по размерному чертежу поставщика.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Концевой нож отвала бульдозера John Deere 750, номер T161731: 431,8×199,9×20,1 мм, контур со скошенным торцом, 431,8×199,9 мм по длинной кромке и высоте, 4 квадратных отверстий под лемешный болт 5/8, координаты по размерному чертежу поставщика. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 431,8 |
| Высота | 199,9 |
| Отверстие | 18 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Концевой нож отвала бульдозера John Deere 750 T161730 431,8×199,9×20,1 мм
Концевой нож отвала бульдозера John Deere 450 T31148 304,8×152,4×19 мм
Концевой нож отвала бульдозера John Deere 350 U11708 304,8×152,4×15,9 мм
Концевой нож отвала бульдозера John Deere 700 T162841 330,2×203,2×19 мм
Концевой нож отвала бульдозера John Deere 450G T120978 330,2×203,2×19 мм
Нож отвала бульдозера John Deere 750 T204082 911,4×203,2×19 мм
Нож отвала бульдозера John Deere 750 T79198 911,4×203,2×19 мм
Нож отвала бульдозера John Deere 850 T79192 1063,6×203,2×19 мм
Нож отвала бульдозера John Deere 850 T187988 1216,2×254×19 мм
Нож отвала бульдозера John Deere 550G T120980 1997,1×203,2×19 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
