Прислать чертежи →DXF футеровка дробилок и панели сит грохотов

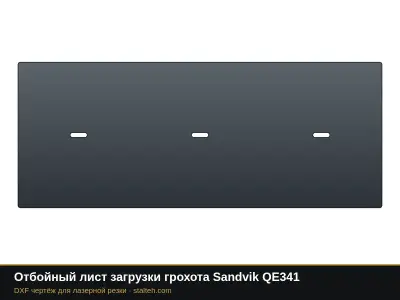

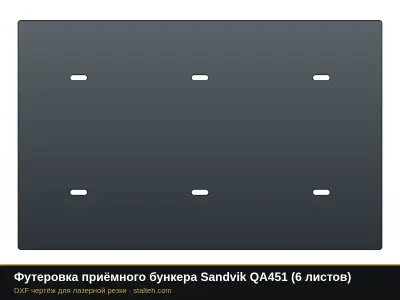

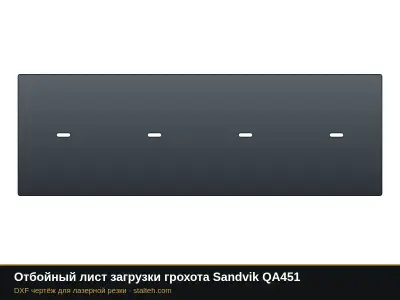

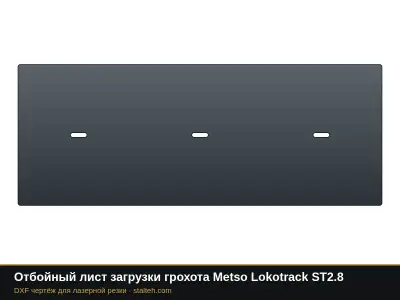

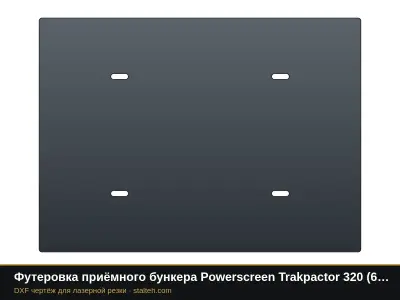

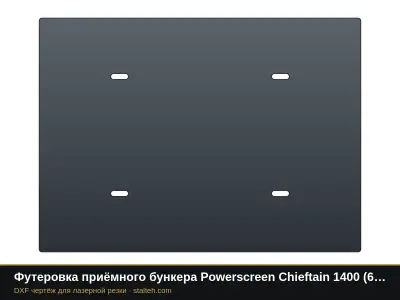

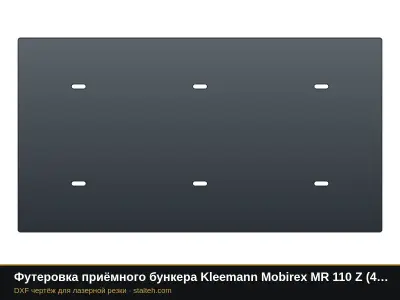

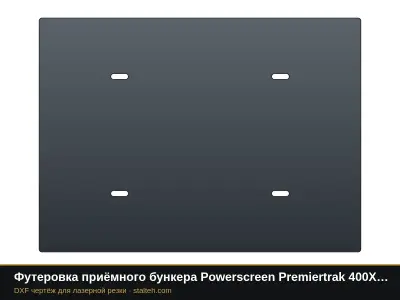

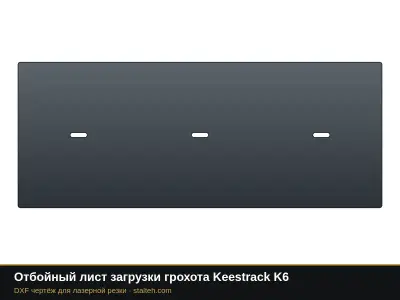

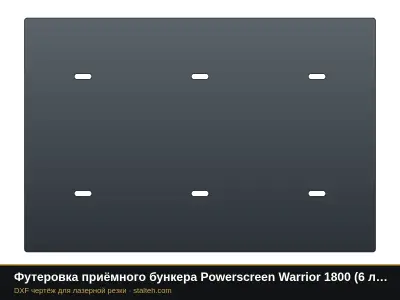

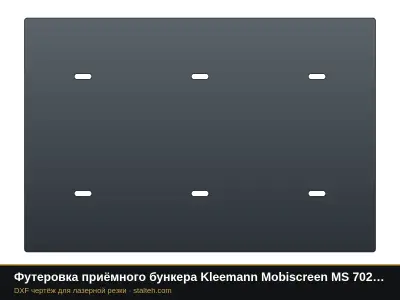

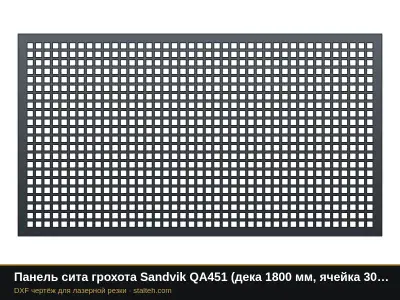

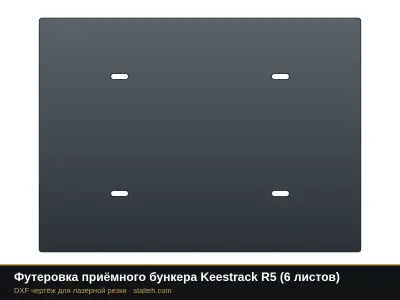

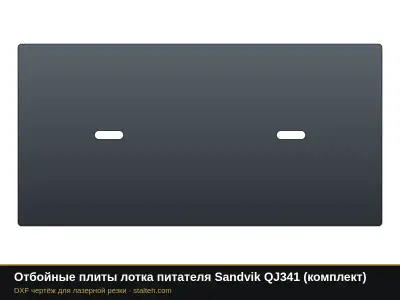

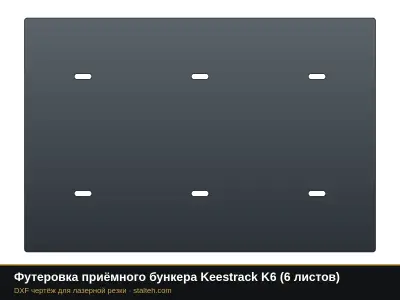

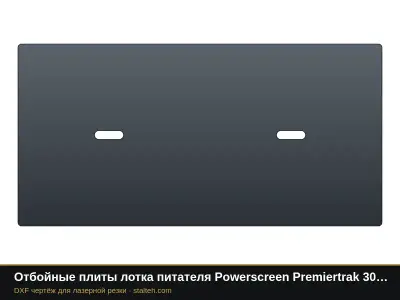

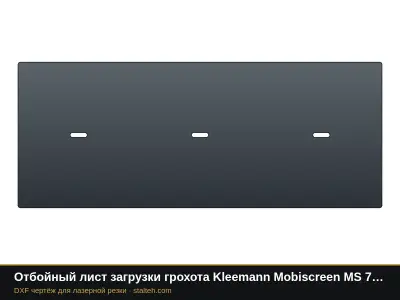

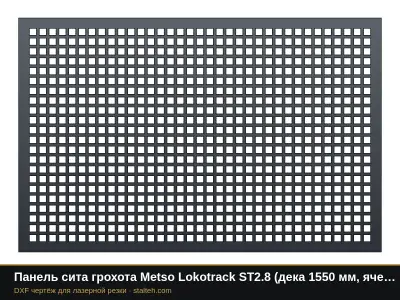

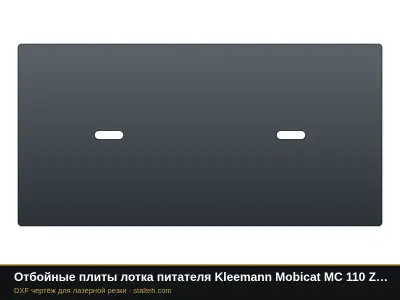

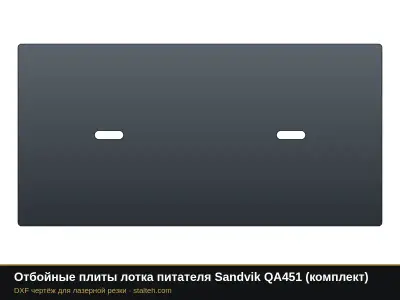

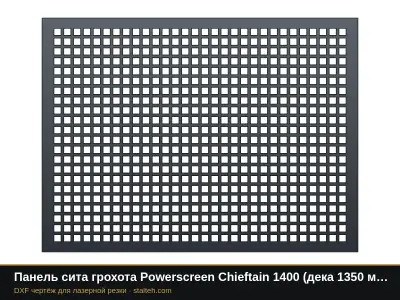

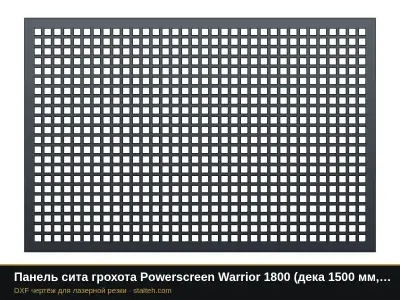

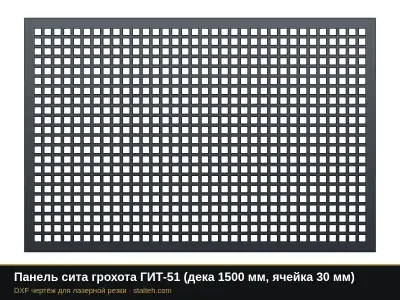

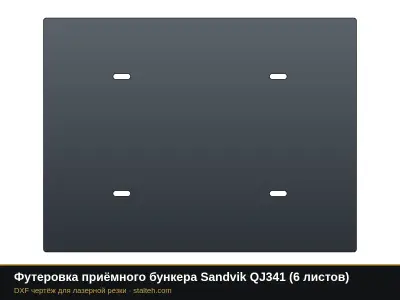

Чертежи сменных деталей для дробилок и грохотов по маркам и моделям: футеровка приёмных бункеров, отбойные плиты лотков питателей, панели сит и отбойные листы грохотов. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.

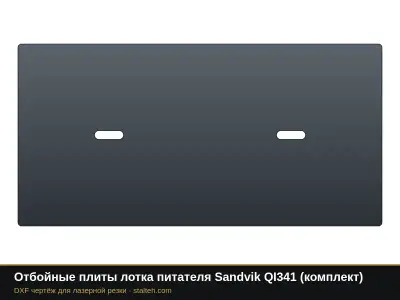

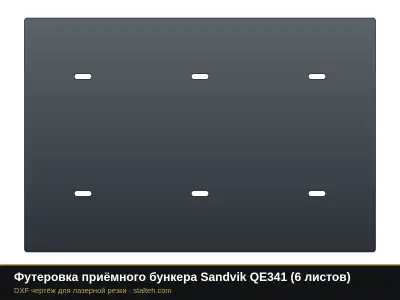

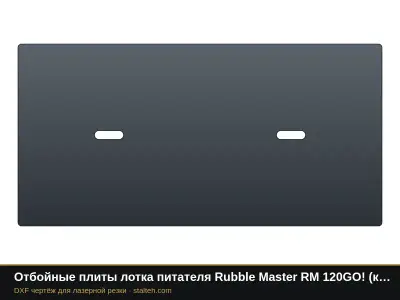

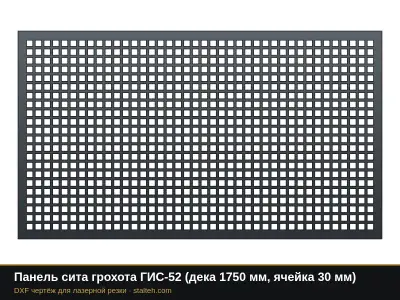

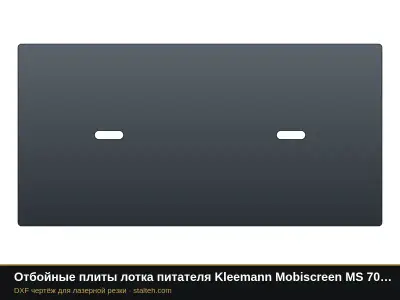

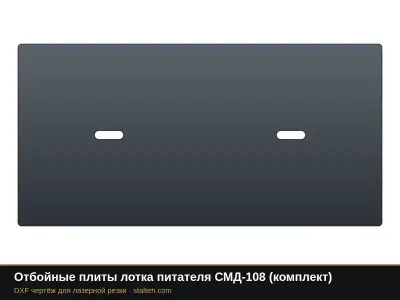

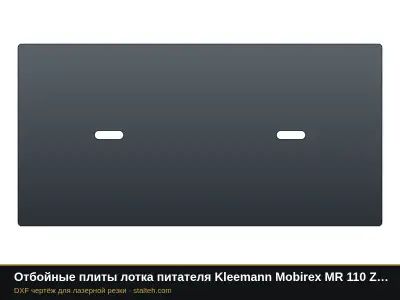

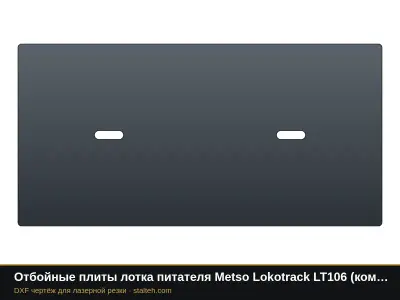

Каталог: 84 изделия
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Детали дробилок и грохотов по маркам
Как выбрать деталь, подобрать размер и сталь.
В разделе чертежи сменных деталей для дробилок и грохотов: футеровка приёмных бункеров, отбойные плиты лотков питателей, панели сит и отбойные листы грохотов. Детали сгруппированы по маркам: Metso, Sandvik, Powerscreen, Kleemann, Keestrack, Rubble Master, Российские. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: футеровка дробилок и грохотов на заказ. Детали по маркам: российская техника.
