Лазерная резка / DXF чертежи / С 3D-моделью
96 изделий · DXF бесплатно · Лазерная резка в СПбDXF чертежи с 3D-моделью
Изделия из нескольких деталей, которые удобно сначала посмотреть в собранном виде: верстаки, стеллажи, мангальные зоны, лестницы на косоурах, скамейки, кровати, стулья, сварочные столы, коптильни. Модель крутится мышкой или пальцем и перестраивается, когда вы меняете размеры в генераторе. Детали для резки скачиваются одним DXF.
01 · Каталог

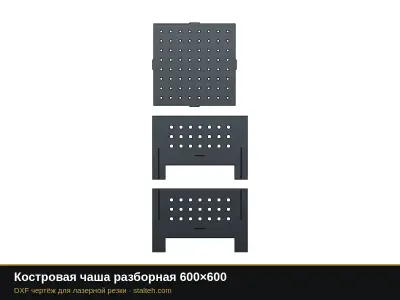

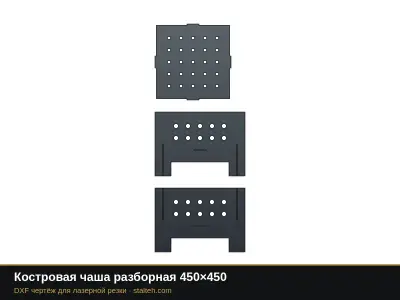

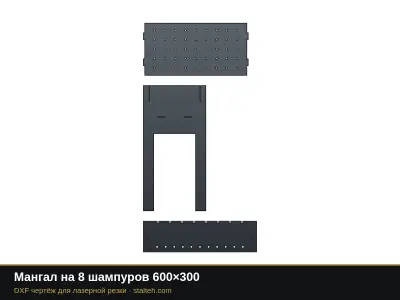

Каталог: 96 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
3D
Подставка под казанкольцо и 3 ноги на пазах, 4 дет.3D
Печь под казан 8 л круглая (Ø360 мм)Сварная печь-учаг под казан 8 л: развёртка обечайки с топочной и зольной дверцами, отверстием под дымоход и тремя ножками, верхнее кольцо, дно, колосник на трёх упорах, две дверцы, 6 дет.3D
Печь под казан 10 л круглая (Ø400 мм)Сварная печь-учаг под казан 10 л: развёртка обечайки с топочной и зольной дверцами, отверстием под дымоход и тремя ножками, верхнее кольцо, дно, колосник на трёх упорах, две дверцы, 6 дет.3D
Печь под казан 12 л круглая (Ø430 мм)Сварная печь-учаг под казан 12 л: развёртка обечайки с топочной и зольной дверцами, отверстием под дымоход и тремя ножками, верхнее кольцо, дно, колосник на трёх упорах, две дверцы, 6 дет.3D
Печь под казан 16 л круглая (Ø470 мм)Сварная печь-учаг под казан 16 л: развёртка обечайки с топочной и зольной дверцами, отверстием под дымоход и тремя ножками, верхнее кольцо, дно, колосник на трёх упорах, две дверцы, 6 дет.3D
Печь под казан 22 л круглая (Ø520 мм)Сварная печь-учаг под казан 22 л: развёртка обечайки с топочной и зольной дверцами, отверстием под дымоход и тремя ножками, верхнее кольцо, дно, колосник на трёх упорах, две дверцы, 6 дет.3D
Печь под казан 8 л разборная на пазахРазборная квадратная печь под казан 8 л без сварки: четыре стенки на пазах, верхняя плита с отверстием под казан на шипах, колосник на шипах, дверца на двух болтах, 7 дет.3D
Печь под казан 12 л разборная на пазахРазборная квадратная печь под казан 12 л без сварки: четыре стенки на пазах, верхняя плита с отверстием под казан на шипах, колосник на шипах, дверца на двух болтах, 7 дет.3D
Печь под казан 16 л разборная на пазахРазборная квадратная печь под казан 16 л без сварки: четыре стенки на пазах, верхняя плита с отверстием под казан на шипах, колосник на шипах, дверца на двух болтах, 7 дет.3D
Печь под казан 22 л разборная на пазахРазборная квадратная печь под казан 22 л без сварки: четыре стенки на пазах, верхняя плита с отверстием под казан на шипах, колосник на шипах, дверца на двух болтах, 7 дет.3D

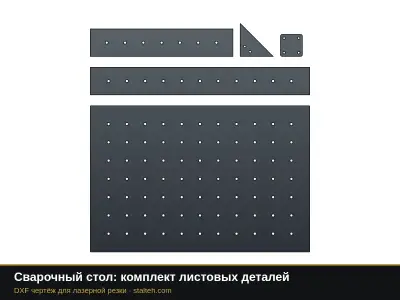

Сварочный стол: комплект листовых деталейСтолешница с сеткой отверстий под струбцины и прижимы, две длинные и две короткие царги с отверстиями того же шага, четыре косынки и четыре пятки ножек, 13 дет.3D

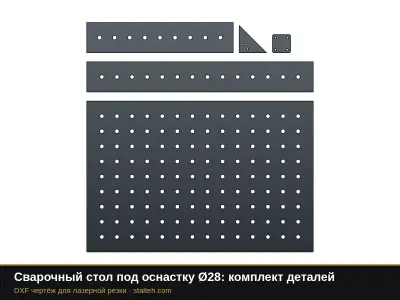

Сварочный стол под оснастку Ø28: комплект деталейТяжёлый сварочный стол под систему оснастки Ø28 с шагом 100 мм: столешница, царги, косынки и пятки ножек, 13 дет.3D

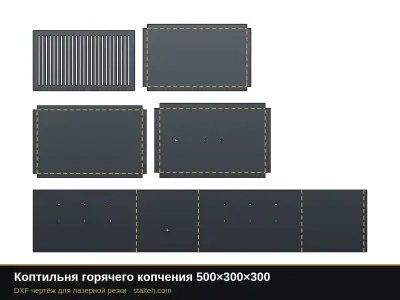

Коптильня горячего копчения 500×300×300Коптильня из листа: корпус одной развёрткой с линиями гиба, дно и крышка с отбортовкой, две решётки и поддон для жира, 6 дет.3D

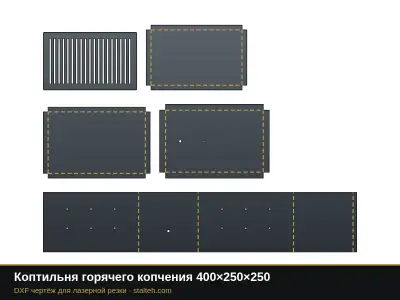

Коптильня горячего копчения 400×250×250Коптильня из листа: корпус одной развёрткой с линиями гиба, дно и крышка с отбортовкой, две решётки и поддон для жира, 6 дет.3D

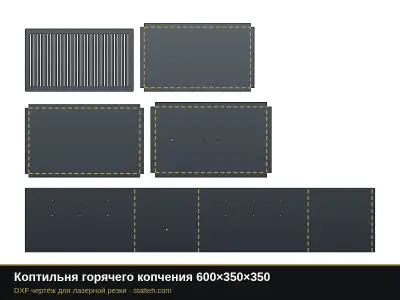

Коптильня горячего копчения 600×350×350Коптильня из листа: корпус одной развёрткой с линиями гиба, дно и крышка с отбортовкой, две решётки и поддон для жира, 6 дет.3D
Стеллаж металлический 1800×1000×400Стеллаж на болтах: четыре стойки-уголка развёрткой с отверстиями через 50 мм и полки с отбортовкой 30 мм, 9 дет.3D
Стеллаж металлический 2000×1200×500Стеллаж на болтах: четыре стойки-уголка развёрткой с отверстиями через 50 мм и полки с отбортовкой 30 мм, 9 дет.3D

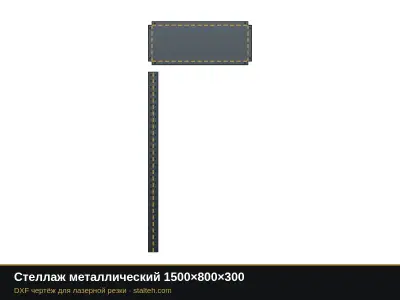

Стеллаж металлический 1500×800×300Стеллаж на болтах: четыре стойки-уголка развёрткой с отверстиями через 50 мм и полки с отбортовкой 30 мм, 9 дет.3D

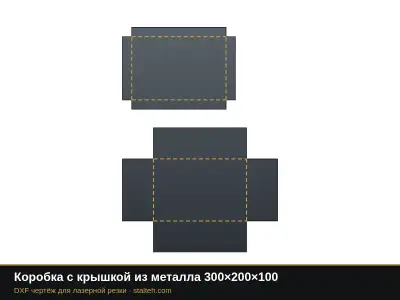

Коробка с крышкой из металла 300×200×100Коробка-развёртка: дно и четыре борта одной деталью с линиями гиба, крышка такой же развёрткой с зазором под толщину металла, 2 дет.3D

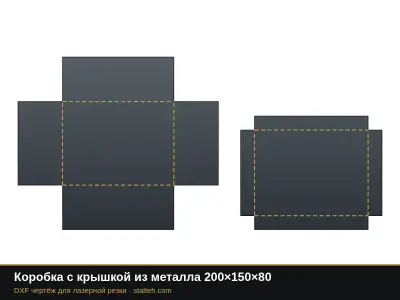

Коробка с крышкой из металла 200×150×80Коробка-развёртка: дно и четыре борта одной деталью с линиями гиба, крышка такой же развёрткой с зазором под толщину металла, 2 дет.3D

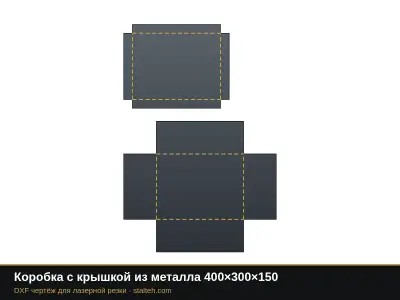

Коробка с крышкой из металла 400×300×150Коробка-развёртка: дно и четыре борта одной деталью с линиями гиба, крышка такой же развёрткой с зазором под толщину металла, 2 дет.3D

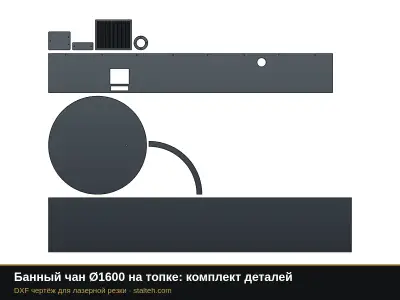

Банный чан Ø1600 на топке: комплект деталейБанный чан Ø1600 на топке-подставке, на 4 человек, объём воды около 1,6 м³, 13 дет.3D

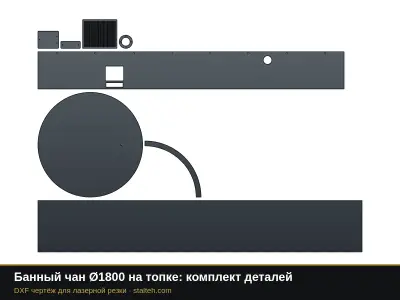

Банный чан Ø1800 на топке: комплект деталейБанный чан Ø1800 на топке-подставке, на 6 человек, объём воды около 2,0 м³, 13 дет.3D

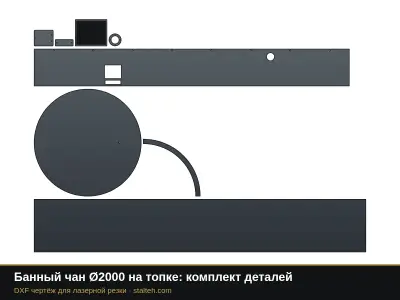

Банный чан Ø2000 на топке: комплект деталейБанный чан Ø2000 на топке-подставке, на 8 человек, объём воды около 2,8 м³, 13 дет.3D
Мангальная зона с дымосборником: мангал 800×400Листовые детали стационарной мангальной зоны: жаровня одной развёрткой с прорезями под шампуры, поддувом и отверстиями в дне, две столешницы с отбортовкой, полка для дров, четыре стенки дымосборника и переход на трубу, 9 дет.3D

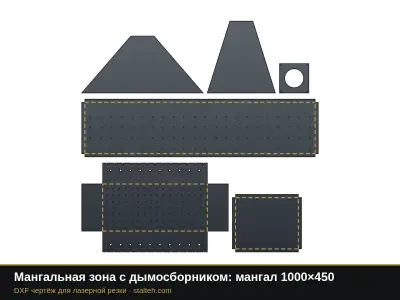

Мангальная зона с дымосборником: мангал 1000×450Листовые детали стационарной мангальной зоны: жаровня одной развёрткой с прорезями под шампуры, поддувом и отверстиями в дне, две столешницы с отбортовкой, полка для дров, четыре стенки дымосборника и переход на трубу, 9 дет.3D

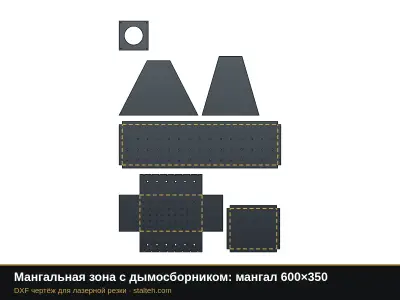

Мангальная зона с дымосборником: мангал 600×350Листовые детали стационарной мангальной зоны: жаровня одной развёрткой с прорезями под шампуры, поддувом и отверстиями в дне, две столешницы с отбортовкой, полка для дров, четыре стенки дымосборника и переход на трубу, 9 дет.3D

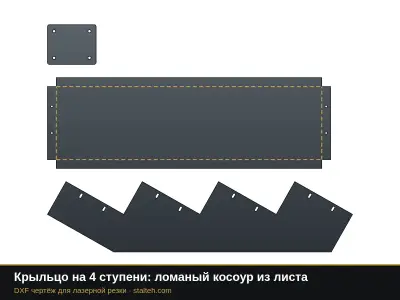

Крыльцо на 4 ступени: ломаный косоур из листаЛестница на двух ломаных косоурах из листа: косоуры развёрнуты вдоль листа для экономной раскладки, ступени с отбортовкой по трём сторонам крепятся к косоурам на болтах М10 (в косоурах вертикальные пазы, ступень выставляют по уровню), опорные плиты под анкеры, 10 дет.3D
Лестница на второй этаж 2700 мм: ломаный косоур из листаЛестница на двух ломаных косоурах из листа: косоуры развёрнуты вдоль листа для экономной раскладки, ступени с отбортовкой по трём сторонам крепятся к косоурам на болтах М10 (в косоурах вертикальные пазы, ступень выставляют по уровню), опорные плиты под анкеры, 21 дет.3D

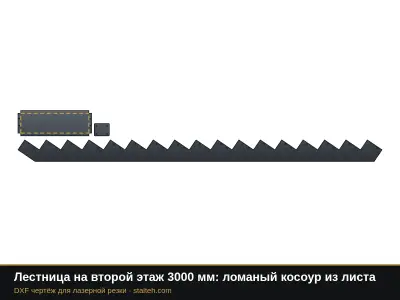

Лестница на второй этаж 3000 мм: ломаный косоур из листаЛестница на двух ломаных косоурах из листа: косоуры развёрнуты вдоль листа для экономной раскладки, ступени с отбортовкой по трём сторонам крепятся к косоурам на болтах М10 (в косоурах вертикальные пазы, ступень выставляют по уровню), опорные плиты под анкеры, 23 дет.3D

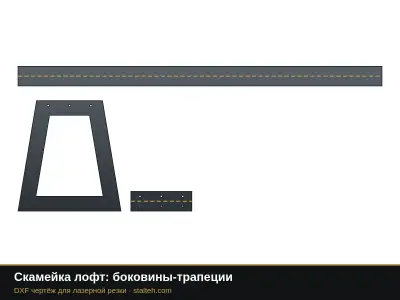

Скамейка лофт: боковины-трапецииМеталлические боковины скамейки в стиле лофт, кронштейны сиденья развёрткой уголка и стяжка между боковинами, 5 дет.3D

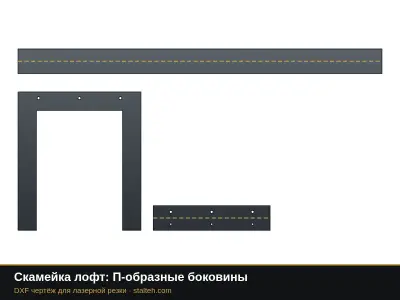

Скамейка лофт: П-образные боковиныМеталлические боковины скамейки в стиле лофт, кронштейны сиденья развёрткой уголка и стяжка между боковинами, 5 дет.3D

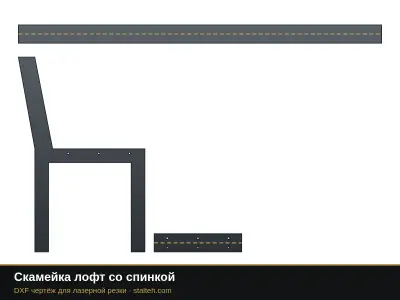

Скамейка лофт со спинкойМеталлические боковины скамейки в стиле лофт, кронштейны сиденья развёрткой уголка и стяжка между боковинами, 5 дет.3D

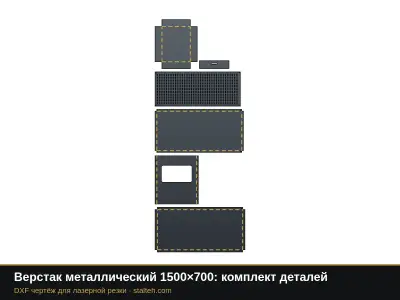

Верстак металлический 1500×700: комплект деталейЛистовые детали слесарного верстака: столешница с отбортовкой, две боковины-швеллера с облегчающим окном и отверстиями под полку, нижняя полка, перфопанель для инструмента и два выдвижных ящика с фасадами, 9 дет.3D
Верстак металлический 1200×600: комплект деталейЛистовые детали слесарного верстака: столешница с отбортовкой, две боковины-швеллера с облегчающим окном и отверстиями под полку, нижняя полка, перфопанель для инструмента и два выдвижных ящика с фасадами, 9 дет.3D

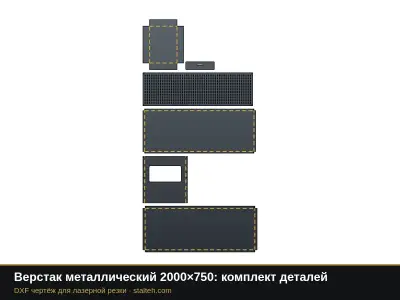

Верстак металлический 2000×750: комплект деталейЛистовые детали слесарного верстака: столешница с отбортовкой, две боковины-швеллера с облегчающим окном и отверстиями под полку, нижняя полка, перфопанель для инструмента и два выдвижных ящика с фасадами, 9 дет.3D

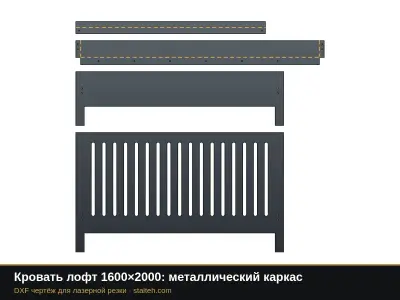

Кровать лофт 1600×2000: металлический каркасЛистовые детали кровати в стиле лофт: спинки изголовья и изножья с прорезями, царги с полкой под ламели и три поперечины, 7 дет.3D

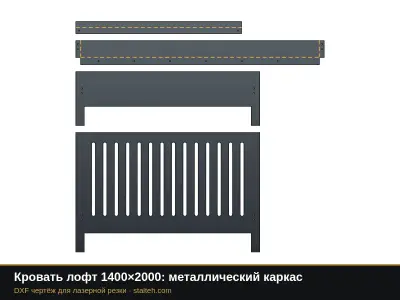

Кровать лофт 1400×2000: металлический каркасЛистовые детали кровати в стиле лофт: спинки изголовья и изножья с прорезями, царги с полкой под ламели и три поперечины, 7 дет.3D

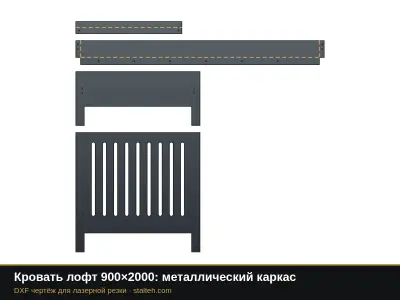

Кровать лофт 900×2000: металлический каркасЛистовые детали кровати в стиле лофт: спинки изголовья и изножья с прорезями, царги с полкой под ламели и три поперечины, 7 дет.3D

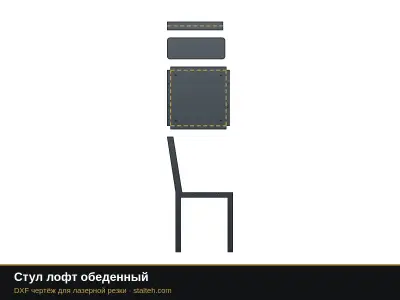

Стул лофт обеденныйКаркас стула в стиле лофт из листа: две боковины с ножками и спинкой, сиденье с отбортовкой, спинка и перекладины, 6 дет.3D

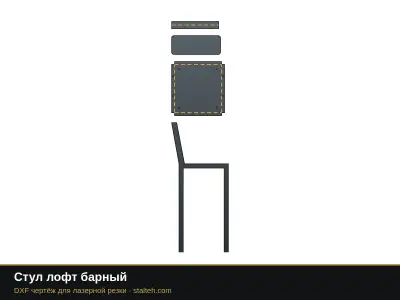

Стул лофт барныйКаркас стула в стиле лофт из листа: две боковины с ножками и спинкой, сиденье с отбортовкой, спинка и перекладины, 6 дет.3D

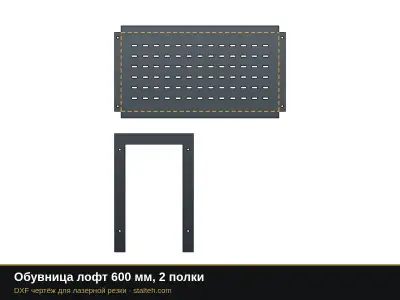

Обувница лофт 600 мм, 2 полкиМеталлическая обувница в стиле лофт: две П-образные боковины и полки с отбортовкой и прорезями для стока воды, всё на болтах, 4 дет.3D

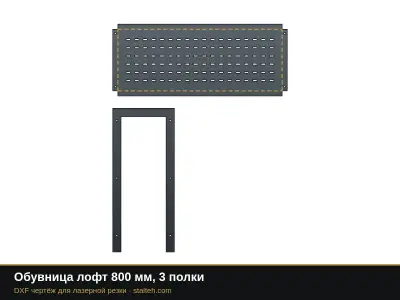

Обувница лофт 800 мм, 3 полкиМеталлическая обувница в стиле лофт: две П-образные боковины и полки с отбортовкой и прорезями для стока воды, всё на болтах, 5 дет.3D

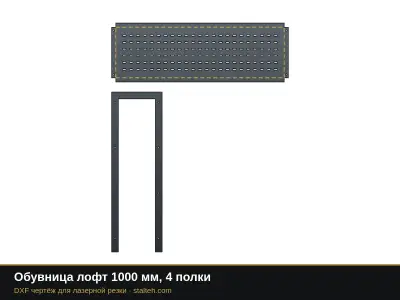

Обувница лофт 1000 мм, 4 полкиМеталлическая обувница в стиле лофт: две П-образные боковины и полки с отбортовкой и прорезями для стока воды, всё на болтах, 6 дет.3D

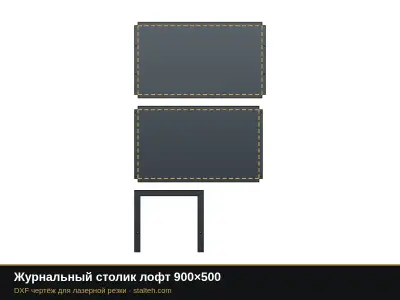

Журнальный столик лофт 900×500Журнальный столик в стиле лофт: две П-образные ножки, нижняя полка и столешница с отбортовкой, всё на болтах М8, 4 дет.3D

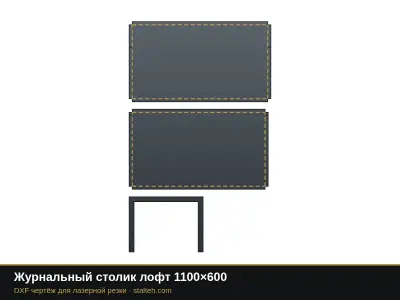

Журнальный столик лофт 1100×600Журнальный столик в стиле лофт: две П-образные ножки, нижняя полка и столешница с отбортовкой, всё на болтах М8, 4 дет.3D

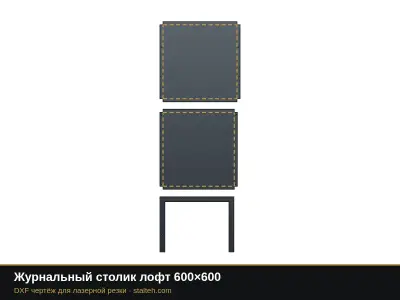

Журнальный столик лофт 600×600Журнальный столик в стиле лофт: две П-образные ножки, нижняя полка и столешница с отбортовкой, всё на болтах М8, 4 дет.3D

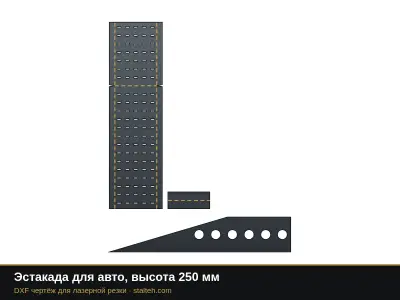

Эстакада для авто, высота 250 ммПара въездных эстакад из листа: боковины с облегчающими отверстиями, настил с прорезями против скольжения, линиями гиба и вырезами в бортах на перегибе, упоры колеса, 8 дет.3D

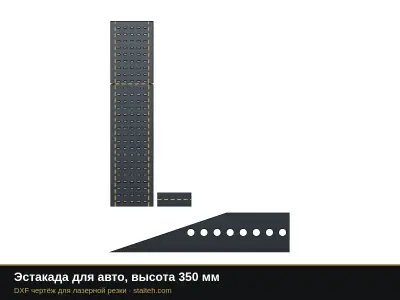

Эстакада для авто, высота 350 ммПара въездных эстакад из листа: боковины с облегчающими отверстиями, настил с прорезями против скольжения, линиями гиба и вырезами в бортах на перегибе, упоры колеса, 8 дет.3D

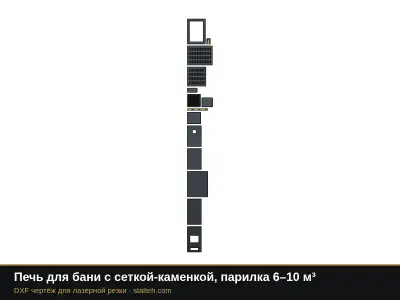

Печь для бани с сеткой-каменкой, парилка 6–10 м³Дровяная печь для бани из листа для парилки 6–10 м³: корпус из пяти листов, дверцы топки и зольника, колосник на планках, отражатель под верхом для длинного пути дыма, выход под трубу Ø115, ножки и сетка-каменка: четыре панели и дно-рамка под камни, 21 дет.3D
Печь для бани с сеткой-каменкой, парилка 10–16 м³Дровяная печь для бани из листа для парилки 10–16 м³: корпус из пяти листов, дверцы топки и зольника, колосник на планках, отражатель под верхом для длинного пути дыма, выход под трубу Ø115, ножки и сетка-каменка: четыре панели и дно-рамка под камни, 21 дет.3D
Печь для бани с сеткой-каменкой, парилка 16–24 м³Дровяная печь для бани из листа для парилки 16–24 м³: корпус из пяти листов, дверцы топки и зольника, колосник на планках, отражатель под верхом для длинного пути дыма, выход под трубу Ø120, ножки и сетка-каменка: четыре панели и дно-рамка под камни, 21 дет.3D

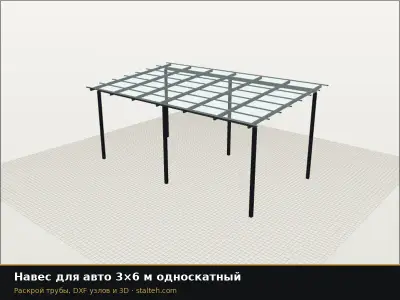

Навес для авто 3×6 м односкатныйОдноскатный навес для машины из профильной трубы: стойки 80×80, балки и стропила 80×40, прогоны 40×20 с шагом до 600 мм под поликарбонат или профлист, 52 дет.3D

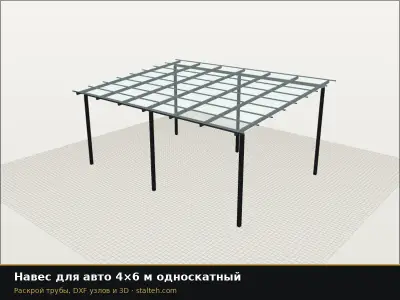

Навес для авто 4×6 м односкатныйОдноскатный навес для машины из профильной трубы: стойки 80×80, балки и стропила 80×40, прогоны 40×20 с шагом до 600 мм под поликарбонат или профлист, 54 дет.3D

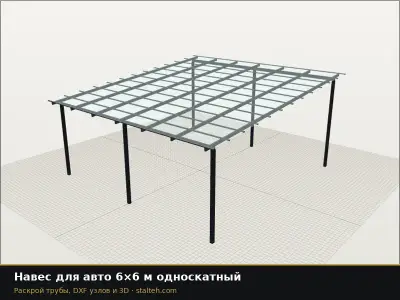

Навес для авто 6×6 м односкатныйОдноскатный навес для машины из профильной трубы: стойки 80×80, балки и стропила 80×40, прогоны 40×20 с шагом до 600 мм под поликарбонат или профлист, 62 дет.3D

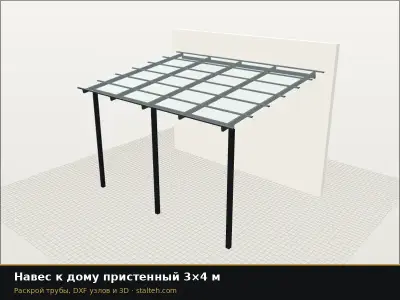

Навес к дому пристенный 3×4 мПристенный навес к дому или бане из профильной трубы: балка у стены крепится к стене через стеновые пластины на анкерах, с наружной стороны ряд стоек 80×80, стропила 80×40 и прогоны 40×20, 42 дет.3D

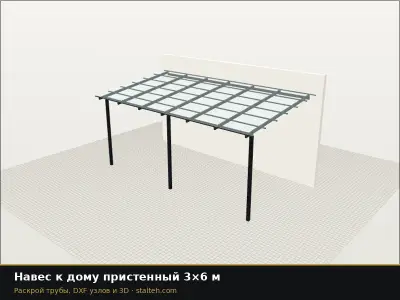

Навес к дому пристенный 3×6 мПристенный навес к дому или бане из профильной трубы: балка у стены крепится к стене через стеновые пластины на анкерах, с наружной стороны ряд стоек 80×80, стропила 80×40 и прогоны 40×20, 48 дет.3D

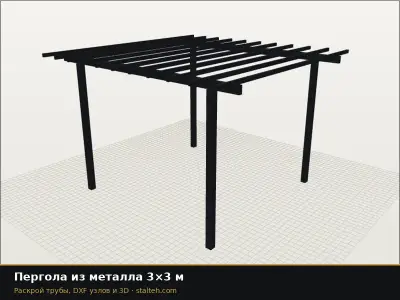

Пергола из металла 3×3 мСадовая пергола из профильной трубы: стойки 100×100, две балки 120×60 и ламели 60×40 с шагом 400 мм, концы балок и ламелей срезаны под 45°, 12 дет.3D

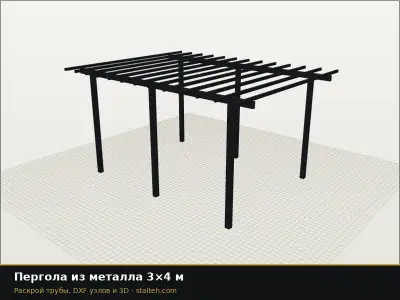

Пергола из металла 3×4 мСадовая пергола из профильной трубы: стойки 100×100, две балки 120×60 и ламели 60×40 с шагом 400 мм, концы балок и ламелей срезаны под 45°, 18 дет.3D

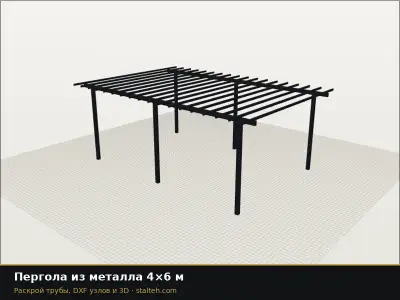

Пергола из металла 4×6 мСадовая пергола из профильной трубы: стойки 100×100, две балки 120×60 и ламели 60×40 с шагом 400 мм, концы балок и ламелей срезаны под 45°, 18 дет.3D

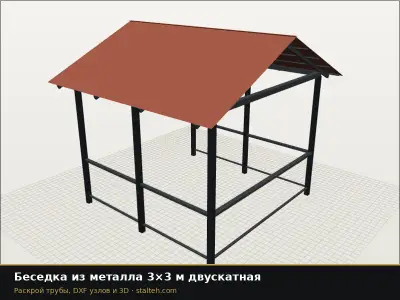

Беседка из металла 3×3 м двускатнаяБеседка из профильной трубы с двускатной крышей: стойки 80×80, верхняя обвязка 80×40, стропила и конёк 60×40, прогоны 40×20 с шагом до 600 мм под мягкую черепицу на ОСП, профлист или поликарбонат, перила высотой 900 мм с одним входом в торце, 60 дет.3D

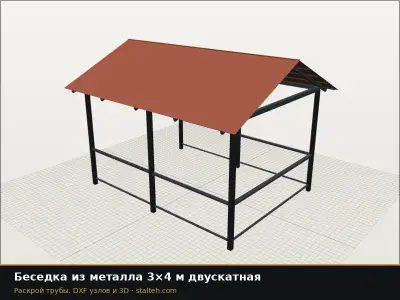

Беседка из металла 3×4 м двускатнаяБеседка из профильной трубы с двускатной крышей: стойки 80×80, верхняя обвязка 80×40, стропила и конёк 60×40, прогоны 40×20 с шагом до 600 мм под мягкую черепицу на ОСП, профлист или поликарбонат, перила высотой 900 мм с одним входом в торце, 63 дет.3D

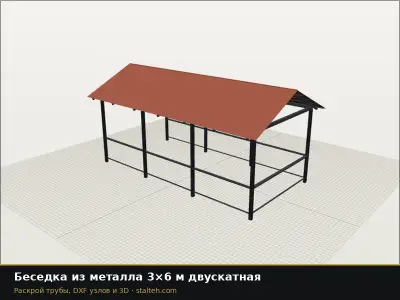

Беседка из металла 3×6 м двускатнаяБеседка из профильной трубы с двускатной крышей: стойки 80×80, верхняя обвязка 80×40, стропила и конёк 60×40, прогоны 40×20 с шагом до 600 мм под мягкую черепицу на ОСП, профлист или поликарбонат, перила высотой 900 мм с одним входом в торце, 79 дет.3D

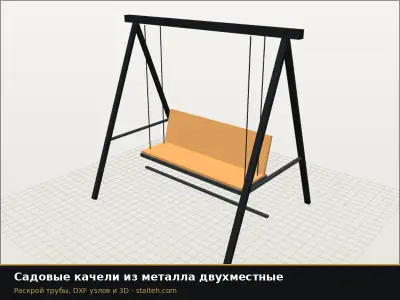

Садовые качели из металла двухместныеСадовые качели на А-образных опорах из профильной трубы: ноги 60×40 с косым резом, перекладина 80×80, стяжки опор, рама сиденья и спинки 40×40, 16 дет.3D

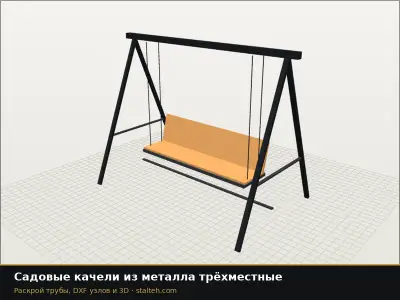

Садовые качели из металла трёхместныеСадовые качели на А-образных опорах из профильной трубы: ноги 60×40 с косым резом, перекладина 80×80, стяжки опор, рама сиденья и спинки 40×40, 16 дет.3D

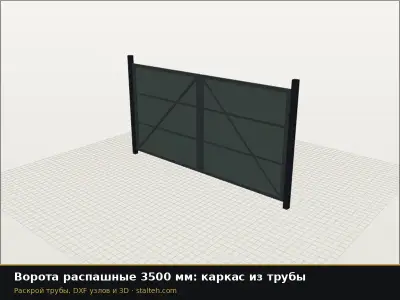

Ворота распашные 3500 мм: каркас из трубыРаспашные ворота из двух створок из профильной трубы: столбы 80×80 с заглублением 1000 мм под бетонирование, рамы створок 60×40 с резом под 45°, поперечины и раскос 40×20, 16 дет.3D
Ворота распашные 4000 мм: каркас из трубыРаспашные ворота из двух створок из профильной трубы: столбы 80×80 с заглублением 1000 мм под бетонирование, рамы створок 60×40 с резом под 45°, поперечины и раскос 40×20, 16 дет.3D

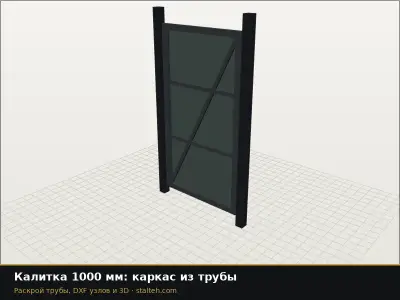

Калитка 1000 мм: каркас из трубыКалитка из профильной трубы: столбы 80×80 с заглублением 1000 мм под бетонирование, рамы створок 60×40 с резом под 45°, поперечины и раскос 40×20, 10 дет.3D

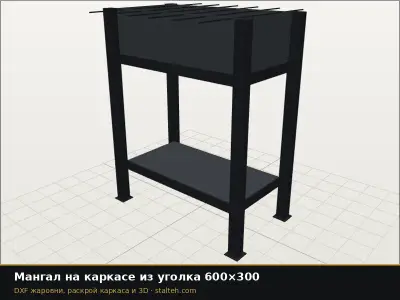

Мангал на каркасе из уголка 600×300Сварной мангал на ножках из уголка 40×4: жаровня, обвязка под дном и нижняя полка для дров с отбортовкой, 6 дет.3D

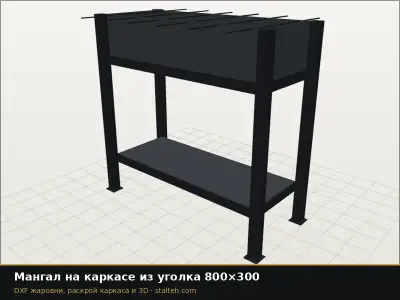

Мангал на каркасе из уголка 800×300Сварной мангал на ножках из уголка 40×4: жаровня, обвязка под дном и нижняя полка для дров с отбортовкой, 6 дет.3D

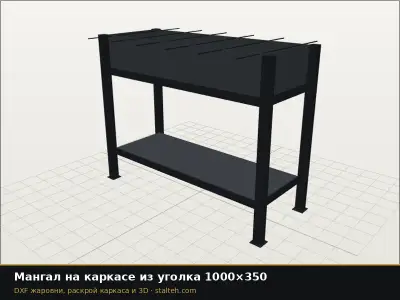

Мангал на каркасе из уголка 1000×350Сварной мангал на ножках из уголка 40×4: жаровня, обвязка под дном и нижняя полка для дров с отбортовкой, 6 дет.3D

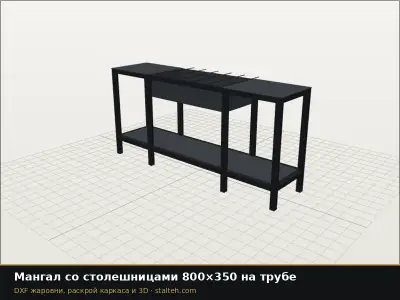

Мангал со столешницами 800×350 на трубеМангал-стол на каркасе из профильной трубы 40×40: жаровня по центру, две столешницы с отбортовкой по бокам и полка для дров на всю длину, 12 дет.3D

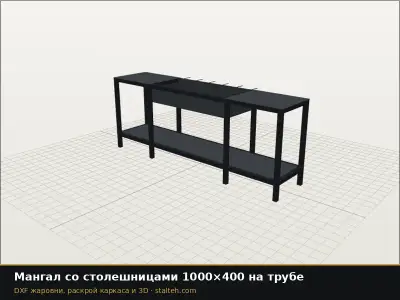

Мангал со столешницами 1000×400 на трубеМангал-стол на каркасе из профильной трубы 40×40: жаровня по центру, две столешницы с отбортовкой по бокам и полка для дров на всю длину, 12 дет.3D

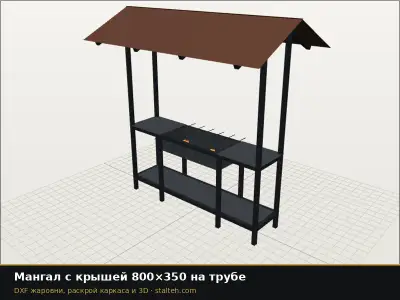

Мангал с крышей 800×350 на трубеМангал под двускатной крышей на каркасе из профильной трубы 40×40: жаровня, две столешницы, полка для дров, стропила с выносом и конёк, 8 дет.3D

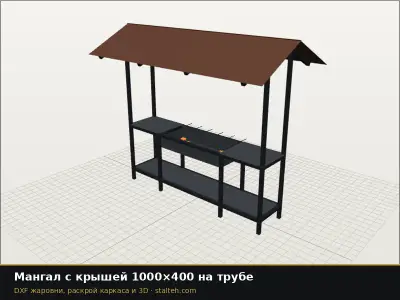

Мангал с крышей 1000×400 на трубеМангал под двускатной крышей на каркасе из профильной трубы 40×40: жаровня, две столешницы, полка для дров, стропила с выносом и конёк, 8 дет.3D

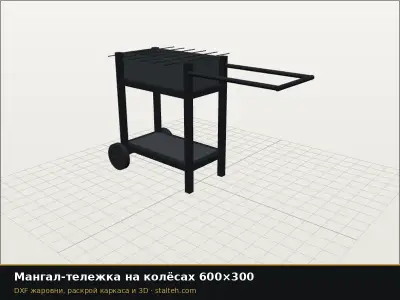

Мангал-тележка на колёсах 600×300Передвижной мангал на каркасе из профильной трубы 40×40: две ножки с колёсами, две с подпятниками, ручка из трубы 27 мм и полка для дров, 6 дет.3D

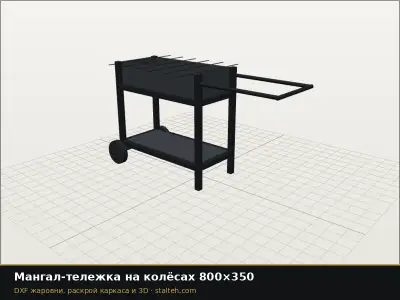

Мангал-тележка на колёсах 800×350Передвижной мангал на каркасе из профильной трубы 40×40: две ножки с колёсами, две с подпятниками, ручка из трубы 27 мм и полка для дров, 6 дет.3D
Ёлка ярусная на стержне 300 ммОбъёмная ёлка из ярусов-звёзд, надетых на стержень: ярусы уменьшаются к верху и повёрнуты в шахматном порядке, сверху звезда, внизу тяжёлое основание с узором, 8 дет.3D

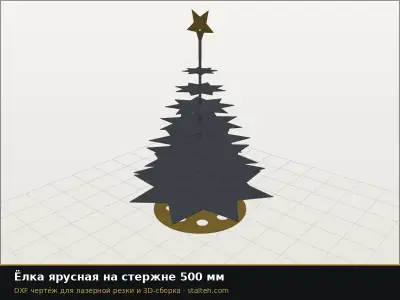

Ёлка ярусная на стержне 500 ммОбъёмная ёлка из ярусов-звёзд, надетых на стержень: ярусы уменьшаются к верху и повёрнуты в шахматном порядке, сверху звезда, внизу тяжёлое основание с узором, 10 дет.3D

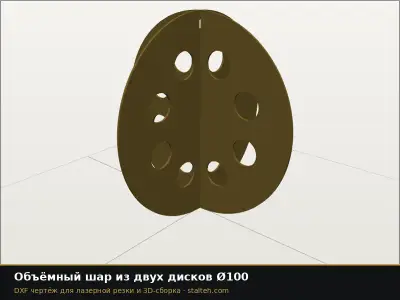

Объёмный шар из двух дисков Ø100Ёлочное украшение из двух ажурных дисков, вставленных друг в друга крест-накрест: пазы шириной под толщину металла с зазором 0,4 мм заложены в чертёж, 2 дет.3D
Объёмный шар из двух дисков Ø150Ёлочное украшение из двух ажурных дисков, вставленных друг в друга крест-накрест: пазы шириной под толщину металла с зазором 0,4 мм заложены в чертёж, 2 дет.3D

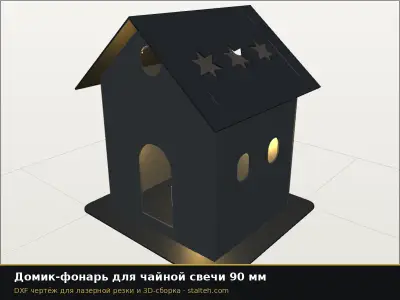

Домик-фонарь для чайной свечи 90 ммНовогодний домик-фонарь на шипах: основание с пазами, две стены-фронтона с дверью и окном, две боковые стены с окнами и два ската крыши со звёздами, 7 дет.3D

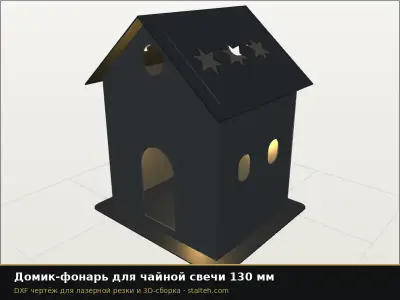

Домик-фонарь для чайной свечи 130 ммНовогодний домик-фонарь на шипах: основание с пазами, две стены-фронтона с дверью и окном, две боковые стены с окнами и два ската крыши со звёздами, 7 дет.3D

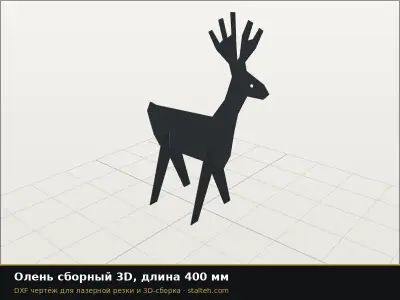

Олень сборный 3D, длина 400 ммОбъёмный олень из трёх деталей: туловище с головой и рогами и две пары ног, вставляемые крест-накрест в пазы снизу, 3 дет.3D
Олень сборный 3D, длина 700 ммОбъёмный олень из трёх деталей: туловище с головой и рогами и две пары ног, вставляемые крест-накрест в пазы снизу, 3 дет.3D
Объёмное сердце из двух половин 80 ммПодарок ко Дню святого Валентина: два сердца, вставленные друг в друга крест-накрест, получается объёмное сердце-подвеска, 2 дет.3D

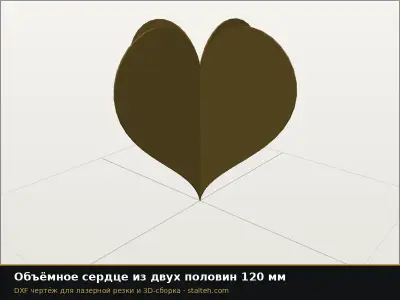

Объёмное сердце из двух половин 120 ммПодарок ко Дню святого Валентина: два сердца, вставленные друг в друга крест-накрест, получается объёмное сердце-подвеска, 2 дет.3D

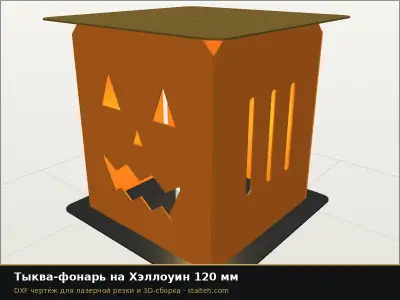

Тыква-фонарь на Хэллоуин 120 ммКвадратный фонарь-тыква: передняя стенка с глазами и зубастой улыбкой, задняя и боковые с прорезями для света, основание с пазами и крышка с хвостиком, 7 дет.3D

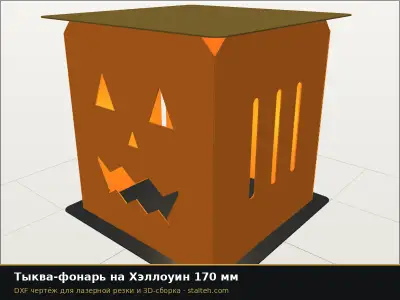

Тыква-фонарь на Хэллоуин 170 ммКвадратный фонарь-тыква: передняя стенка с глазами и зубастой улыбкой, задняя и боковые с прорезями для света, основание с пазами и крышка с хвостиком, 7 дет.3D

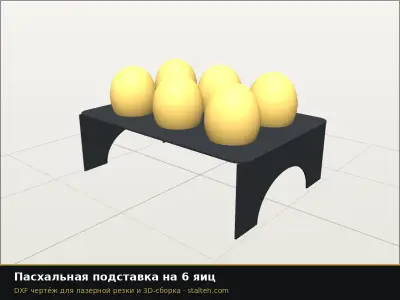

Пасхальная подставка на 6 яицПодставка для пасхальных яиц: верх с отверстиями и две ножки с аркой, вставляются шипами в пазы без сварки, 3 дет.3D

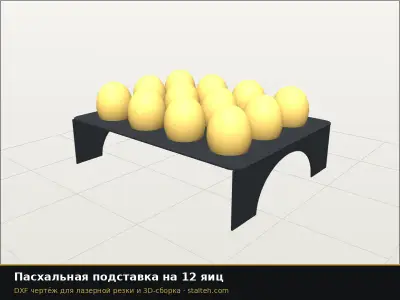

Пасхальная подставка на 12 яицПодставка для пасхальных яиц: верх с отверстиями и две ножки с аркой, вставляются шипами в пазы без сварки, 3 дет.Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
02 · Генератор
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия
Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · Рядом
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Мастерская и гараж
Детали металлоконструкций
Дача и сад: колпаки, грядки, скворечники04 · Под резку
Как чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
05 · Файл
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
06 · Разделы
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Все разделы и общий генератор · 24Японская тематика: самураи, маски, сакура · 77Иероглифы и японские узоры · 69Восточная тематика: драконы, мандалы, хамса · 51Знаки зодиака и восточный гороскоп · 24Медитация и йога: мандалы, будда, лотос · 44Новый год: снежинки, игрушки, Дед Мороз · 92Баня и сауна: таблички, вешалки, панно · 46Охота и рыбалка: трофеи, таблички, держатели · 37Монограммы и именные таблички · 40Руны, славянские и скандинавские символы · 38Полигональные животные · 40Детали спецтехники: ножи ковша и отвала · 3228Гусеничные экскаваторы · 329Мини-экскаваторы · 75Колёсные и российские экскаваторы · 71Фронтальные погрузчики · 328Экскаваторы-погрузчики · 148Мини-погрузчики · 92Автогрейдеры · 141Бульдозеры · 275Самосвалы · 126Седельные тягачи · 121Лесовозы и сортиментовозы · 48Тракторы и навесное · 333Карьерные самосвалы · 283Сочленённые самосвалы · 105Карьерные экскаваторы · 192Дробилки и грохоты · 84Автокраны · 160Гусеничные краны · 32КМУ и манипуляторы · 92Гладиаторы, Рим и Спарта · 56Рыцари, замки и средневековье · 6Вдохновляющие надписи и медальницы · 40Место силы: спортзал и мотивация · 20Флюгеры · 23Силуэты животных · 35Птицы, рыбы, цветы и деревья · 39Силуэты: люди, техника, города · 44Мангалы, костровые чаши, решётки · 57Печи под казан: круглые и разборные · 10Детали сельхозтехники: ножи, сегменты · 22Надписи на авто и таблички с именем · 36Адресные таблички: современные и под старину · 28Праздники и подарки · 13Навесы, беседки, ворота · 16Буквы и цифры · 12Шестерни и звёздочки · 30Расходники оборудования: молотки, сита, шнеки, ножи · 93Детали металлоконструкций · 187Декор и изделия для дома · 115Мастерская и гараж · 58Открывашки, ключи, брелоки · 56Туризм и авто: колышки, печь, лебёдка · 23Дача и сад: колпаки, грядки, скворечники · 38Каталог узоров для лазерной резки
07 · Вопросы
Смотрите также
Частые вопросы
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
