Изготавливаем анкерные плиты поз. 11 для фундаментных болтов с анкерной плитой (тип 2) по ГОСТ 24379.1-2012: квадратные плиты с отверстием под шпильку от М16 до М90. Режем плиты на станках лазерной и плазменной резки, сверлим или вырезаем отверстие с допуском H17, поставляем отдельно или в комплекте со шпильками и гайками.

Цена от 90 ₽ за шт.Базовое исполнение: плита М16 65×65×14 мм из стали Ст3 без покрытия, по таблице 3 ГОСТ 24379.1-2012. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

М16…М90диаметр резьбы

0,42…47,5 кгмасса плиты

калькулятормасса партии

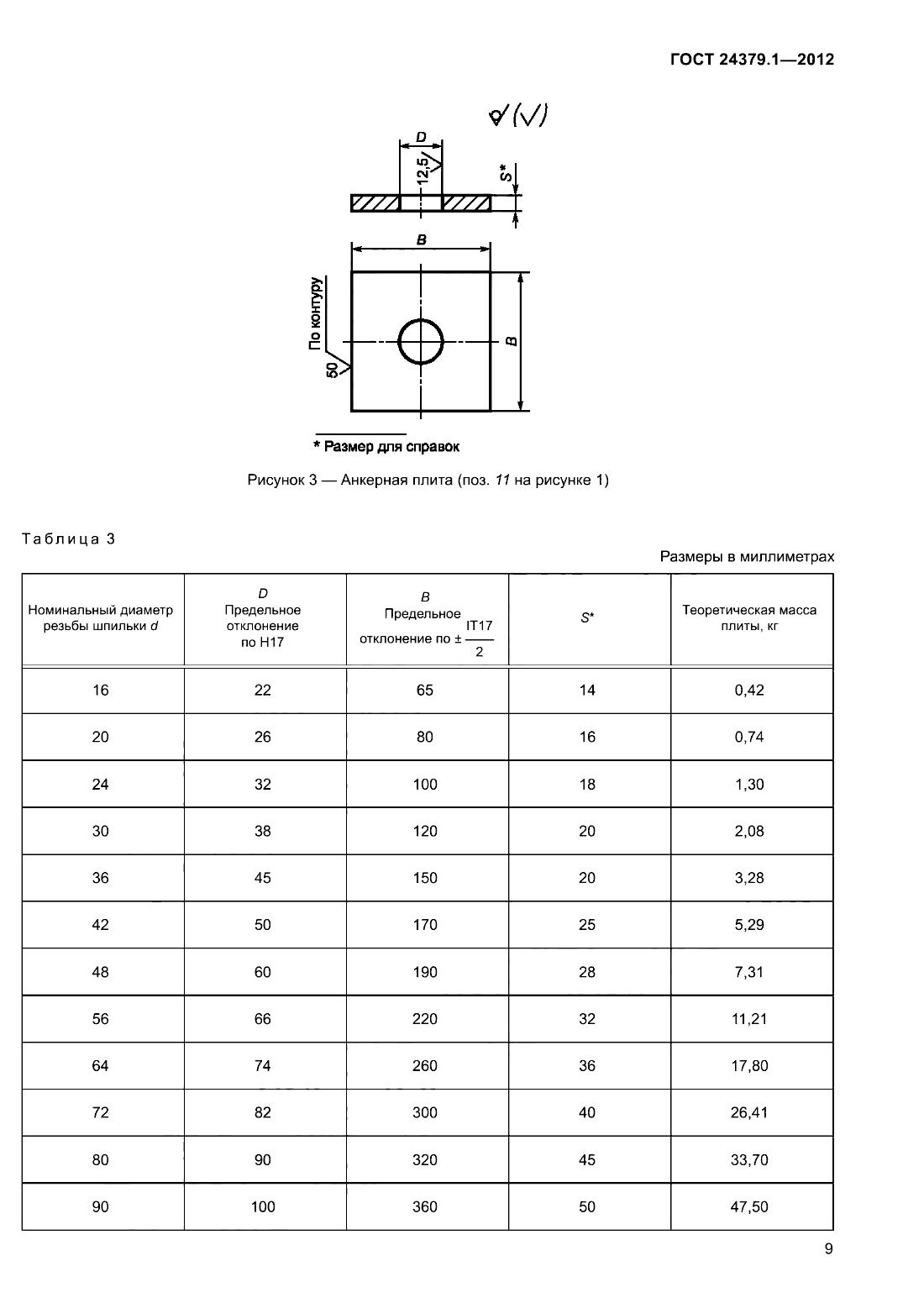

Анкерная плита поз. 11, рисунок 3 и таблица 3 ГОСТ 24379.1-2012 — Рисунок 3 и таблица 3 ГОСТ 24379.1-2012: анкерная плита поз. 11 (копия)

01 · Размеры

Таблица 3: анкерная плита поз. 11

Квадратная плита B × B толщиной S с отверстием D; пример обозначения: «Плита 150 ГОСТ 24379.1-2012», где 150 это сторона B.

Резьба шпильки d	Отверстие D (H17), мм	Сторона B, мм	Толщина S, мм	Масса, кг	Обозначение
М16	22	65	14	0,42	Плита 65 ГОСТ 24379.1-2012
М20	26	80	16	0,74	Плита 80 ГОСТ 24379.1-2012
М24	32	100	18	1,30	Плита 100 ГОСТ 24379.1-2012
М30	38	120	20	2,08	Плита 120 ГОСТ 24379.1-2012
М36	45	150	20	3,28	Плита 150 ГОСТ 24379.1-2012
М42	50	170	25	5,29	Плита 170 ГОСТ 24379.1-2012
М48	60	190	28	7,31	Плита 190 ГОСТ 24379.1-2012
М56	66	220	32	11,21	Плита 220 ГОСТ 24379.1-2012
М64	74	260	36	17,80	Плита 260 ГОСТ 24379.1-2012
М72	82	300	40	26,41	Плита 300 ГОСТ 24379.1-2012
М80	90	320	45	33,70	Плита 320 ГОСТ 24379.1-2012
М90	100	360	50	47,50	Плита 360 ГОСТ 24379.1-2012

02 · Расчёт

Калькулятор анкерных плит

Выберите диаметр шпильки и количество: покажем размеры плиты, массу одной плиты и всей партии.

Диаметр резьбы шпильки dКоличество плит, шт.СтальПокрытие

Анкерная плита

Нужны плиты в комплекте с болтами?Запросить цену +7 (812) 600-10-08

03 · Литые плиты

Таблица 4: литая плита поз. 12 (справочно)

Для болтов М100…М140 ГОСТ предусматривает литую круглую плиту из чугуна СЧ 15 по ГОСТ 24379.0; такие плиты мы не отливаем и приводим их размеры для справки.

Резьба шпильки d	Отверстие D, мм	Наружный диаметр D1, мм	Масса, кг
М100	135	625	94,27
М110	145	650	100,32
М125	165	675	106,70
М140	185	700	125,50

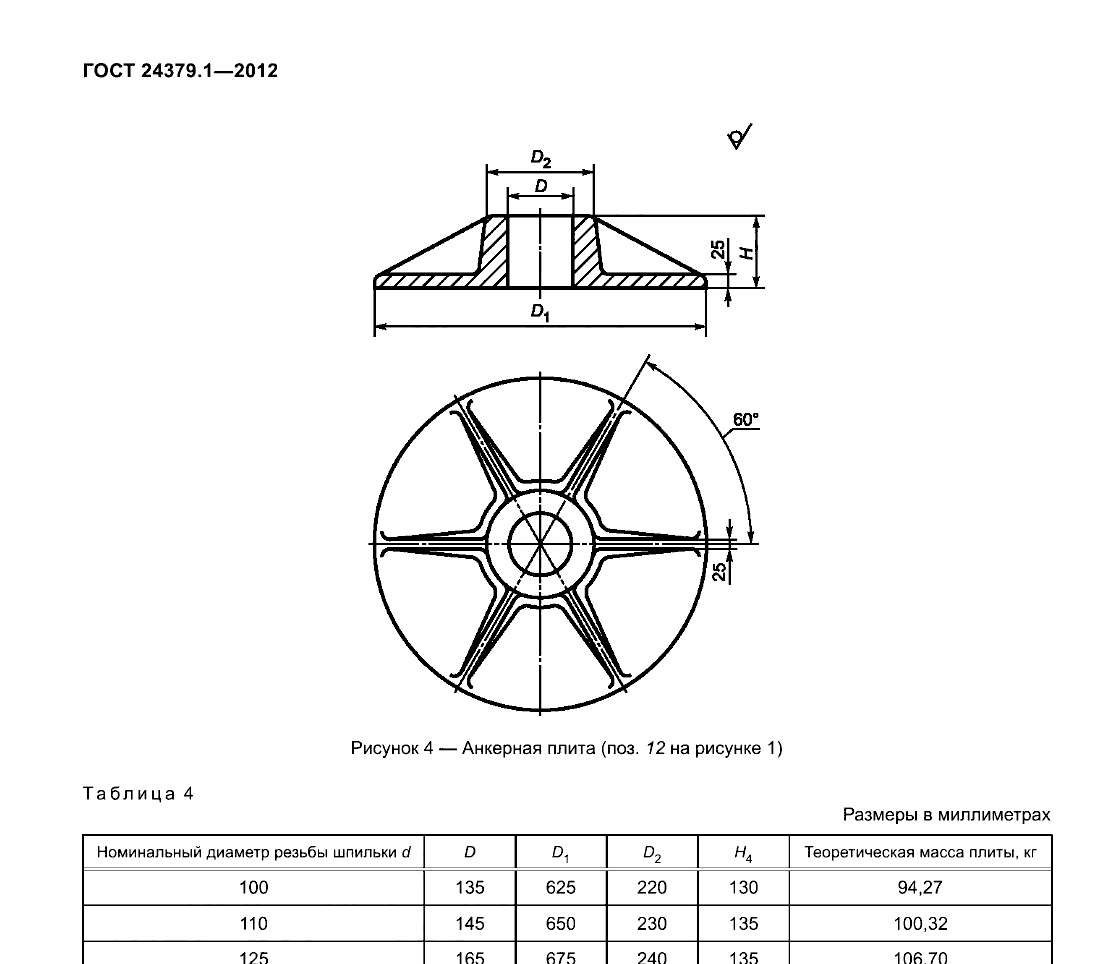

Литая анкерная плита поз. 12, рисунок 4 и таблица 4 ГОСТ 24379.1-2012 — Рисунок 4 и таблица 4 ГОСТ 24379.1-2012: литая плита поз. 12 (копия)

04 · Применение

Где применяют анкерные плиты

Плита передаёт усилие от шпильки на бетон фундамента и закладывается при бетонировании.

Болты фундаментные тип 2 (с анкерной плитой) исполнений 1 и 2 по ГОСТ 24379.1-2012
Фундаменты колонн каркасов, оборудования, опор ЛЭП и освещения
Анкерные блоки из болтов, плит и кондукторов по проекту

Для болтов типов 3 и 4 ГОСТ задаёт свою анкерную арматуру: составные, литые и сварные плиты
Марку стали и покрытие принимают по проекту; для холодного климата часто выбирают 09Г2С
Плиты можно заказать вместе со шпильками, гайками и шайбами

05 · Работа с заказом

Как заказать партию

Работаем с проектировщиками, генподрядчиками и монтажными организациями.

Присылаете спецификацию, ведомость или проект с обозначениями изделий
Проверяем обозначения, исполнения и покрытие, уточняем сроки и упаковку
Изготавливаем на своём производстве в Санкт-Петербурге: лазерная и плазменная резка, гибка, сварка
Маркируем партии по обозначениям, комплектуем по объектам

Отгрузка самовывозом или доставка по Санкт-Петербургу и Ленинградской области, транспортными компаниями по России
К партии прикладываем документ о качестве и сертификаты на металл
Цинкование выполняется на специализированном предприятии
Цены и сроки фиксируем в коммерческом предложении и договоре

06 · Вопросы

Частые вопросы об анкерных плитах

Какая плита нужна под болт М24?

По таблице 3 ГОСТ 24379.1-2012 это плита 100 × 100 × 18 мм с отверстием 32 мм, масса 1,30 кг; обозначение «Плита 100 ГОСТ 24379.1-2012».

Из какой стали делаете плиты?

Из Ст3 (С245, С255) или 09Г2С; марку и класс стали принимаем по проекту фундамента.

Можно ли с цинкованием?

Да, горячее цинкование выполняется на специализированном предприятии.

Делаете плиты для болтов типов 3 и 4?

Да, по таблицам ГОСТ 24379.1-2012 для этих типов и по чертежам заказчика; литые плиты не отливаем.

Поставляете комплектом с болтами?

Да, болты типов 1…6, шпильки, гайки, шайбы и плиты комплектуем по ведомости проекта.

Сколько стоит анкерная плита?

От 90 ₽ за шт. за базовое исполнение: плита М16 65×65×14 мм из стали Ст3 без покрытия, по таблице 3 ГОСТ 24379.1-2012. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите ведомость с диаметрами и количеством, марку стали, покрытие и адрес на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
