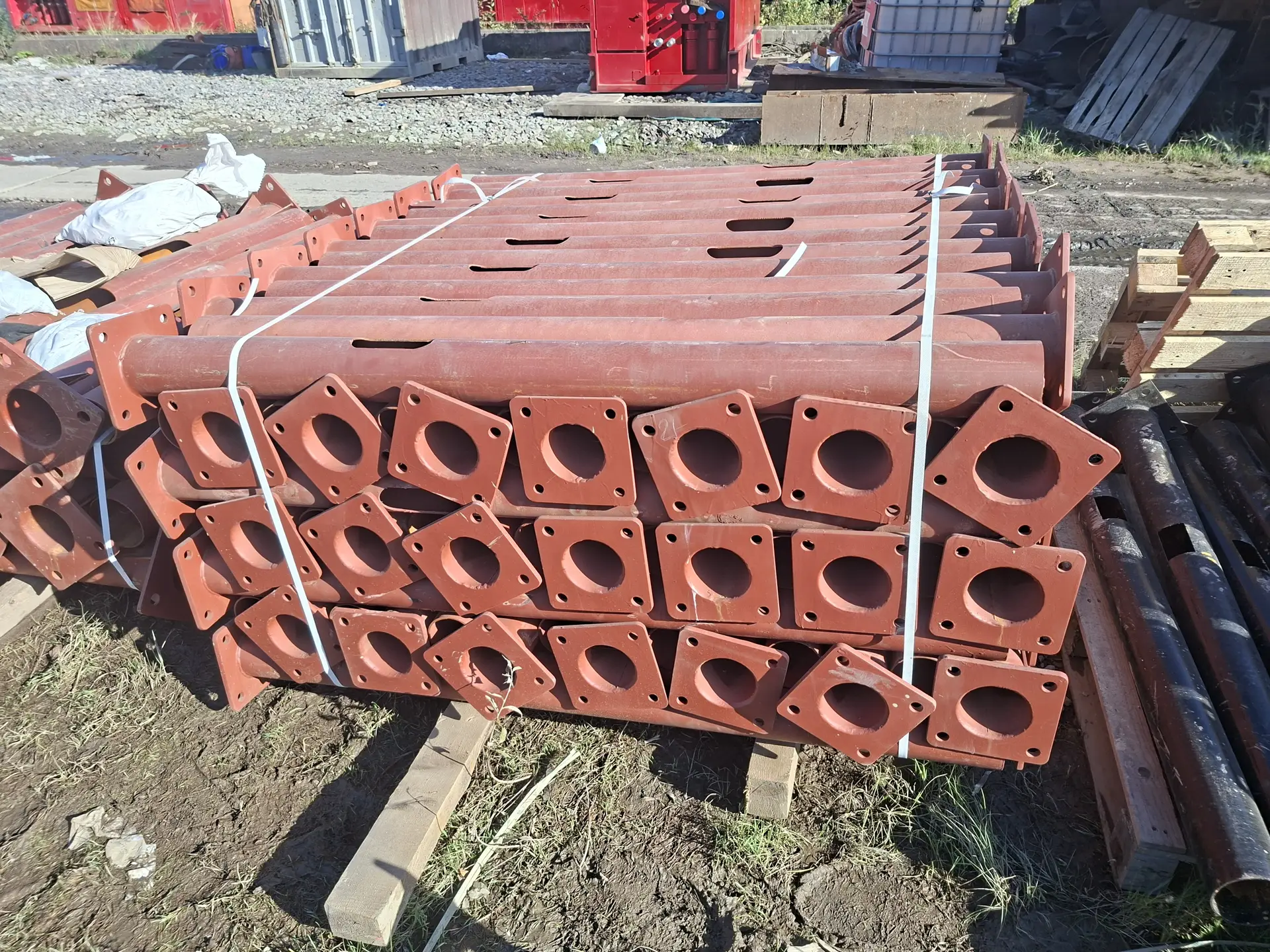

Закладные детали ЗДФ для опор освещения
Изготавливаем закладные детали фундамента под опоры наружного освещения: несиловые ОГК, ОГКС, ОП и силовые опоры. Типовые размеры от ЗДФ-0,108-0,8 до ЗДФ-0,325-3,0 и закладные по чертежам проекта. Фланец и шпильки делаем точно под ответный фланец опоры.
Что прислать для расчёта
- 01Обозначение ЗДФ из проекта или тип опоры
- 02Чертёж или паспорт опоры, если фланец нетиповой
- 03Количество, покрытие и желаемый срок
Подойдёт спецификация в любом формате: PDF, Excel, фото.
Инженер ответит в течение часа в рабочее время
- Ø108–325 ммдиаметр трубы закладной
- 0,8–3,0 мдлина типовых ЗДФ
- 4–8 шпилекпод ответный фланец опоры
- с 2004 годасобственное производство в Санкт-Петербурге
Закладные под несиловые и силовые опоры
ЗДФ бетонируют в фундамент, к её фланцу на болтах крепят опору. Через окно в трубе в опору заводят питающий кабель.
ЗДФ для несиловых опор
Для опор ОГК, ОГКС, ОП, на которые не крепят провода воздушной линии.
- Труба Ø108–325 мм, длина 0,8–3,0 м
- Прямоугольный фланец, 4 шпильки
- Окно для ввода кабеля
ЗДФ для силовых опор
Для опор, которые несут провода линии и работают на изгиб: увеличенный фланец и больше шпилек.
- Фланец под 8 и более болтов
- Рёбра жёсткости по проекту
- Окно для ввода кабеля
Изготовим ЗДФ по вашему чертежу
- Чертёж проекта или паспорт опоры
- Обмер ответного фланца
- Любая длина и количество шпилек
Типовые ЗДФ и опоры, под которые они подходят
Размеры фланцев у разных производителей опор отличаются. Таблица помогает выбрать типоразмер, а размеры фланца и шпилек сверяем с вашей опорой перед запуском.
| Обозначение | Труба, мм | Длина, мм | Фланец, мм | Шпильки | Опоры |
|---|---|---|---|---|---|
| ЗДФ-0,108-0,8 | 108 | 800 | 170×130 | 4 × М14 | ОП1-3,2 |
| ЗДФ-0,108-1,0 | 108 | 1000 | 170×130 | 4 × М16 | ОП1-3,5…4,5 |
| ЗДФ-0,108-1,2 | 108 | 1200 | 170×130 | 4 × М14 | ОГК-3, 4, 5 |
| ЗДФ-0,108-1,5 | 108 | 1500 | 200×150 | 4 × М20 | ОГК-6, 7 |
| ЗДФ-0,133-1,5 | 133 | 1500 | 200×150 | 4 × М25 | ОГКС-7 |
| ЗДФ-0,159-1,0 | 159 | 1000 | 240×180 | 4 × М25 | ОП2-3,5…4,5 |
| ЗДФ-0,159-1,5 | 159 | 1500 | 240×180 | 4 × М25 | ОП2-5, ОП3-5 |
| ЗДФ-0,159-2,0 | 159 | 2000 | 240×180 | 4 × М25 | ОГК-8, 9, 10 |
| ЗДФ-0,168-2,5 | 168 | 2500 | 280×200 | 4 × М30 | ОГК-11, 12 |
| ЗДФ-0,219-2,5 | 219 | 2500 | 320×230 | 4 × М34 | ОГКС-10, 12 |
| ЗДФ-0,219-2,5 | 219 | 2500 | 400×300 | 8 × М28…М30 | силовые СС-6,0 |
| ЗДФ-0,273-2,5 | 273 | 2500 | 400×300 | 4 × М34 | ОГК-14, 16 |
| ЗДФ-0,273-2,5 | 273 | 2500 | 400×350 | 8 × М30 | силовые СС-7,0 |
| ЗДФ-0,273-2,5 | 273 | 2500 | 495×400 | 4 × М34 | ОГКС-14 |
| ЗДФ-0,325-3,0 | 325 | 3000 | 495×400 | 4 × М34 | ОГКС-16 |
| ЗДФ-0,325-3,0 | 325 | 3000 | 495×420 | 8 × М30 | ОГК-18 |
| ЗДФ-0,325-3,0 | 325 | 3000 | 650×550 | 8 × М34 | ОГК-20 |
Изготавливаем и другие типоразмеры по проекту. Обозначение: диаметр трубы и длина в метрах, например ЗДФ-0,159-2,0: труба 159 мм, длина 2,0 м.
Фланцы и виды закладных
Форма фланца и количество шпилек зависят от опоры и нагрузки. Изготавливаем все распространённые исполнения и нетиповые по чертежу.
Квадратный фланец
Самое частое исполнение для несиловых опор ОГК и ОП небольшой высоты.
- 4 шпильки по углам
- Труба Ø108–219 мм
Прямоугольный фланец
Для опор, у которых ответный фланец вытянут по одной оси, в том числе ОГКС.
- 4 шпильки
- Размер A × B под опору
Круглый фланец с рёбрами
Для силовых и высоких опор: больше шпилек, рёбра жёсткости между трубой и фланцем.
- 8 и более шпилек
- Рёбра по расчёту
Анкерная закладная
Шпильки, собранные кольцами-кондукторами, без трубы. Применяют для опор, мачт и молниеотводов по проекту.
- Шпильки с резьбой под гайки
- Кольца фиксируют шаг шпилек
Как устанавливают ЗДФ
Схема показывает типовой фундамент под опору освещения. Глубину, класс бетона и размеры котлована определяет проект с учётом грунта, промерзания и ветровой нагрузки.
- 01
Котлован
Разбивка по проекту, котлован или скважина на проектную глубину, ниже глубины промерзания грунта.
- 02
Подготовка
Щебёночная подготовка на дно, кабель в защитной трубе подводят к будущему окну закладной.
- 03
Выверка ЗДФ
Закладную ставят окном к кабельной трассе, фланец выводят в горизонт по уровню и фиксируют от смещения.
- 04
Бетонирование
Заливка бетоном класса по проекту с уплотнением. Фланец и резьбу шпилек защищают от раствора.
- 05
Монтаж опоры
После набора прочности бетона опору ставят на фланец, вертикаль выставляют гайками, затягивают крепёж.
Схема поясняет устройство узла и не заменяет проект фундамента.
Как мы делаем закладные
Главное в ЗДФ: точное положение шпилек и плоскость фланца. Тогда опора встаёт на фундамент без подгонки и вертикально.
Режем трубу в размер, фланцы и рёбра вырезаем на станках лазерной и плазменной резки с ЧПУ, отверстия под шпильки по разметке ответного фланца.
Собираем фланец с трубой и шпильками в кондукторе, контролируем перпендикулярность фланца и межосевые расстояния, вырезаем окно для кабеля.
Грунтуем и покрываем подземную часть битумной мастикой, маркируем по спецификации, комплектуем гайками и шайбами.
Из чего складывается цена
Цену и срок фиксируем в коммерческом предложении по вашей спецификации. Инженер ответит в течение часа в рабочее время.
- Типоразмердиаметр и длина трубы, размер фланца
- Шпилькиколичество и диаметр, комплект гаек и шайб
- Исполнениерёбра жёсткости, окно для кабеля
- Покрытиегрунт, битумная мастика, другое покрытие по проекту
- Количествоштучный заказ или серия
- С каждой партиейпаспорт качества, сертификаты на металлопрокат, маркировка по спецификации
- 01
Присылаете спецификацию
Обозначения ЗДФ, тип опор или чертёж, количество.
- 02
Сверяем фланец
Проверяем размеры фланца и шпилек под вашу опору, считаем цену и срок.
- 03
Договор и запуск
Фиксируем типоразмеры, покрытие, сроки и график партий.
- 04
Изготовление
Режем, собираем в кондукторе, свариваем, покрываем и маркируем.
- 05
Отгрузка
Самовывоз с пр. Большевиков, 54, доставка по Санкт-Петербургу и ЛО или ТК по России.
Частые вопросы
Не нашли ответ? Напишите на info@stalteh.com, ответим и посчитаем.
Что означает обозначение ЗДФ-0,159-2,0?
ЗДФ: закладная деталь фундамента. Первое число: наружный диаметр трубы в метрах (0,159 м = 159 мм), второе: длина изделия в метрах (2,0 м).
Как подобрать ЗДФ под опору?
По фланцу опоры: размер фланца, расстояние между отверстиями, количество и диаметр болтов. У разных производителей опор эти размеры отличаются, поэтому пришлите паспорт, чертёж опоры или обозначение ЗДФ из проекта, и мы изготовим закладную точно под ответный фланец.
Изготавливаете ЗДФ по чертежу заказчика?
Да. Кроме типовых размеров делаем закладные по чертежам проекта: другая длина, фланец, количество шпилек, рёбра жёсткости, положение и размер окна для кабеля.
Какое антикоррозийное покрытие?
Грунтование и битумная мастика на подземную часть. Другое покрытие выполняем по требованию проекта.
Какие документы передаёте?
С каждой партией: паспорт качества на изделия, сертификаты на металлопрокат, маркировка позиций по спецификации.
Сколько стоит и какой срок изготовления?
Зависит от типоразмера, количества и покрытия. Пришлите спецификацию на info@stalteh.com, инженер ответит в течение часа в рабочее время, цену и срок зафиксируем в коммерческом предложении.
На какую глубину устанавливают ЗДФ?
Глубину определяет проект фундамента: ниже глубины сезонного промерзания грунта и с учётом высоты опоры, ветровой нагрузки и грунта. Длину закладной подбирают под эту глубину, типовые ЗДФ имеют длину от 0,8 до 3,0 м.
Чем трубчатая ЗДФ отличается от анкерной закладной?
Трубчатая ЗДФ: труба с приваренным фланцем и шпильками, внутри трубы проходит кабель. Анкерная закладная: набор шпилек, собранных кольцами-кондукторами, без трубы. Тип выбирают по проекту и по фланцу опоры, изготавливаем оба варианта.
Как ориентировать окно для кабеля?
Окно разворачивают в сторону кабельной трассы до бетонирования, чтобы кабель в защитной трубе зашёл в закладную без изгибов. Положение и размер окна можем выполнить по вашему проекту.
