Прислать чертежи →Траверсы ТМ ТМ1-ТМ31 для опор ВЛ 10 кВ
Изготавливаем траверсы ТМ по типовому проекту 3.407.1-143 выпуск 8 «Железобетонные опоры ВЛ 10 кВ. Стальные конструкции опор»: марки ТМ1-ТМ24, ТМ30 и ТМ31. Траверсы свариваем из уголка по ГОСТ 8509 и швеллера по ГОСТ 8240 и комплектуем штырями для изоляторов по чертежу марки.
Марки и масса траверс ТМ серии 3.407.1-143
Масса по ведомости расхода стали выпуска 8 (лист 3.407.1-143.8.75), всего на марку с учётом штырей и метизов. Сталь Ст3 по рабочим чертежам, марку стали и покрытие уточняем по проекту.
| Марка | Обозначение документа | Масса, кг |
|---|---|---|
| ТМ1 | 3.407.1-143.8.1 | 17,2 |
| ТМ2 | 3.407.1-143.8.2 | 10,9 |
| ТМ3 | 3.407.1-143.8.3 | 21,0 |
| ТМ4 | 3.407.1-143.8.4 | 14,2 |
| ТМ5 | 3.407.1-143.8.5 | 17,3 |
| ТМ6 | 3.407.1-143.8.6 | 23,0 |
| ТМ7 | 3.407.1-143.8.7 | 25,5 |
| ТМ8 | 3.407.1-143.8.8 | 26,0 |
| ТМ9 | 3.407.1-143.8.9 | 10,1 |
| ТМ10 | 3.407.1-143.8.10 | 11,5 |
| ТМ11 | 3.407.1-143.8.11 | 25,0 |
| ТМ12 | 3.407.1-143.8.12 | 33,4 |
| ТМ13 | 3.407.1-143.8.13 | 32,6 |
| ТМ14 | 3.407.1-143.8.14 | 26,3 |
| ТМ15 | 3.407.1-143.8.15 | 18,5 |
| ТМ16 | 3.407.1-143.8.16 | 18,3 |
| ТМ17 | 3.407.1-143.8.17 | 23,6 |
| ТМ18 | 3.407.1-143.8.18 | 16,8 |
| ТМ19 | 3.407.1-143.8.12 | 38,0 |
| ТМ20 | 3.407.1-143.8.19 | 45,0 |
| ТМ21 | 3.407.1-143.8.20 | 24,5 |
| ТМ22 | 3.407.1-143.8.21 | 40,8 |
| ТМ23 | 3.407.1-143.8.22 | 34,9 |
| ТМ24 | 3.407.1-143.8.1 | 18,6 |
| ТМ30 | 3.407.1-143.8.70 | 38,1 |
| ТМ31 | 3.407.1-143.8.22 | 30,2 |
- Уголок 50x50x5, 70x70x5, 80x80x6, 90x90x7 и 100x100x8 по ГОСТ 8509
- Швеллер 10 и 16 по ГОСТ 8240 у отдельных марок
- Штыри Ш-16, Ш-20 и Ш-24 по ОСТ 34-13-931-86 для изоляторов
- Серьги, болты и гайки по чертежу марки
Марку, обозначение документа и количество:
Траверса ТМ1 3.407.1-143.8.1, 20 шт.
Если нужна другая марка стали или покрытие, укажите их в заявке.
Считаем цену за штуку и за партию. Укажите марки, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи траверс ТМ из выпуска 8

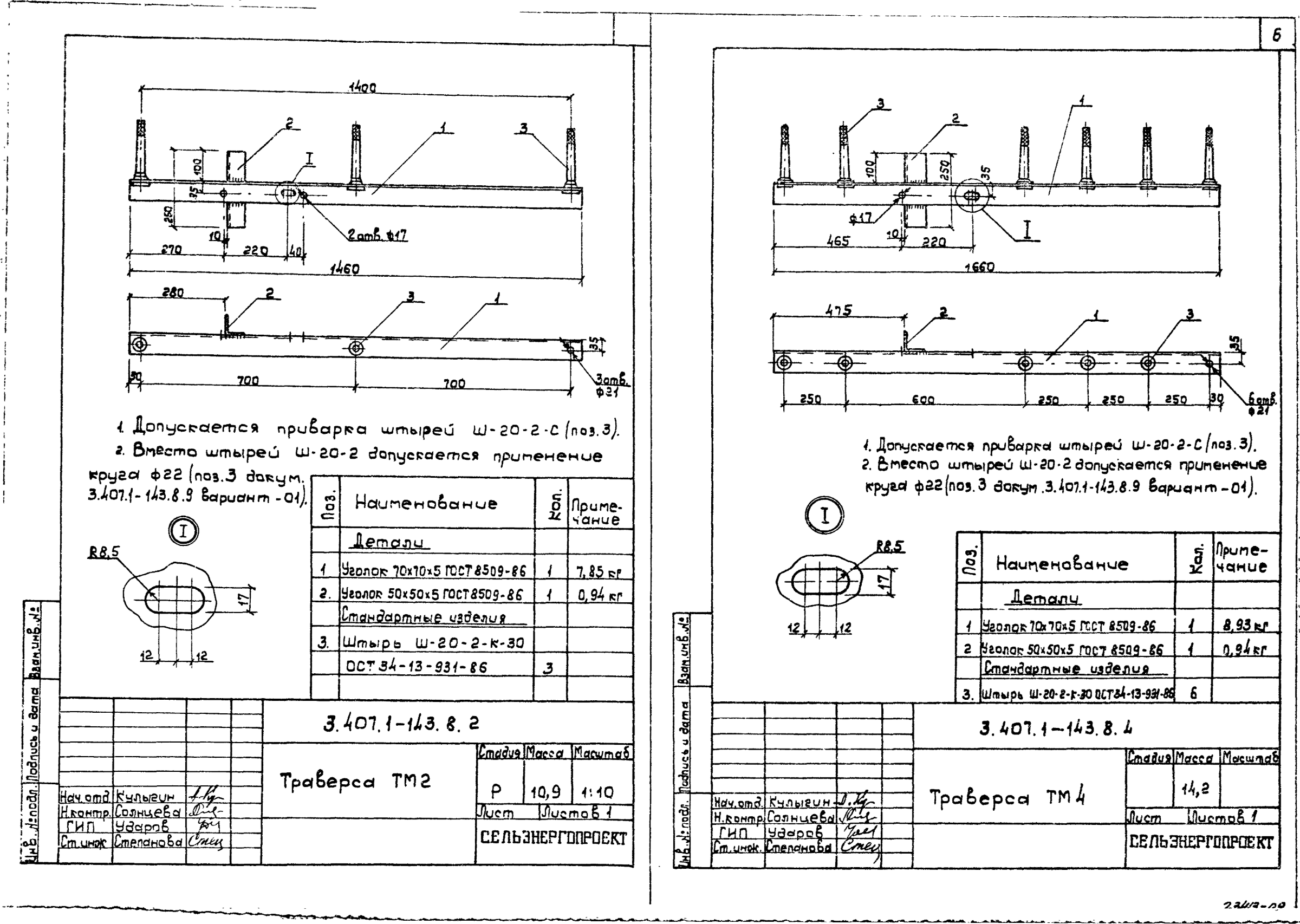

Копии листов типового проекта 3.407.1-143 выпуск 8. Нажмите на лист, чтобы открыть крупно.

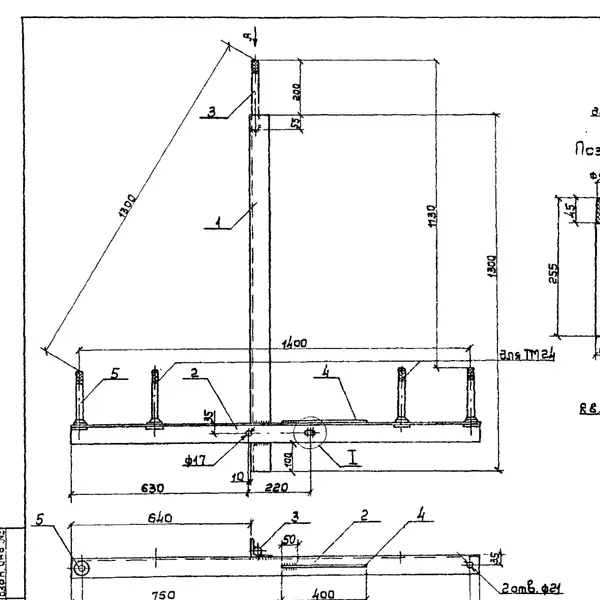

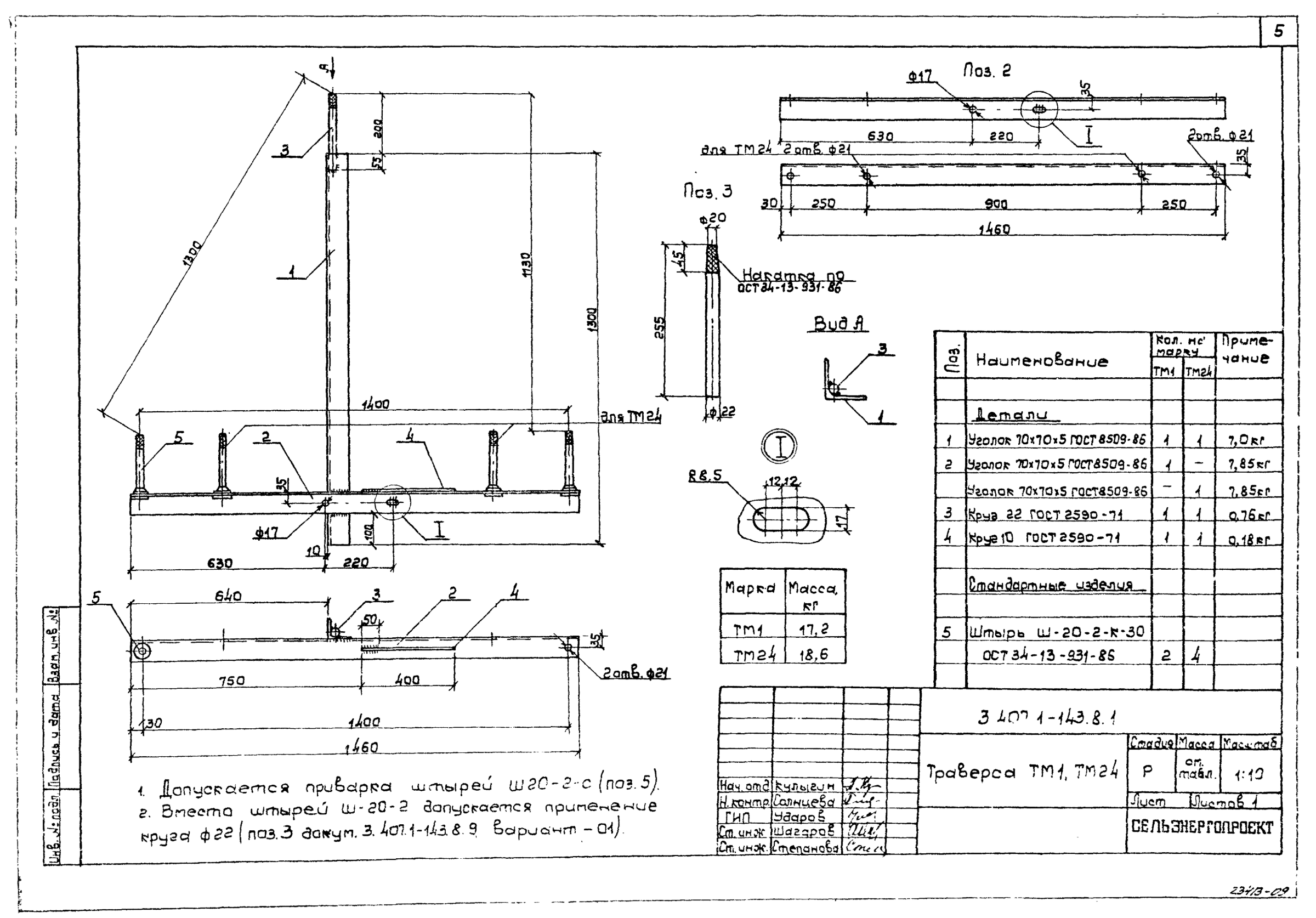

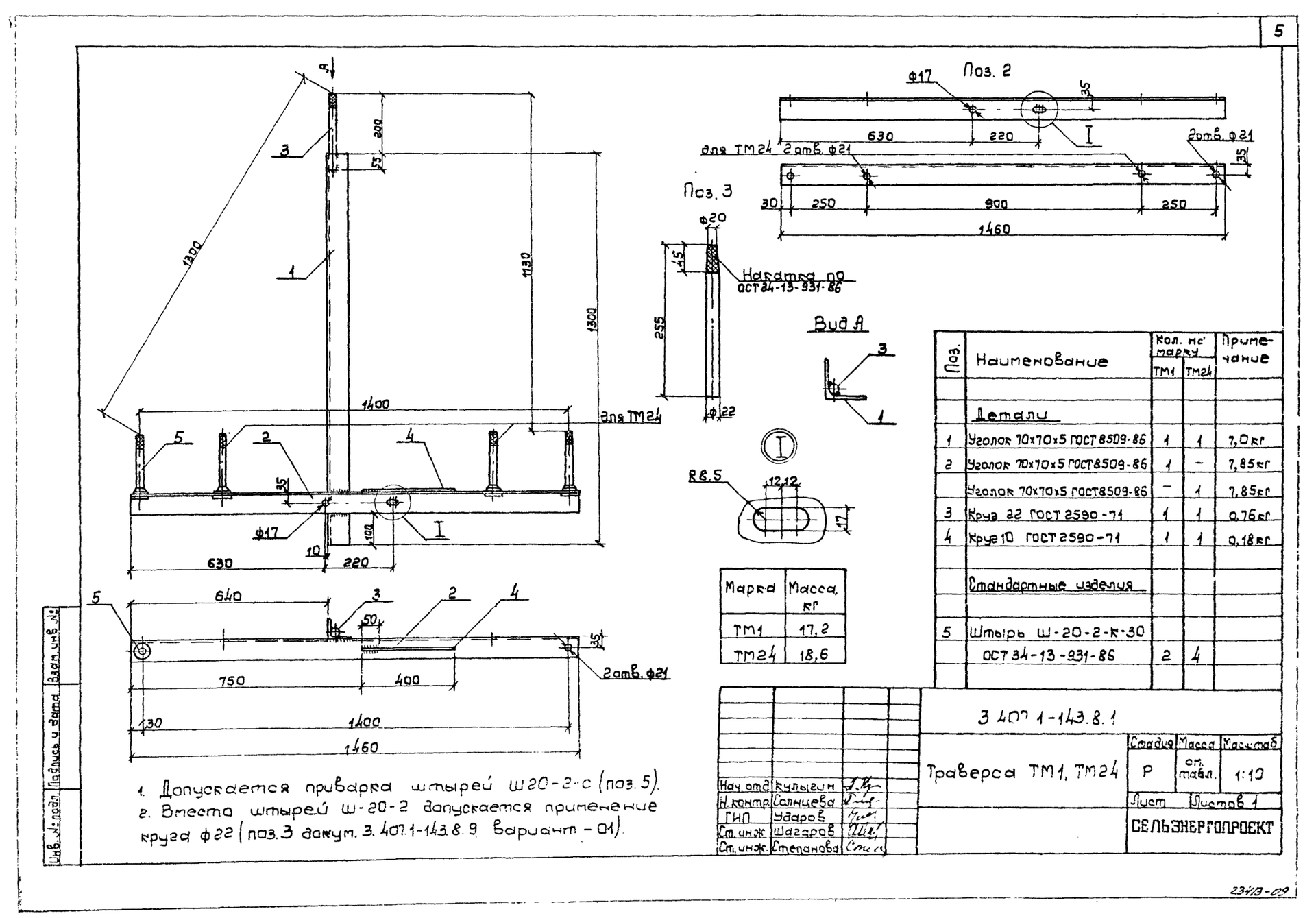

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.1. Траверсы ТМ1 и ТМ24, спецификация и масса.
Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.4. Траверса ТМ4.

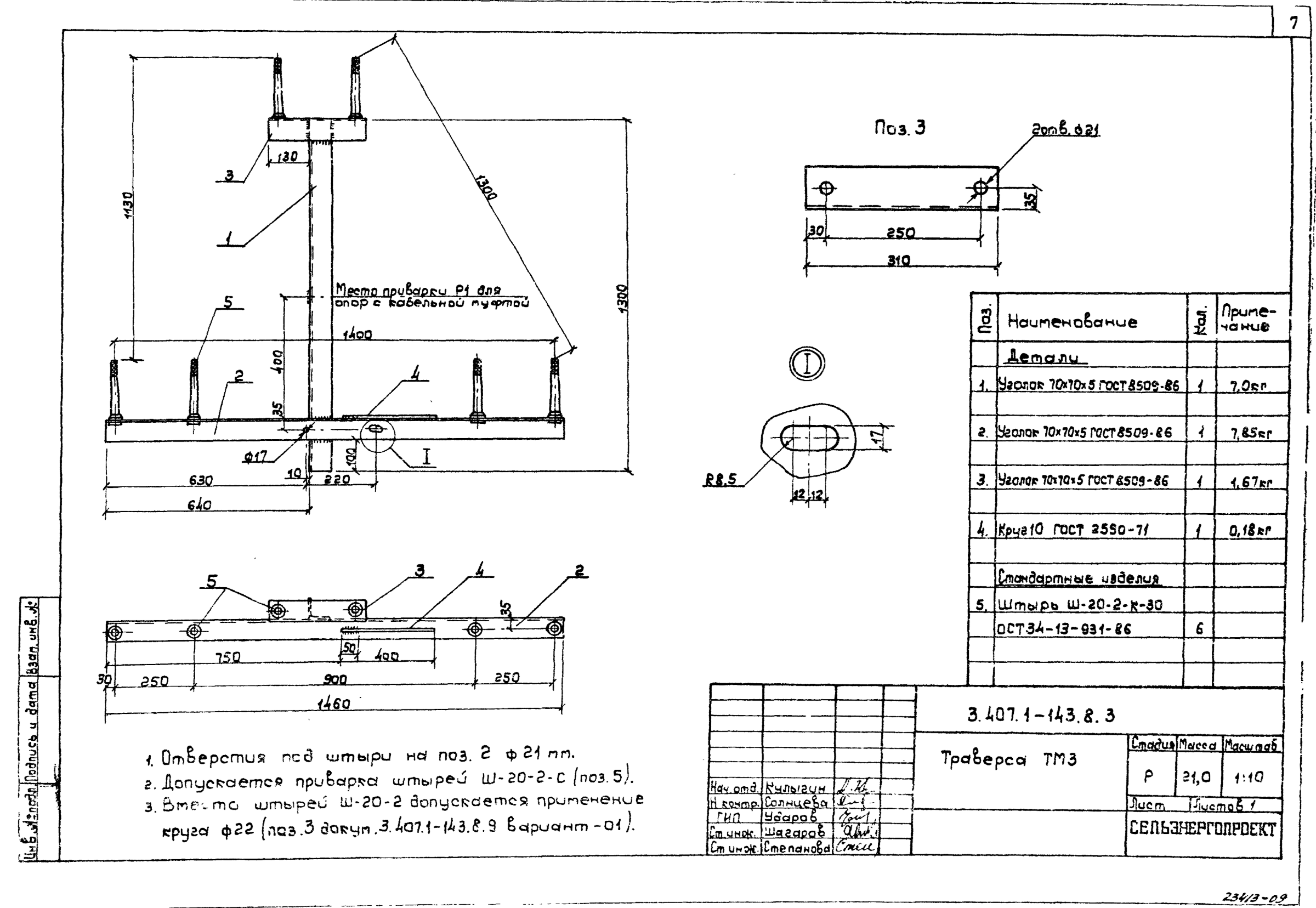

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.3. Траверса ТМ3.

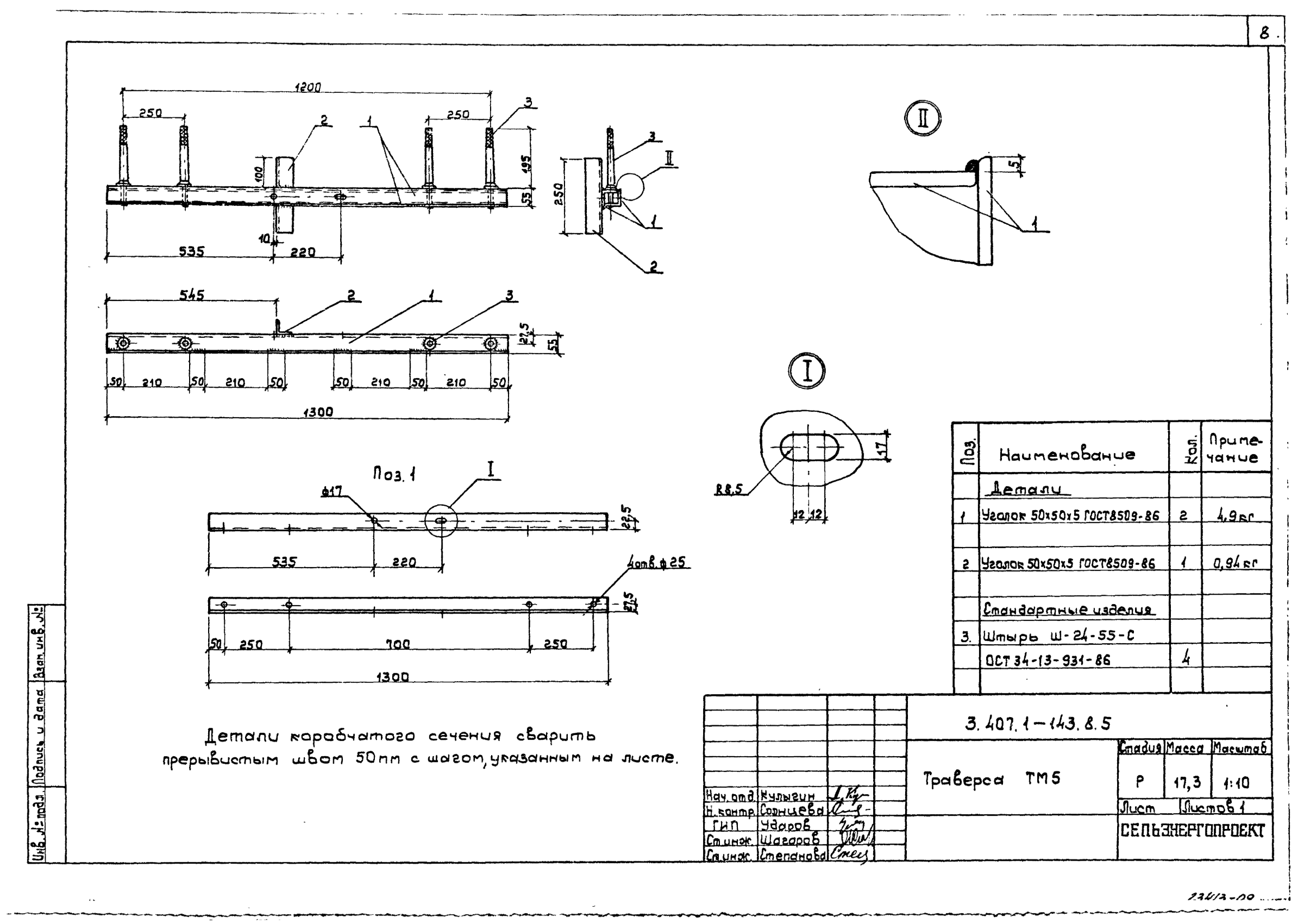

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.5. Траверса ТМ5.

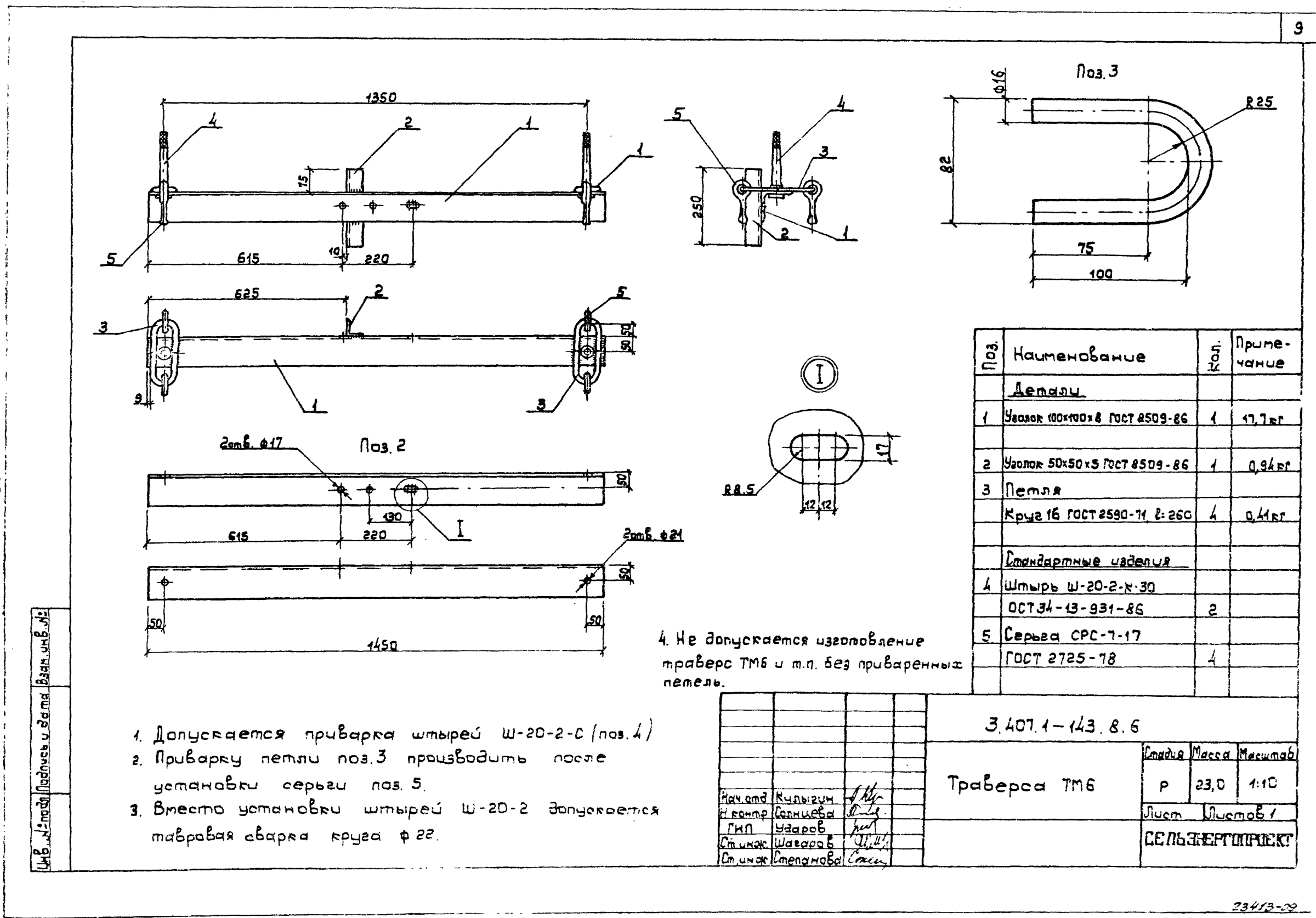

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.6. Траверса ТМ6.

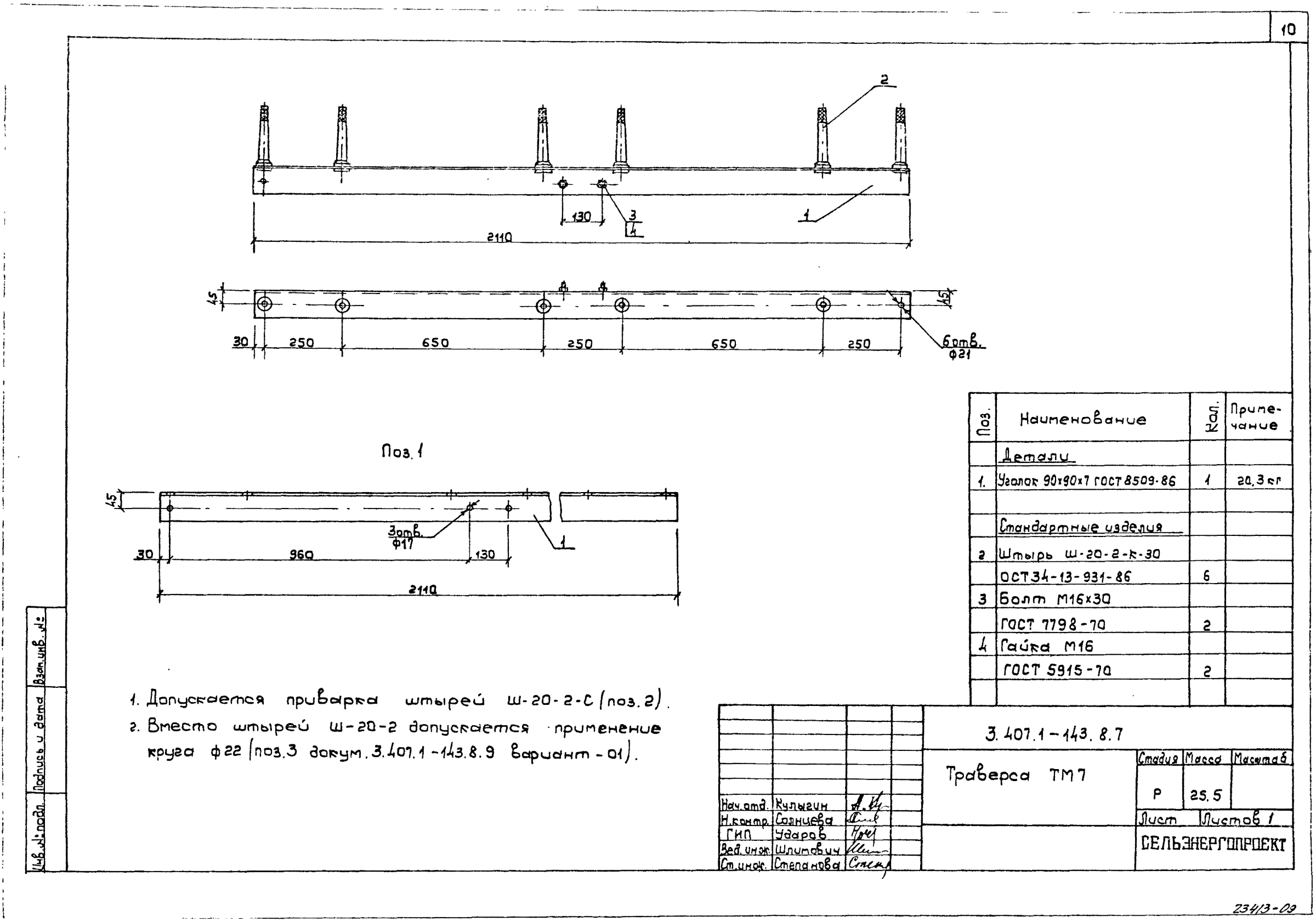

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.7. Траверса ТМ7.

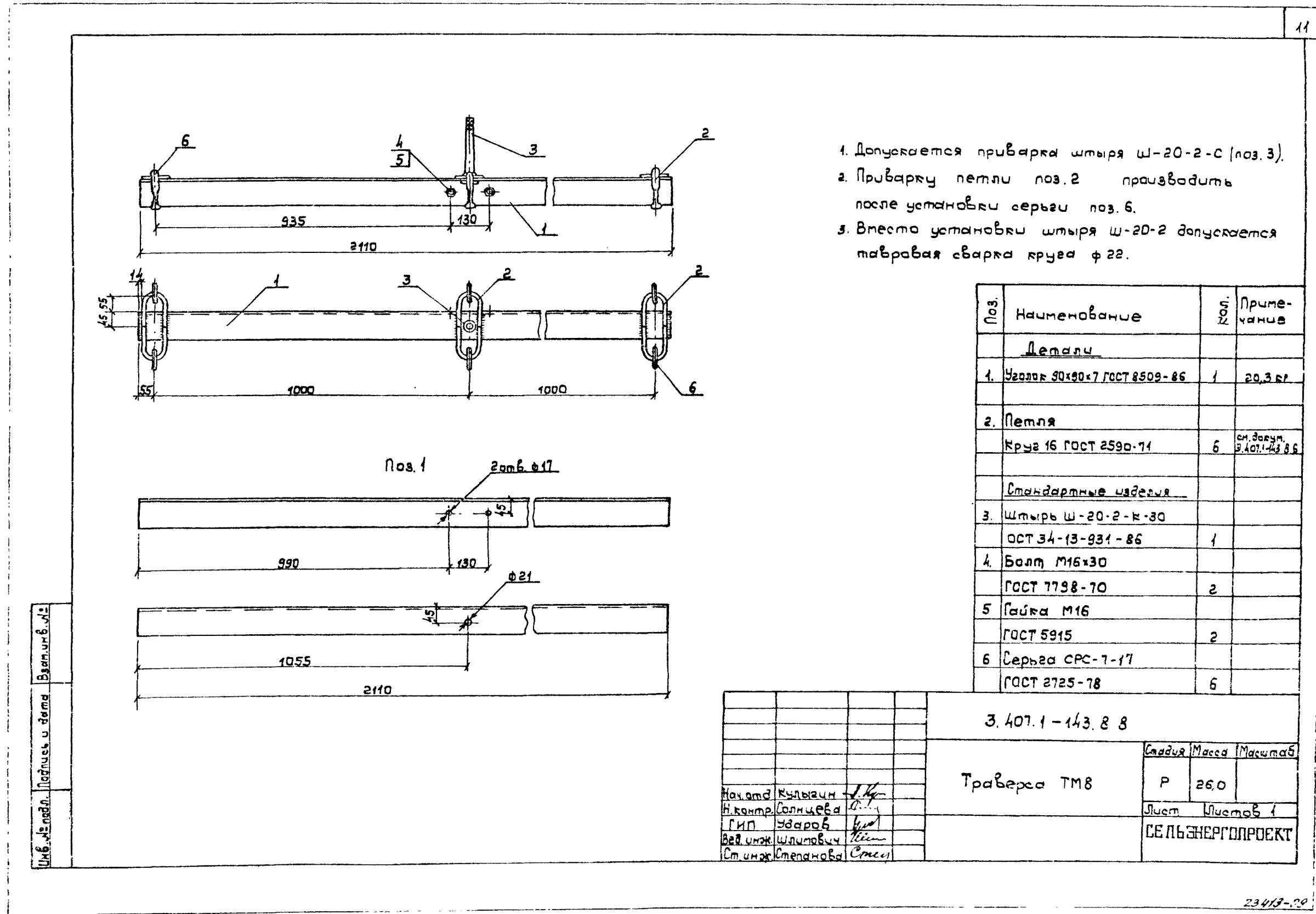

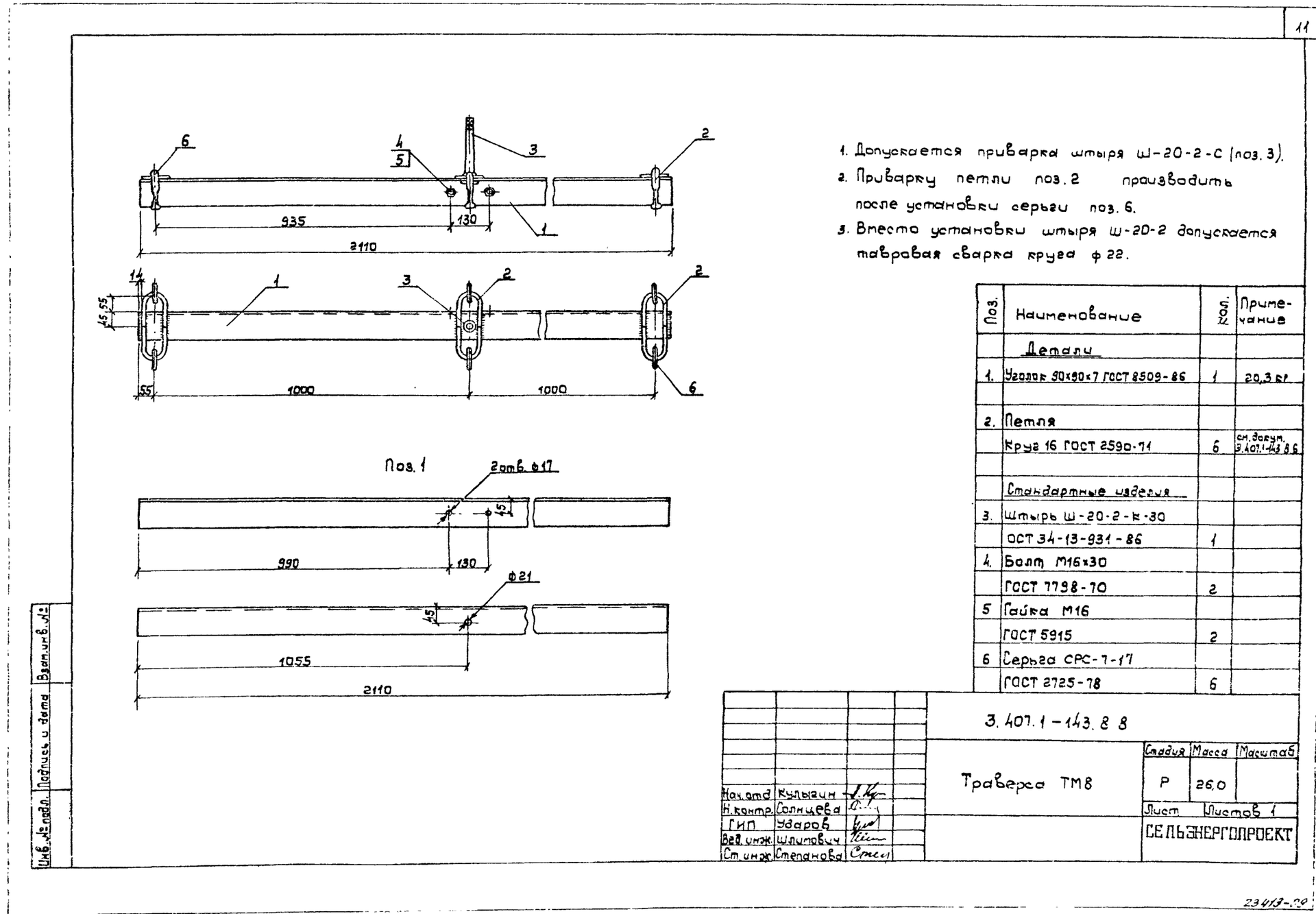

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.8. Траверса ТМ8.

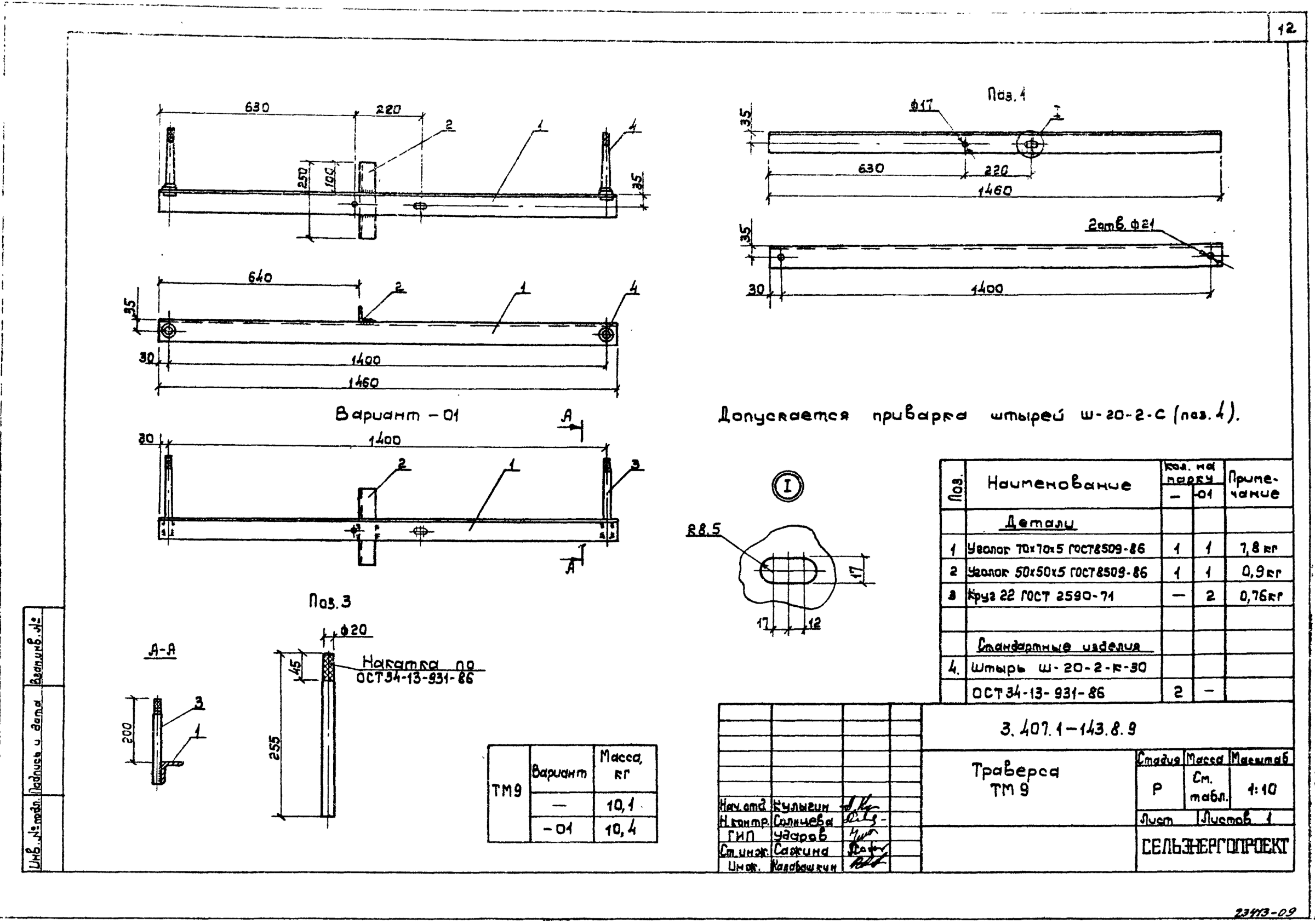

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.9. Траверса ТМ9.

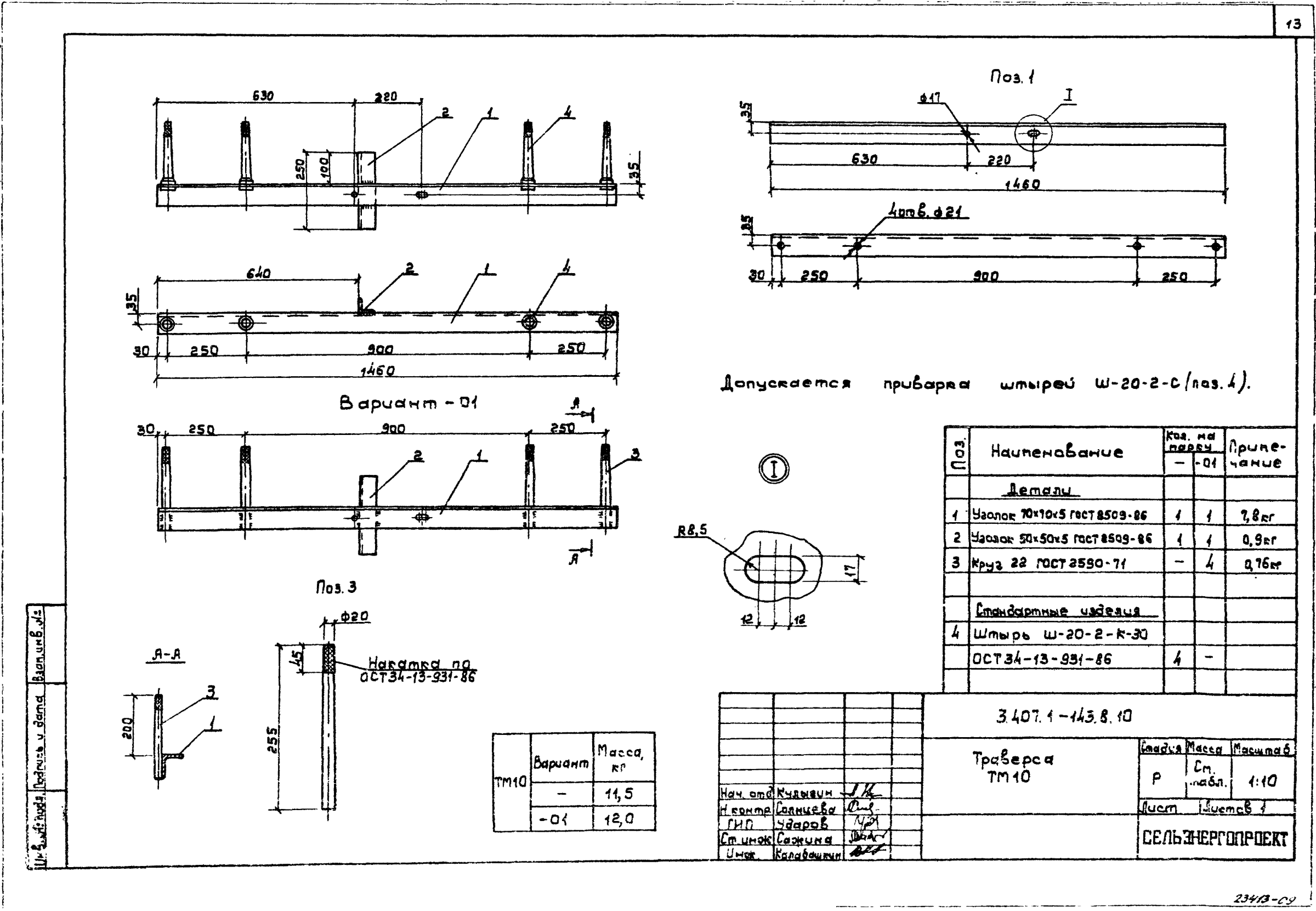

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.10. Траверса ТМ10.

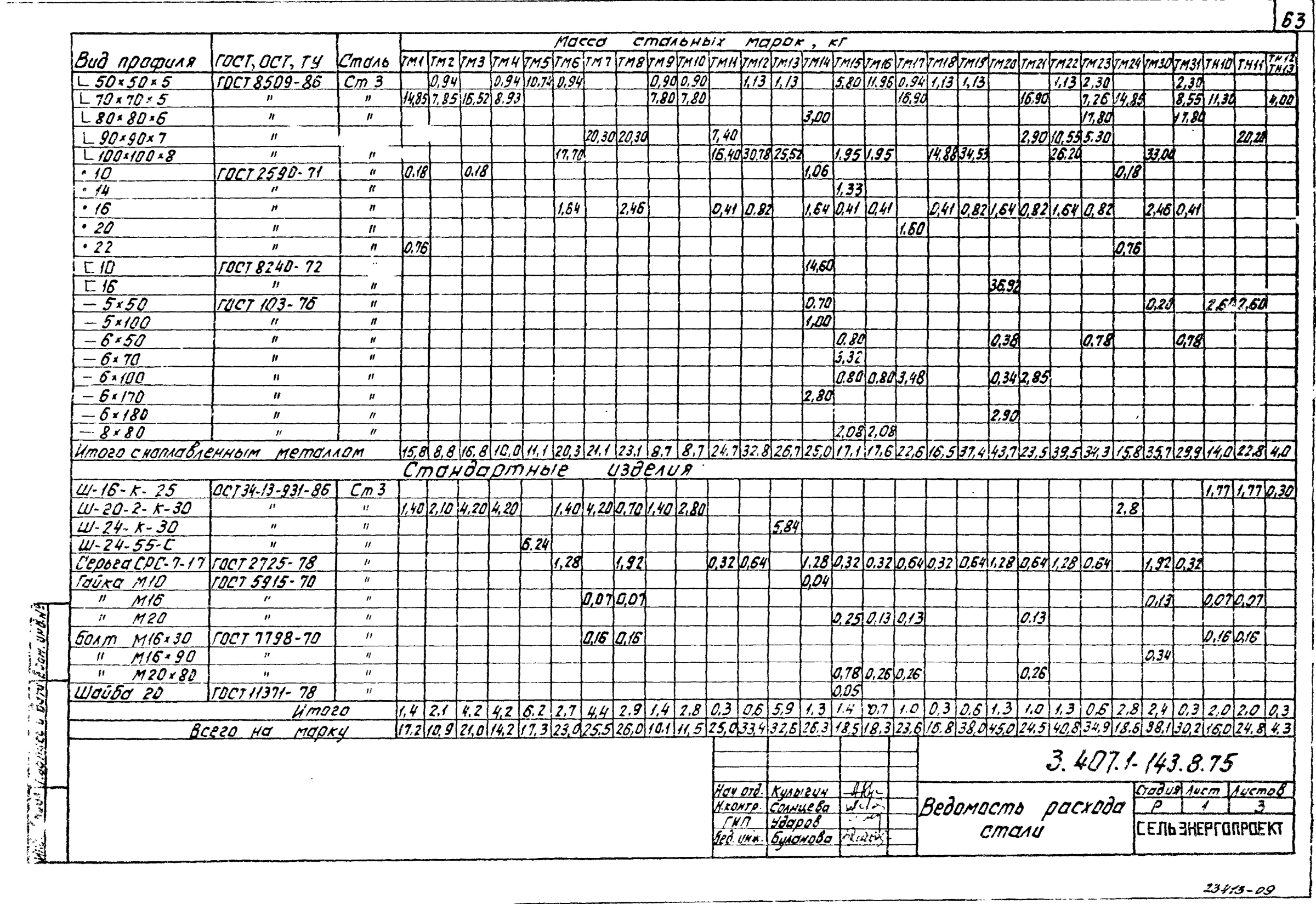

Серия 3.407.1-143 выпуск 8, лист 3.407.1-143.8.75. Ведомость расхода стали: профили и масса всех марок ТМ.
Как делаем траверсы
- Резка уголка и швеллера в размер по чертежу марки
- Сверление и пробивка отверстий под крепление к стойке
- Сборка и сварка в своём цеху
- Установка штырей для изоляторов по чертежу
- Маркировка по марке и обозначению документа
Что вы получаете
- Траверсы ТМ нужных марок по серии 3.407.1-143
- Комплектация штырями и метизами по чертежу
- Паспорт или сертификат качества на партию
- Покрытие по требованиям проекта
- Отгрузка вместе с другими конструкциями по спецификации
Частые вопросы о траверсах ТМ
Что входит в траверсу ТМ?
Сварная конструкция из равнополочного уголка 50-100 мм по ГОСТ 8509, у отдельных марок из швеллера 10 или 16 по ГОСТ 8240. В комплект марки входят штыри по ОСТ 34-13-931-86 для крепления изоляторов, у ряда марок серьги, болты и гайки. Состав каждой марки показан на её листе и в ведомости расхода стали выпуска 8.
Сколько весит траверса ТМ1?
По ведомости расхода стали выпуска 8 масса ТМ1 17,2 кг. Для сравнения: ТМ2 10,9 кг, ТМ3 21,0 кг, ТМ6 23,0 кг, самая тяжёлая ТМ20 45,0 кг.
Чем ТМ1 отличается от ТМ24?
Обе марки выполнены по одному листу 3.407.1-143.8.1. У ТМ24 четыре штыря вместо двух и дополнительный уголок, поэтому масса 18,6 кг против 17,2 кг у ТМ1.
Из какой стали делают траверсы ТМ?
По рабочим чертежам выпуска 8 сталь Ст3. Другую марку стали и покрытие назначает проект, мы изготавливаем по указанным в заявке требованиям.
Делаете траверсы по другим альбомам?
Да. Марки ТМ-51...ТМ-74 по альбому 27.0002 и траверсы по другим типовым проектам изготавливаем по чертежам, которые вы пришлёте с заявкой.
Как заказать траверсы ТМ?
Пришлите марки, количество, марку стали и требования к покрытию на info@stalteh.com. Ответим коммерческим предложением с ценой и сроком.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию на почту
Укажите изделия, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
