Изготавливаем надставка ТС6 по типовому проекту 3.407.1-143 выпуск 8 для железобетонных опор ВЛ 10 кВ. Обозначение документа 3.407.1-143.8.71, масса по чертежу 35,7 кг. Цинкуем на специализированном предприятии.

Цена от 4 110 ₽ за шт.Базовое исполнение: надставка ТС6 с металлом по чертежу, без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

35,7 кгмасса по чертежу

3.407.1-143.8.71обозначение

ВЛ 10 кВжелезобетонные опоры

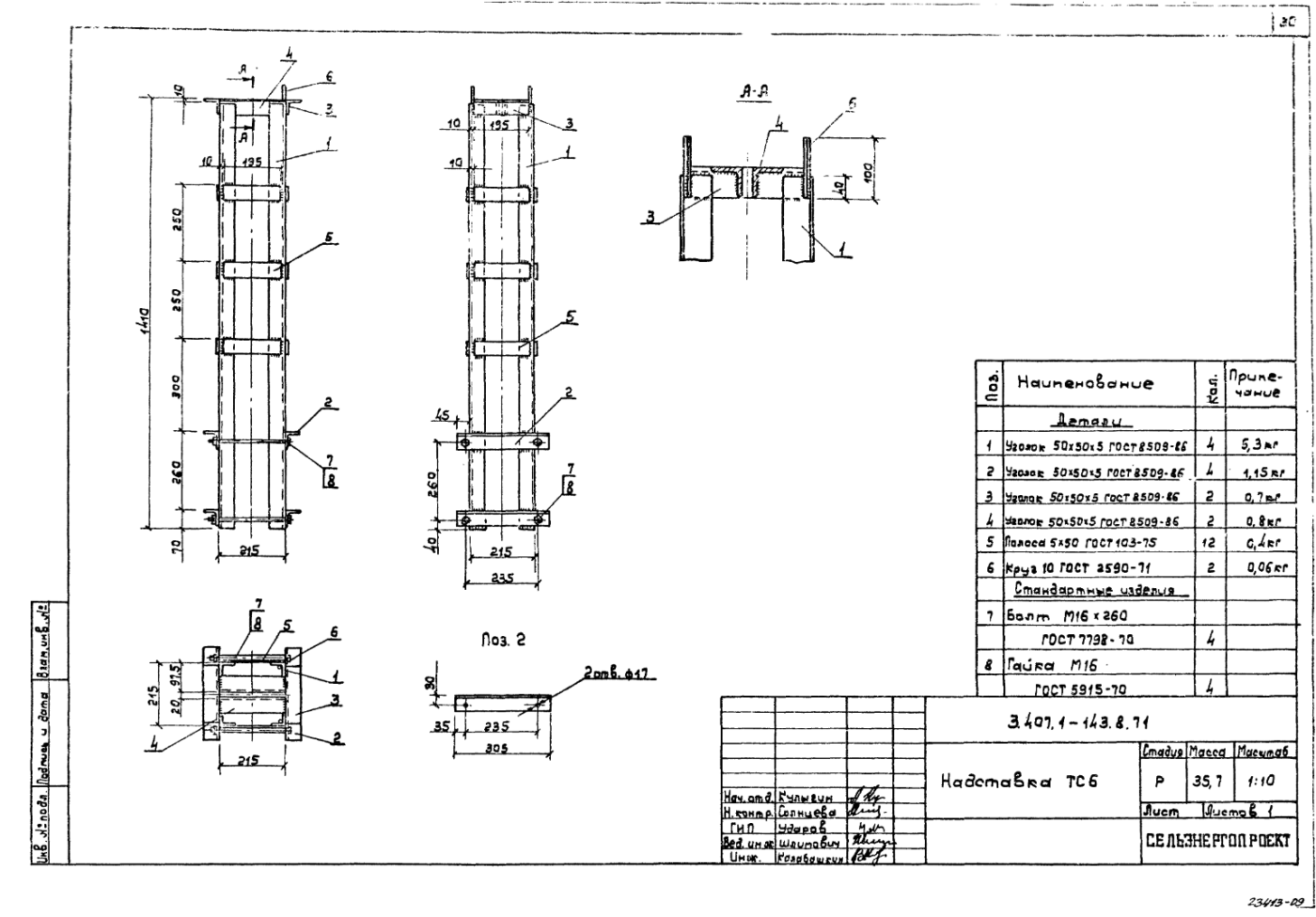

Надставка ТС6, чертёж серии 3.407.1-143 выпуск 8 — Копия чертежа: Надставка ТС6, лист 3.407.1-143.8.71. Нажмите, чтобы открыть крупно.

01 · Параметры

Надставка ТС6: обозначение, масса, конструкция

Данные по типовому проекту 3.407.1-143 выпуск 8.

Параметр	Надставка ТС6
Типовой проект	серия 3.407.1-143 выпуск 8 «Железобетонные опоры ВЛ 10 кВ. Стальные конструкции опор»
Обозначение документа	3.407.1-143.8.71
Масса по чертежу	35,7 кг
Назначение	решётчатая надставка из четырёх уголков на болтах М16 для стойки опоры ВЛ 10 кВ
Профили	уголок 50×50×5 по ГОСТ 8509, полоса 5×50 по ГОСТ 103, круг 10 по ГОСТ 2590
Габариты по чертежу	высота 1410 мм, сечение 215×215 мм
Крепёж	болты М16×260 по ГОСТ 7798 и гайки М16 по ГОСТ 5915, по 4 шт.
Сталь	по рабочим чертежам серии; марку стали и покрытие уточняем по проекту

Сведения приведены по листу 3.407.1-143.8.71 выпуска 8. Для вашего объекта действует рабочая документация проекта линии.

02 · Расчёт

Калькулятор: надставка тс6

Укажите количество и покрытие: посчитаем массу партии и ориентир цены.

Количество, шт.Покрытие

Надставка ТС6

Пришлите спецификацию, посчитаем партию.Запросить цену +7 (812) 600-10-08

03 · Заказ

Как заказать и как изготавливаем

Собственный цех на проспекте Большевиков, 54.

Укажите в заявке: «Надставка ТС6 3.407.1-143.8.71, 20 шт.»
Если нужна другая марка стали или покрытие, допишите их в заявку

Режем профиль в размер, сверлим и пробиваем отверстия по чертежу
Свариваем, маркируем изделие по марке и обозначению
Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию

04 · Вопросы

Частые вопросы: надставка тс6

Сколько весит надставка ТС6?

По листу 3.407.1-143.8.71 серии 3.407.1-143 выпуск 8 масса 35,7 кг.

Какое обозначение у надставки ТС6?

Надставка ТС6 изготавливается по листу 3.407.1-143.8.71 типового проекта 3.407.1-143 выпуск 8.

Есть чертёж?

На странице копия листа 3.407.1-143.8.71 из серии. По клику он открывается крупно.

Цинкуете?

Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.

Сколько стоит надставка ТС6?

От 4 110 ₽ за шт. за базовое исполнение: надставка ТС6 с металлом по чертежу, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите марки и количество на info@stalteh.com, например «Надставка ТС6 3.407.1-143.8.71, 20 шт.». Посчитаем стоимость и срок.
