Изготавливаем кронштейн У1 по типовому проекту 3.407.1-143 выпуск 8 для железобетонных опор ВЛ 10 кВ. Обозначение документа 3.407.1-143.8.40, масса по чертежу 7,0 кг. Цинкуем на специализированном предприятии.

Цена от 990 ₽ за шт.Базовое исполнение: кронштейн У1 с металлом по чертежу, без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

7,0 кгмасса по чертежу

3.407.1-143.8.40обозначение

ВЛ 10 кВжелезобетонные опоры

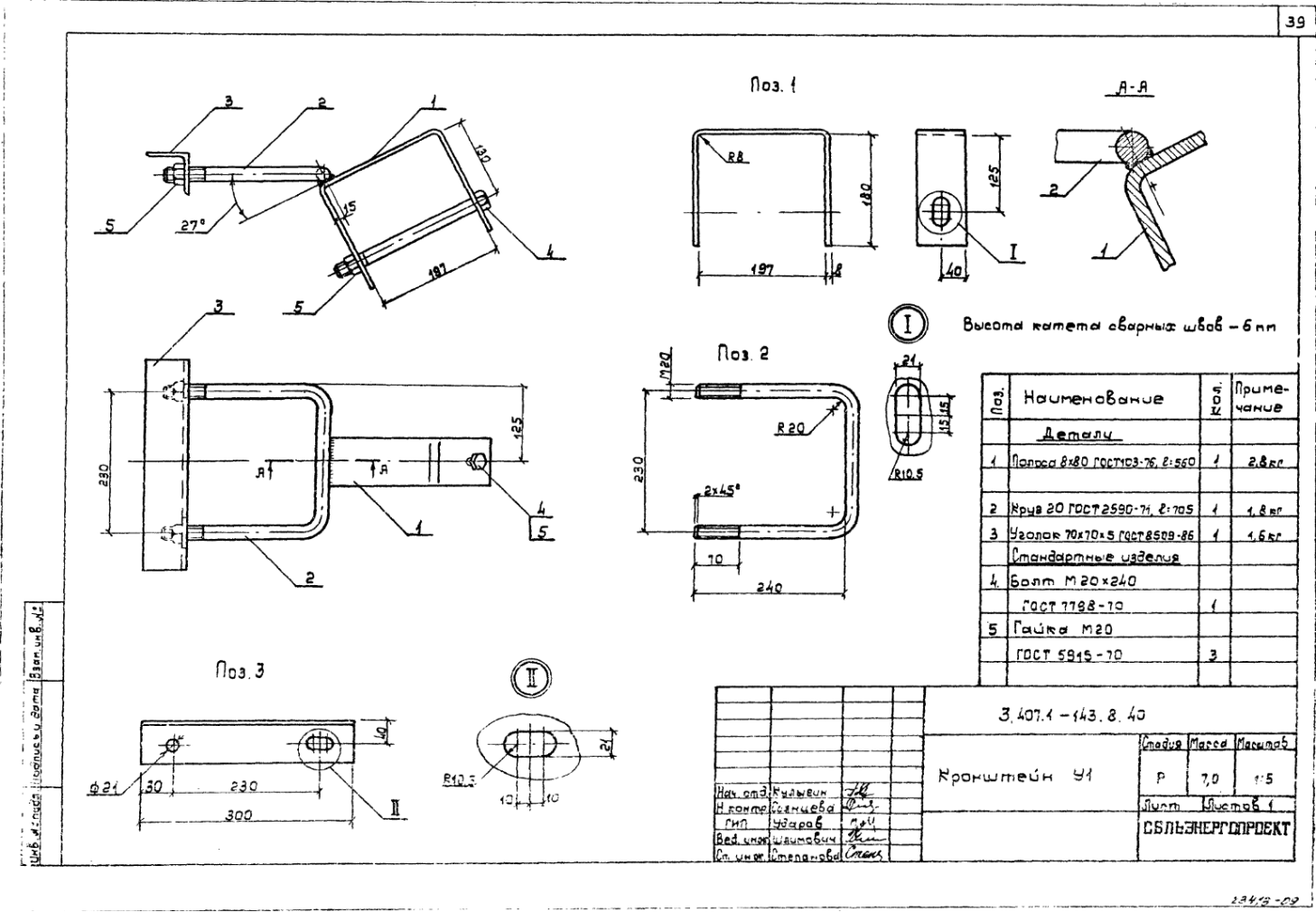

Кронштейн У1, чертёж серии 3.407.1-143 выпуск 8 — Копия чертежа: Кронштейн У1, лист 3.407.1-143.8.40. Нажмите, чтобы открыть крупно.

01 · Параметры

Кронштейн У1: обозначение, масса, конструкция

Данные по типовому проекту 3.407.1-143 выпуск 8.

Параметр	Кронштейн У1
Типовой проект	серия 3.407.1-143 выпуск 8 «Железобетонные опоры ВЛ 10 кВ. Стальные конструкции опор»
Обозначение документа	3.407.1-143.8.40
Масса по чертежу	7,0 кг
Назначение	кронштейн на стойку опоры ВЛ 10 кВ, крепится U-образной скобой из круга 20
Профили	полоса 8×80 по ГОСТ 103, круг 20 по ГОСТ 2590, уголок 70×70×5 по ГОСТ 8509
Габариты по чертежу	скоба 230×240 мм, полоса 560 мм, угол наклона 27°
Крепёж	болт М20×240 по ГОСТ 7798, гайки М20 по ГОСТ 5915, 3 шт.
Сталь	по рабочим чертежам серии; марку стали и покрытие уточняем по проекту

Сведения приведены по листу 3.407.1-143.8.40 выпуска 8. Для вашего объекта действует рабочая документация проекта линии.

02 · Расчёт

Калькулятор: кронштейн у1

Укажите количество и покрытие: посчитаем массу партии и ориентир цены.

Количество, шт.Покрытие

Кронштейн У1

Пришлите спецификацию, посчитаем партию.Запросить цену +7 (812) 600-10-08

03 · Заказ

Как заказать и как изготавливаем

Собственный цех на проспекте Большевиков, 54.

Укажите в заявке: «Кронштейн У1 3.407.1-143.8.40, 20 шт.»
Если нужна другая марка стали или покрытие, допишите их в заявку

Режем профиль в размер, сверлим и пробиваем отверстия по чертежу
Свариваем, маркируем изделие по марке и обозначению
Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию

04 · Вопросы

Частые вопросы: кронштейн у1

Сколько весит кронштейн У1?

По листу 3.407.1-143.8.40 серии 3.407.1-143 выпуск 8 масса 7,0 кг.

Какое обозначение у кронштейна У1?

Кронштейн У1 изготавливается по листу 3.407.1-143.8.40 типового проекта 3.407.1-143 выпуск 8.

Есть чертёж?

На странице копия листа 3.407.1-143.8.40 из серии. По клику он открывается крупно.

Цинкуете?

Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.

Сколько стоит кронштейн У1?

От 990 ₽ за шт. за базовое исполнение: кронштейн У1 с металлом по чертежу, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите марки и количество на info@stalteh.com, например «Кронштейн У1 3.407.1-143.8.40, 20 шт.». Посчитаем стоимость и срок.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
