Прислать чертежи →Надставка ТС4 серии 3.407.1-143
Изготавливаем надставка ТС4 по типовому проекту 3.407.1-143 выпуск 8 для железобетонных опор ВЛ 10 кВ. Обозначение документа 3.407.1-143.8.25, масса по чертежу 30,3 кг. Комплектуем штырями по чертежу, цинкуем на специализированном предприятии.
Цена от 3 490 ₽ за шт.Базовое исполнение: надставка ТС4 с металлом по чертежу и штырями, без покрытия. Точную цену по вашему проекту фиксируем в КП.
Надставка ТС4: обозначение, масса, конструкция
Данные по типовому проекту 3.407.1-143 выпуск 8.
| Параметр | Надставка ТС4 |
|---|---|
| Типовой проект | серия 3.407.1-143 выпуск 8 «Железобетонные опоры ВЛ 10 кВ. Стальные конструкции опор» |
| Обозначение документа | 3.407.1-143.8.25 |
| Масса по чертежу | 30,3 кг |
| Назначение | надставка с траверсой ТМ3 на четыре штыря для вершины стойки опоры ВЛ 10 кВ |
| Профили | уголок 70×70×5 и 50×50×5 по ГОСТ 8509, круг 10 по ГОСТ 2590; в составе траверса ТМ3 |
| Габариты по чертежу | высота 1330 мм, длина траверсы 1400 мм |
| Сборочная единица | траверса ТМ3 по листу 3.407.1-143.8.3 |
| Сталь | по рабочим чертежам серии; марку стали и покрытие уточняем по проекту |
Сведения приведены по листу 3.407.1-143.8.25 выпуска 8. Для вашего объекта действует рабочая документация проекта линии.
Калькулятор: надставка тс4
Укажите количество и покрытие: посчитаем массу партии и ориентир цены.
Как заказать и как изготавливаем
Собственный цех на проспекте Большевиков, 54.
- Укажите в заявке: «Надставка ТС4 3.407.1-143.8.25, 20 шт.»
- Если нужна другая марка стали или покрытие, допишите их в заявку
- Режем профиль в размер, сверлим и пробиваем отверстия по чертежу
- Свариваем, устанавливаем штыри, маркируем изделие по марке и обозначению
- Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию
Частые вопросы: надставка тс4
Сколько весит надставка ТС4?
По листу 3.407.1-143.8.25 серии 3.407.1-143 выпуск 8 масса 30,3 кг.
Какое обозначение у надставки ТС4?
Надставка ТС4 изготавливается по листу 3.407.1-143.8.25 типового проекта 3.407.1-143 выпуск 8.
Есть чертёж?

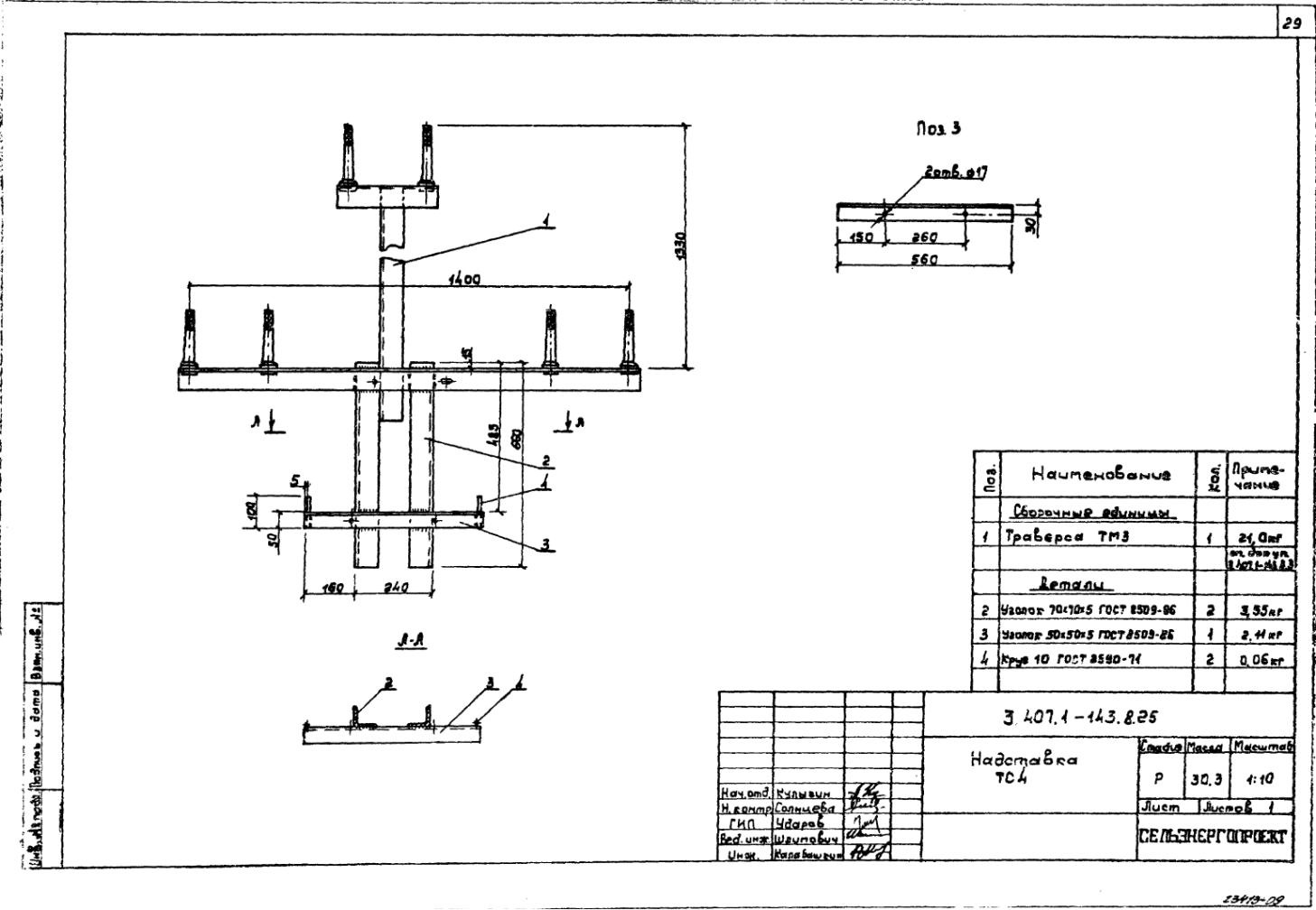

На странице копия листа 3.407.1-143.8.25 из серии. По клику он открывается крупно.
Цинкуете?
Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.
Сколько стоит надставка ТС4?
От 3 490 ₽ за шт. за базовое исполнение: надставка ТС4 с металлом по чертежу и штырями, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите марки и количество на info@stalteh.com, например «Надставка ТС4 3.407.1-143.8.25, 20 шт.». Посчитаем стоимость и срок.
Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
