Изготавливаем кронштейн У2 по типовому проекту 3.407.1-143 выпуск 8 для железобетонных опор ВЛ 10 кВ. Обозначение документа 3.407.1-143.8.41, масса по чертежу 20,6 кг. Цинкуем на специализированном предприятии.

Цена от 2 370 ₽ за шт.Базовое исполнение: кронштейн У2 с металлом по чертежу, без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

20,6 кгмасса по чертежу

3.407.1-143.8.41обозначение

ВЛ 10 кВжелезобетонные опоры

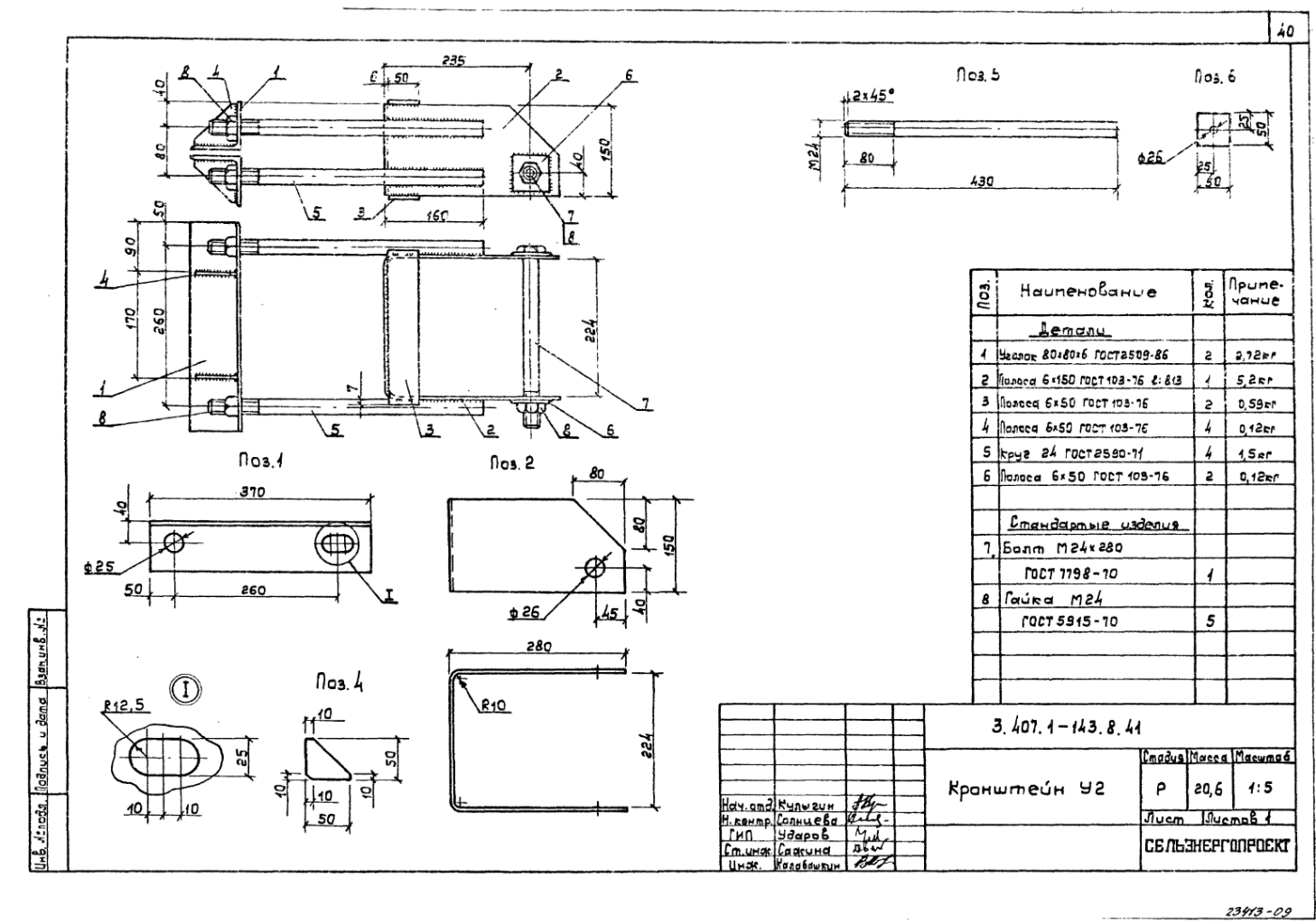

Кронштейн У2, чертёж серии 3.407.1-143 выпуск 8 — Копия чертежа: Кронштейн У2, лист 3.407.1-143.8.41. Нажмите, чтобы открыть крупно.

01 · Параметры

Кронштейн У2: обозначение, масса, конструкция

Данные по типовому проекту 3.407.1-143 выпуск 8.

Параметр	Кронштейн У2
Типовой проект	серия 3.407.1-143 выпуск 8 «Железобетонные опоры ВЛ 10 кВ. Стальные конструкции опор»
Обозначение документа	3.407.1-143.8.41
Масса по чертежу	20,6 кг
Назначение	кронштейн на стойку опоры ВЛ 10 кВ с тягами из круга 24 и резьбой М24
Профили	уголок 80×80×6 по ГОСТ 8509, полоса 6×150 и 6×50 по ГОСТ 103, круг 24 по ГОСТ 2590
Габариты по чертежу	вылет 235 мм, планка 370 мм, скоба 280×224 мм
Крепёж	болт М24×280 по ГОСТ 7798, гайки М24 по ГОСТ 5915, 5 шт.
Сталь	по рабочим чертежам серии; марку стали и покрытие уточняем по проекту

Сведения приведены по листу 3.407.1-143.8.41 выпуска 8. Для вашего объекта действует рабочая документация проекта линии.

02 · Расчёт

Калькулятор: кронштейн у2

Укажите количество и покрытие: посчитаем массу партии и ориентир цены.

Количество, шт.Покрытие

Кронштейн У2

Пришлите спецификацию, посчитаем партию.Запросить цену +7 (812) 600-10-08

03 · Заказ

Как заказать и как изготавливаем

Собственный цех на проспекте Большевиков, 54.

Укажите в заявке: «Кронштейн У2 3.407.1-143.8.41, 20 шт.»
Если нужна другая марка стали или покрытие, допишите их в заявку

Режем профиль в размер, сверлим и пробиваем отверстия по чертежу
Свариваем, маркируем изделие по марке и обозначению
Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию

04 · Вопросы

Частые вопросы: кронштейн у2

Сколько весит кронштейн У2?

По листу 3.407.1-143.8.41 серии 3.407.1-143 выпуск 8 масса 20,6 кг.

Какое обозначение у кронштейна У2?

Кронштейн У2 изготавливается по листу 3.407.1-143.8.41 типового проекта 3.407.1-143 выпуск 8.

Есть чертёж?

На странице копия листа 3.407.1-143.8.41 из серии. По клику он открывается крупно.

Цинкуете?

Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.

Сколько стоит кронштейн У2?

От 2 370 ₽ за шт. за базовое исполнение: кронштейн У2 с металлом по чертежу, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите марки и количество на info@stalteh.com, например «Кронштейн У2 3.407.1-143.8.41, 20 шт.». Посчитаем стоимость и срок.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
