Прислать чертежи →Надставка ТС1 серии 3.407.1-143
Изготавливаем надставка ТС1 по типовому проекту 3.407.1-143 выпуск 8 для железобетонных опор ВЛ 10 кВ. Обозначение документа 3.407.1-143.8.23, масса по чертежу 16,5 кг. Комплектуем штырями по чертежу, цинкуем на специализированном предприятии.
Цена от 1 900 ₽ за шт.Базовое исполнение: надставка ТС1 с металлом по чертежу и штырями, без покрытия. Точную цену по вашему проекту фиксируем в КП.
Надставка ТС1: обозначение, масса, конструкция
Данные по типовому проекту 3.407.1-143 выпуск 8.
| Параметр | Надставка ТС1 |
|---|---|
| Типовой проект | серия 3.407.1-143 выпуск 8 «Железобетонные опоры ВЛ 10 кВ. Стальные конструкции опор» |
| Обозначение документа | 3.407.1-143.8.23 |
| Масса по чертежу | 16,5 кг |
| Назначение | надставка на вершину железобетонной стойки опоры ВЛ 10 кВ с траверсой на шесть штырей |
| Профили | уголок 80×80×6, 70×70×5 и 50×50×5 по ГОСТ 8509, круг 10 по ГОСТ 2590 |
| Габариты по чертежу | высота 3550 мм, длина траверсы 1460 мм, штыри с шагом 250 мм |
| Штыри | Ш-20-2-к-30 по ОСТ 34-13-931-86, 6 шт. |
| Сталь | по рабочим чертежам серии; марку стали и покрытие уточняем по проекту |
Сведения приведены по листу 3.407.1-143.8.23 выпуска 8. Для вашего объекта действует рабочая документация проекта линии.
Калькулятор: надставка тс1
Укажите количество и покрытие: посчитаем массу партии и ориентир цены.
Как заказать и как изготавливаем
Собственный цех на проспекте Большевиков, 54.
- Укажите в заявке: «Надставка ТС1 3.407.1-143.8.23, 20 шт.»
- Если нужна другая марка стали или покрытие, допишите их в заявку
- Режем профиль в размер, сверлим и пробиваем отверстия по чертежу
- Свариваем, устанавливаем штыри, маркируем изделие по марке и обозначению
- Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию
Частые вопросы: надставка тс1
Сколько весит надставка ТС1?
По листу 3.407.1-143.8.23 серии 3.407.1-143 выпуск 8 масса 16,5 кг.
Какое обозначение у надставки ТС1?
Надставка ТС1 изготавливается по листу 3.407.1-143.8.23 типового проекта 3.407.1-143 выпуск 8.
Есть чертёж?

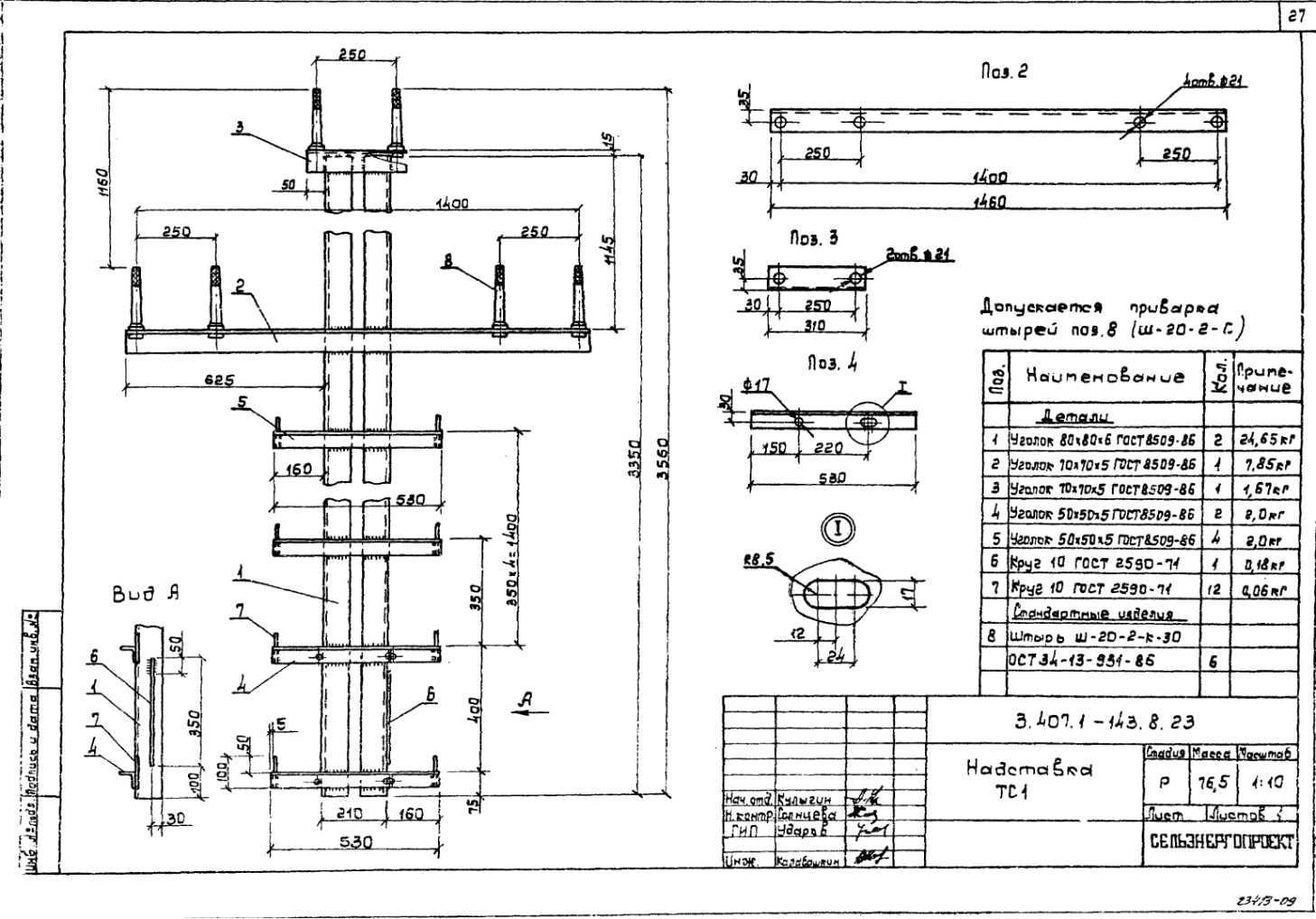

На странице копия листа 3.407.1-143.8.23 из серии. По клику он открывается крупно.
Цинкуете?
Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.
Сколько стоит надставка ТС1?
От 1 900 ₽ за шт. за базовое исполнение: надставка ТС1 с металлом по чертежу и штырями, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите марки и количество на info@stalteh.com, например «Надставка ТС1 3.407.1-143.8.23, 20 шт.». Посчитаем стоимость и срок.
Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
