Изготавливаем надставка ТС2 по типовому проекту 3.407.1-143 выпуск 8 для железобетонных опор ВЛ 10 кВ. Обозначение документа 3.407.1-143.8.24, масса по чертежу 22,8 кг. Цинкуем на специализированном предприятии.

Цена от 2 630 ₽ за шт.Базовое исполнение: надставка ТС2 с металлом по чертежу, без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

22,8 кгмасса по чертежу

3.407.1-143.8.24обозначение

ВЛ 10 кВжелезобетонные опоры

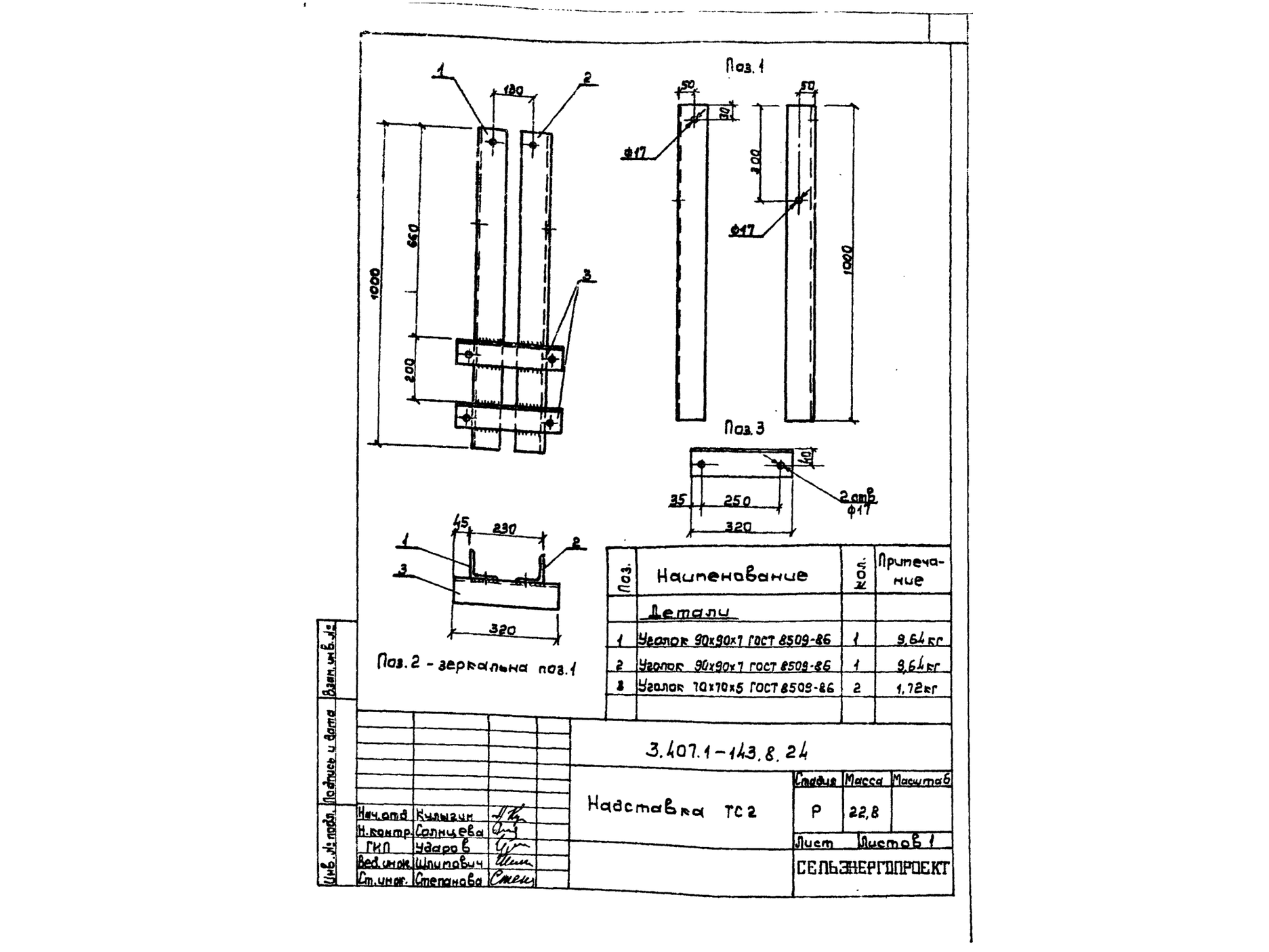

Надставка ТС2, чертёж серии 3.407.1-143 выпуск 8 — Копия чертежа: Надставка ТС2, лист 3.407.1-143.8.24. Нажмите, чтобы открыть крупно.

01 · Параметры

Надставка ТС2: обозначение, масса, конструкция

Данные по типовому проекту 3.407.1-143 выпуск 8.

Параметр	Надставка ТС2
Типовой проект	серия 3.407.1-143 выпуск 8 «Железобетонные опоры ВЛ 10 кВ. Стальные конструкции опор»
Обозначение документа	3.407.1-143.8.24
Масса по чертежу	22,8 кг
Назначение	надставка из двух уголков с поперечными планками для крепления к стойке опоры ВЛ 10 кВ
Профили	уголок 90×90×7 и 70×70×5 по ГОСТ 8509
Габариты по чертежу	длина уголков 1000 мм, расстояние между уголками 230 мм
Крепление	две планки из уголка 70×70×5 длиной 320 мм с отверстиями 17 мм
Сталь	по рабочим чертежам серии; марку стали и покрытие уточняем по проекту

Сведения приведены по листу 3.407.1-143.8.24 выпуска 8. Для вашего объекта действует рабочая документация проекта линии.

02 · Расчёт

Калькулятор: надставка тс2

Укажите количество и покрытие: посчитаем массу партии и ориентир цены.

Количество, шт.Покрытие

Надставка ТС2

Пришлите спецификацию, посчитаем партию.Запросить цену +7 (812) 600-10-08

03 · Заказ

Как заказать и как изготавливаем

Собственный цех на проспекте Большевиков, 54.

Укажите в заявке: «Надставка ТС2 3.407.1-143.8.24, 20 шт.»
Если нужна другая марка стали или покрытие, допишите их в заявку

Режем профиль в размер, сверлим и пробиваем отверстия по чертежу
Свариваем, маркируем изделие по марке и обозначению
Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию

04 · Вопросы

Частые вопросы: надставка тс2

Сколько весит надставка ТС2?

По листу 3.407.1-143.8.24 серии 3.407.1-143 выпуск 8 масса 22,8 кг.

Какое обозначение у надставки ТС2?

Надставка ТС2 изготавливается по листу 3.407.1-143.8.24 типового проекта 3.407.1-143 выпуск 8.

Есть чертёж?

На странице копия листа 3.407.1-143.8.24 из серии. По клику он открывается крупно.

Цинкуете?

Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.

Сколько стоит надставка ТС2?

От 2 630 ₽ за шт. за базовое исполнение: надставка ТС2 с металлом по чертежу, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите марки и количество на info@stalteh.com, например «Надставка ТС2 3.407.1-143.8.24, 20 шт.». Посчитаем стоимость и срок.
