Прислать чертежи →Надставка ТС5 серии 3.407.1-136
Изготавливаем надставка ТС5 по типовому проекту 3.407.1-136 выпуск 3 для железобетонных опор ВЛ 0,38 кВ. Обозначение документа 3.407.1-136.3-31, масса по чертежу 35,3 кг. Цинкуем на специализированном предприятии.
Цена от 4 060 ₽ за шт.Базовое исполнение: надставка ТС5 с металлом по чертежу, без покрытия. Точную цену по вашему проекту фиксируем в КП.
Надставка ТС5: обозначение, масса, конструкция
Данные по типовому проекту 3.407.1-136 выпуск 3.
| Параметр | Надставка ТС5 |
|---|---|
| Типовой проект | серия 3.407.1-136 выпуск 3 «Железобетонные опоры ВЛ 0,38 кВ. Опоры на базе стоек СВ95-2 и СВ110-3,5» |
| Обозначение документа | 3.407.1-136.3-31 |
| Масса по чертежу | 35,3 кг |
| Назначение | решётчатая надставка из четырёх уголков на болтах М16 для стоек СВ95 и СВ110 опор ВЛ 0,38 кВ |
| Профили | уголок 50×50×5 по ГОСТ 8509, круг 16 и круг 6 по ГОСТ 2590, полоса 40×5 по ГОСТ 103 |
| Габариты по чертежу | высота 1400 мм, сечение 200×200 мм |
| Крепёж | болты М16×240 по ГОСТ 7798, 4 шт.; гайки М16 по ГОСТ 5915, 24 шт. |
| Сварка | по ГОСТ 5264-80 |
| Сталь | по рабочим чертежам серии; марку стали и покрытие уточняем по проекту |
Сведения приведены по листу 3.407.1-136.3-31 выпуска 8. Для вашего объекта действует рабочая документация проекта линии.
Калькулятор: надставка тс5
Укажите количество и покрытие: посчитаем массу партии и ориентир цены.
Как заказать и как изготавливаем
Собственный цех на проспекте Большевиков, 54.
- Укажите в заявке: «Надставка ТС5 3.407.1-136.3-31, 20 шт.»
- Если нужна другая марка стали или покрытие, допишите их в заявку
- Режем профиль в размер, сверлим и пробиваем отверстия по чертежу
- Свариваем, маркируем изделие по марке и обозначению
- Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию
Частые вопросы: надставка тс5
Сколько весит надставка ТС5?
По листу 3.407.1-136.3-31 серии 3.407.1-136 выпуск 3 масса 35,3 кг.
Какое обозначение у надставки ТС5?
Надставка ТС5 изготавливается по листу 3.407.1-136.3-31 типового проекта 3.407.1-136 выпуск 3.
Есть чертёж?

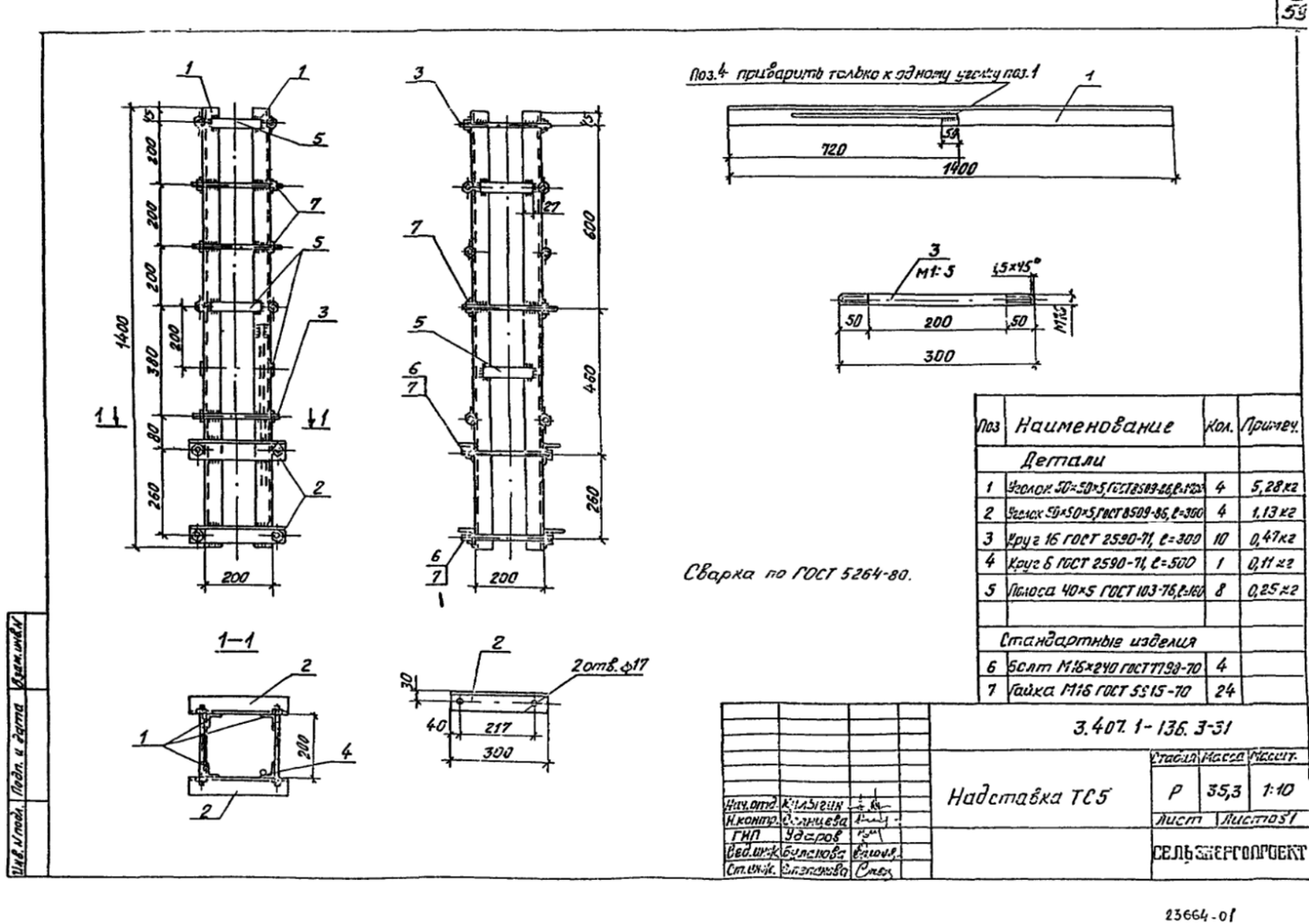

На странице копия листа 3.407.1-136.3-31 из серии. По клику он открывается крупно.
Цинкуете?
Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.
Сколько стоит надставка ТС5?
От 4 060 ₽ за шт. за базовое исполнение: надставка ТС5 с металлом по чертежу, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите марки и количество на info@stalteh.com, например «Надставка ТС5 3.407.1-136.3-31, 20 шт.». Посчитаем стоимость и срок.
