Изготавливаем сборные кабельные конструкции для прокладки кабелей в кабельных сооружениях, на эстакадах, в цехах и подстанциях: перфорированные стойки К1150…К1155, полки К1160…К1163 и К1170…К1173, скобы К1157 и подвески. Размеры и массы по типоразмерам ТУ 36-1496-85, покрытие цинком или лакокрасочное, партии по спецификации проекта.

Цена от 330 ₽ за шт.Базовое исполнение: стойка кабельная К1152 длиной 800 мм из оцинкованного листа. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

400…2200 ммдлина стоек

175…500 Нрабочая нагрузка полок

калькуляторкомплект на трассу

01 · Стойки

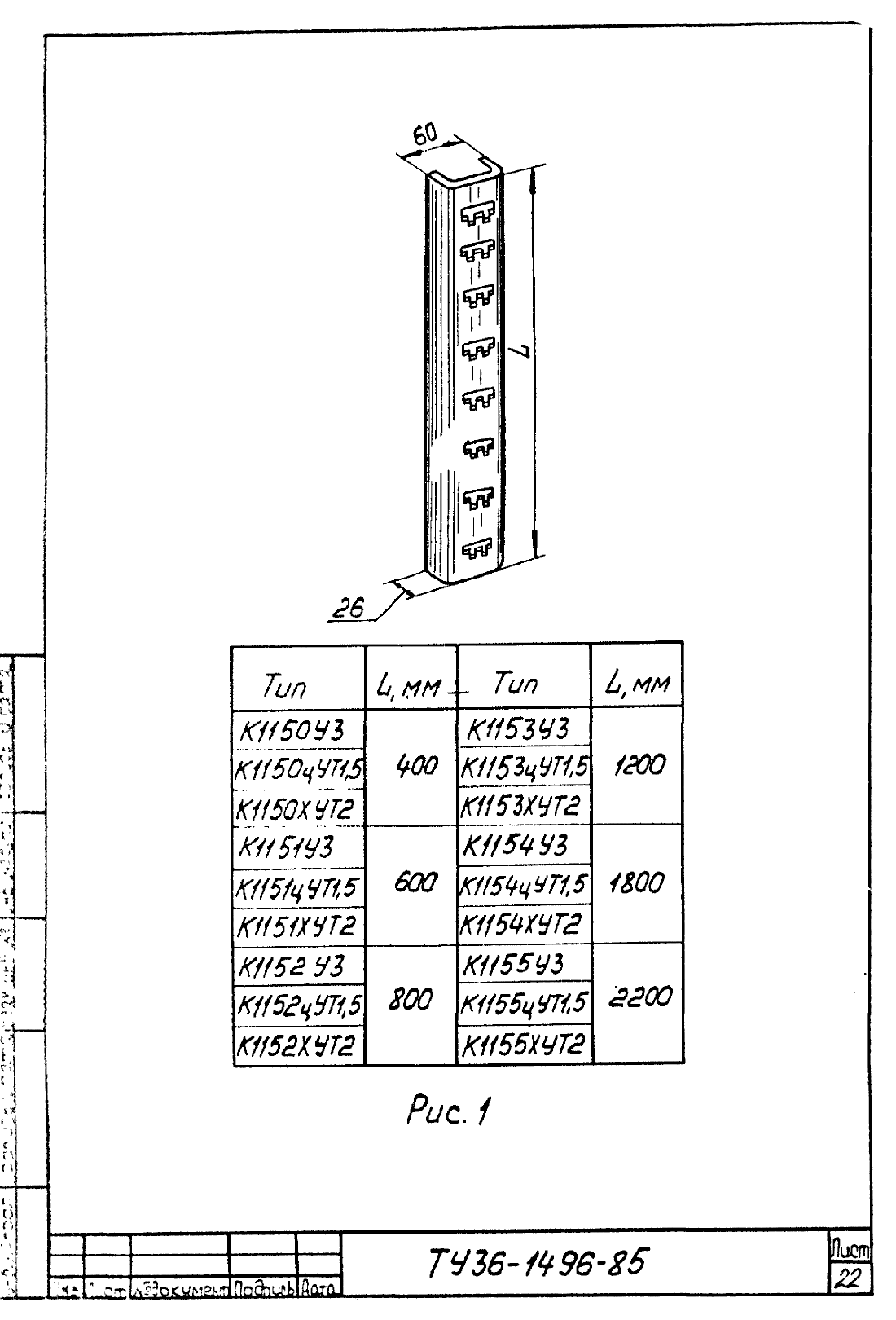

Стойки кабельные К1150…К1155

Стойка из перфорированного профиля шириной 60 мм крепится к стене, потолку или закладным; полки навешиваются в отверстия с шагом 50 мм.

Стойка	Длина L, мм	Отверстий под полки	Масса У3, кг	Масса с цинком, кг
К1150	400	8	0,644	0,678
К1151	600	12	0,954	1,010
К1152	800	16	1,374	1,454
К1153	1200	24	1,894	2,000
К1154	1800	36	2,876	3,056
К1155	2200	44	3,540	3,780

02 · Полки

Полки кабельные К1160…К1163

Полка вставляется в стойку без инструмента; рабочая нагрузка указана для равномерной укладки кабелей по рабочей длине.

Полка	Длина L по рис. 2, мм	Рабочая длина, мм	Рабочая нагрузка, Н	Масса У3, кг	Масса с цинком, кг
К1160	167	150	175	0,20	0,21
К1161	267	250	275	0,35	0,37
К1162	367	350	400	0,49	0,52
К1163	467	450	500	0,75	0,79

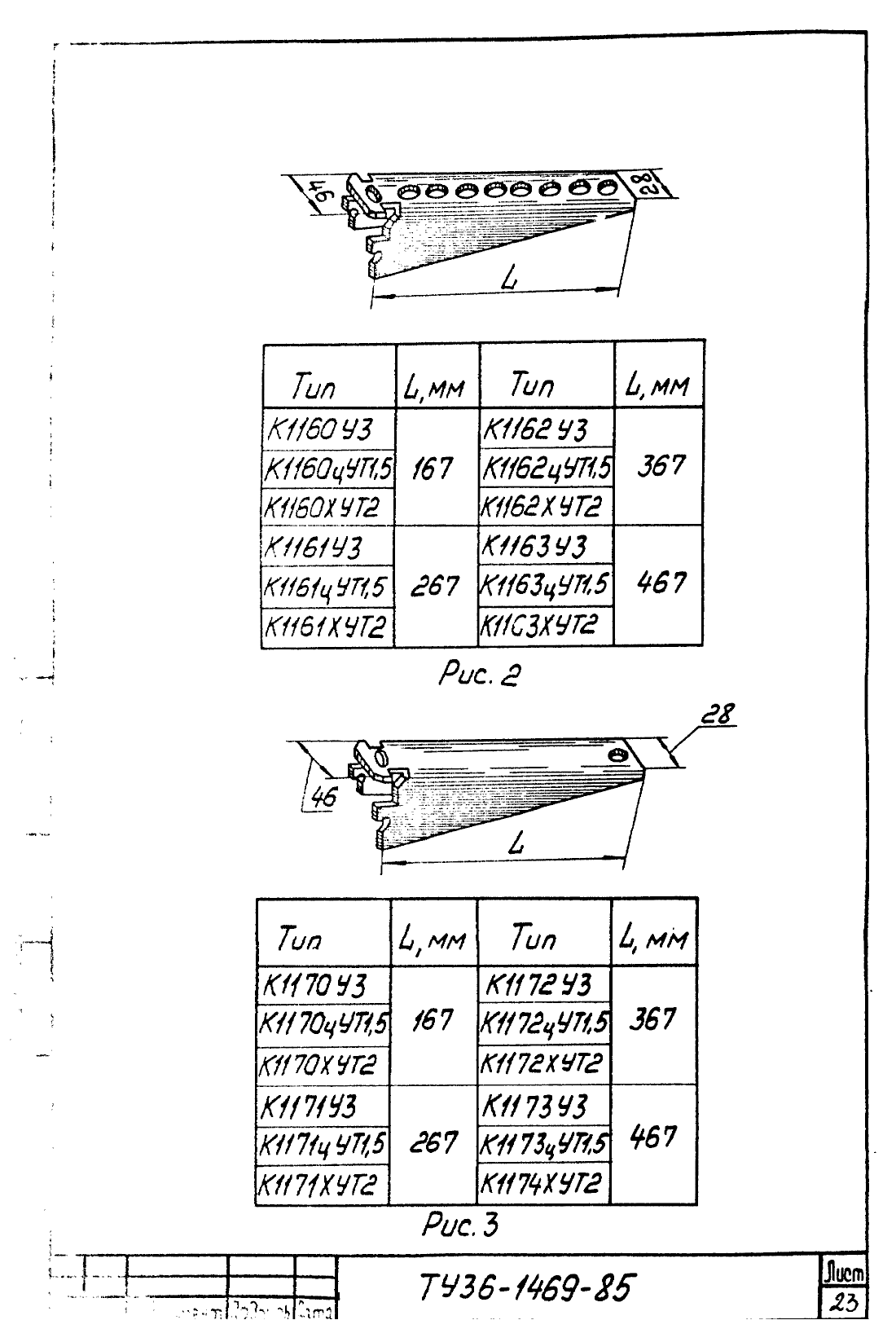

Полки кабельные К1160…К1163 и К1170…К1173, рисунки 2 и 3 ТУ 36-1496-85 — Рисунки 2 и 3 ТУ 36-1496-85: полки К1160…К1163 и К1170…К1173 (копия чертежа)

03 · Расчёт

Калькулятор кабельных конструкций

Задайте длину трассы, шаг стоек, число полок и исполнение: посчитаем количество стоек, полок и скоб и массу комплекта.

Длина кабельной трассы, мШаг стоек, мСтойкаПолок на стойкеПолкаИсполнениеКрепление стоек

Кабельные конструкции

Есть спецификация проекта?Запросить цену +7 (812) 600-10-08

04 · Комплектующие

Скобы, подвески и полки К1170

Для крепления стоек и подвески кабелей выпускаются скобы и подвески; полки К1170…К1173 отличаются формой опоры.

Изделие	Обозначения	Размер по ТУ, мм	Масса, кг
Полка (рис. 3)	К1170…К1173	L = 167; 267; 367; 467	0,22…0,84
Скоба для крепления стойки (рис. 4)	К1157	по рис. 4	0,14
Подвеска (рис. 5)	К1164…К1167	L = 151; 241; 331; 421	0,07…0,18

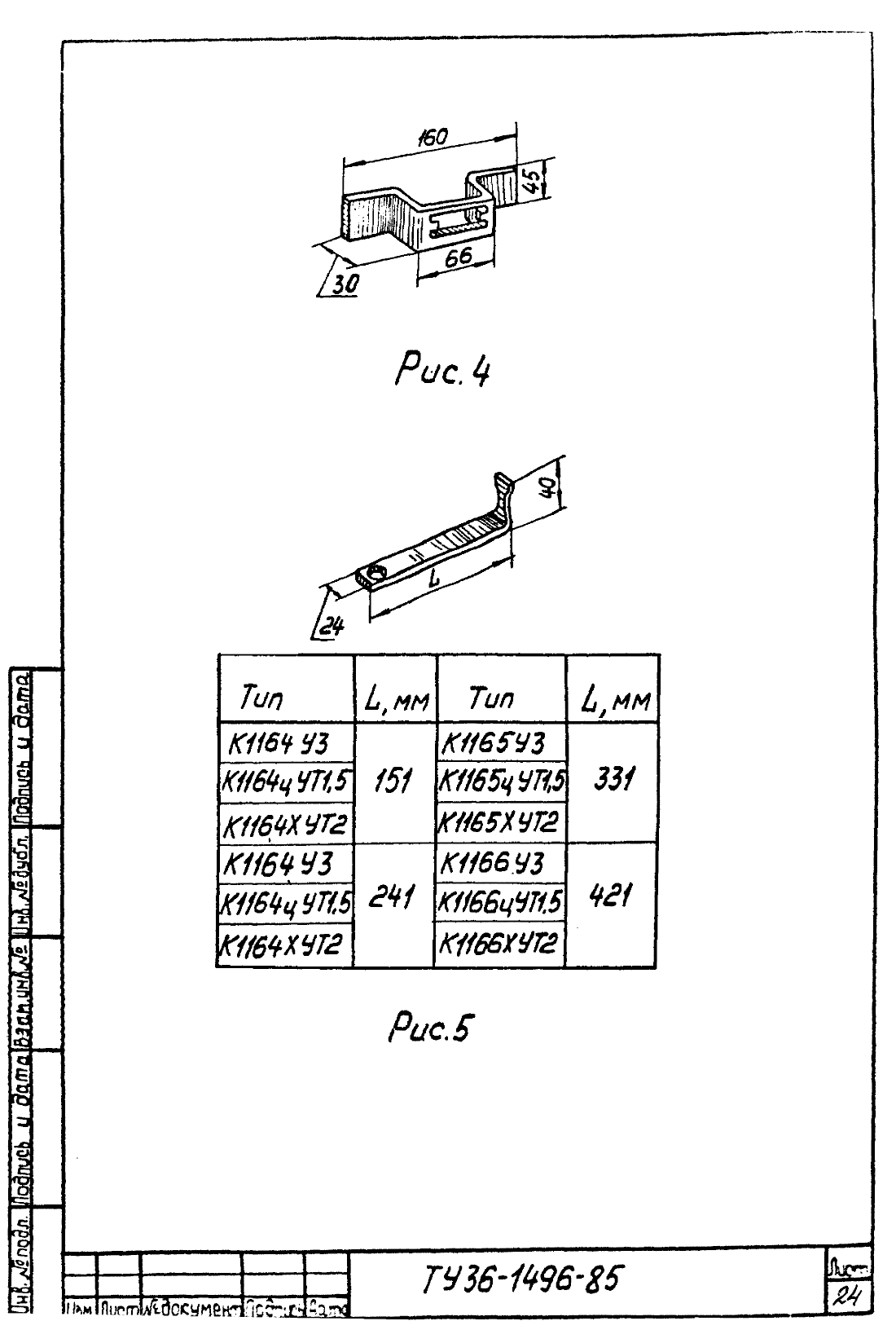

Скоба К1157 и подвески К1164…К1167, рисунки 4 и 5 ТУ 36-1496-85 — Рисунки 4 и 5 ТУ 36-1496-85: скоба и подвески (копия чертежа)

05 · Испытания

Схема нагружения полки

По ТУ полку проверяют на испытательную нагрузку P = 800 Н, приложенную у конца полки; угол между стойкой и полкой под рабочей нагрузкой задан 90° ± 2°.

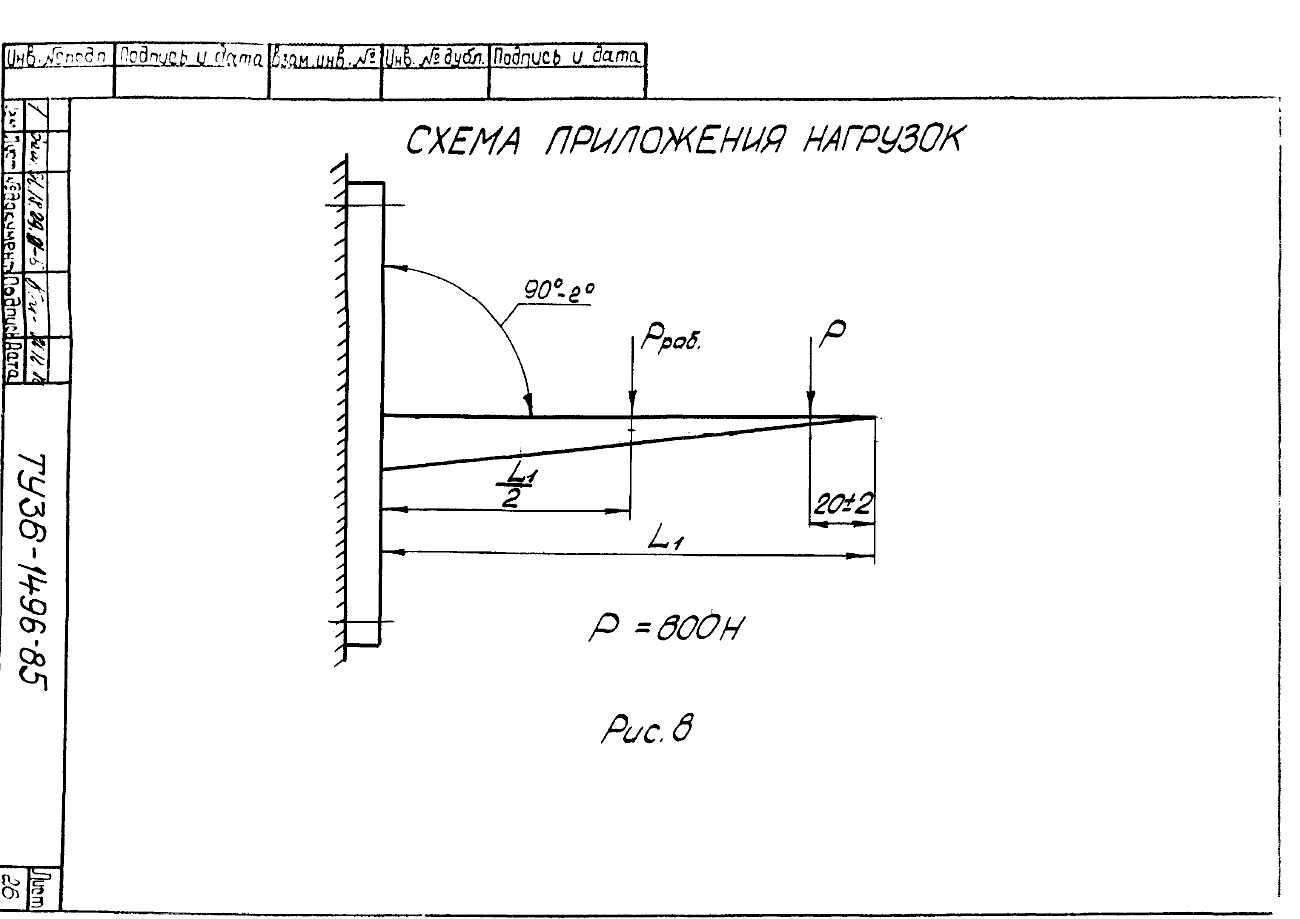

Схема приложения нагрузок к кабельной полке, рисунок 8 ТУ 36-1496-85 — Рисунок 8 ТУ 36-1496-85: схема приложения нагрузок (копия чертежа)

ТУ 36-1496-85 утратили силу в 2005 году, но типоразмеры К1150…К1173 по-прежнему применяются в проектах. Изготавливаем по этим типоразмерам или по чертежам заказчика; приёмочные испытания на объекте проводит заказчик или привлечённая им организация.

06 · Работа с заказом

Как заказать партию

Работаем с электромонтажными организациями, проектировщиками и заводами.

Присылаете спецификацию, ведомость или проект с обозначениями изделий
Проверяем обозначения, исполнения и покрытие, уточняем сроки и упаковку
Изготавливаем на своём производстве в Санкт-Петербурге: лазерная и плазменная резка, гибка, сварка
Маркируем партии по обозначениям, комплектуем по объектам

Отгрузка самовывозом или доставка по Санкт-Петербургу и Ленинградской области, транспортными компаниями по России
К партии прикладываем документ о качестве и сертификаты на металл
Цинкование выполняется на специализированном предприятии
Цены и сроки фиксируем в коммерческом предложении и договоре

07 · Вопросы

Частые вопросы о кабельных конструкциях

Чем отличаются стойки К1150…К1155?

Только длиной и числом отверстий: 400, 600, 800, 1200, 1800 и 2200 мм, отверстия под полки с шагом 50 мм.

Какую нагрузку выдерживает полка?

Рабочая нагрузка по ТУ 36-1496-85: К1160 175 Н, К1161 275 Н, К1162 400 Н, К1163 500 Н при равномерной укладке кабелей.

Какое покрытие выбрать?

Для сухих помещений достаточно лакокрасочного покрытия (исполнение У3); для сырых помещений, эстакад и улицы выбирают цинковое покрытие.

Можно ли сделать нестандартную длину?

Да, по чертежу или эскизу: длину стойки, вылет полки и толщину металла согласуем по проекту.

Как крепятся стойки?

Скобами К1157 к строительным конструкциям, приваркой к закладным деталям или дюбелями и анкерами по проекту.

Сколько стоит стойка кабельная?

От 330 ₽ за шт. за базовое исполнение: стойка кабельная К1152 длиной 800 мм из оцинкованного листа. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите спецификацию с обозначениями, количество, исполнение и адрес на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
