Прислать чертежи →Металлоконструкции кабельных эстакад
Изготавливаем металлоконструкции проходных и непроходных кабельных эстакад: колонны и стойки, фермы и пролётные строения, траверсы, кабельные прогоны, мостики обслуживания, лестницы и ограждения. По проекту заказчика, с разработкой чертежей КМД.
Типы кабельных эстакад
Габаритные схемы по серии 3.016.2-12 «Металлические конструкции проходных и непроходных кабельных эстакад» (Харьковский Промстройниипроект, 1991). Срок действия серии истёк в 2003 году, схемы приведены справочно.

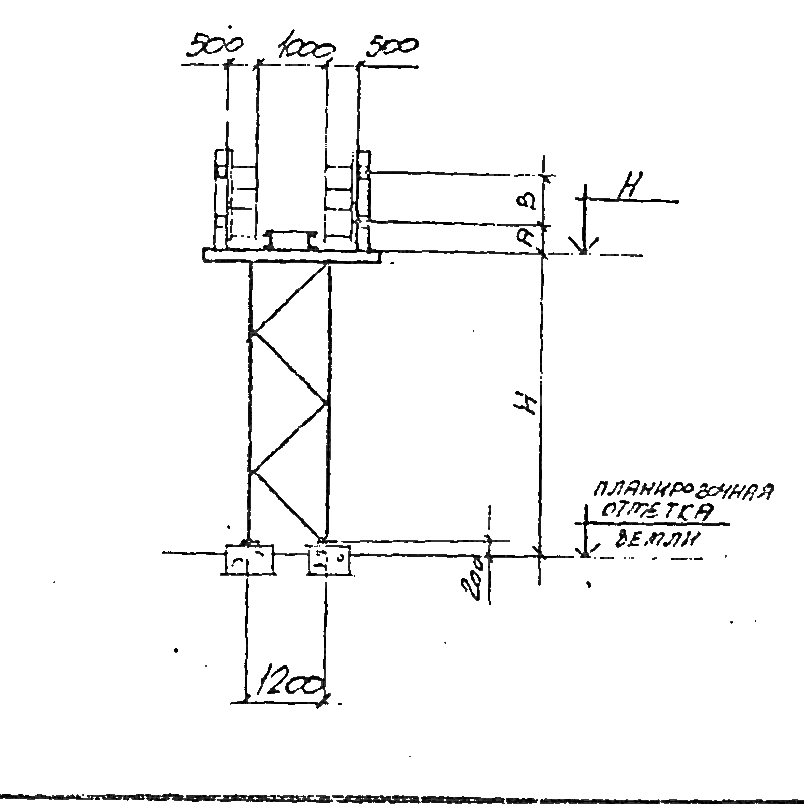

Тип II, габаритная схема из серии 3.016.2-12: проход 1000 мм, полки с двух сторон, опора шириной 1200 мм. Приведено справочно.
Проходная односекционная, тип II
- Кабели на полках с двух сторон прохода
- Опора-колонна решётчатая, ширина 1200 или 2000 мм
- Высота до низа пролётного строения 2,5 или 5,0 м
| Тип | Ёмкость, кабелей | Шаг опор, м | H, м | Нагрузка, тс/м |
|---|---|---|---|---|
| Тип II | 16 | 6 | 2,5, 5 | 0,2 |
| Тип II | 24 | 6 | 2,5, 5 | 0,3 |
| Тип II | 32 | 6 | 2,5, 5 | 0,4 |
| Тип II | 40 | 6 | 2,5, 5 | 0,5 |
| Тип II | 48 | 12, 18 | 5 | 0,6 |
| Тип II | 56 | 12, 18 | 5 | 0,7 |
| Тип II | 64 | 12, 18 | 5 | 0,8 |
| Тип II | 72 | 12, 18 | 5 | 0,9 |
| Тип II | 80 | 12, 18 | 5 | 1 |

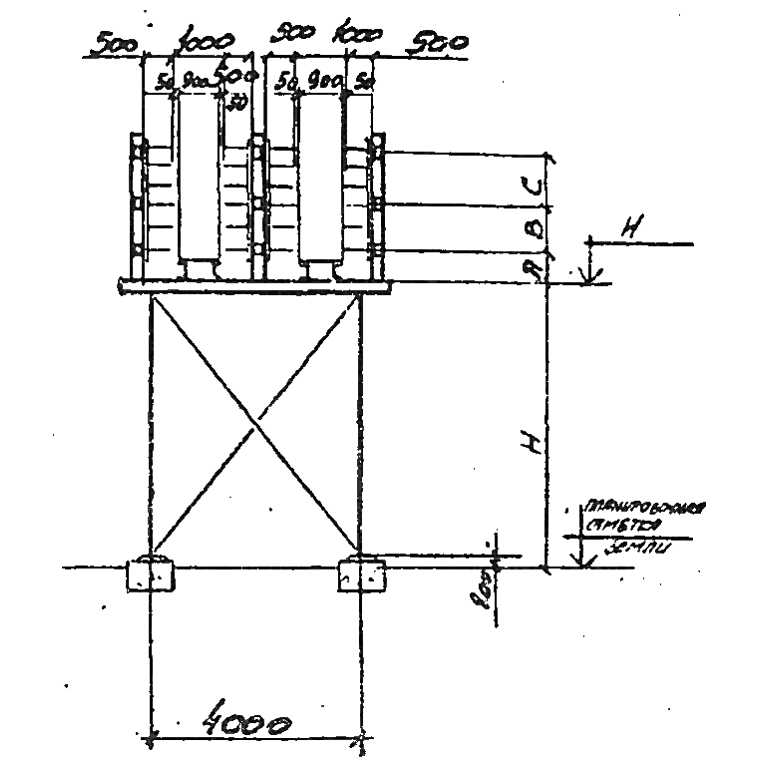

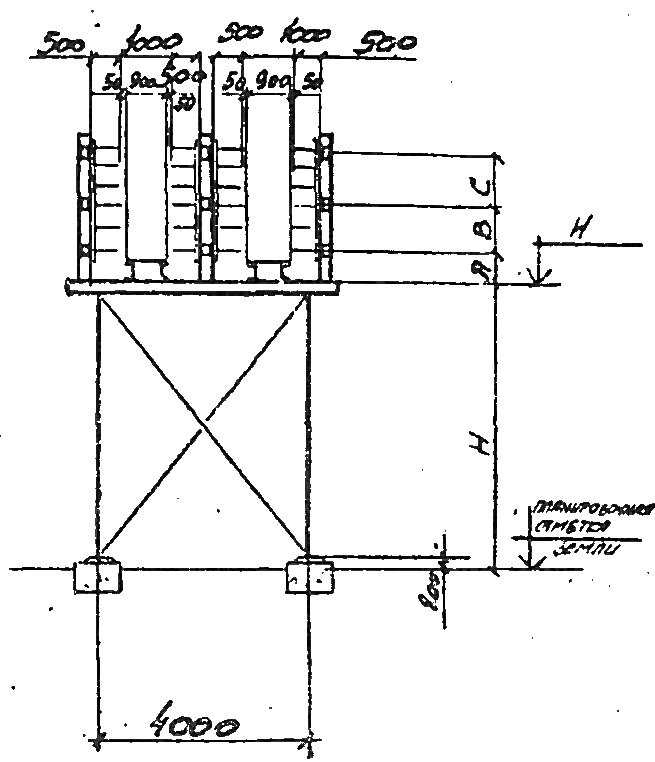

Тип III, габаритная схема из серии 3.016.2-12: два прохода, опора шириной 4000 мм. Приведено справочно.
Проходная двухсекционная, тип III
- Две секции с проходами по 1000 мм
- Опора шириной 4000 мм
- Ёмкость от 96 до 160 кабелей
| Тип | Ёмкость, кабелей | Шаг опор, м | H, м | Нагрузка, тс/м |
|---|---|---|---|---|
| Тип III | 96 | 6 | 2,5, 5 | 1,2 |
| Тип III | 96 | 12, 18 | 5 | 1,2 |
| Тип III | 112 | 12, 18 | 5 | 1,4 |
| Тип III | 128 | 12, 18 | 5 | 1,6 |
| Тип III | 160 | 12, 18 | 5 | 2 |

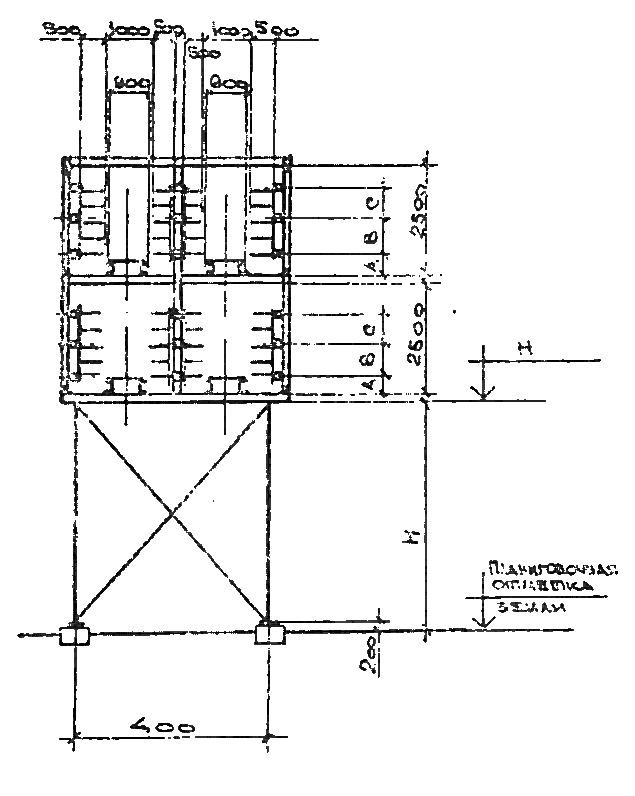

Тип V, габаритная схема из серии 3.016.2-12: два яруса по 2500 мм, две секции. Приведено справочно.
Двухъярусная двухсекционная, тип V
- Два яруса высотой по 2500 мм
- Две секции с проходами
- Ёмкость 192…320 кабелей
| Тип | Ёмкость, кабелей | Шаг опор, м | H, м | Нагрузка, тс/м |
|---|---|---|---|---|
| Тип IV | 96 | 12 | 5 | 1,2 |
| Тип IV | 128 | 12 | 5 | 1,6 |
| Тип IV | 160 | 12 | 5 | 2 |
| Тип V | 192 | 12, 18 | 5 | 2,35 |
| Тип V | 256 | 12, 18 | 5 | 3,2 |
| Тип V | 320 | 12, 18 | 5 | 4 |
| Тип VI | 192 | 12, 18 | 5 | 2,35 |
| Тип VI | 240 | 12, 18 | 5 | 3 |

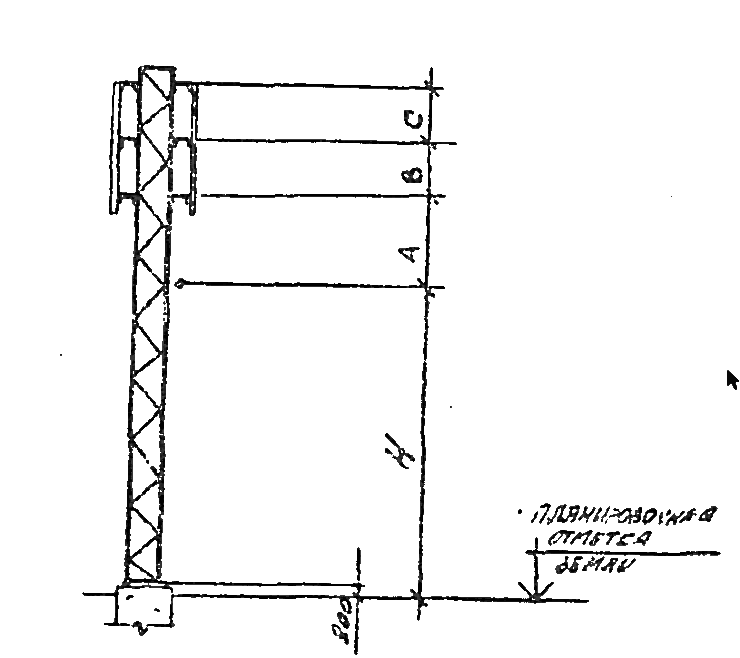

Тип IX, габаритная схема из серии 3.016.2-12: кабельные полки на решётчатой стойке, без прохода. Приведено справочно.
Непроходная, типы VIII и IX
- Кабельные полки на стойке без прохода обслуживания
- Ригельная (тип VIII) и безригельная (тип IX)
- Низкий вариант IX-Б на высоте 0,4 м с шагом опор 2…6 м
| Тип | Ёмкость, кабелей | Шаг опор, м | H, м | Нагрузка, тс/м |
|---|---|---|---|---|
| Тип VIII | 16 | 6 | 2,5, 5 | 0,2 |
| Тип VIII | 24 | 6 | 2,5, 5 | 0,3 |
| Тип VIII | 40 | 6 | 2,5, 5 | 0,5 |
| Тип IX-А | 16 | 6 | 2,5, 5 | 0,2 |
| Тип IX-А | 24 | 6 | 2,5, 5 | 0,3 |
| Тип IX-А | 40 | 6 | 2,5, 5 | 0,5 |
| Тип IX-Б | 16 | 2, 3, 6 | 0,4 | 0,2 |
| Тип IX-Б | 24 | 2, 3, 6 | 0,4 | 0,3 |
| Тип IX-Б | 40 | 2, 3, 6 | 0,4 | 0,5 |
| Тип IX-Б | 48 | 2, 3, 6 | 0,4 | 0,6 |
| Тип IX-Б | 56 | 2, 3, 6 | 0,4 | 0,7 |
| Тип IX-Б | 64 | 2, 3, 6 | 0,4 | 0,8 |
Все типы по серии 3.016.2-12
| Тип | Конструкция | Ёмкость, кабелей | Шаг опор, м | H, м | Нагрузка от кабелей, тс/м |
|---|---|---|---|---|---|
| Тип I | проходная, кабели с одной стороны прохода | 12, 16 | 6 | 2,5, 5 | 0,15 … 0,2 |
| Тип II | проходная односекционная, кабели с двух сторон | 16, 24, 32, 40 | 6 | 2,5, 5 | 0,2 … 0,5 |
| Тип II | проходная односекционная, кабели с двух сторон | 48, 56, 64, 72, 80 | 12, 18 | 5 | 0,6 … 1 |
| Тип III | проходная двухсекционная | 96 | 6 | 2,5, 5 | 1,2 |
| Тип III | проходная двухсекционная | 96, 112, 128, 160 | 12, 18 | 5 | 1,2 … 2 |
| Тип IV | проходная односекционная двухъярусная | 96, 128, 160 | 12 | 5 | 1,2 … 2 |
| Тип V | проходная двухсекционная двухъярусная | 192, 256, 320 | 12, 18 | 5 | 2,35 … 4 |
| Тип VI | проходная трёхсекционная | 192, 240 | 12, 18 | 5 | 2,35 … 3 |
| Тип VII | проходная одноярусная, тип VII | 128, 160 | 12, 18 | 5 | 1,6 … 2 |
| Тип VIII | непроходная ригельная | 16, 24, 40 | 6 | 2,5, 5 | 0,2 … 0,5 |
| Тип IX-А | непроходная безригельная на стойке | 16, 24, 40 | 6 | 2,5, 5 | 0,2 … 0,5 |
| Тип IX-Б | непроходная безригельная низкая | 16, 24, 40, 48, 56, 64 | 2, 3, 6 | 0,4 | 0,2 … 0,8 |
H: отметка низа пролётного строения от планировочной отметки земли. Нагрузка указана по габаритным схемам серии на 1 м эстакады.
Подбор типа эстакады
Укажите число кабелей, нужен ли проход, высоту и длину трассы: подберём ближайший тип по серии, нагрузку, шаг и число опор. Текст запроса подставится в заявку.
На что рассчитаны типовые эстакады
| Параметр | По серии 3.016.2-12 |
|---|---|
| Снеговая нагрузка | IV район |
| Ветровое давление | III район |
| Гололёд | II район по толщине стенки |
| Сейсмичность | до 6 баллов |
| Проходные эстакады | мостик обслуживания шириной 800 мм |
| Шаг опор | 6, 12 и 18 м; для низких непроходных 2, 3 и 6 м |
| Высота H | 2,5 и 5,0 м; низкие 0,4 м |
Для других районов и нагрузок конструкции рассчитываются в проекте.
Как работаем
- Проект или заданиеРаботаем по чертежам КМ проекта. Если КМ нет, по заданию с трассой, числом кабелей и районом передаём на расчёт и разработку.
- Чертежи КМДРазрабатываем деталировочные чертежи КМД и согласуем их до запуска.
- ИзготовлениеКолонны, фермы и пролётные строения, траверсы, кабельные прогоны, связи, мостики, лестницы, ограждения, фундаментные болты.
- ПокрытиеГрунт и эмаль или порошковая покраска; горячее цинкование на специализированном предприятии.
- Маркировка и отгрузкаМаркировка элементов по монтажной схеме, отгрузка комплектами по участкам трассы.
- МонтажМонтаж металлоконструкций по отдельному договору.
Частые вопросы о кабельных эстакадах
Какие типы кабельных эстакад бывают?
Проходные, с мостиком для обслуживания кабелей, и непроходные, где кабели лежат на полках стойки без прохода. В серии 3.016.2-12 девять типов: от односекционных проходных до двухъярусных и трёхсекционных на 320 кабелей, а также непроходные ригельные и безригельные.
Какой шаг опор у кабельной эстакады?
По серии 3.016.2-12 шаг опор 6, 12 или 18 м, для низких непроходных эстакад 2, 3 или 6 м. Чем больше кабелей, тем мощнее пролётное строение. Фактический шаг определяет проект.
Действует ли серия 3.016.2-12?
По данным нормативной базы срок действия серии истёк в 2003 году. Её габаритные схемы применяют как справочные, а конструкции эстакады рассчитывают по действующим нормам в проекте.
Изготавливаете эстакады по нашему проекту?
Да. Изготавливаем по чертежам КМ проекта: колонны, фермы, траверсы, прогоны, мостики, лестницы и ограждения. Разрабатываем чертежи КМД.
Делаете монтаж?
Монтаж металлоконструкций выполняем по отдельному договору. Фундаменты и прокладку кабелей выполняют организации по проекту.
Что прислать для расчёта?
Трассу с длинами и поворотами, число кабелей, высоту, нужен ли проход обслуживания, район строительства. Если есть, чертежи КМ.
Цены по запросу: считаем по чертежам КМ или заданию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование эстакады, фундаменты и прокладку кабелей выполняют организации, имеющие на это право.
