Прислать чертежи →Траверса ТМ21 серии 3.407.1-143
Изготавливаем траверсы ТМ21 по типовому проекту 3.407.1-143 выпуск 8 для железобетонных опор ВЛ 10 кВ. Обозначение документа 3.407.1-143.8.20, масса по ведомости стали 24,5 кг. Комплектуем штырями и метизами по чертежу марки, цинкуем на специализированном предприятии.
Цена от 2 820 ₽ за шт.Базовое исполнение: траверса ТМ21 с металлом и штырями по чертежу, без покрытия. Точную цену по вашему проекту фиксируем в КП.
Траверса ТМ21: обозначение, масса, конструкция
Данные по типовому проекту 3.407.1-143 выпуск 8.
| Параметр | Траверса ТМ21 |
|---|---|
| Типовой проект | серия 3.407.1-143 выпуск 8 «Железобетонные опоры ВЛ 10 кВ. Стальные конструкции опор» |
| Обозначение документа | 3.407.1-143.8.20 |
| Масса по ведомости стали | 24,5 кг на марку с учётом штырей и метизов |
| Назначение | крепление изоляторов на железобетонных опорах ВЛ 10 кВ |
| Профили | уголок по ГОСТ 8509, у отдельных марок швеллер по ГОСТ 8240; профили марки по чертежу |
| Штыри | Ш-16, Ш-20 или Ш-24 по ОСТ 34-13-931-86 по чертежу марки |
| Сталь | Ст3 по рабочим чертежам; марку стали и покрытие уточняем по проекту |
Масса по ведомости расхода стали выпуска 8 (лист 3.407.1-143.8.75). Остальные сведения о конструкции приведены по чертежам серии.
Калькулятор траверс ТМ21
Укажите количество и покрытие: посчитаем массу партии и ориентир цены.
Как заказать и как изготавливаем
Собственный цех на проспекте Большевиков, 54.
- Укажите в заявке: «Траверса ТМ21 3.407.1-143.8.20, 20 шт.»
- Если нужна другая марка стали или покрытие, допишите их в заявку
- Режем уголок и швеллер в размер, сверлим отверстия под крепление к стойке
- Свариваем, устанавливаем штыри по чертежу, маркируем по марке и обозначению
- Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию
Частые вопросы о траверсе ТМ21
Сколько весит траверса ТМ21?
По ведомости расхода стали серии 3.407.1-143 выпуск 8 масса траверсы ТМ21 24,5 кг на марку с учётом штырей и метизов.
Какое обозначение у траверсы ТМ21?

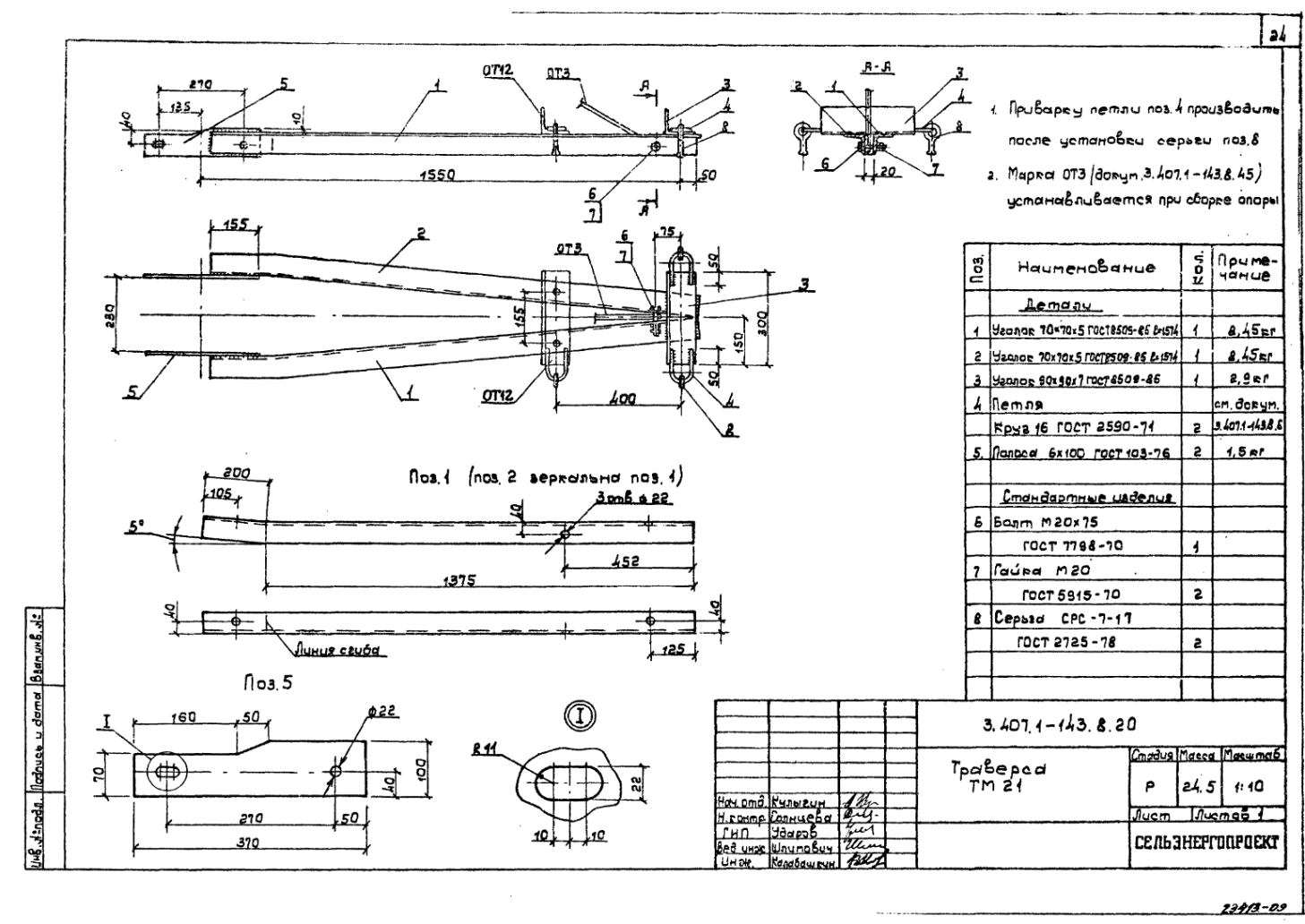

Траверса ТМ21 изготавливается по листу 3.407.1-143.8.20 типового проекта 3.407.1-143 выпуск 8.
Для каких опор применяется ТМ21?
Для железобетонных опор ВЛ 10 кВ по серии 3.407.1-143; конкретную марку траверсы задаёт проект линии.
Цинкуете траверсы?
Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.
Сколько стоит траверса ТМ21?
От 2 820 ₽ за шт. за базовое исполнение: траверса ТМ21 с металлом и штырями по чертежу, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите марки и количество на info@stalteh.com, например «Траверса ТМ21 3.407.1-143.8.20, 20 шт.». Посчитаем стоимость и срок.
Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
