Прислать чертежи →Траверса ТН8 серии 3.407.1-136
Изготавливаем траверсы ТН8 по типовому проекту 3.407.1-136 выпуск 3 для железобетонных опор ВЛ 0,38 кВ. Обозначение документа 3.407.1-136.3-27, масса по чертежу 6,1 кг. Комплектуем штырями по чертежу, цинкуем на специализированном предприятии.
Цена от 710 ₽ за шт.Базовое исполнение: траверса ТН8 с металлом по чертежу и штырями, без покрытия. Точную цену по вашему проекту фиксируем в КП.
Траверса ТН8: обозначение, масса, конструкция
Данные по типовому проекту 3.407.1-136 выпуск 3.
| Параметр | Траверса ТН8 |
|---|---|
| Типовой проект | серия 3.407.1-136 выпуск 3 «Железобетонные опоры ВЛ 0,38 кВ. Опоры на базе стоек СВ95-2 и СВ110-3,5» |
| Обозначение документа | 3.407.1-136.3-27 |
| Масса по чертежу | 6,1 кг |
| Назначение | угловая траверса для опор ВЛ 0,38 кВ на базе траверсы ТН9 с подкосом |
| Профили | уголок 63×63×5 по ГОСТ 8509, круг 18 по ГОСТ 2590; в составе траверса ТН9 |
| Габариты по чертежу | длина траверсы 600 мм, подкос 700 мм |
| Сборочная единица | траверса ТН9 по документу 3.407.1-136.3-28 |
| Сталь | по рабочим чертежам серии; марку стали и покрытие уточняем по проекту |
Сведения приведены по листу 3.407.1-136.3-27 выпуска 8. Для вашего объекта действует рабочая документация проекта линии.
Калькулятор: траверса тн8
Укажите количество и покрытие: посчитаем массу партии и ориентир цены.
Как заказать и как изготавливаем
Собственный цех на проспекте Большевиков, 54.
- Укажите в заявке: «Траверса ТН8 3.407.1-136.3-27, 20 шт.»
- Если нужна другая марка стали или покрытие, допишите их в заявку
- Режем профиль в размер, сверлим и пробиваем отверстия по чертежу
- Свариваем, устанавливаем штыри, маркируем изделие по марке и обозначению
- Покрываем грунтом или цинкуем на специализированном предприятии, передаём паспорт на партию
Частые вопросы: траверса тн8
Сколько весит траверса ТН8?
По листу 3.407.1-136.3-27 серии 3.407.1-136 выпуск 3 масса 6,1 кг.
Какое обозначение у траверсы ТН8?
Траверса ТН8 изготавливается по листу 3.407.1-136.3-27 типового проекта 3.407.1-136 выпуск 3.
Есть чертёж?

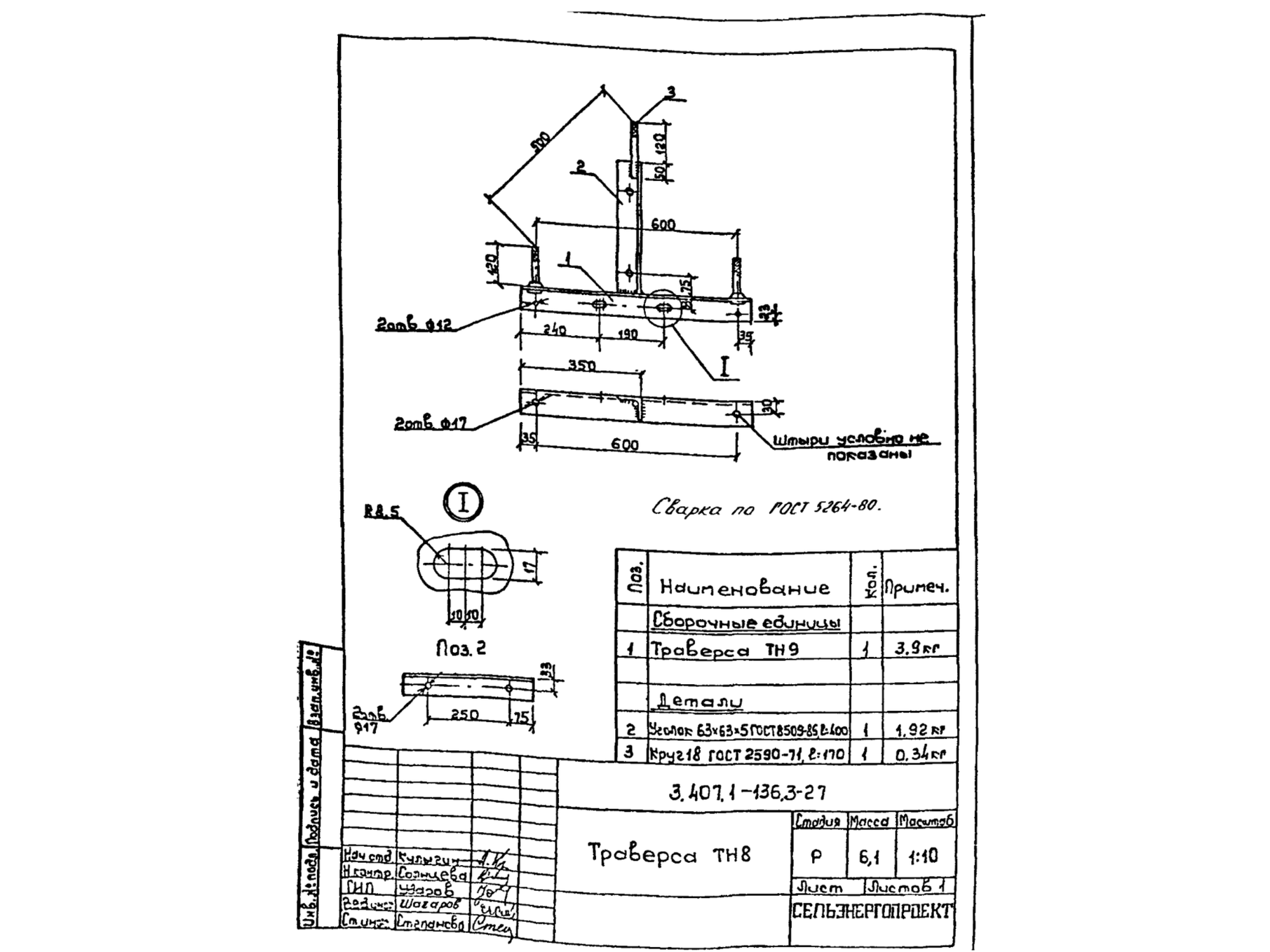

На странице копия листа 3.407.1-136.3-27 из серии. По клику он открывается крупно.
Цинкуете?
Да, горячее цинкование выполняется на специализированном предприятии, перевозку организуем сами.
Сколько стоит траверса ТН8?
От 710 ₽ за шт. за базовое исполнение: траверса ТН8 с металлом по чертежу и штырями, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите марки и количество на info@stalteh.com, например «Траверса ТН8 3.407.1-136.3-27, 20 шт.». Посчитаем стоимость и срок.
Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
