Прислать чертежи →Металлические опоры освещения по ГОСТ 32947-2014
Изготавливаем металлические опоры наружного освещения по рабочим чертежам проекта и требованиям ГОСТ 32947-2014: прямостоечные и фланцевые, несиловые и силовые, с горячим цинкованием или окраской, вместе с закладными и фундаментными болтами. Ниже классификация, требования стандарта и сборка условного обозначения.
Какие бывают металлические опоры освещения
Стандарт распространяется на новые металлические, железобетонные и композитные опоры наружного освещения и подвески кабелей на дорогах общего пользования. Металлические опоры рассчитаны на районы со среднемесячной минимальной температурой до минус 40 °С, ветровые и гололёдные районы I…III.

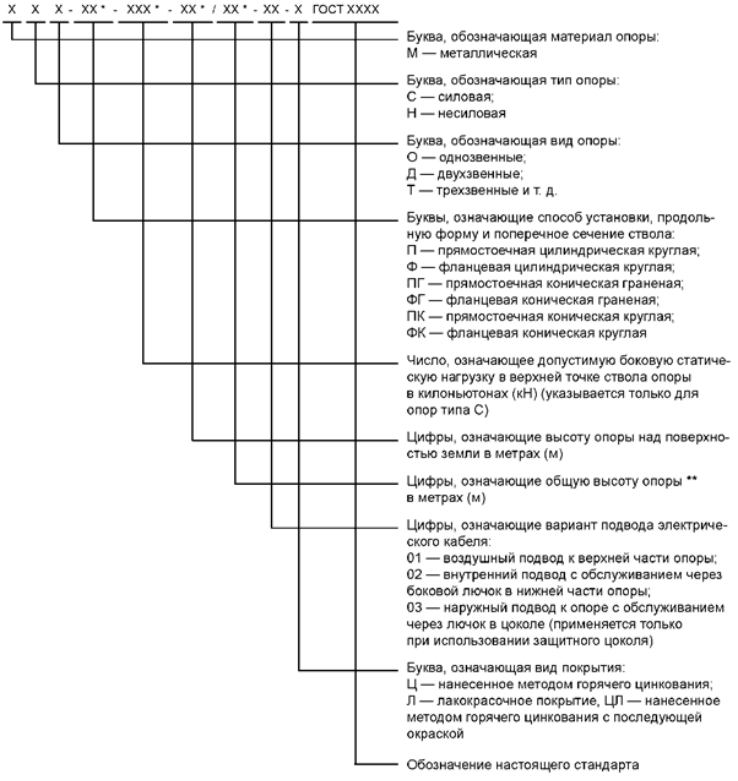

ГОСТ 32947-2014, рисунок 4.1: структурная схема маркировки металлических опор. * Максимально возможное количество знаков. ** У фланцевых опор высота над землёй и общая высота совпадают, в обозначении указывают одно значение. Приведено справочно.
| Признак | Варианты по ГОСТ 32947-2014 | Буквы в обозначении |
|---|---|---|
| Назначение (4.1.1) | силовые (несут боковую нагрузку от подвески проводов и кабелей); несиловые | С; Н |
| Число звеньев (4.1.2) | однозвенные, двухзвенные, трёхзвенные | О; Д; Т |
| Способ установки (4.1.3) | прямостоечные (ствол в грунте или фундаменте); фланцевые (на закладной) | П…; Ф… |
| Сечение и форма ствола (4.1.4, 4.1.5) | цилиндрическая круглая; коническая граненая; коническая круглая | П, Ф; ПГ, ФГ; ПК, ФК |
| Подвод кабеля (рис. 4.1) | воздушный к верху опоры; внутренний с лючком внизу; наружный с лючком в цоколе | 01; 02; 03 |
| Покрытие (рис. 4.1) | горячее цинкование; лакокрасочное; цинкование и окраска | Ц; Л; ЦЛ |
Соберите обозначение опоры по ГОСТ
Выберите тип, форму ствола, высоты, подвод кабеля и покрытие: получите условное обозначение для спецификации, требования к покрытию и количество партий при приёмке.
Требования ГОСТ 32947-2014 к металлическим опорам
Основные допуски, покрытия, материалы и правила приёмки из разделов 6 и 7 стандарта. Размеры и конструкцию конкретной опоры задают рабочие чертежи (п. 5.2).
| Параметр | Требование | Пункт |
|---|---|---|
| Отклонение длины опоры | ±40 мм | табл. 6.1 |
| Межосевое расстояние отверстий | ±1,5 мм | табл. 6.1 |
| Смещение групп отверстий | ±2,0 мм | табл. 6.1 |
| Прямолинейность граней граненых несиловых опор | ±20 мм на всю длину | табл. 6.1 |
| Отклонение диаметра отверстий | ±0,6 мм до Ø17; ±1,5 мм свыше Ø17 | 6.1.3 |
| Цинковое покрытие | 60…120 мкм | 6.1.5.1 |
| Цинк с последующей окраской | 60…200 мкм | 6.1.5.1 |
| Только лакокрасочное покрытие | не менее 60 мкм | 6.1.5.1 |
| Ревизионный люк | степень защиты не ниже IP3X, со стороны, противоположной движению | 6.1.1.4, 6.1.1.5 |
| Материал | трубы ГОСТ 8732, ГОСТ 10704; стали Ст3сп, Ст3пс, 20, 20пс; прокат С245, С255, С345 по ГОСТ 27772 | 6.1.6 |
| Фундаментные болты | по ГОСТ 24379.1 | 6.1.3 |
| Партия при приёмке | не более 50 опор одного обозначения; контроль размеров и покрытия на 10 %, не менее 3 шт. | 7.1 |
Как изготавливаем
- Рабочие чертежи заказчика или разработка КМД по проекту
- Раскрой фланцев, рёбер и косынок на лазере и плазме
- Сборка и сварка ствола, фланца, кронштейнов и закладных под люк
- Ревизионный люк с запором и заземляющий зажим по требованиям стандарта
- Горячее цинкование на специализированном предприятии или окраска
- Маркировка на внутренней стороне люка по п. 9.1
Что вы получаете
- Опоры по обозначениям из спецификации
- Закладные детали фундамента и фундаментные болты комплектом
- Сертификаты на металл и документ о качестве
- Расчёт цены за штуку и за партию
Частые вопросы об опорах освещения
По какому стандарту делают металлические опоры освещения?
По ГОСТ 32947-2014 «Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Технические требования» и рабочим чертежам проекта. В России стандарт введён с 08.09.2016 приказом Росстандарта № 993-ст. Изготовление металлических опор ведут по ГОСТ 23118 (п. 6.1.1.1).
Чем силовая опора отличается от несиловой?
Силовая опора воспринимает боковую нагрузку от подвески проводов и кабелей; её допускаемая боковая статическая нагрузка в верхней точке ствола указывается в обозначении и паспорте, и стандарт требует испытаний нагрузкой. Несиловая рассчитывается на светильники, ветер, снег и гололёд и испытаниям не подвергается (п. 6.1.1.2).
Как расшифровать обозначение МНО-ПГ-4/4,8-02-Ц?
Опора металлическая несиловая однозвенная прямостоечная граненая, высота над землёй 4,0 м, общая высота 4,8 м, внутренний подвод кабеля с лючком в нижней части, горячее цинкование. Пример взят из ГОСТ 32947-2014; калькулятор на странице собирает обозначение по той же схеме.
Какая толщина цинкового покрытия?
По п. 6.1.5.1: горячее цинкование 60…120 мкм, цинкование с окраской 60…200 мкм, только лакокрасочное покрытие не менее 60 мкм. Покрытие наносят на заводе; при монтаже допускается ремонт повреждённых мест. Горячее цинкование выполняется на специализированном предприятии.
Какие стали применяют?
Трубы по ГОСТ 8732 и ГОСТ 10704, стали Ст3сп, Ст3пс по ГОСТ 380, 20 и 20пс по ГОСТ 1050, прокат С245, С255, С345 по ГОСТ 27772 (п. 6.1.6). Марку и сечения задаёт проект.
Делаете закладные и фундаментные болты?
Да: закладные детали фундамента для фланцевых опор и фундаментные болты по ГОСТ 24379.1, на который ссылается п. 6.1.3 стандарта.
Как заказать?
Пришлите проект или спецификацию с обозначениями опор, количеством и адресом на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
Цены по запросу: считаем за штуку и за партию по проекту или спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проект наружного освещения, расчёт опор и фундаментов, испытания силовых опор, оценку пассивной безопасности и монтаж выполняют организации, имеющие на это право.
