Прислать чертежи →Стойки и опоры дорожных знаков СКМ
Изготавливаем металлические стойки для дорожных знаков по серии 3.503.9-80: марки СКМ1…СКМ7 из трубы от 40×3 до 178×6 длиной от 2,0 до 6,5 м, хомуты и уголки для крепления щитков знаков. Окраска по серии, грунт или горячее цинкование на специализированном предприятии.
Марки стоек, установка и крепление знаков
Чертежи по серии 3.503.9-80 «Опоры дорожных знаков на автомобильных дорогах», выпуск 1 (Союздорпроект). Стальные стойки из электросварных труб по ГОСТ 10704 и ГОСТ 10705.

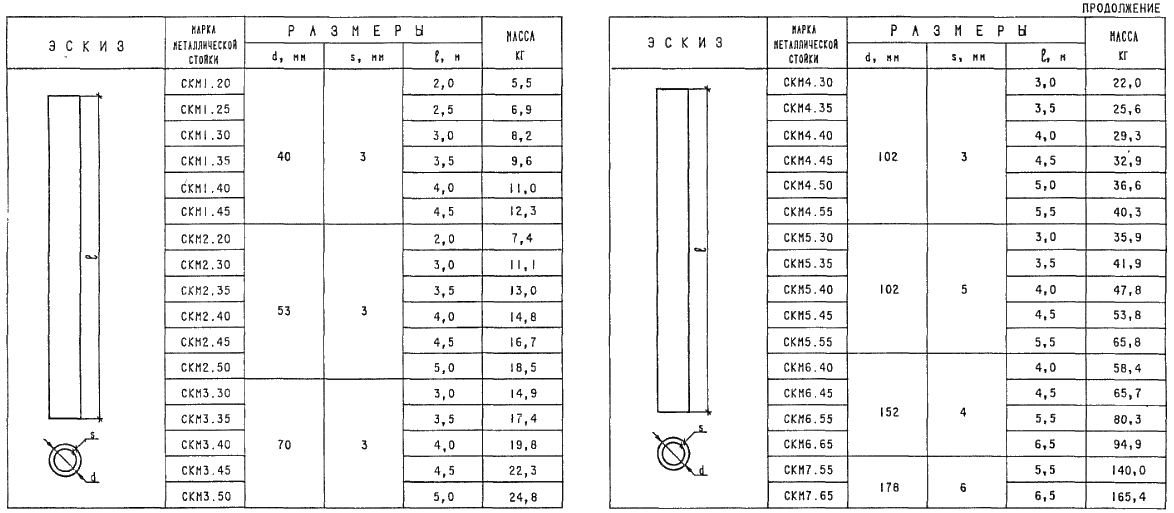

Серия 3.503.9-80 вып. 1, лист 4НИ: стойки металлические СКМ1…СКМ7, номенклатура. Приведено справочно.

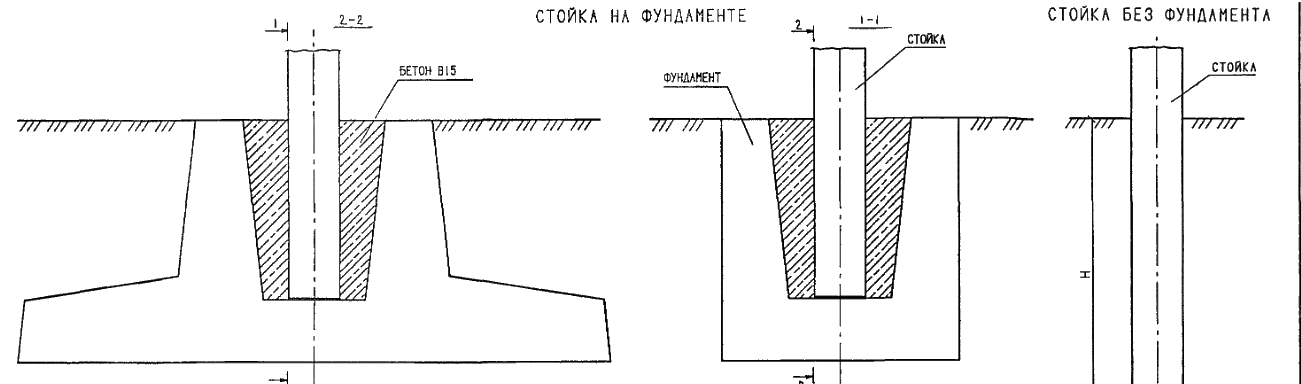

Серия 3.503.9-80 вып. 1, лист 2: стойка на фундаменте (гнездо замоноличивается бетоном B15) и стойка, заделанная в грунт.

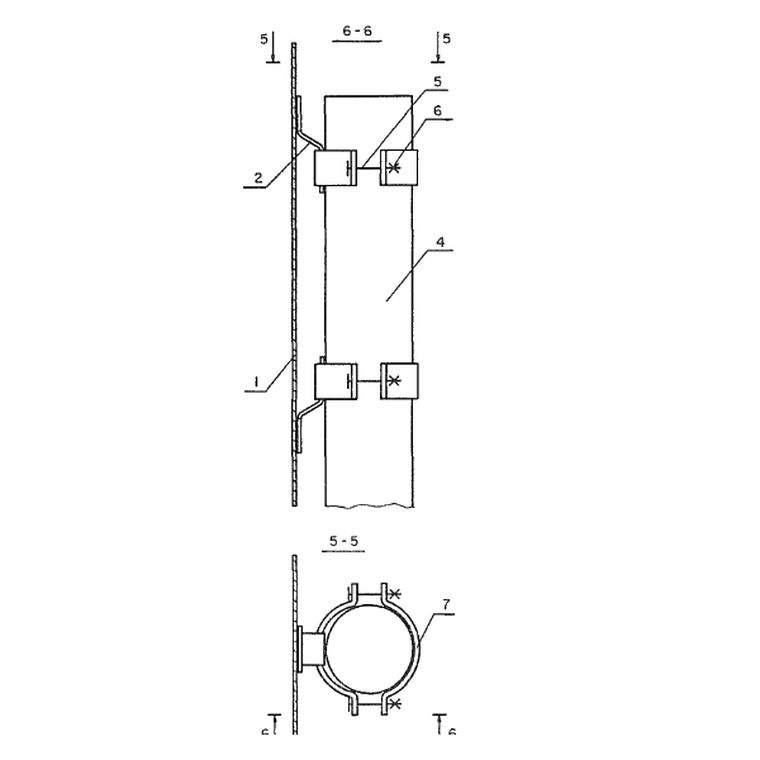

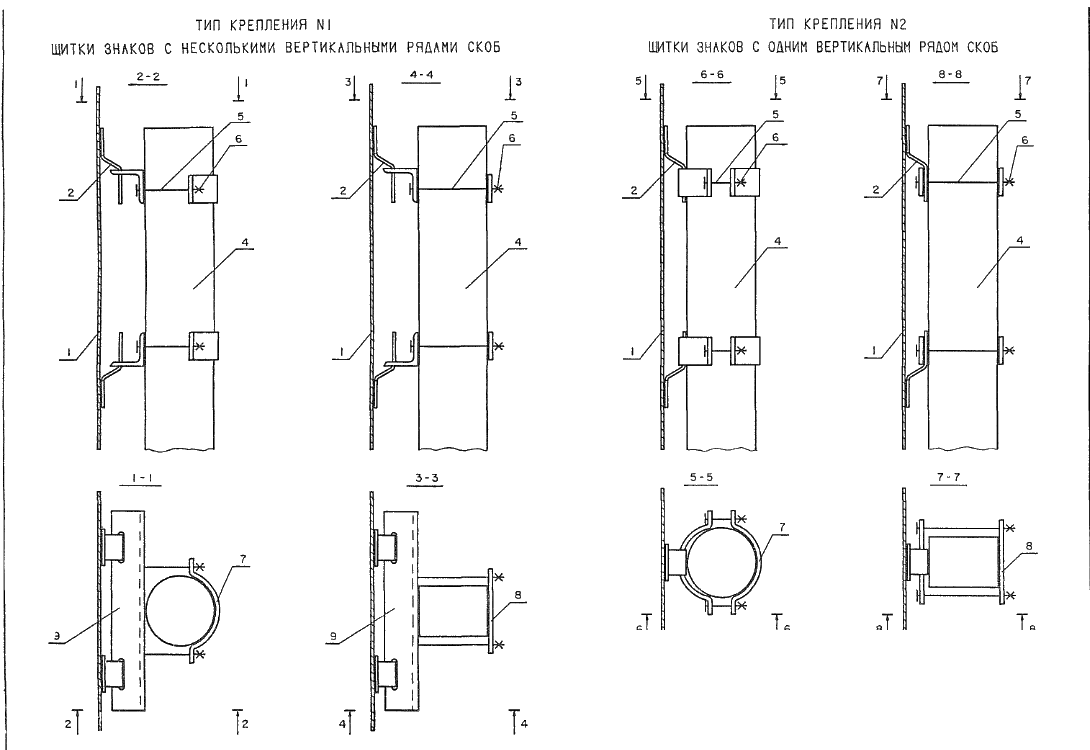

Серия 3.503.9-80 вып. 1, лист 3: 1 щиток знака, 2 скоба, 4 стойка, 5 болт, 6 гайка, 7 хомут, 8 пластина, 9 уголок.
Номенклатура металлических стоек СКМ
| Марка стойки | Труба d×s, мм | Длина, м | Масса, кг | Фундамент | Хомут |
|---|---|---|---|---|---|
| СКМ1.20 | 40×3 | 2,0 | 5,5 | Ф1 | Х1 |
| СКМ1.25 | 40×3 | 2,5 | 6,9 | Ф1 | Х1 |
| СКМ1.30 | 40×3 | 3,0 | 8,2 | Ф1 | Х1 |
| СКМ1.35 | 40×3 | 3,5 | 9,6 | Ф1 | Х1 |
| СКМ1.40 | 40×3 | 4,0 | 11,0 | Ф1 | Х1 |
| СКМ1.45 | 40×3 | 4,5 | 12,3 | Ф1 | Х1 |
| СКМ2.20 | 53×3 | 2,0 | 7,4 | Ф1 | Х1 |
| СКМ2.30 | 53×3 | 3,0 | 11,1 | Ф1 | Х1 |
| СКМ2.35 | 53×3 | 3,5 | 13,0 | Ф1 | Х1 |
| СКМ2.40 | 53×3 | 4,0 | 14,8 | Ф1 | Х1 |
| СКМ2.45 | 53×3 | 4,5 | 16,7 | Ф1 | Х1 |
| СКМ2.50 | 53×3 | 5,0 | 18,5 | Ф1 | Х1 |
| СКМ3.30 | 70×3 | 3,0 | 14,9 | Ф1 | Х2 |
| СКМ3.35 | 70×3 | 3,5 | 17,4 | Ф1 | Х2 |
| СКМ3.40 | 70×3 | 4,0 | 19,8 | Ф1 | Х2 |
| СКМ3.45 | 70×3 | 4,5 | 22,3 | Ф1 | Х2 |
| СКМ3.50 | 70×3 | 5,0 | 24,8 | Ф1 | Х2 |
| СКМ4.30 | 102×3 | 3,0 | 22,0 | Ф2 | Х3 |
| СКМ4.35 | 102×3 | 3,5 | 25,6 | Ф2 | Х3 |
| СКМ4.40 | 102×3 | 4,0 | 29,3 | Ф2 | Х3 |
| СКМ4.45 | 102×3 | 4,5 | 32,9 | Ф2 | Х3 |
| СКМ4.50 | 102×3 | 5,0 | 36,6 | Ф2 | Х3 |
| СКМ4.55 | 102×3 | 5,5 | 40,3 | Ф2 | Х3 |
| СКМ5.30 | 102×5 | 3,0 | 35,9 | Ф2 | Х3 |
| СКМ5.35 | 102×5 | 3,5 | 41,9 | Ф2 | Х3 |
| СКМ5.40 | 102×5 | 4,0 | 47,8 | Ф2 | Х3 |
| СКМ5.45 | 102×5 | 4,5 | 53,8 | Ф2 | Х3 |
| СКМ5.55 | 102×5 | 5,5 | 65,8 | Ф2 | Х3 |
| СКМ6.40 | 152×4 | 4,0 | 58,4 | Ф3 | Х5 |
| СКМ6.45 | 152×4 | 4,5 | 65,7 | Ф3 | Х5 |
| СКМ6.55 | 152×4 | 5,5 | 80,3 | Ф3 | Х5 |
| СКМ6.65 | 152×4 | 6,5 | 94,9 | Ф3 | Х5 |
| СКМ7.55 | 178×6 | 5,5 | 140,0 | Ф3 | Х7 |
| СКМ7.65 | 178×6 | 6,5 | 165,4 | Ф3 | Х7 |
Заглубление стоек без фундамента
| Марки стоек | Заглубление в грунт без фундамента, м |
|---|---|
| СКМ1.25…СКМ1.45 | 1,0 |
| СКМ2.25…СКМ2.50, СКМ3.35…СКМ3.50 | 1,2 |
| СКМ4.40…СКМ4.55, СКМ5.40…СКМ5.55 | 1,5 |
| СКМ6, СКМ7 | только на фундаменте Ф3 |
По листам 2, 4НИ и 21 серии 3.503.9-80 вып. 1. Фундаменты Ф1…Ф3 железобетонные; стойки и крепёж поставляем под них. Значения приведены справочно и сверяются с проектом.
Подбор стоек и расчёт массы
Выберите сечение, длину и способ установки: покажем марку, массу, фундамент или заглубление и подготовим текст заявки.
Как изготавливаем
- Резка труб в размер по марке стойки
- Хомуты, пластины и уголки крепления из полосы и уголка
- Отверстия и детали под знак по проекту
- Окраска по серии или грунт, цинкование на специализированном предприятии
- Маркировка партии, пакетирование по маркам
Что вы получаете
- Стойки по маркам из спецификации проекта
- Хомуты и крепёж к знакам комплектом
- Сертификаты на трубу и документ о качестве
- Отгрузку пакетами на объект
Частые вопросы о стойках дорожных знаков
Что такое стойка СКМ?
СКМ означает стойку металлическую для дорожного знака по серии 3.503.9-80 «Опоры дорожных знаков на автомобильных дорогах». Цифра после СКМ обозначает сечение трубы, число после точки обозначает длину в дециметрах: СКМ3.40 изготавливается из трубы 70×3 длиной 4,0 м.
Какую стойку выбрать под знак?
Марку стойки подбирают по типоразмеру и количеству знаков и по ветровому району, таблицы подбора есть в серии. Мы изготавливаем стойки по марке из проекта или по вашей спецификации.
Как устанавливают стойки?
По серии стойки ставят на железобетонные фундаменты Ф1, Ф2 или Ф3 с замоноличиванием гнезда бетоном B15 либо заделывают в грунт на глубину 1,0…1,5 м с послойным уплотнением. Стойки СКМ6 и СКМ7 ставят только на фундамент.
Как окрашивают стойки?
Серия предусматривает окраску стойки в чёрный цвет на высоту 0,5 м от поверхности земли, выше в белый. По проекту выполняем грунтовку или горячее цинкование на специализированном предприятии.
Делаете хомуты и крепёж для знаков?
Да. Изготавливаем хомуты Х1…Х8, пластины и уголки для крепления щитков знаков по серии, комплектуем стойки крепежом по спецификации.
Изготавливаете стойки не по серии?
Да, стойки из трубы другого диаметра и длины, с фланцем под закладную, с заглушкой или под конкретный знак изготавливаем по проекту или чертежу заказчика.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Выбор марки стойки и фундамента выполняется проектом.
