Прислать чертежи →Реперы грунтовые и стенные, марки и опознавательные знаки
Изготавливаем металлические реперы для геодезических сетей и мониторинга осадок: трубчатые грунтовые реперы из трубы Ø60×3 со штырями, винтовыми и многодисковыми якорями, опознавательные знаки с охранными пластинами, марки, стенные реперы и деформационные марки. Конструкции по ГКИНП (ГНТА)-03-010-02 или по проекту.
Типы реперов и марок
Схемы по ГКИНП (ГНТА)-03-010-02 «Инструкция по нивелированию I, II, III и IV классов». Требования к реперам для наблюдений за осадками приведены в ГОСТ 24846-2019.

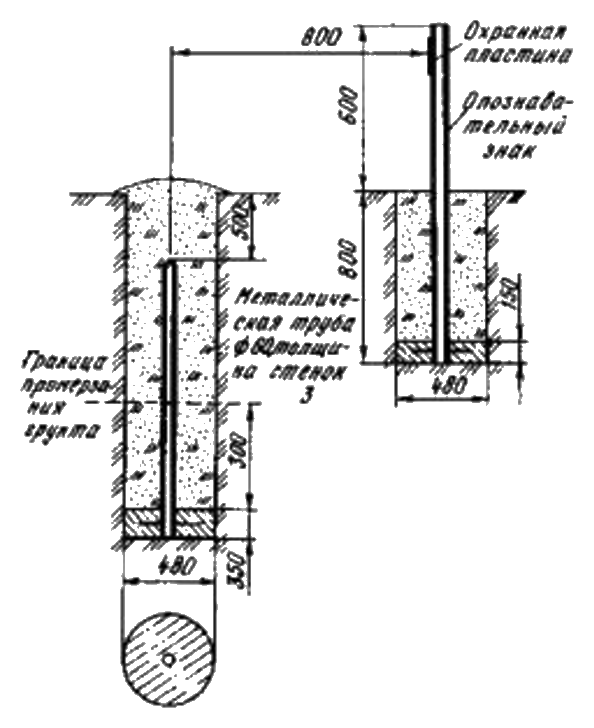

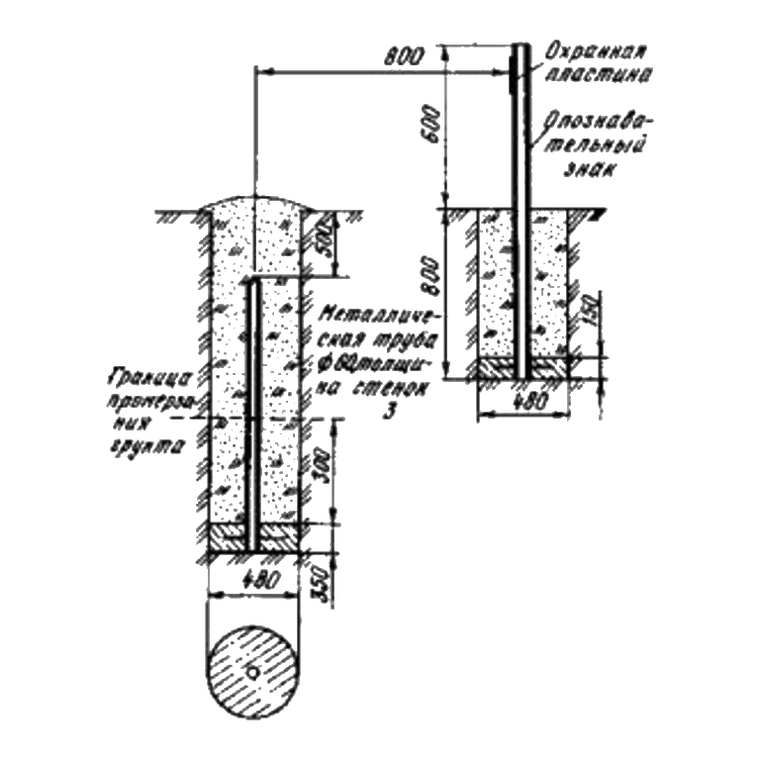

ГКИНП (ГНТА)-03-010-02, рис. 6: грунтовый репер тип 162 оп. знак. Приведено справочно.
Грунтовый трубчатый репер (тип 162 оп. знак)
- Металлическая труба диаметром 60 мм с толщиной стенки не менее 3 мм вместо железобетонного пилона
- Четыре штыря, выступающие из трубы на 10 см, для связи с бетонным якорем
- Верх бетонного якоря на 30 см ниже глубины наибольшего промерзания
- Марка на 50 см ниже поверхности земли
- Опознавательный знак из трубы с охранной пластиной в 80 см от репера

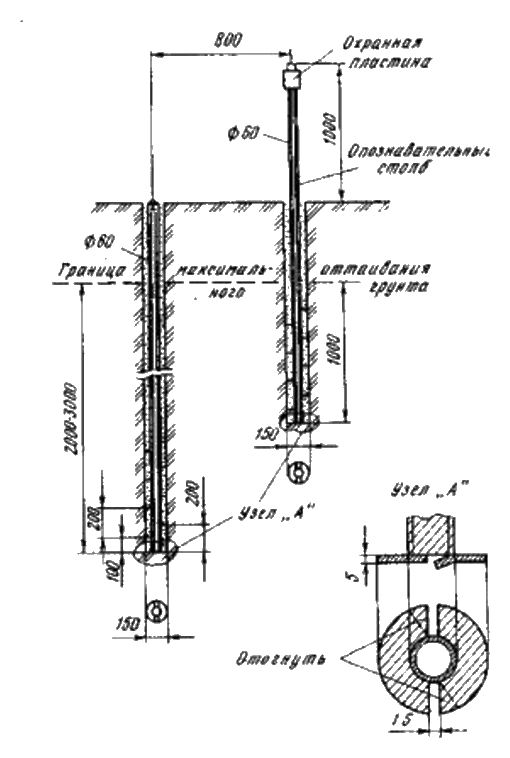

ГКИНП (ГНТА)-03-010-02, рис. 9: репер тип 150 оп. знак, узел А: многодисковый якорь.
Трубчатый репер для мерзлоты (тип 150 оп. знак)
- Труба диаметром 60 мм, стенка не менее 3 мм
- Многодисковый якорь: диск с лопастями и восемь полудисков толщиной 5…6 мм, диаметр 150 мм
- Основание на 2,0 м ниже границы протаивания (при протаивании до 1,25 м) или на 3,0 м ниже
- Антикоррозийное покрытие внутри и снаружи, снаружи также противопучинистое
- Верх трубы с маркой на уровне земли

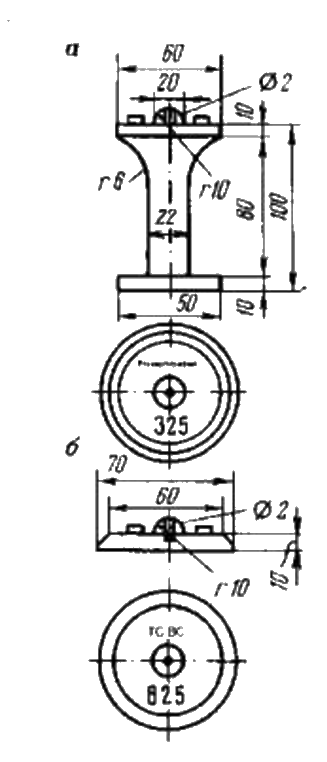

ГКИНП (ГНТА)-03-010-02, рис. 7: а марка в бетон, б марка на трубу.
Марки грунтовых реперов
- (а) марка, закладываемая в бетон: высота 100 мм, головка Ø60 мм
- (б) марка, привариваемая к металлической трубе: Ø70 мм
- Сферическая выпуклость под рейку и отверстие Ø2 мм
- На марке отливается или гравируется номер и обозначение организации

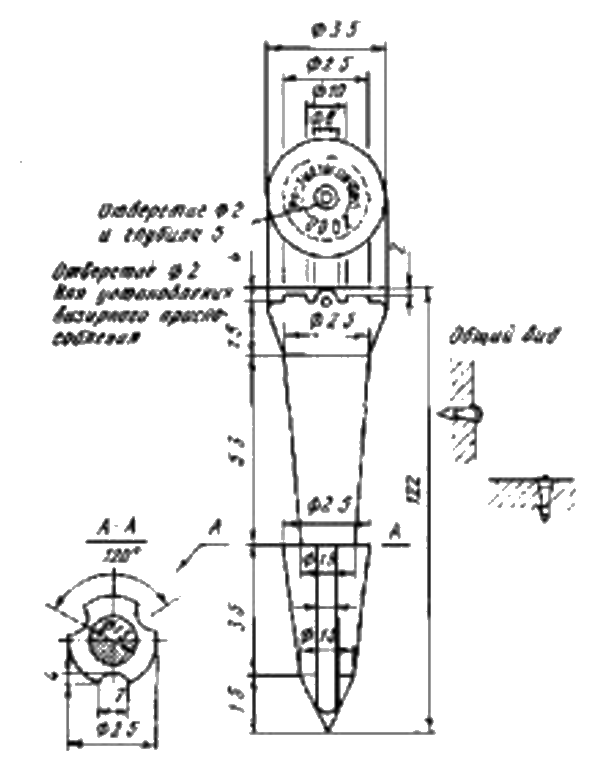

ГКИНП (ГНТА)-03-010-02, рис. 13: стенной репер тип 143 для III и IV классов.
Стенные реперы и марки
- Тип 143 для нивелирования III и IV классов: длина 122 мм, головка Ø35 мм
- Тип 143 для I и II классов: головка Ø45 мм с выступом под рейку
- Закладываются в стены зданий, сооружений и в скалу на цементном растворе
- Деформационные марки для мониторинга осадок по ГОСТ 24846 изготавливаем по чертежу проекта
Реперы по условиям закладки
| Условия | Тип | Конструкция | Глубина закладки |
|---|---|---|---|
| Сезонное промерзание | 160, 162 оп. знак | пилон или труба Ø60×3 на бетонном якоре Ø480 | верх якоря на 0,3 м ниже глубины промерзания, марка на 0,5 м ниже земли |
| Заболоченные территории | трубчатый | труба Ø60×3 с винтовым якорем от Ø150 или шнеком от Ø100, длина от 500 мм | якорь в плотном грунте не менее 1,5 м, не менее глубины промерзания плюс 1,0 м |
| Подвижные пески | тип 15 | оцинкованная труба, завинчивается | не менее 4,0 м, марка на 0,8 м выше земли |
| Многолетняя мерзлота | тип 150 | труба Ø60×3 с многодисковым якорем Ø150 | на 2,0 или 3,0 м ниже границы протаивания |
| Мерзлота с каменистыми включениями | тип 165 | труба на бетонном якоре Ø480, h 200 мм | якорь на 1,0 м ниже границы протаивания |
По разделу 6.8 ГКИНП (ГНТА)-03-010-02. Значения приведены справочно, тип и глубину закладки репера определяет проект.
Расчёт длины трубы и металла
Выберите условия и укажите глубину промерзания: покажем длину трубы репера, металл на штуку и партию и подготовим текст заявки.
Как изготавливаем
- Резка трубы в размер, приварка штырей и якорей
- Винтовые и многодисковые якоря из листа на станке резки
- Марки и стенные реперы точением, номер и обозначение по заказу
- Антикоррозийное покрытие или горячее цинкование на специализированном предприятии
- Опознавательные знаки с охранными пластинами
Что вы получаете
- Реперы комплектом с марками и знаками
- Маркировку по номерам из проекта
- Сертификаты на трубу и документ о качестве
- Изготовление по чертежу проекта мониторинга
Частые вопросы о реперах
Что такое грунтовый репер?
Грунтовый репер представляет собой геодезический знак высотной основы, закреплённый ниже глубины промерзания: труба или пилон на бетонном или металлическом якоре с маркой наверху. По реперам ведут нивелирование и контроль осадок зданий и сооружений.
Какие реперы вы изготавливаете?
Металлические части реперов: трубчатые реперы из трубы Ø60×3 со штырями, винтовыми и многодисковыми якорями, опознавательные знаки с охранными пластинами, марки грунтовых реперов, стенные реперы и деформационные марки по чертежу проекта.
На какую глубину закладывают репер?
При сезонном промерзании верх якоря располагают на 0,3 м ниже глубины наибольшего промерзания, марку на 0,5 м ниже поверхности земли. На болотах и в мерзлоте действуют отдельные правила, они приведены в таблице выше. Окончательно глубину определяет проект.
Из чего делают марки?
Марки и стенные реперы изготавливаем точением из стали, с номером и обозначением организации. Размеры принимаем по ГКИНП или по чертежу заказчика.
Нужны реперы для мониторинга осадок по ГОСТ 24846?
Да, изготавливаем грунтовые и стенные реперы и деформационные марки для наблюдений за осадками зданий по проекту мониторинга. Пришлите чертежи или схему, посчитаем комплект.
Как оформить заявку?
Укажите тип репера, глубину промерзания или длину трубы, количество, нужны ли опознавательные знаки и марки, адрес доставки. Можно отправить спецификацию на info@stalteh.com.
Цены по запросу: считаем за штуку и за комплект по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Закладку реперов и геодезические работы выполняет заказчик или его геодезическая организация.
