Прислать чертежи →Ковер газовый стальной УГ 1.03.00 по серии 5.905-25.05
Изготавливаем стальные коверы для подземных газопроводов: малый ковер УГ 1.03.00 по серии 5.905-25.05 (труба 273×8, высота 250 мм, крышка на болтовой фиксации), коверы другой высоты и большие коверы под задвижки по чертежу проекта. Ниже чертежи, состав, масса и подбор.
Чертежи и состав ковера
Ковер состоит из сварного корпуса с опорным фланцем и съёмной крышки, которая фиксируется болтом.

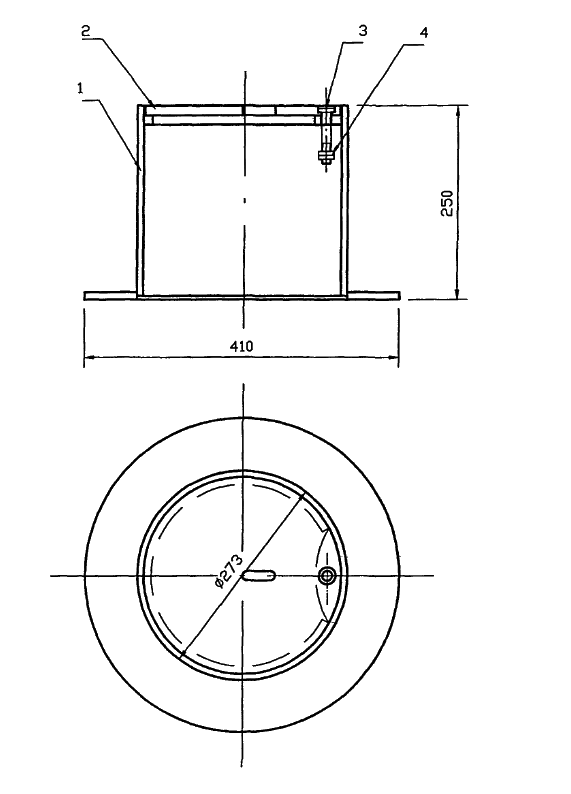

УГ 1.03.00 СБ, серия 5.905-25.05 вып. 1. Чертёж приведён справочно.

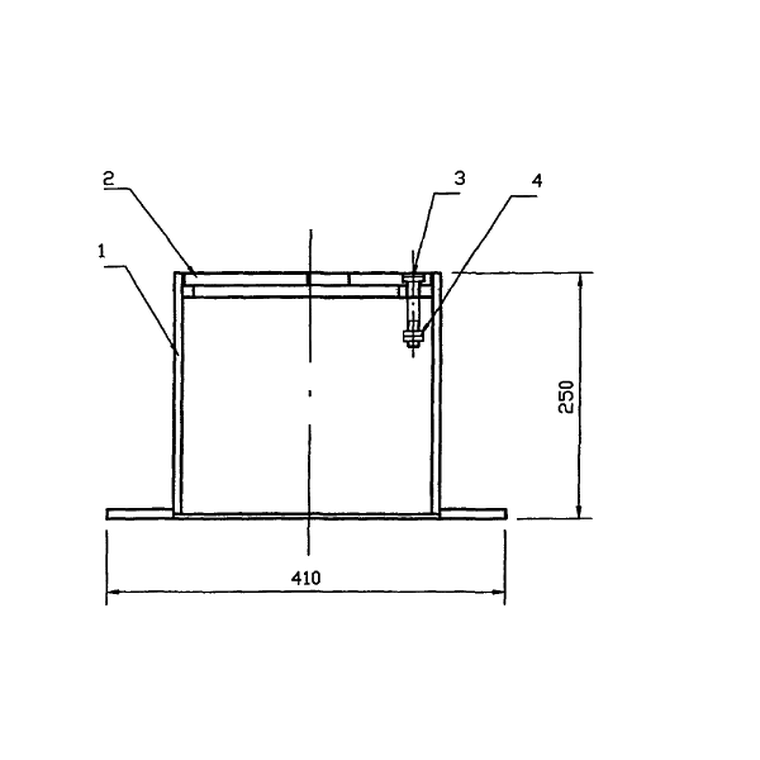

Ковер УГ 1.03.00, сборка
- 1. Корпус УГ 1.03.01.00, 1 шт.
- 2. Крышка УГ 1.03.02, 1 шт.
- 3. Болт М12×70.58 ГОСТ 7805-70, 1 шт.
- 4. Гайка М12.5 ГОСТ 5915-70, 2 шт.

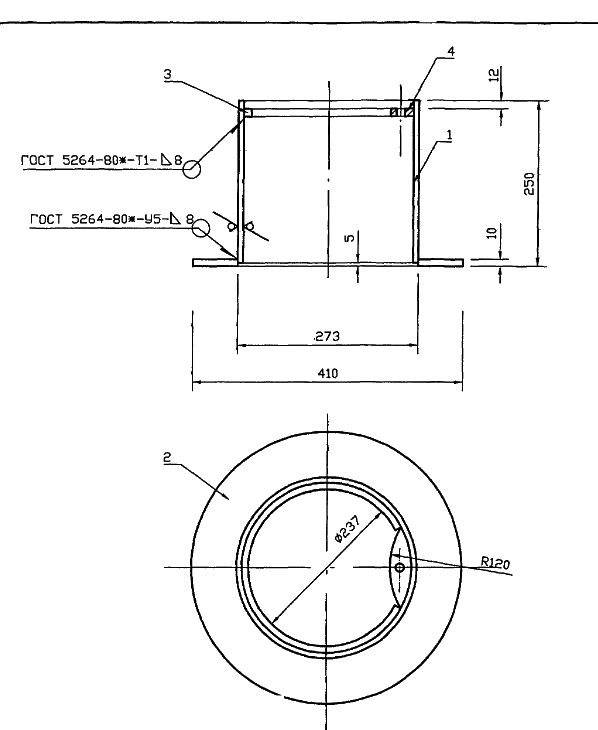

УГ 1.03.01.00 СБ: 1 труба 273×8, 2 фланец, 3 кольцо, 4 косынка.
Корпус УГ 1.03.01.00
- Труба 273×8 ГОСТ 10704-91, сталь В20 ГОСТ 10705-80, L = 245±1 мм, 12,81 кг
- Фланец УГ 1.03.01.01: полоса 10×410 ГОСТ 82-70, Ст3кп, Ø410/Ø274, 5,73 кг
- Кольцо УГ 1.03.01.02: квадрат 12 ГОСТ 2591-88, Ст3кп, Ø272, 0,80 кг
- Косынка УГ 1.03.01.03: полоса 12×35 ГОСТ 103-76, Ст3кп, 0,21 кг
- Сварка по ГОСТ 5264-80, катет 8 мм
Масса корпуса 19,55 кг.

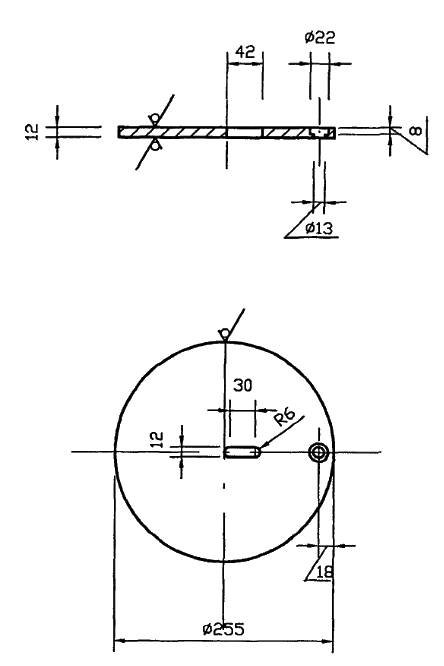

УГ 1.03.02, крышка ковера.
Крышка УГ 1.03.02
- Диск Ø255 из полосы 12×255 ГОСТ 82-70, Ст3кп
- Паз 30×12 под ключ для подъёма крышки
- Отверстие под болт фиксации крышки
- Масса 4,76 кг
Крышка лежит на кольце внутри корпуса и фиксируется болтом с гайками, поэтому её нельзя случайно сдвинуть колесом.

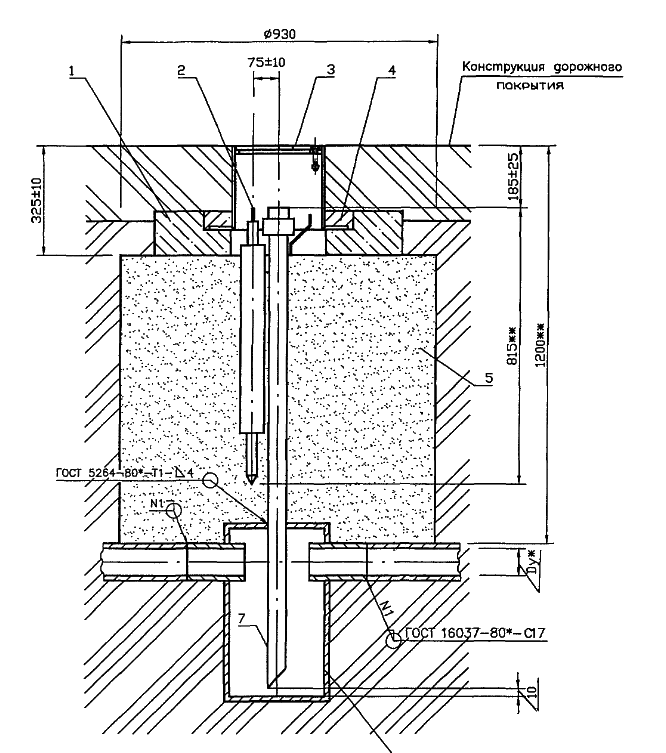

УГ 1.00 СБ, фрагмент: установка ковера на подушке.
Установка на газопроводе
- Ковер ставят на бетонную подушку УГ 1.01.00 вровень с дорожным покрытием
- Под ковер выводят контрольную трубку, трубку конденсатосборника или электрод
- Пример из серии: установка конденсатосборника УГ 1.00 на газопроводе Рр до 5 кПа
- Ковер также входит в узел контрольной трубки футляра УГ 14.00
Фрагмент чертежа УГ 1.00 СБ серии 5.905-25.05: 3 ковер. Размеры по месту уточняются проектом.
| Поз. | Обозначение | Наименование | Материал | Кол. | Масса, кг |
|---|---|---|---|---|---|
| 1 | УГ 1.03.01.00 | Корпус | труба 273×8 В20, прокат Ст3кп | 1 | 19,55 |
| 2 | УГ 1.03.02 | Крышка | полоса 12×255, Ст3кп | 1 | 4,76 |
| 3 | ГОСТ 7805-70 | Болт М12×70 | класс прочности 5.8 | 1 | в массе ковера |
| 4 | ГОСТ 5915-70 | Гайка М12 | класс прочности 5 | 2 | в массе ковера |
Размеры в мм. Данные по серии 5.905-25.05 «Оборудование, узлы, детали наружных и внутренних газопроводов», вып. 1, часть 1 (УГ 1.03.00). Значения приведены справочно и сверяются с проектом при расчёте заказа.
Подбор ковера и расчёт массы
Выберите исполнение, высоту и покрытие: покажем обозначение, массу штуки и партии и подготовим текст заявки.
Как изготавливаем
- Резка трубы корпуса в размер
- Фланец и крышка из листа на станке резки
- Сварка корпуса по чертежу серии
- Подгонка крышки и сверление под болт фиксации
- Контроль размеров, маркировка партии
Что вы получаете
- Ковер в сборе с крышкой, болтом и гайками
- Партии под объект, отгрузка на поддонах
- Покрытие по проекту, цинкование на специализированном предприятии
- Документ о качестве на партию
Частые вопросы о газовых коверах
Для чего нужен газовый ковер?
Ковер защищает выведенные на поверхность контрольные трубки, трубки конденсатосборников, гидрозатворов и контрольно-измерительные выводы подземного газопровода. Он устанавливается на бетонную подушку вровень с покрытием, а крышка даёт доступ эксплуатационной службе.
Какие размеры у малого стального ковера по серии 5.905-25.05?
Ковер УГ 1.03.00: корпус из трубы 273×8, высота 250 мм, опорный фланец Ø410 мм, крышка Ø255 мм толщиной 12 мм. Масса в сборе 24,31 кг.
Можно ли изготовить ковер другой высоты или диаметра?
Да. Высоту корпуса меняем по проекту, масса пересчитывается в подборе выше. Большой ковер под задвижку или ковер другого диаметра делаем по чертежу проекта или эскизу заказчика.
Стальной, чугунный или полимерный ковер?
Выбор делает проектировщик по месту установки и нагрузке. Стальной ковер сварной, его проще изготовить под нестандартную высоту и диаметр. Мы изготавливаем только стальные коверы.
Какое покрытие возможно?
Без покрытия, грунт, грунт и эмаль по проекту. Горячее цинкование выполняется на специализированном предприятии.
Как оформить заявку?
Укажите обозначение (например, «Ковер УГ 1.03.00 серия 5.905-25.05»), количество, покрытие и адрес доставки. Можно отправить спецификацию проекта на info@stalteh.com.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
