Прислать чертежи →Сальники набивные Ду 50-1400 серии 5.900-2
Изготавливаем стальные корпуса набивных сальников для пропуска труб через стены водопроводных и канализационных сооружений по рабочим чертежам серии 5.900-2: 18 диаметров от Ду 50 до Ду 1400 и четыре длины корпуса L 200, 300, 500 и 800 мм.
Размеры и марки сальников 5.900-2
Данные по сборочным чертежам ТМ 89.00 СБ…ТМ 92.00 СБ серии 5.900-2, размеры в мм. D: наружный диаметр пропускаемой трубы, D1…D4: диаметры корпуса и колец. Размеры D…D4 одинаковы для всех длин L, марка зависит от длины. Массу каждого исполнения сообщаем в расчёте.
| Ду | D трубы | D1 | D2 | D3 | D4 | L = 200 | L = 300 | L = 500 | L = 800 |
|---|---|---|---|---|---|---|---|---|---|
| Ду 50 | 57 | 89 | 114 | 116 | 185 | ТМ 89.00 | ТМ 90.00 | ТМ 91.00 | ТМ 92.00 |
| Ду 80 | 89 | 115 | 140 | 142 | 215 | ТМ 89.00-01 | ТМ 90.00-01 | ТМ 91.00-01 | ТМ 92.00-01 |
| Ду 100 | 108 | 140 | 165 | 167 | 240 | ТМ 89.00-02 | ТМ 90.00-02 | ТМ 91.00-02 | ТМ 92.00-02 |
| Ду 125 | 133 | 191 | 219 | 221 | 290 | ТМ 89.00-03 | ТМ 90.00-03 | ТМ 91.00-03 | ТМ 92.00-03 |
| Ду 150 | 159 | 239 | 273 | 275 | 345 | ТМ 89.00-04 | ТМ 90.00-04 | ТМ 91.00-04 | ТМ 92.00-04 |
| Ду 200 | 219 | 239 | 273 | 275 | 345 | ТМ 89.00-05 | ТМ 90.00-05 | ТМ 91.00-05 | ТМ 92.00-05 |
| Ду 250 | 273 | 291 | 325 | 327 | 395 | ТМ 89.00-06 | ТМ 90.00-06 | ТМ 91.00-06 | ТМ 92.00-06 |
| Ду 300 | 325 | 382 | 426 | 428 | 500 | ТМ 89.00-07 | ТМ 90.00-07 | ТМ 91.00-07 | ТМ 92.00-07 |
| Ду 350 | 377 | 430 | 478 | 480 | 550 | ТМ 89.00-08 | ТМ 90.00-08 | ТМ 91.00-08 | ТМ 92.00-08 |
| Ду 400 | 426 | 484 | 530 | 532 | 600 | ТМ 89.00-09 | ТМ 90.00-09 | ТМ 91.00-09 | ТМ 92.00-09 |
| Ду 500 | 530 | 584 | 630 | 632 | 730 | ТМ 89.00-10 | ТМ 90.00-10 | ТМ 91.00-10 | ТМ 92.00-10 |
| Ду 600 | 630 | 672 | 720 | 722 | 810 | ТМ 89.00-11 | ТМ 90.00-11 | ТМ 91.00-11 | ТМ 92.00-11 |
| Ду 700 | 720 | 772 | 820 | 823 | 920 | ТМ 89.00-12 | ТМ 90.00-12 | ТМ 91.00-12 | ТМ 92.00-12 |
| Ду 800 | 820 | 872 | 920 | 923 | 1030 | ТМ 89.00-13 | ТМ 90.00-13 | ТМ 91.00-13 | ТМ 92.00-13 |
| Ду 900 | 920 | 972 | 1020 | 1023 | 1130 | ТМ 89.00-14 | ТМ 90.00-14 | ТМ 91.00-14 | ТМ 92.00-14 |
| Ду 1000 | 1020 | 1070 | 1120 | 1123 | 1230 | ТМ 89.00-15 | ТМ 90.00-15 | ТМ 91.00-15 | ТМ 92.00-15 |
| Ду 1200 | 1220 | 1270 | 1320 | 1323 | 1430 | ТМ 89.00-16 | ТМ 90.00-16 | ТМ 91.00-16 | ТМ 92.00-16 |
| Ду 1400 | 1420 | 1470 | 1520 | 1523 | 1630 | ТМ 89.00-17 | ТМ 90.00-17 | ТМ 91.00-17 | ТМ 92.00-17 |
Сборочные чертежи ТМ 89…ТМ 92
Копии листов серии 5.900-2. Нажмите на лист, чтобы открыть крупно.

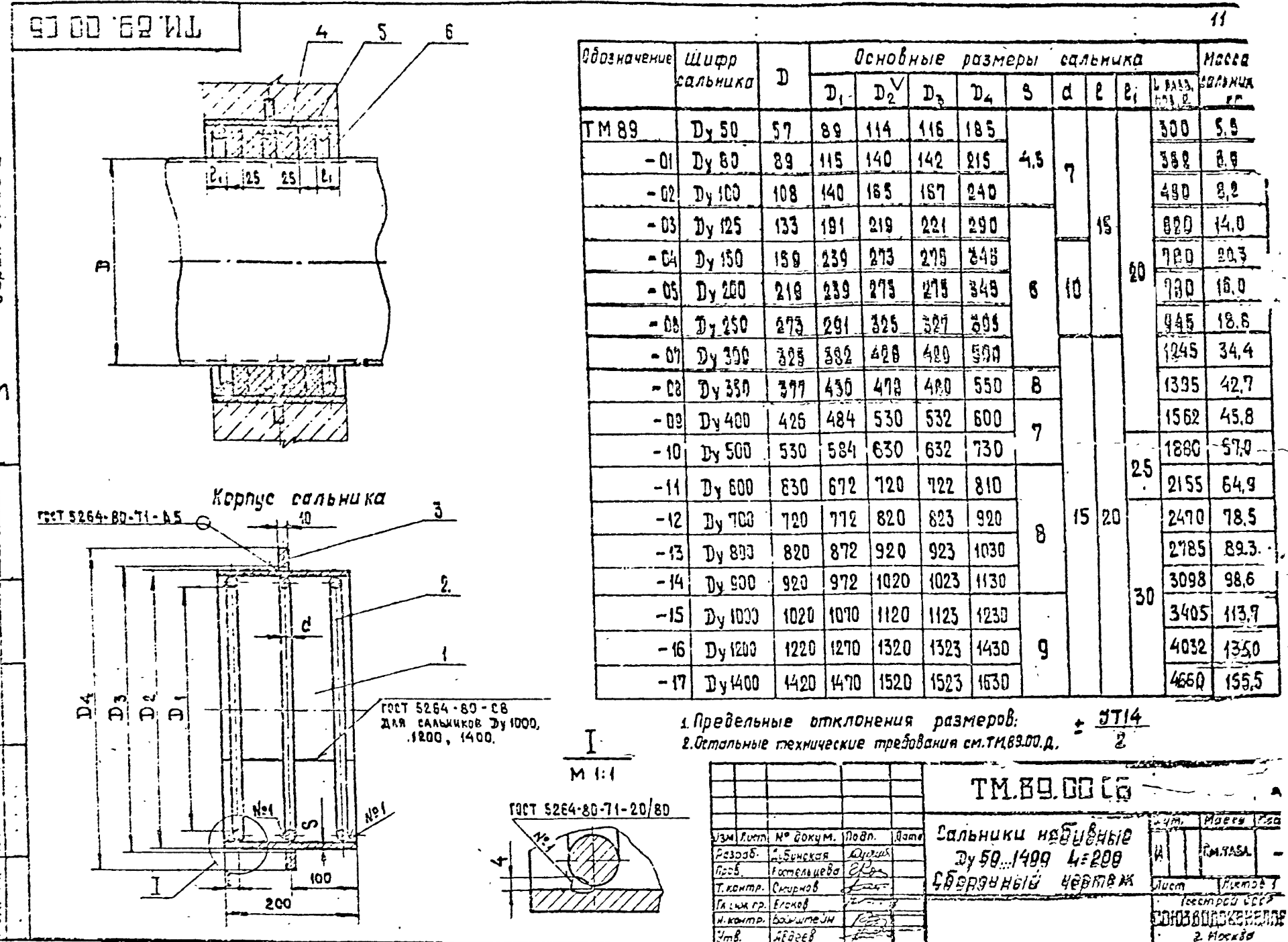

ТМ.89.00 СБ: длина корпуса L = 200 мм.

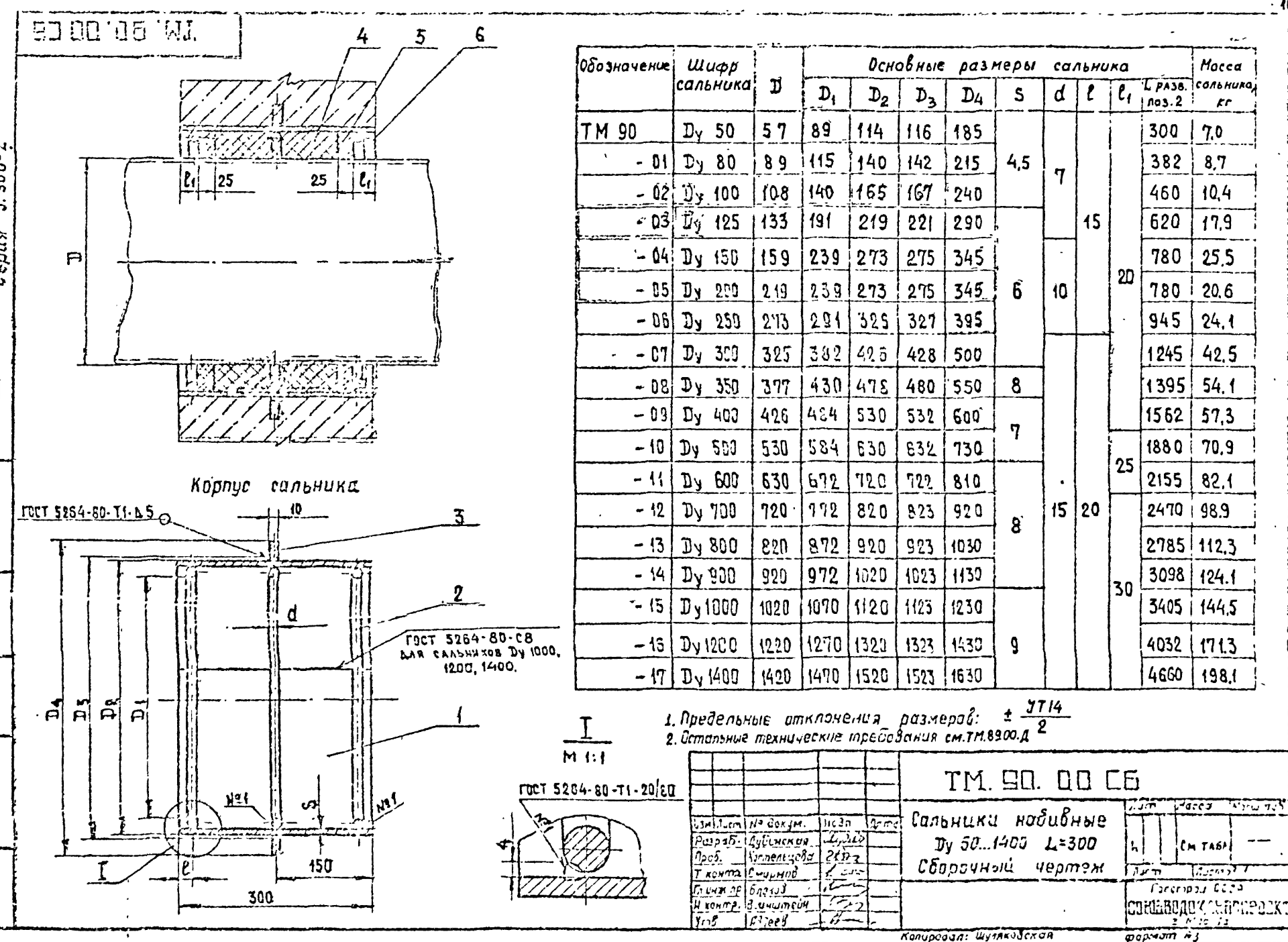

ТМ.90.00 СБ: длина корпуса L = 300 мм.

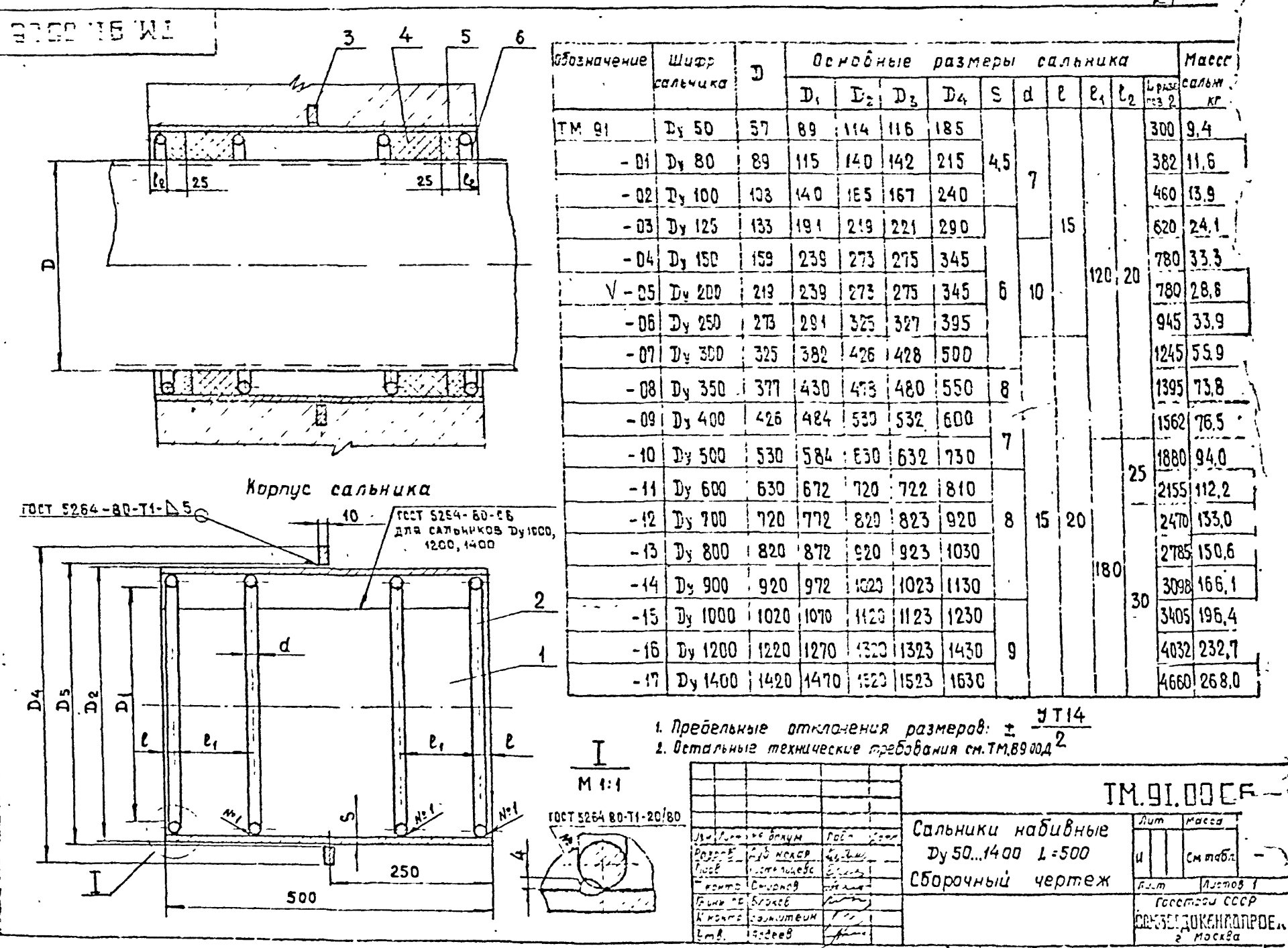

ТМ.91.00 СБ: длина корпуса L = 500 мм.

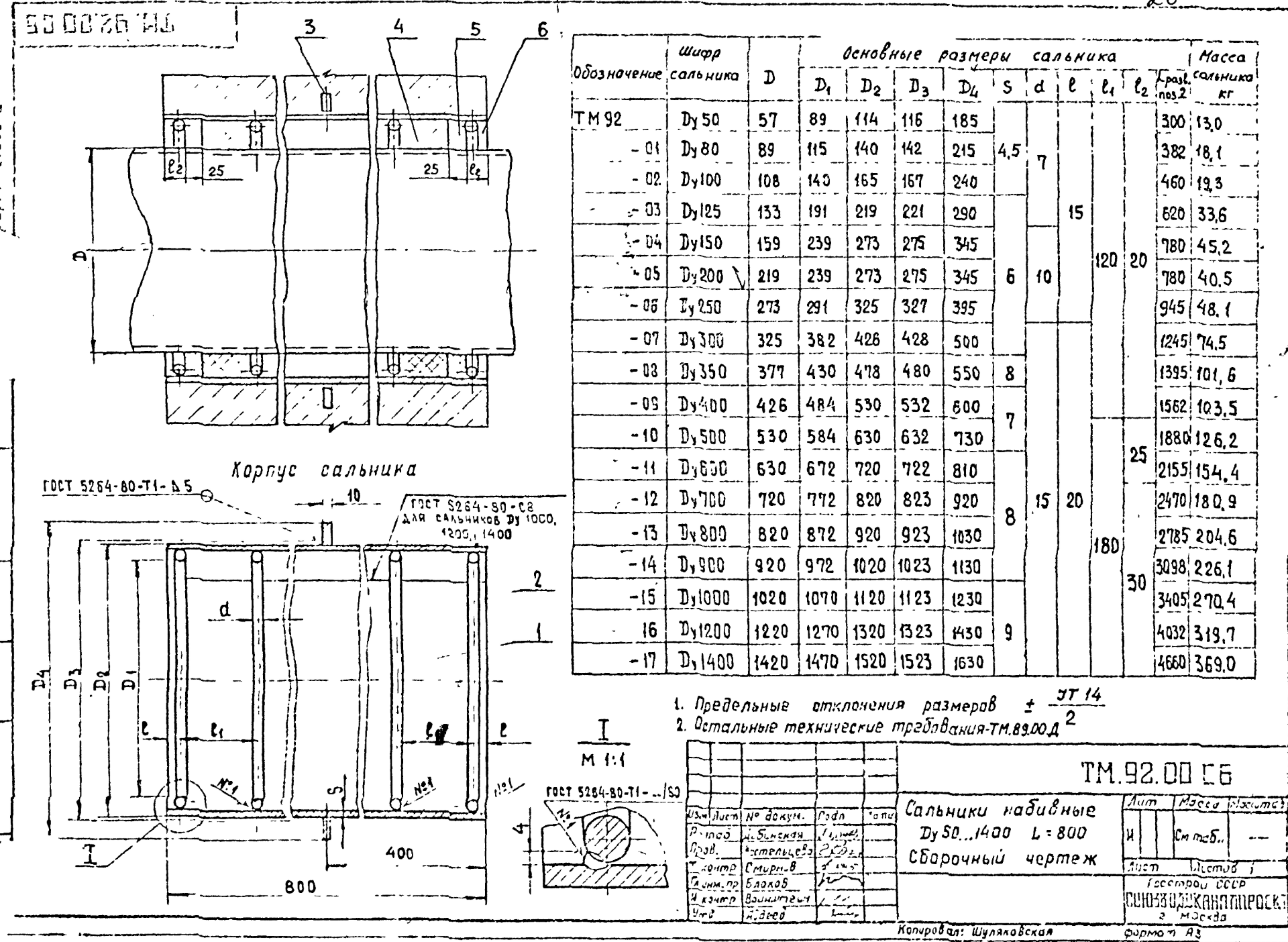

ТМ.92.00 СБ: длина корпуса L = 800 мм.

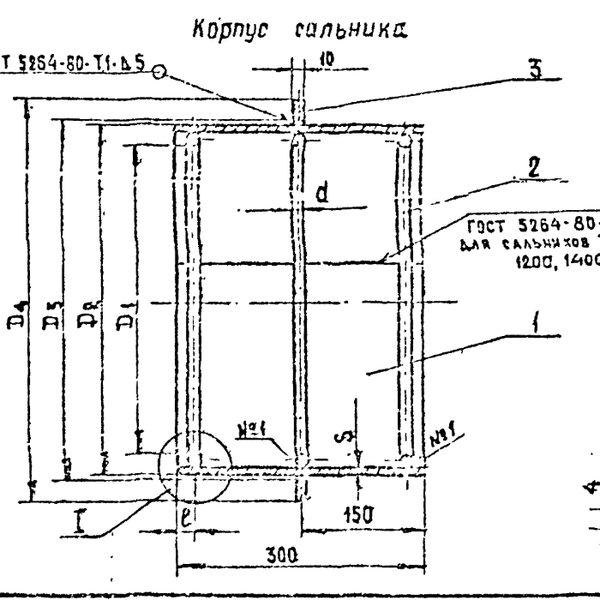

Как устроен сальник
- Стальной корпус: обечайка с приварными кольцами, замоноличивается в стену сооружения
- Сварка по ГОСТ 5264-80, размеры корпуса по таблице серии
- Зазор между трубой и корпусом заполняется просмоленной пеньковой прядью и зачеканивается при монтаже
- Применение по серии: перепад давления до 0,1 МПа, температура до плюс 50 °С, неагрессивная среда
- Резка, сборка и сварка по рабочим чертежам серии
Что вы получаете
- Корпуса сальников, готовые к установке в опалубку
- Маркировка по марке серии
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с опорами и закладными по спецификации
Частые вопросы о сальниках 5.900-2
Для чего нужен набивной сальник?
Для пропуска стальных труб через стены водопроводных и канализационных сооружений, в мокрых и сухих грунтах. Корпус сальника замоноличивается в стену, зазор между трубой и корпусом заполняется набивкой и зачеканкой.
При каких условиях применяют сальники серии 5.900-2?
По серии: перепад давления на сальнике не более 0,1 МПа (10 м вод. ст.), температура не выше плюс 50 °С, неагрессивная среда.
Какую длину корпуса выбрать?
Серия даёт четыре длины корпуса L: 200, 300, 500 и 800 мм. Длину выбирают по толщине стены по проекту. Марки: ТМ 89 (L = 200), ТМ 90 (L = 300), ТМ 91 (L = 500), ТМ 92 (L = 800).
Как подобрать сальник под трубу?
По условному проходу Ду: например, для трубы 219 мм это Ду 200, для L = 300 мм марка ТМ 90.00-05. В заявке укажите Ду, длину L или марку по серии и количество.
Чем заполняют сальник?
По серии зазор плотно набивается просмоленной или битуминизированной пеньковой прядью, затем выполняется зачеканка. Набивку и зачеканку делают при монтаже трубы, мы изготавливаем стальной корпус.
Какие диаметры есть в серии?
Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200 и 1400 мм.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию на почту
Укажите Ду, длину корпуса L или марку серии, количество и покрытие. Ответим коммерческим предложением с ценой и сроками.
