Прислать чертежи →Опоры неподвижные серии 5.903-13 вып. 7-95
Изготавливаем неподвижные опоры трубопроводов тепловых сетей по рабочим чертежам серии 5.903-13 «Изделия и детали трубопроводов для тепловых сетей», выпуск 7-95. Хомутовые, двухупорные, четырёхупорные, усиленные, щитовые и боковые опоры для труб Дн 32-1420 мм.
Опоры неподвижные двухупорные
Два упора привариваются к трубе и передают осевую силу на опорную конструкцию. Данные по сборочному чертежу ТС-660.00.00 СБ.
| Обозначение | Дн, мм | K = S, мм | Q, кН (тс) | H | B | l | m | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ТС-660.00.00 | 32 | 1,8 (+1) | 15 (1,5) | 110 | 20 | 104 | 20 | 0,56 |
| ТС-660.00.00-01 | 38 | 2 (+1) | 15 (1,5) | 140 | 20 | 104 | 20 | 0,56 |
| ТС-660.00.00-02 | 45 | 2 (+1) | 15 (1,5) | 150 | 30 | 104 | 20 | 0,64 |
| ТС-660.00.00-03 | 57 | 3 (+1) | 20 (2,0) | 180 | 40 | 106 | 20 | 1,04 |
| ТС-660.00.00-04 | 76 | 3 (+1) | 20 (2,0) | 210 | 50 | 106 | 20 | 1,12 |
| ТС-660.00.00-05 | 89 | 3 (+1) | 20 (2,0) | 230 | 60 | 110 | 20 | 1,28 |

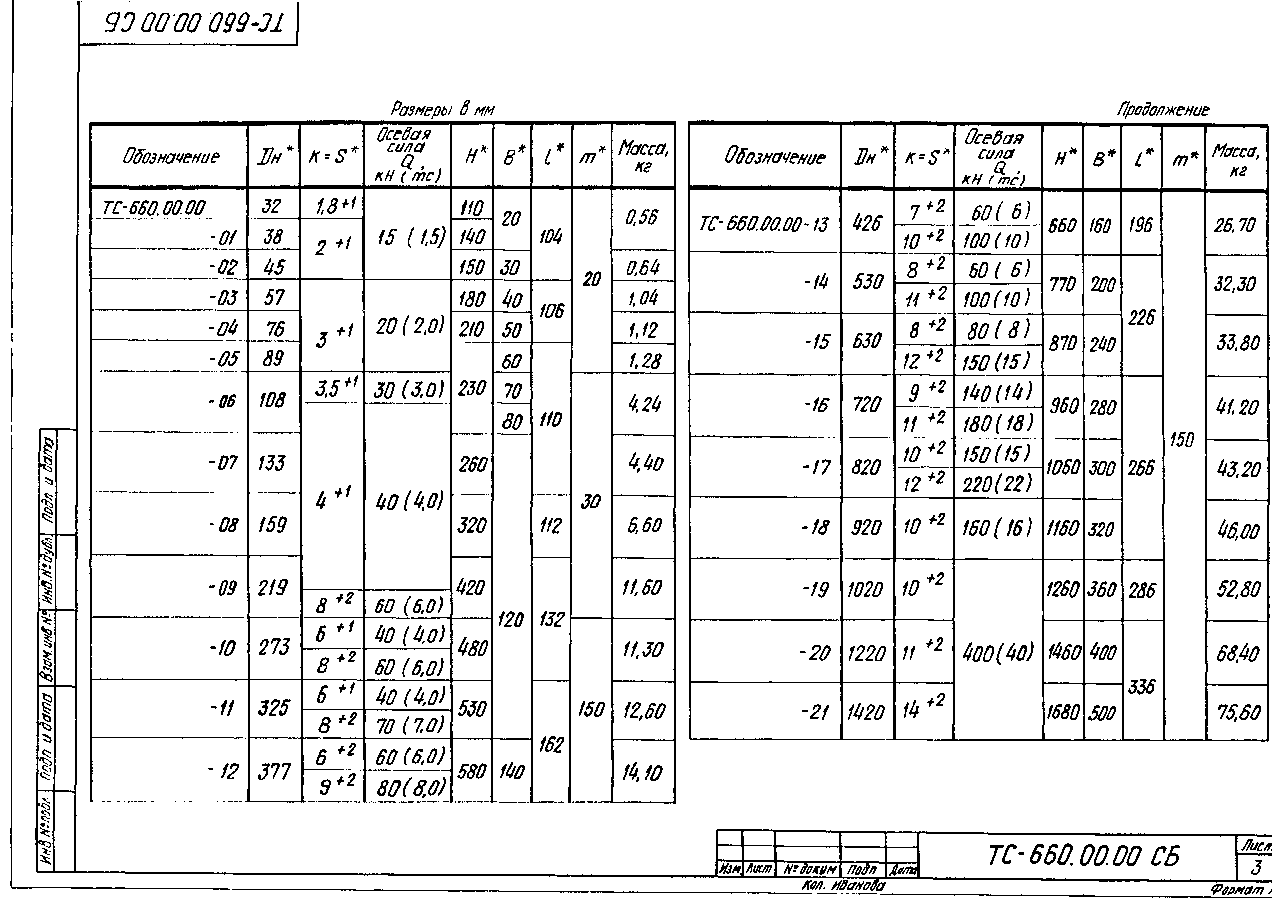

Исполнения ТС-660.00.00-06…-21 для Дн 108-1420 приведены на листе 3 сборочного чертежа ниже. Изготавливаем по спецификации.
Какие опоры входят в выпуск 7-95
Опоры изготавливаем по рабочим чертежам выпуска или по чертежам вашего проекта. Пришлите спецификацию с обозначениями. Скользящие опоры ТС-623…ТС-632 смотрите в выпуске 8-95.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
