Прислать чертежи →Опоры неподвижные серия 4.903-10 вып. 4 Т3-Т12, Т44, Т46
Изготавливаем неподвижные опоры трубопроводов тепловых сетей по серии 4.903-10 выпуск 4: лобовые, щитовые, боковые, хомутовые и бугельные. Ниже типы, сводная таблица нагрузок, подбор типа по диаметру и усилию и копии листов серии.
Типы неподвижных опор серии 4.903-10 вып. 4
Q: допускаемая осевая нагрузка, T и P: боковая. Нажмите на тип, чтобы открыть его лист серии.
Простая неподвижная опора для малых диаметров: корпус с упорами приваривается к трубе и к конструкции.
Q 0,5-2,5 тсТ4Лобовая двухупорная · Дн 108-1420 ммДва лобовых упора на трубе передают осевое усилие на опорную конструкцию. Самый распространённый тип.
Q 3-35 тсТ5Лобовая четырёхупорная · Дн 133-1420 ммЧетыре упора по периметру трубы: выше осевая нагрузка при том же диаметре.
Q 7-100 тсТ6Двухупорная усиленная · Дн 108-1420 ммУсиленные упоры и рёбра для участков с повышенным осевым усилием.
Q 3-85 тс · до 60 тс для исп. I-IV, до 85 тс для исп. V-VIIIТ7Четырёхупорная усиленная · Дн 426-1420 ммЧетыре усиленных упора для магистральных участков больших диаметров.
Q 30-170 тсТ46Для сальниковых компенсаторов · Дн 530-820 ммНеподвижная опора у сальникового компенсатора, воспринимает усилие от его работы.
Q 6-9 тсТ8Щитовая · Дн 108-1420 ммТруба проходит через стальной щит, который замоноличивается в бетон камеры или стенки.
Q 5-330 тсТ9Щитовая усиленная · Дн 426-1420 ммЩит с усиленными рёбрами для наибольших осевых усилий в камерах тепловых сетей.
Q 55-485 тсТ10Боковая · Дн 194-1420 ммВоспринимает горизонтальное боковое усилие на поворотах и у компенсаторов.
T 0,5-27 тсТ11Хомутовая бескорпусная · Дн 108-1020 ммКрепление хомутом без корпуса: минимальная сварка на трубе.
Q 2,5-65 тс · боковая P 2,5-10 тсТ12Хомутовая · Дн 57-377 ммХомуты с упорами на опорной стойке, труба не ослабляется сваркой.
Q 2-38 тс · боковая T 2-20 тсТ44Бугельная · Дн 377-1420 ммБугель из листовых полухомутов на болтах для больших диаметров и нагрузок.
Q 35-180 тс · боковая T 20-60 тсПодбор типа опоры по диаметру и нагрузке
Укажите наружный диаметр трубы и расчётное осевое усилие из проекта: покажем подходящие типы. Отправьте подбор, ответим с ценой.
Сводная таблица нагрузок
Диапазоны диаметров и допускаемых нагрузок по типам. Подробные значения по толщинам стенки на листах серии ниже.
| Тип | Конструкция | Дн трубы, мм | Нагрузка, тс | Примечание |
|---|---|---|---|---|
| Т3 | Неподвижная приварная | 32-219 | Q 0,5-2,5 | осевая |
| Т4 | Лобовая двухупорная | 108-1420 | Q 3-35 | осевая |
| Т5 | Лобовая четырёхупорная | 133-1420 | Q 7-100 | осевая |
| Т6 | Двухупорная усиленная | 108-1420 | Q 3-85 | до 60 тс для исп. I-IV, до 85 тс для исп. V-VIII |
| Т7 | Четырёхупорная усиленная | 426-1420 | Q 30-170 | осевая |
| Т46 | Для сальниковых компенсаторов | 530-820 | Q 6-9 | осевая |
| Т8 | Щитовая | 108-1420 | Q 5-330 | осевая |
| Т9 | Щитовая усиленная | 426-1420 | Q 55-485 | осевая |
| Т10 | Боковая | 194-1420 | T 0,5-27 | боковое усилие T |
| Т11 | Хомутовая бескорпусная | 108-1020 | Q 2,5-65 | боковая P 2,5-10 тс |
| Т12 | Хомутовая | 57-377 | Q 2-38 | боковая T 2-20 тс |
| Т44 | Бугельная | 377-1420 | Q 35-180 | боковая T 20-60 тс |
Боковая нагрузка на опоры Т4-Т9 и Т46 не более 30% осевой. Для промежуточных толщин стенки нагрузку пересчитывают пропорционально квадрату толщины. 1 тс ≈ 9,81 кН.

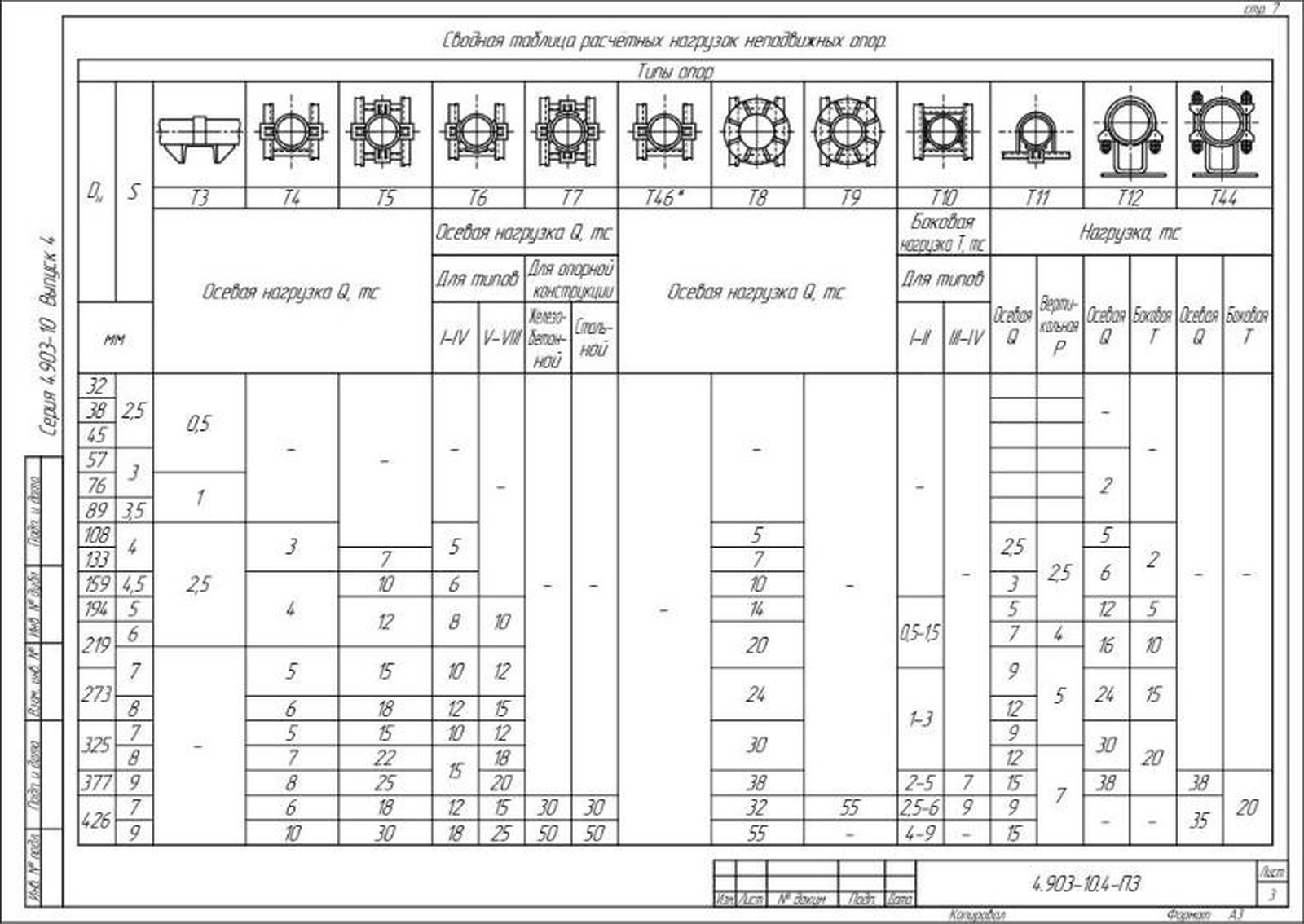

Сводная таблица нагрузок на неподвижные опоры, лист 1 из 3.

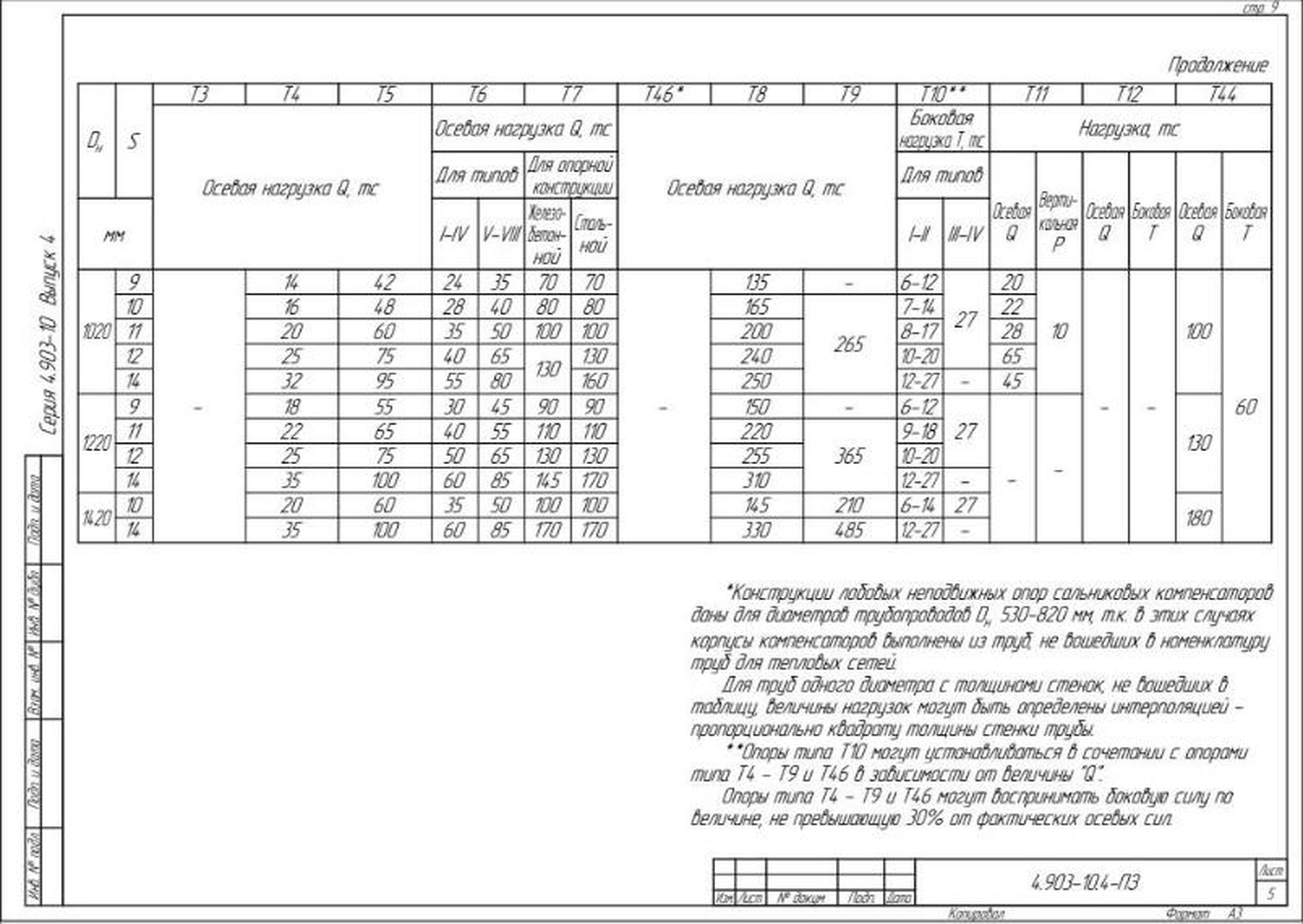

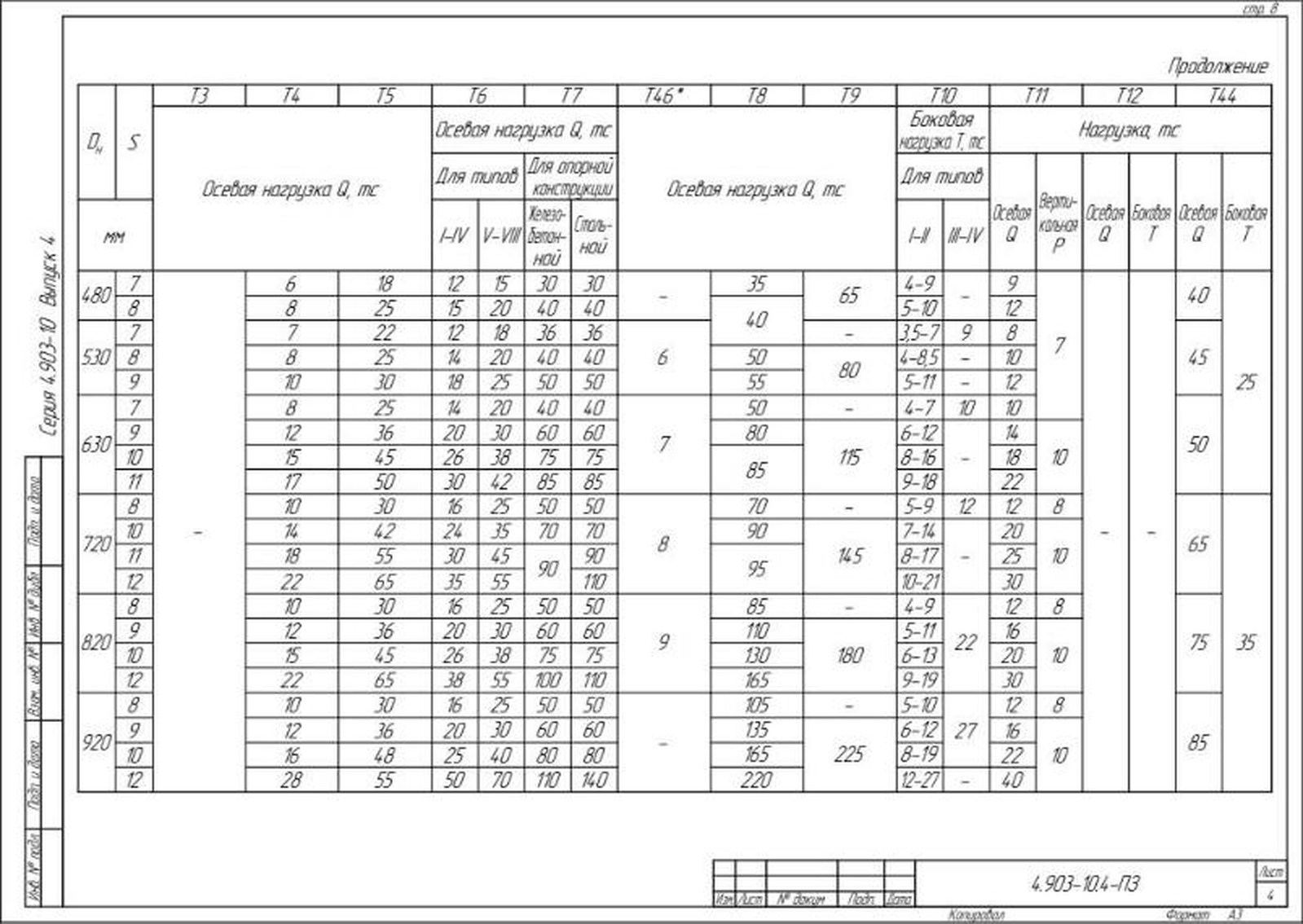

Сводная таблица нагрузок на неподвижные опоры, лист 2 из 3.
Сводная таблица нагрузок на неподвижные опоры, лист 3 из 3.
Опора неподвижная Т3: размеры и масса
Приварная опора для труб Дн 32-219 мм. Таблица 1 серии.
| Дн, мм | S трубы, мм | Q, тс | l, мм | S1, мм | Масса, кг |
|---|---|---|---|---|---|
| 32 | 2,5 | 0,5 | 75 | 6 | 0,329 |
| 38 | 2,5 | 0,5 | 75 | 6 | 0,338 |
| 45 | 2,5 | 0,5 | 75 | 6 | 0,350 |
| 57 | 3 | 1,0 | 75 | 6 | 0,368 |
| 76 | 3 | 1,0 | 75 | 6 | 0,465 |
| 89 | 3,5 | 1,0 | 75 | 6 | 0,486 |
| 108 | 4 | 2,5 | 100 | 10 | 1,180 |
| 133 | 4 | 2,5 | 100 | 10 | 1,240 |
| 159 | 4,5 | 2,5 | 100 | 10 | 1,300 |
| 194 | 5 | 2,5 | 100 | 10 | 1,385 |
| 219 | 6 | 2,5 | 100 | 10 | 1,447 |
Пример обозначения: ОПОРА НЕПОДВИЖНАЯ 219 - Т3.11. Масса опоры без учёта трубы.
Листы серии по типам опор
Первый лист каждого раздела. Нажмите на лист, чтобы открыть крупно.

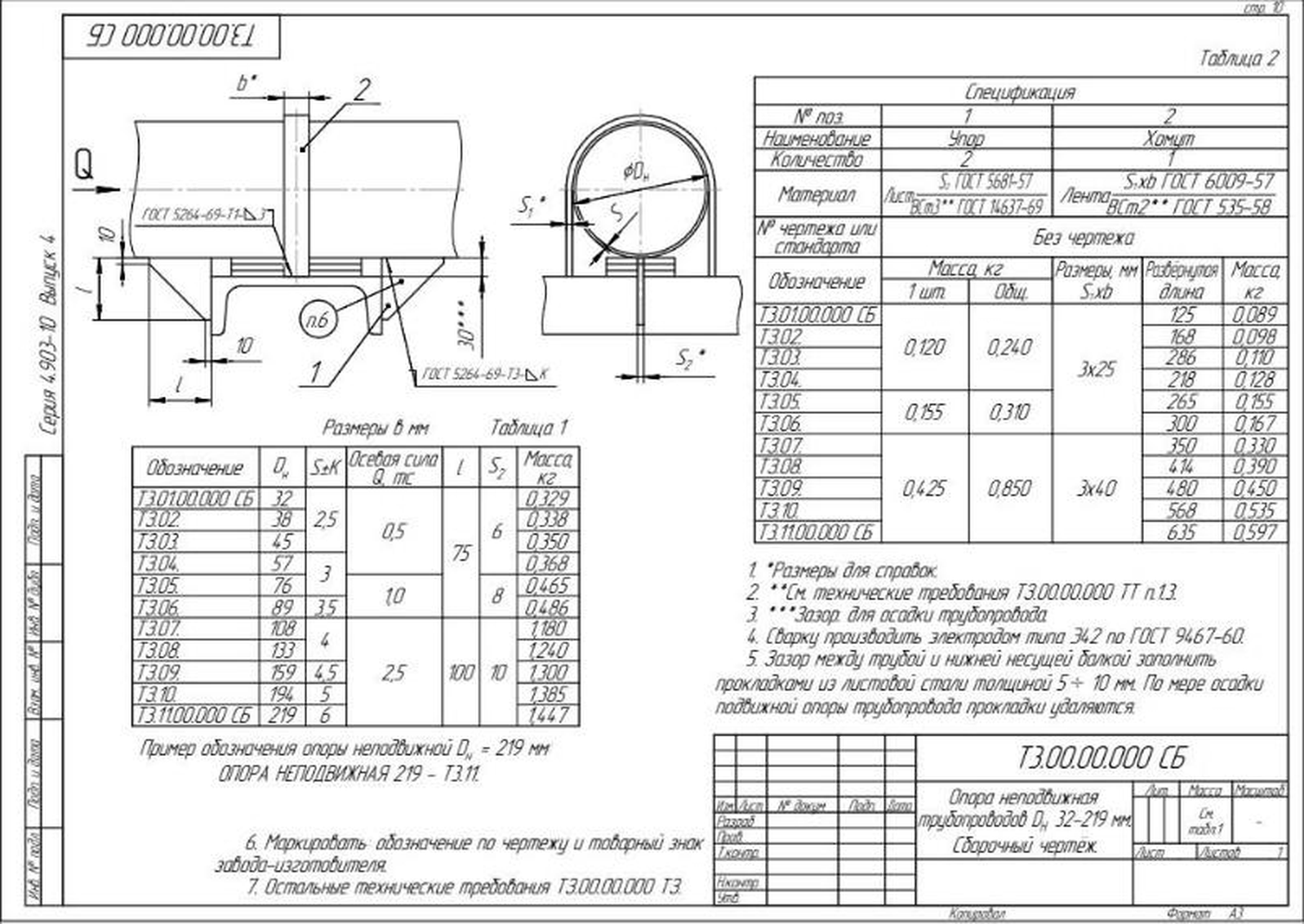

Опора Т3. Неподвижная приварная, Дн 32-219 мм. Первый лист раздела.

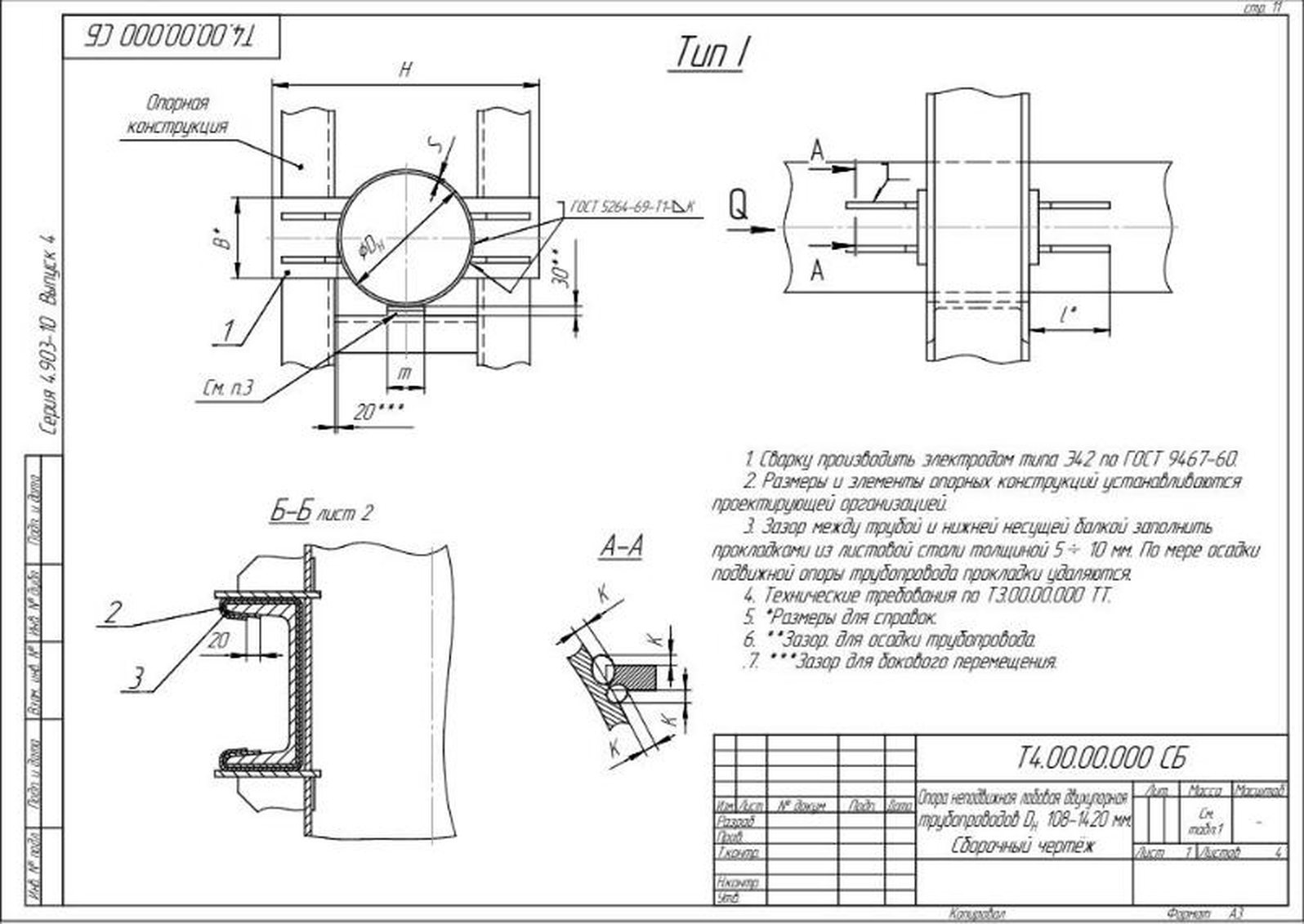

Опора Т4. Лобовая двухупорная, Дн 108-1420 мм. Первый лист раздела.

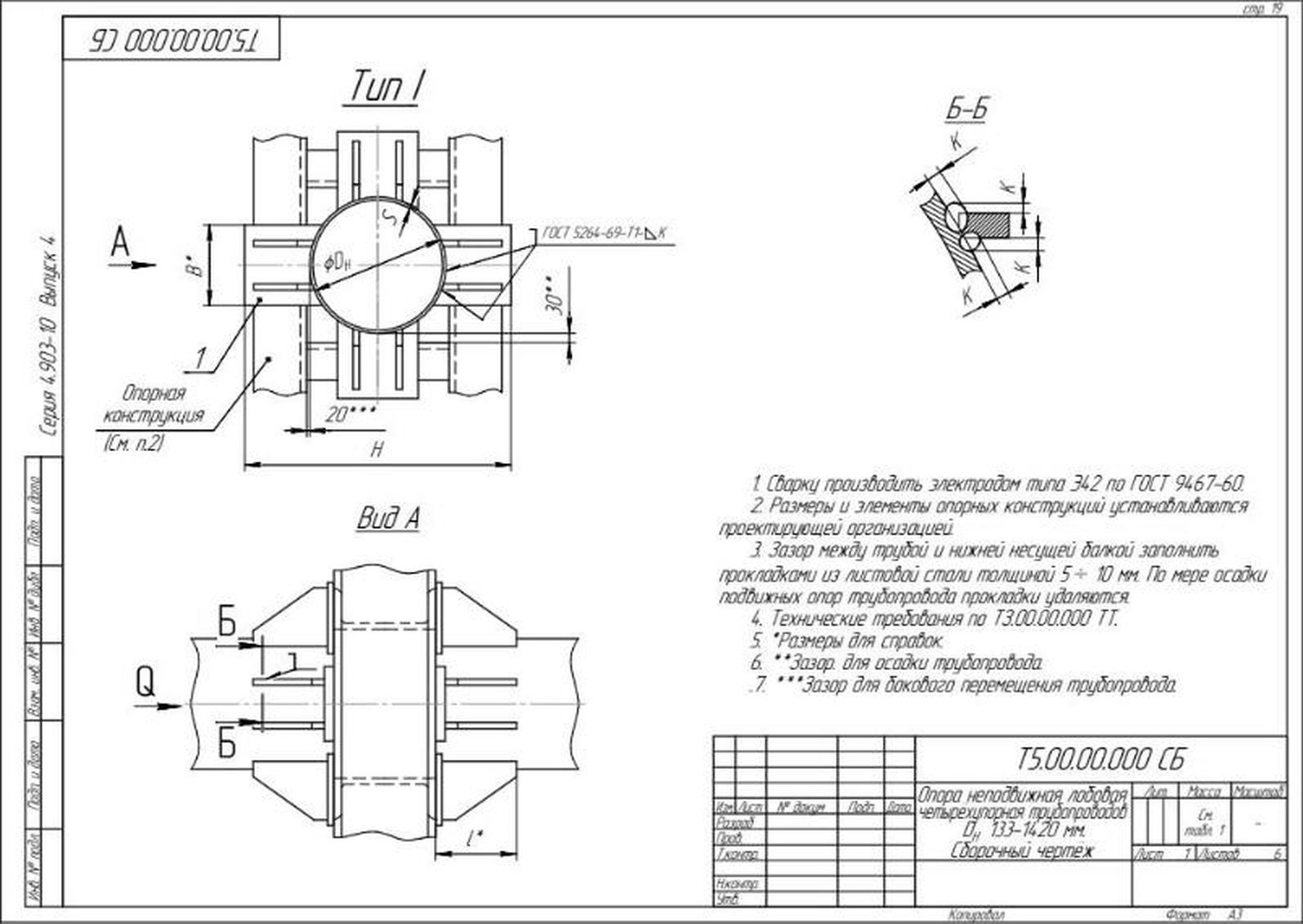

Опора Т5. Лобовая четырёхупорная, Дн 133-1420 мм. Первый лист раздела.

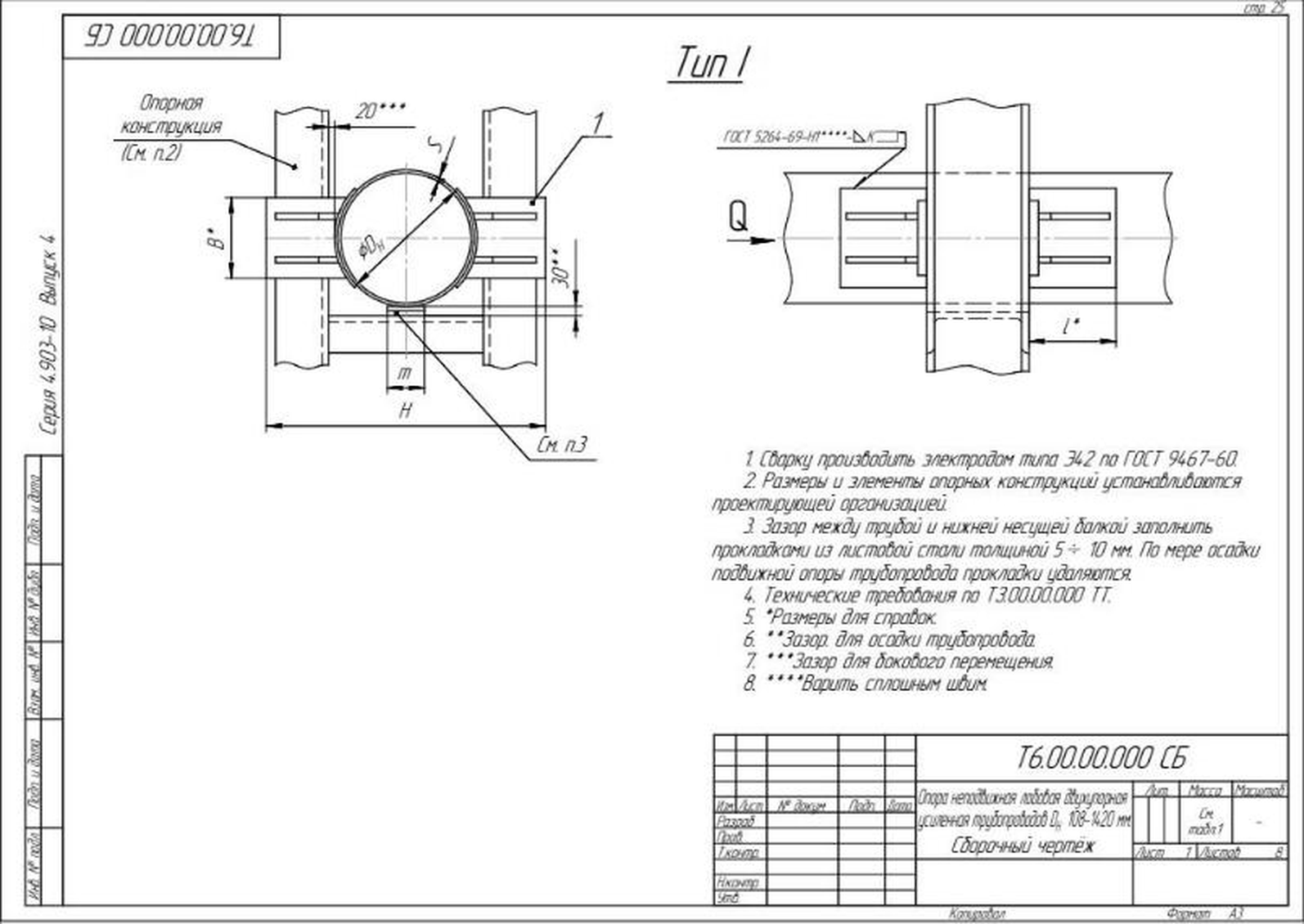

Опора Т6. Двухупорная усиленная, Дн 108-1420 мм. Первый лист раздела.

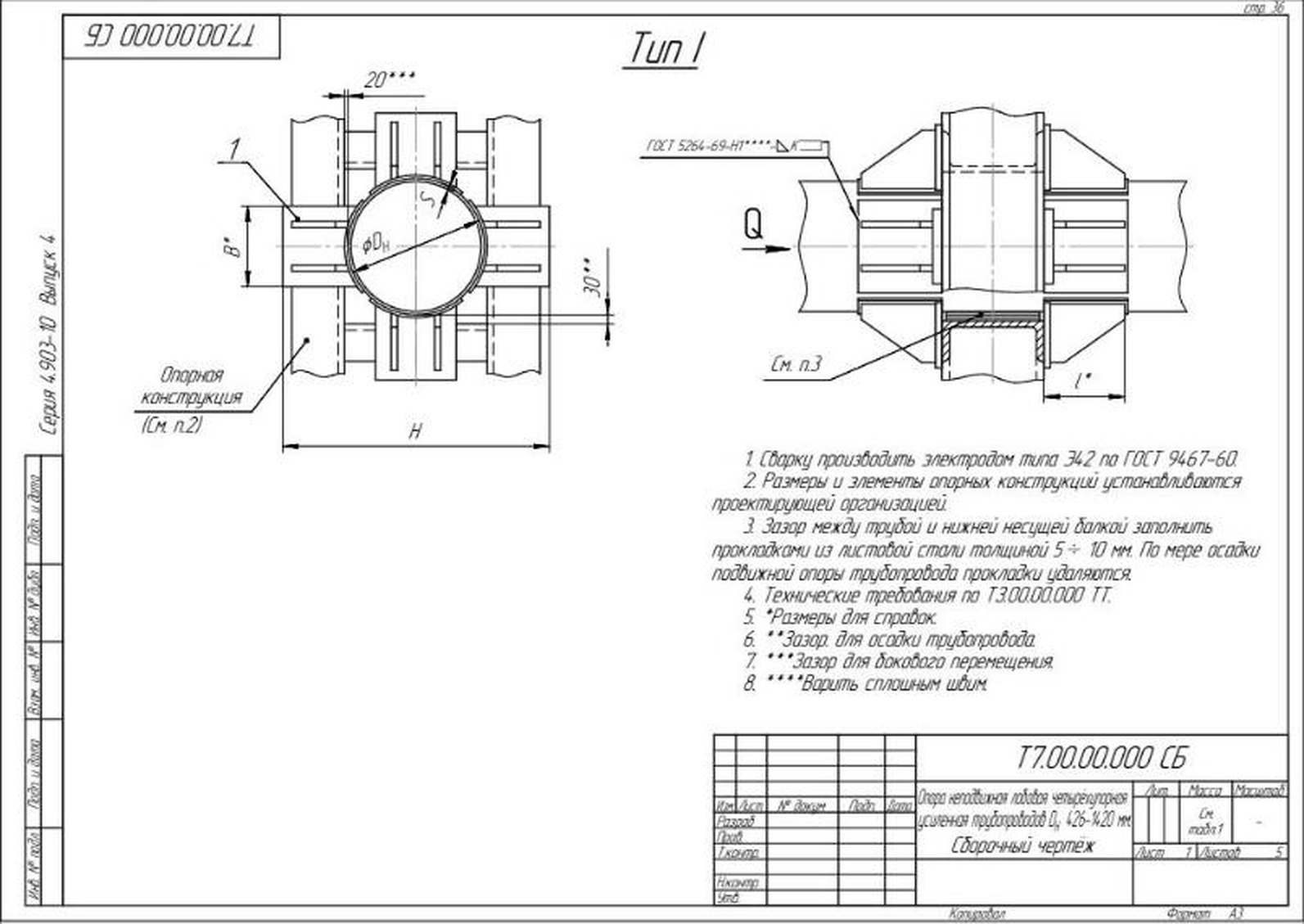

Опора Т7. Четырёхупорная усиленная, Дн 426-1420 мм. Первый лист раздела.

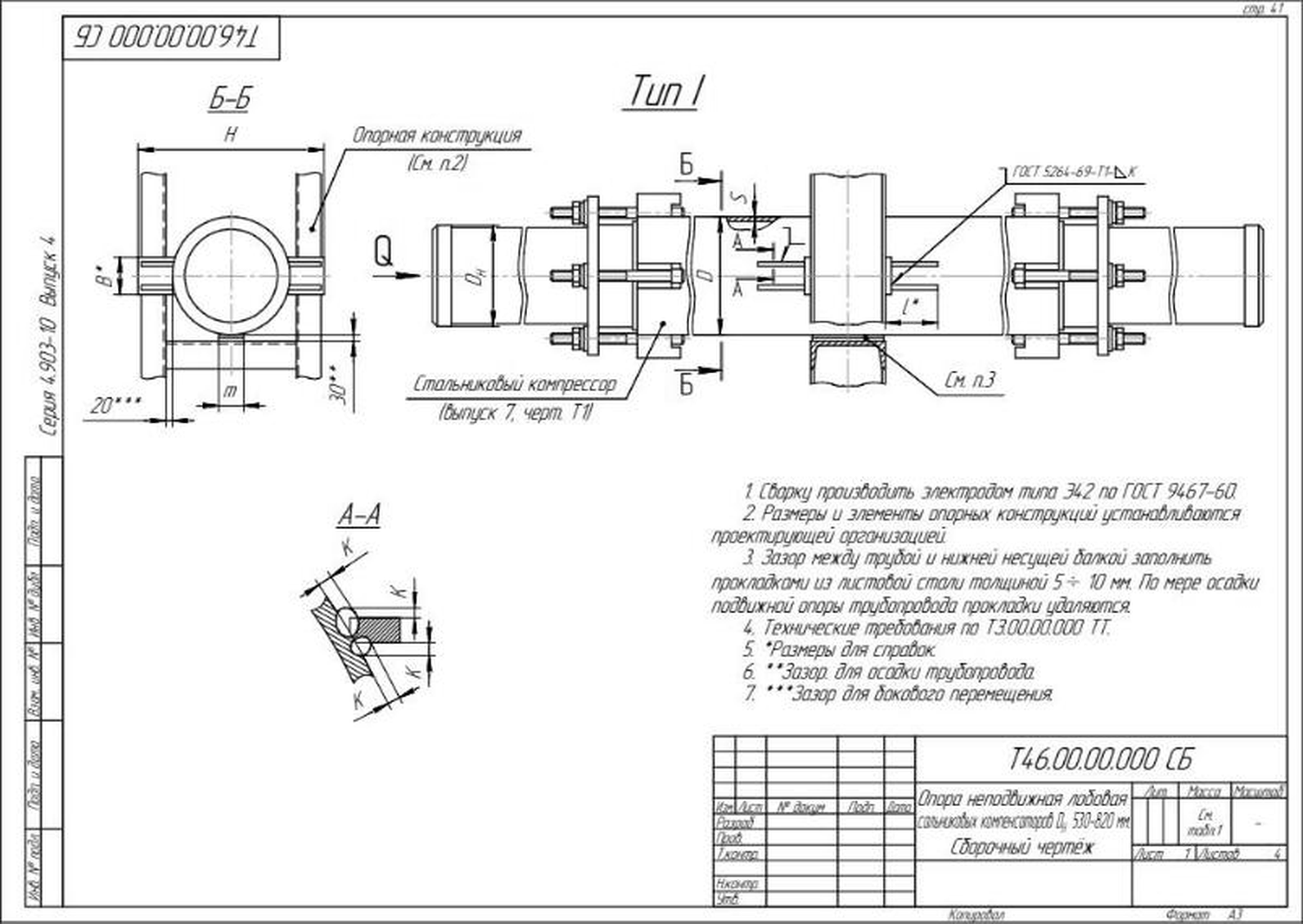

Опора Т46. Для сальниковых компенсаторов, Дн 530-820 мм. Первый лист раздела.

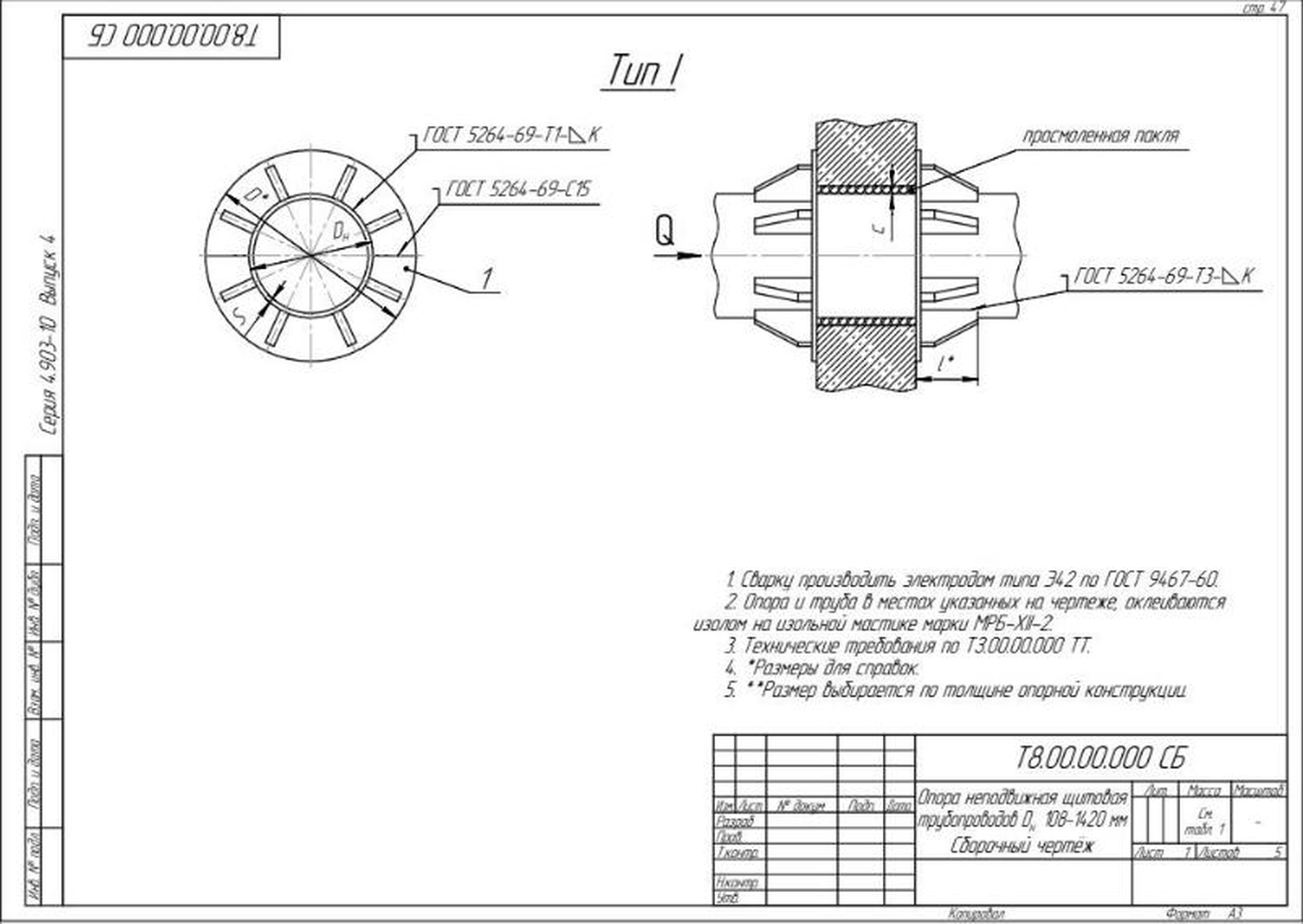

Опора Т8. Щитовая, Дн 108-1420 мм. Первый лист раздела.

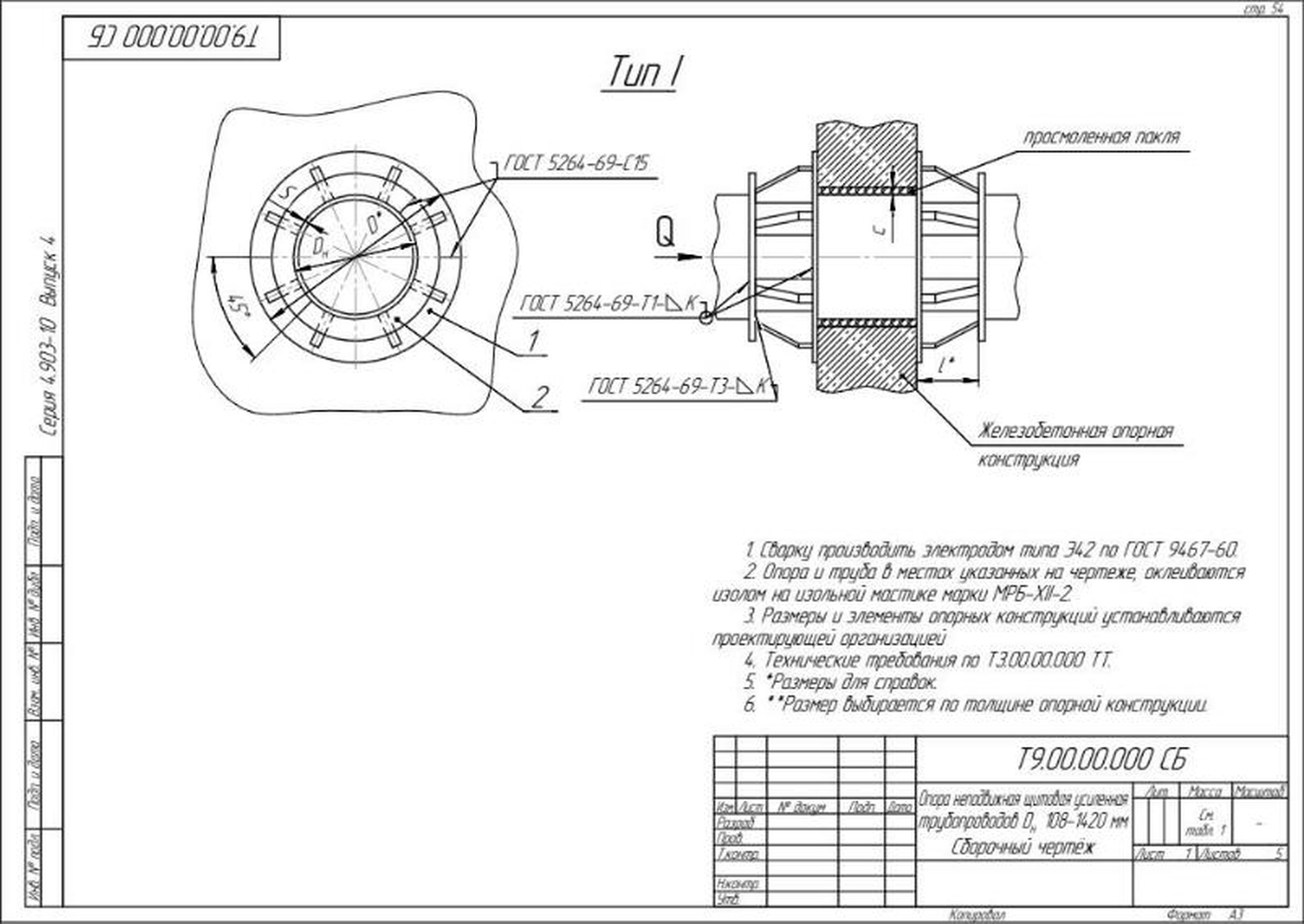

Опора Т9. Щитовая усиленная, Дн 426-1420 мм. Первый лист раздела.

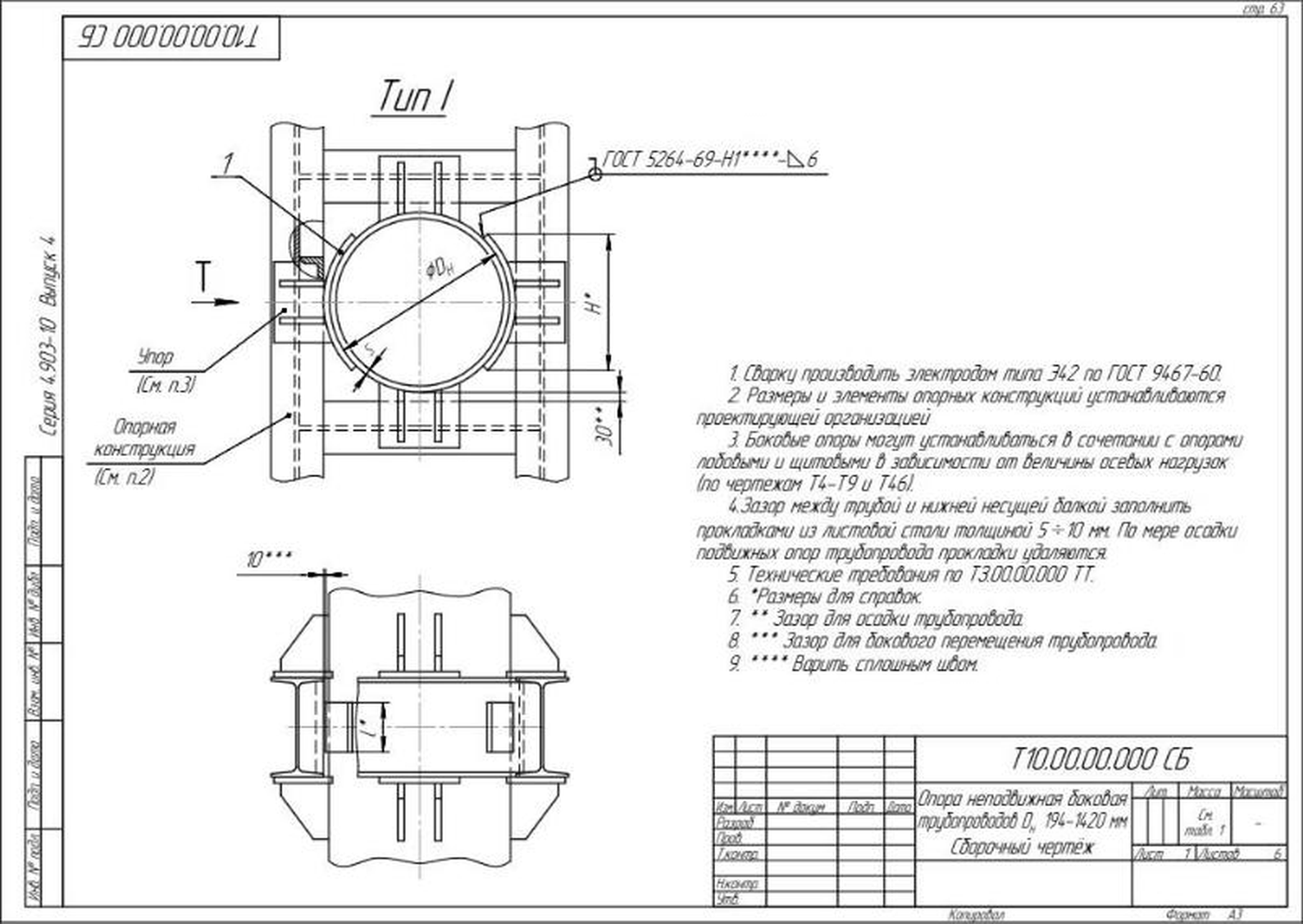

Опора Т10. Боковая, Дн 194-1420 мм. Первый лист раздела.

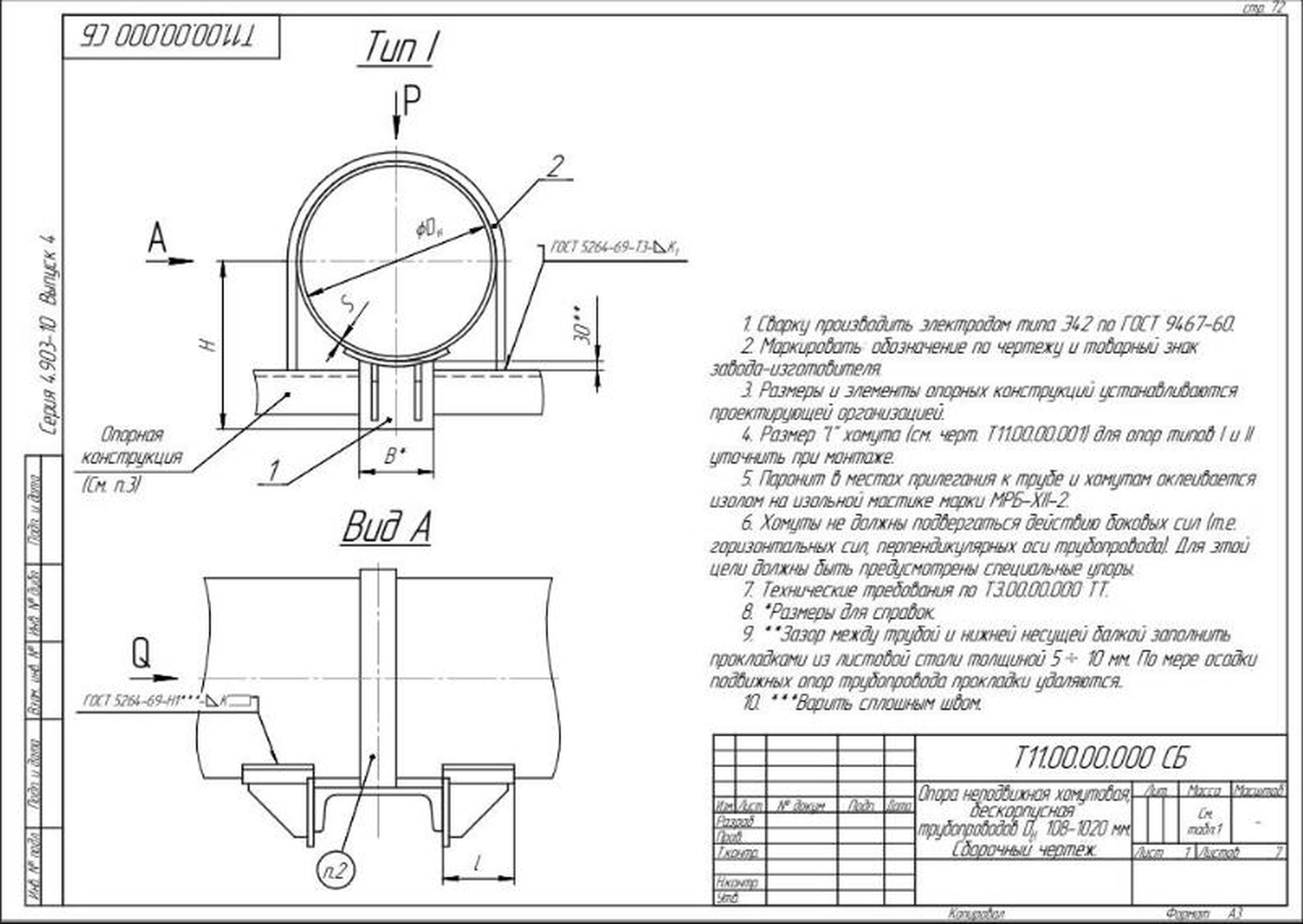

Опора Т11. Хомутовая бескорпусная, Дн 108-1020 мм. Первый лист раздела.

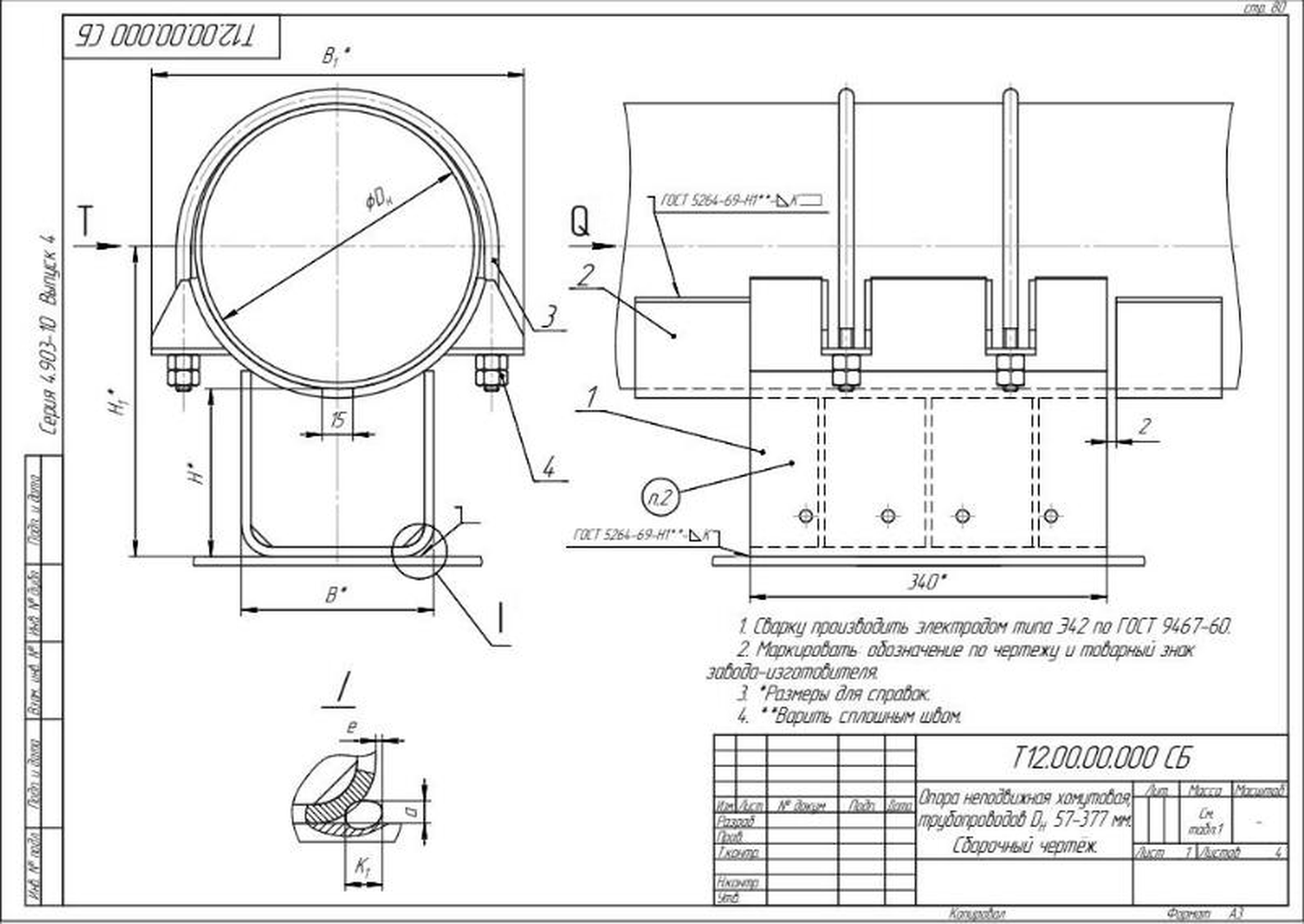

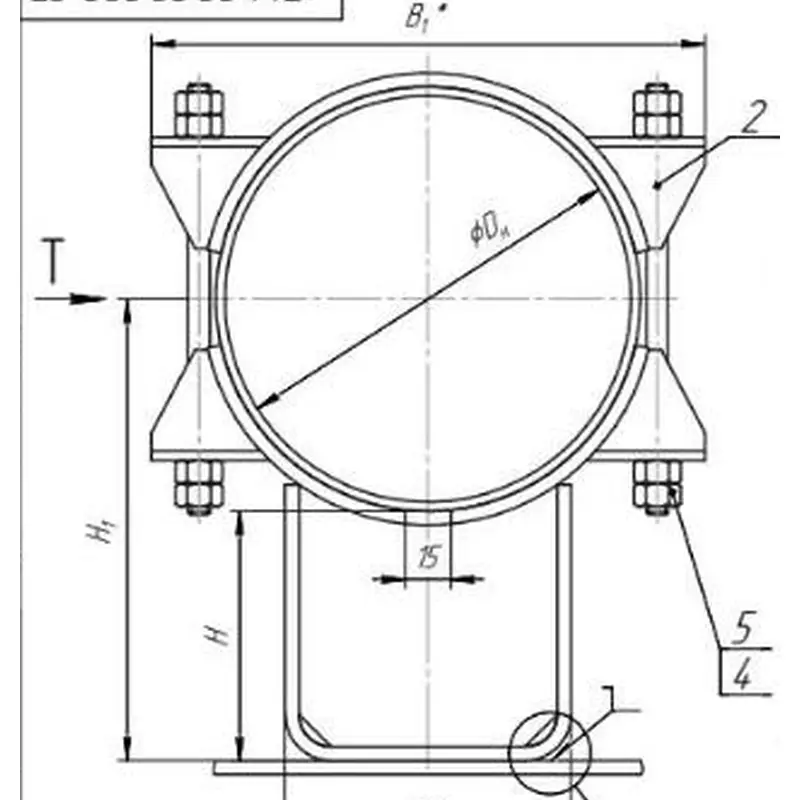

Опора Т12. Хомутовая, Дн 57-377 мм. Первый лист раздела.

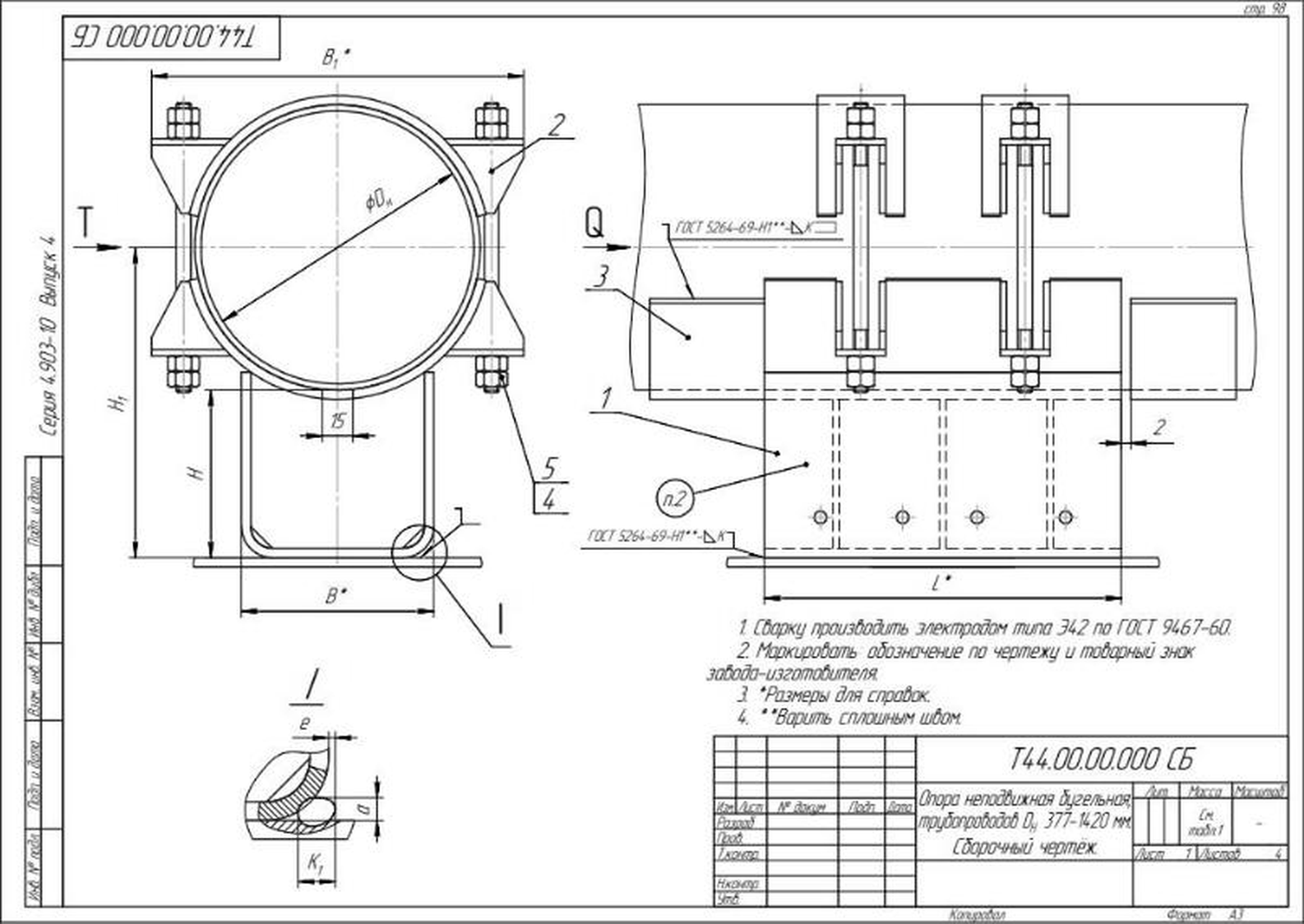

Опора Т44. Бугельная, Дн 377-1420 мм. Первый лист раздела.
Как изготавливаем
- Упоры, рёбра и щиты режем на лазере или плазме из листа
- Хомуты и бугели гнём, резьбу нарезаем под гайки
- Сварка в своём цеху, маркировка по обозначению серии
- Контроль геометрии и сварных швов
- Материал по проекту или по серии
Что вы получаете
- Опоры по серии 4.903-10 вып. 4 нужного типа и исполнения
- Комплектация хомутами, болтами и гайками
- Паспорт или сертификат качества на партию
- Грунтовка, окраска или горячее цинкование на специализированном предприятии
- Отгрузка вместе с подвижными опорами и металлоконструкциями
Частые вопросы о неподвижных опорах 4.903-10
Где применяют неподвижные опоры серии 4.903-10 вып. 4?
В тепловых сетях с условным проходом Dу 25-1400 мм, давлением до 64 кгс/см² и температурой теплоносителя до 440 °С. Опоры закрепляют трубу в точке и передают на строительные конструкции осевые и боковые усилия от температурных деформаций и компенсаторов.
Серия действует?
Выпуск 4 введён в 1972 году, позже заменён серией 5.903-13 вып. 7-95. Марки по 4.903-10 до сих пор встречаются в проектах и спецификациях. Изготавливаем опоры по обеим сериям, при необходимости сверим замену марок.
Чем лобовые опоры Т4-Т7 отличаются от щитовых Т8, Т9?
Лобовые опоры приваривают к трубе упорами и устанавливают на балку или стойку. Щитовые выполняют в виде стального щита, через который проходит труба; щит замоноличивают в бетон камеры. Щитовые воспринимают наибольшие осевые усилия, у Т9 до 485 тс.
Как подобрать тип по нагрузке?
Определите наружный диаметр трубы и расчётное осевое усилие из проекта, затем выберите тип по сводной таблице нагрузок. Боковое усилие для Т4-Т9 и Т46 не должно превышать 30% осевого; при большем боковом усилии применяют Т10, Т11, Т12 или Т44.
Почему нагрузка зависит от толщины стенки трубы?
Упоры привариваются к трубе, и допускаемое усилие ограничено прочностью стенки. В серии нагрузки даны для определённых толщин, для промежуточных значений нагрузку пересчитывают пропорционально квадрату толщины стенки.
Как записать опору в спецификации?
Наименование, Дн и толщина стенки трубы, исполнение и марка по серии. Например: ОПОРА ЛОБОВАЯ 219х6-I-Т4.05 или ОПОРА НЕПОДВИЖНАЯ 219 - Т3.11. Если сомневаетесь, пришлите лист спецификации, сверим марки до запуска.
Можно изготовить опору с изменениями?
Да, по чертежу проекта или с изменением высоты, материала и покрытия по согласованию с проектировщиком. Покрытие: грунтовка, окраска или горячее цинкование на специализированном предприятии.
