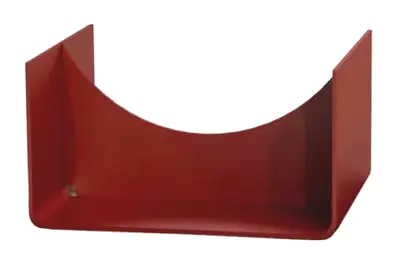

Опора КП ОСТ 36-146-88 Дн 57-1420 корпусная приварная
Изготавливаем корпусные приварные опоры типа КП по ОСТ 36-146-88 для стальных технологических трубопроводов на Ру до 10 МПа, Дн 57-1420 мм. Корпус из гнутого или сварного профиля приваривается к трубе и скользит по опорной конструкции. Подвижное и неподвижное применение, высота 100 или 150 мм, длина 170, 340 или 680 мм.
Размеры, масса и нагрузки опор КП
Данные по таблице 4 ОСТ 36-146-88. Qy: допускаемая вертикальная нагрузка, Pz: допускаемая осевая нагрузка при боковой Px. Прочерк: осевая нагрузка не допускается, исполнение работает как подвижная опора. Исполнения Б и БС с подушкой, АС и БС со сварным корпусом (черт. 4).
| Дн, мм | Исполнение | h, мм | Масса, кг | Qy, кН | Pz при Px = Pz, кН | Pz при Px = 0,5Pz, кН |
|---|---|---|---|---|---|---|
| 57 | А11 | 100 | 1,3 | 2,5 | 5,5 | 8 |
| А12 | 100 | 2,6 | 2,5 | 15 | 15 | |
| А21 | 150 | 1,3 | 2,5 | 5,5 | 8 | |
| А22 | 150 | 3,6 | 2,5 | 15 | 15 | |
| 76 | А11 | 100 | 1,3 | 3,0 | 5,5 | 8 |
| А12 | 100 | 2,5 | 3,0 | 15 | 15 | |
| А21 | 150 | 1,8 | 3,0 | 5,5 | 8 | |
| А22 | 150 | 3,5 | 3,0 | 15 | 15 | |
| 89 | А11 | 100 | 1,2 | 5,0 | 5,5 | 8 |
| А12 | 100 | 2,5 | 5,0 | 15 | 15 | |
| А21 | 150 | 1,3 | 5,0 | 5,5 | 8 | |
| А22 | 150 | 3,5 | 5,0 | 15 | 15 | |
| 108 | А11 | 100 | 1,5 | 6,0 | 10 | 13 |
| А12 | 100 | 3,0 | 6,0 | 30 | 45 | |
| А21 | 150 | 2,1 | 6,0 | 8 | 10 | |
| А22 | 150 | 4,2 | 6,0 | 25 | 38 | |
| 133 | А11 | 100 | 1,5 | 8,0 | 10 | 13 |
| А12 | 100 | 3,0 | 8,0 | 30 | 45 | |
| А21 | 150 | 2,0 | 8,0 | 8 | 10 | |
| А22 | 150 | 4,1 | 8,0 | 25 | 38 | |
| 159 | А11 | 100 | 1,5 | 10 | 10 | 13 |
| А12 | 100 | 3,0 | 10 | 30 | 45 | |
| А21 | 150 | 2,0 | 10 | 8 | 10 | |
| А22 | 150 | 4,1 | 10 | 25 | 38 | |
| 219 | А11 | 100 | 2,7 | 25 | - | - |
| А12 | 100 | 6,1 | 25 | 60 | 85 | |
| А13 | 100 | 11,0 | 25 | 80 | 110 | |
| Б12 | 100 | 7,0 | 25 | 60 | 85 | |
| Б13 | 100 | 11,9 | 25 | 80 | 110 | |
| А21 | 150 | 3,4 | 25 | - | - | |
| А22 | 150 | 7,3 | 25 | 50 | 70 | |
| А23 | 150 | 13,3 | 25 | 70 | 95 | |
| Б22 | 150 | 8,2 | 25 | 50 | 70 | |
| Б23 | 150 | 14,2 | 25 | 70 | 95 | |
| 273 | А11 | 100 | 2,6 | 25 | - | - |
| А12 | 100 | 7,1 | 40 | 60 | 85 | |
| А13 | 100 | 13,3 | 40 | 80 | 110 | |
| Б12 | 100 | 8,1 | 40 | 60 | 85 | |
| Б13 | 100 | 14,3 | 40 | 80 | 110 | |
| А21 | 150 | 3,2 | 25 | - | - | |
| А22 | 150 | 9,0 | 40 | 50 | 70 | |
| А23 | 150 | 16,6 | 40 | 70 | 95 | |
| Б22 | 150 | 10,0 | 40 | 50 | 70 | |
| Б23 | 150 | 17,6 | 40 | 70 | 95 | |
| 325 | А11 | 100 | 3,3 | 50 | - | - |
| А12 | 100 | 6,9 | 70 | 60 | 85 | |
| А13 | 100 | 12,8 | 70 | 80 | 110 | |
| Б12 | 100 | 7,9 | 70 | 60 | 85 | |
| Б13 | 100 | 13,8 | 70 | 80 | 110 | |
| А21 | 150 | 4,2 | 50 | - | - | |
| А22 | 150 | 8,7 | 70 | 50 | 70 | |
| А23 | 150 | 16,2 | 70 | 70 | 95 | |
| Б22 | 150 | 9,7 | 70 | 50 | 70 | |
| Б23 | 150 | 17,2 | 70 | 70 | 95 | |
| 377 | А11 | 100 | 3,2 | 50 | - | - |
| А12 | 100 | 6,7 | 70 | 60 | 85 | |
| А13 | 100 | 12,5 | 70 | 80 | 110 | |
| Б12 | 100 | 7,7 | 70 | 60 | 85 | |
| Б13 | 100 | 13,5 | 70 | 80 | 110 | |
| А21 | 150 | 4,1 | 50 | - | - | |
| А22 | 150 | 8,6 | 70 | 50 | 70 | |
| А23 | 150 | 15,7 | 70 | 70 | 95 | |
| Б22 | 150 | 9,6 | 70 | 50 | 70 | |
| Б23 | 150 | 16,7 | 70 | 70 | 95 | |
| 426 | А11 | 100 | 4,6 | 60 | - | - |
| А12 | 100 | 9,8 | 80 | 90 | 125 | |
| А13 | 100 | 18,3 | 80 | 120 | 170 | |
| Б12 | 100 | 11,2 | 80 | 90 | 125 | |
| Б13 | 100 | 19,7 | 80 | 120 | 170 | |
| А21 | 150 | 6,1 | 60 | - | - | |
| А22 | 150 | 12,5 | 80 | 80 | 110 | |
| А23 | 150 | 23,2 | 80 | 105 | 150 | |
| Б22 | 150 | 13,9 | 80 | 80 | 110 | |
| Б23 | 150 | 24,6 | 80 | 105 | 150 | |
| 530 | А11 | 100 | 6,3 | 80 | - | - |
| А12 | 100 | 13,7 | 120 | 110 | 145 | |
| А13 | 100 | 25,1 | 120 | 150 | 200 | |
| Б12 | 100 | 16,4 | 120 | 110 | 145 | |
| Б13 | 100 | 27,8 | 120 | 150 | 200 | |
| А21 | 150 | 8,0 | 80 | - | - | |
| А22 | 150 | 17,1 | 120 | 100 | 130 | |
| А23 | 150 | 30,9 | 120 | 140 | 180 | |
| Б22 | 150 | 19,8 | 120 | 100 | 130 | |
| Б23 | 150 | 33,6 | 120 | 140 | 180 | |
| 630 | А11 | 100 | 6,2 | 80 | - | - |
| А12 | 100 | 13,3 | 120 | 110 | 145 | |
| А13 | 100 | 24,4 | 120 | 150 | 200 | |
| Б12 | 100 | 16,0 | 120 | 110 | 145 | |
| Б13 | 100 | 27,1 | 120 | 150 | 200 | |
| А21 | 150 | 7,9 | 80 | - | - | |
| А22 | 150 | 16,6 | 120 | 100 | 130 | |
| А23 | 150 | 30,2 | 120 | 140 | 180 | |
| Б22 | 150 | 19,3 | 120 | 100 | 130 | |
| Б23 | 150 | 32,9 | 120 | 140 | 180 | |
| 820 | А12 | 100 | 17,0 | 200 | 125 | 160 |
| А13 | 100 | 31,1 | 200 | 175 | 220 | |
| Б12 | 100 | 20,5 | 200 | 125 | 160 | |
| Б13 | 100 | 34,6 | 200 | 175 | 220 | |
| А22 | 150 | 21,3 | 200 | 115 | 150 | |
| А23 | 150 | 38,8 | 200 | 165 | 210 | |
| Б22 | 150 | 24,8 | 200 | 115 | 150 | |
| Б23 | 150 | 42,3 | 200 | 165 | 210 | |
| 1020 | А12 | 100 | 27,6 | 340 | 140 | 175 |
| А13 | 100 | 49,3 | 340 | 200 | 250 | |
| Б12 | 100 | 37,3 | 340 | 140 | 175 | |
| Б13 | 100 | 59,0 | 340 | 200 | 250 | |
| А22 | 150 | 33,3 | 340 | 130 | 165 | |
| А23 | 150 | 59,0 | 340 | 185 | 235 | |
| Б22 | 150 | 43,0 | 340 | 130 | 165 | |
| Б23 | 150 | 68,7 | 340 | 185 | 235 | |
| 1220 | А12 | 100 | 26,8 | 400 | 140 | 175 |
| А13 | 100 | 47,9 | 400 | 200 | 250 | |
| Б12 | 100 | 36,4 | 400 | 140 | 175 | |
| Б13 | 100 | 57,5 | 400 | 200 | 250 | |
| А22 | 150 | 32,5 | 400 | 130 | 165 | |
| А23 | 150 | 57,6 | 400 | 185 | 235 | |
| Б22 | 150 | 42,1 | 400 | 130 | 165 | |
| Б23 | 150 | 67,2 | 400 | 185 | 235 | |
| 1420 | А12 | 100 | 32,5 | 450 | 150 | 190 |
| А13 | 100 | 58,2 | 450 | 210 | 270 | |
| Б12 | 100 | 44,3 | 450 | 150 | 190 | |
| Б13 | 100 | 70,0 | 450 | 210 | 270 | |
| А22 | 150 | 39,5 | 450 | 140 | 180 | |
| А23 | 150 | 70,3 | 450 | 200 | 250 | |
| Б22 | 150 | 51,3 | 450 | 140 | 180 | |
| Б23 | 150 | 82,1 | 450 | 200 | 250 |
- А: штампованный или гнутый корпус; АС: сварной корпус
- Б и БС: корпус с подушкой между трубой и опорой
- Первая цифра: высота h от основания до низа трубы, 1 = 100 мм, 2 = 150 мм
- Вторая цифра: длина основания, 1 = 170 мм (перемещение до 90 мм), 2 = 340 мм (до 250 мм), 3 = 680 мм (до 600 мм)
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 219-КП-А12-09Г2С-ОСТ 36-146-88
Опора КП исполнения А12 из стали 09Г2С для трубы Дн 219 мм.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор КП из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

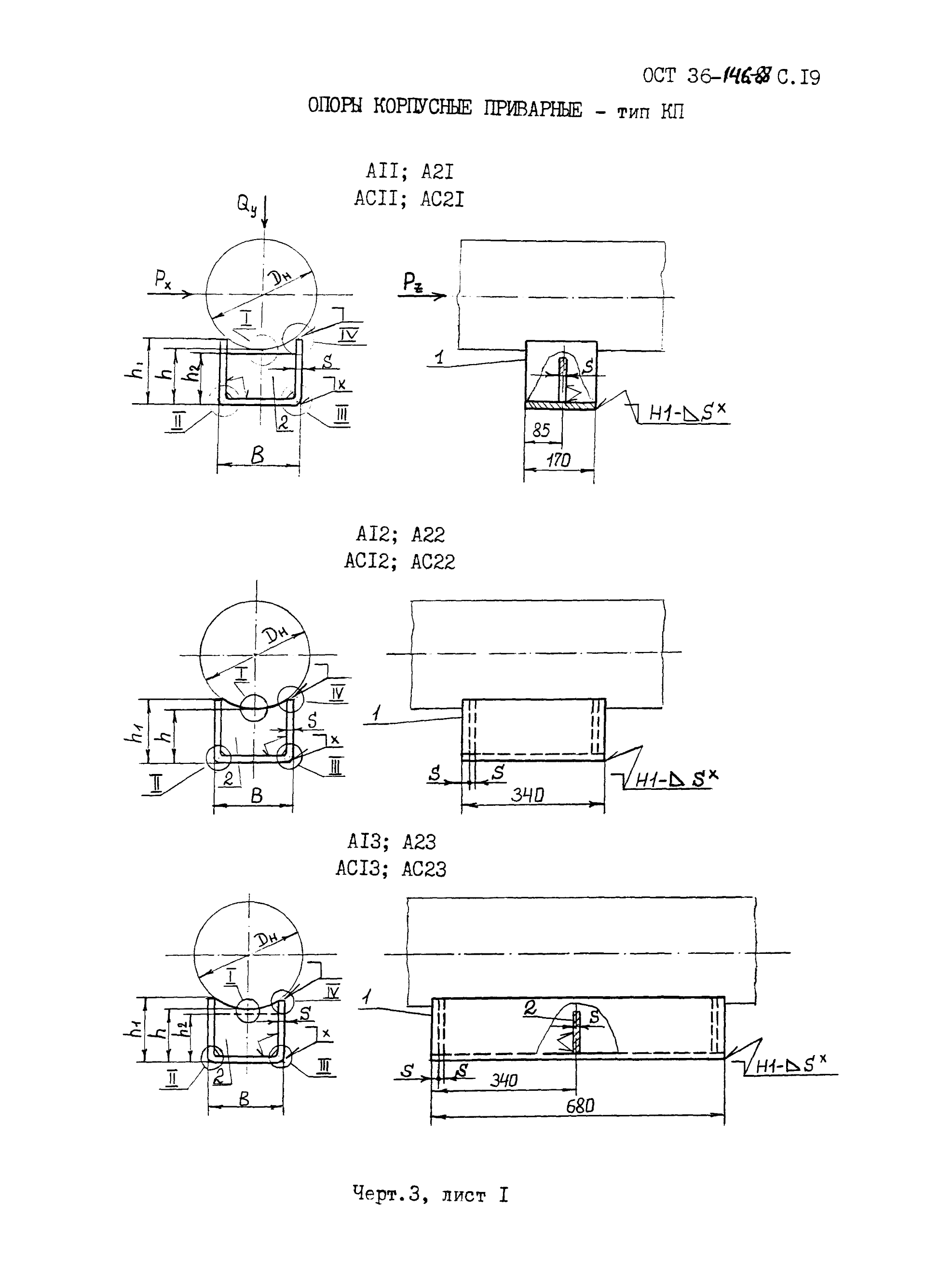

Черт. 3, лист 1. Исполнения А11, А21, А12, А22, А13, А23 и сварные АС.

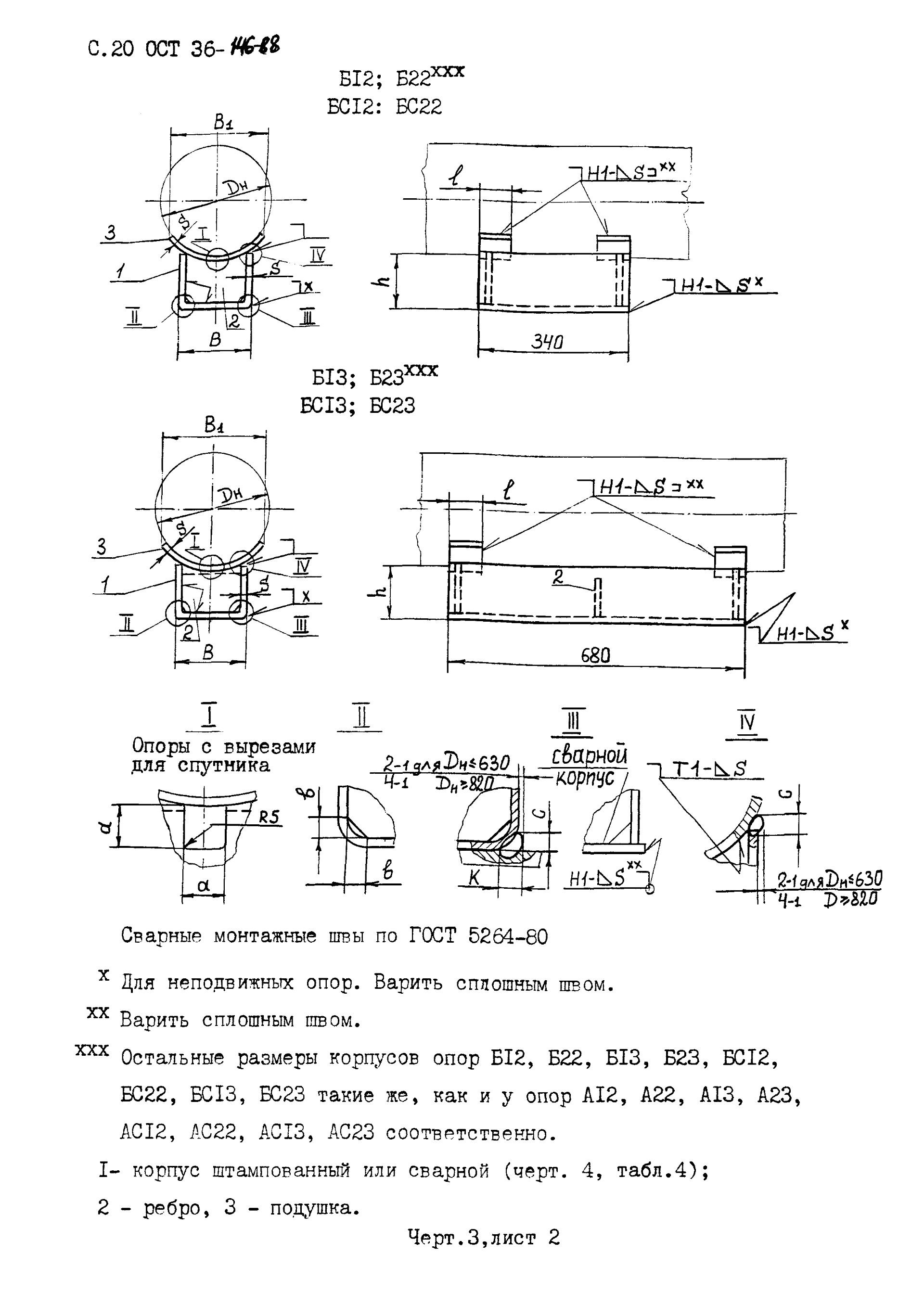

Черт. 3, лист 2. Исполнения Б и БС с подушкой, сварные швы.

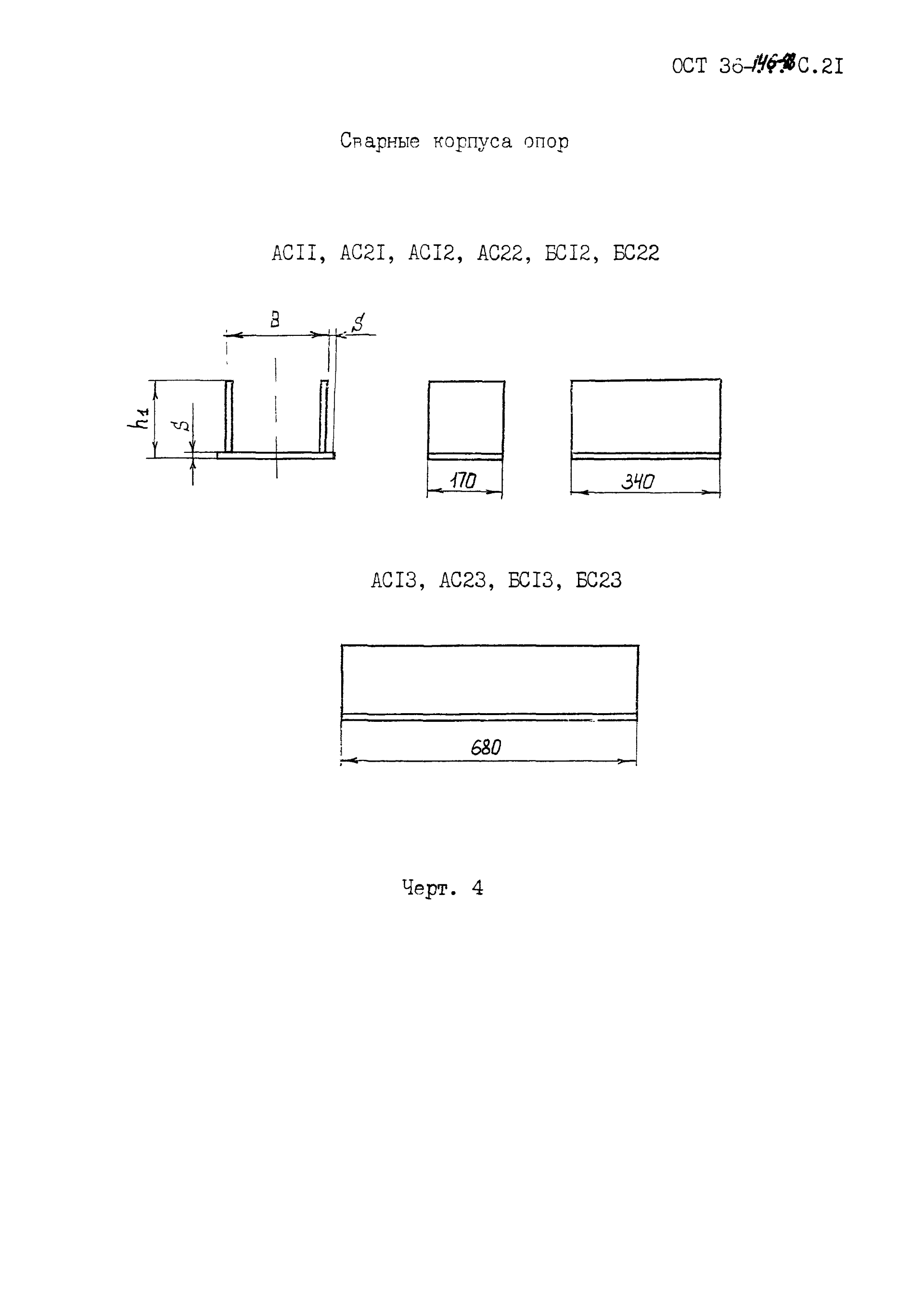

Черт. 4. Сварные корпуса для исполнений АС и БС.

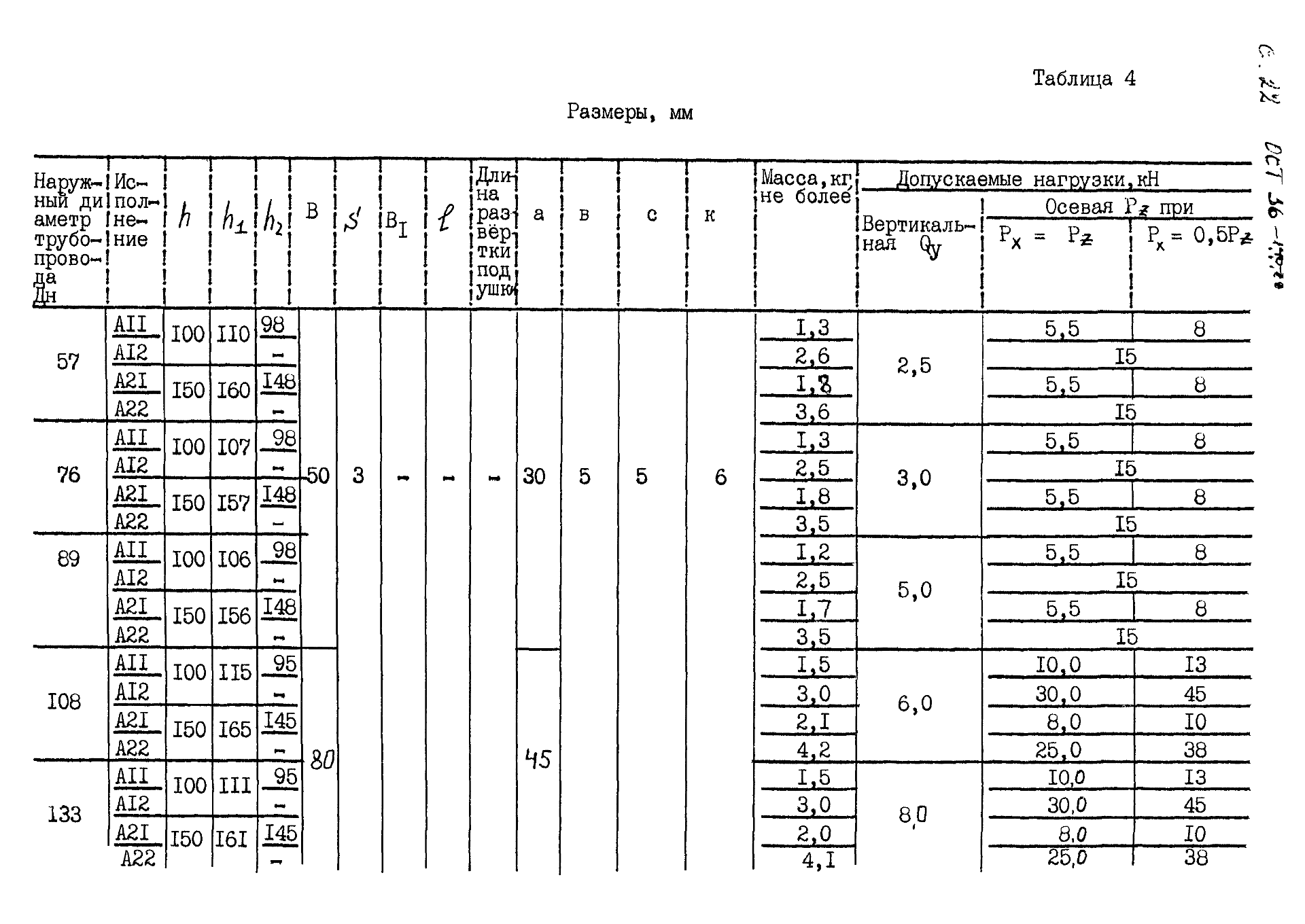

Таблица 4, начало: размеры, масса и допускаемые нагрузки.
Как устроена опора
- Корпус П-образного профиля: штампованный, гнутый или сварной
- Корпус приваривается к трубе по ГОСТ 5264-80, для неподвижных опор сплошным швом
- Подушка в исполнениях Б и БС из той же стали, что и труба
- Высота 100 или 150 мм, длина 170, 340 или 680 мм
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре КП ОСТ 36-146-88
Чем исполнение А отличается от Б?
У исполнений А корпус приваривается к трубе напрямую. У исполнений Б между трубой и корпусом ставится подушка из той же стали, что и труба. Исполнения Б есть для Дн 219-1420 мм.
Что значат цифры в исполнении А12?
Первая цифра задаёт высоту опоры: 1 означает 100 мм, 2 означает 150 мм. Вторая цифра задаёт длину основания: 1 означает 170 мм, 2 означает 340 мм, 3 означает 680 мм. Чем больше тепловое перемещение трубы, тем длиннее опора.
Опора КП подвижная или неподвижная?
Тип КП применяется в обоих вариантах. Для неподвижной опоры корпус приваривается к трубе сплошным швом. Исполнения А11 и А21 на Дн 219 и больше осевую нагрузку не держат и работают только как подвижные.
Какую нагрузку держит опора КП?
Вертикальная нагрузка Qy по таблице 4 от 2,5 кН для Дн 57 до 450 кН для Дн 1420. Осевая нагрузка Pz зависит от исполнения и боковой силы, до 270 кН у Б13 на Дн 1420.
Из какой стали делают опоры КП?
По ОСТ 36-146-88: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Подушки делают из той же марки стали, что и трубопровод.
Есть ли опоры КП со сварным корпусом?
Да, это исполнения АС и БС. Корпус собирается сваркой по черт. 4 стандарта. Их делают при небольших партиях или по согласованию с заказчиком.
