Опоры трубопроводов / Серия 5.903-13 вып. 8-95 / ТС-626
Серия 5.903-13 · Выпуск 8-95 · Собственный завод в СПб с 2004 года

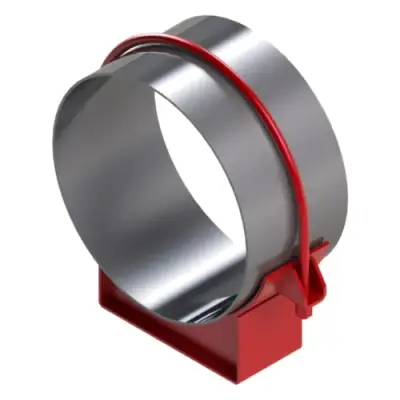

Опора ТС-626 Дн 108-1420 скользящая хомутовая
Изготавливаем скользящие хомутовые опоры ТС-626.00.000 по рабочим чертежам серии 5.903-13, выпуск 8-95: 126 исполнений для труб Дн 108-1420 мм. Труба лежит на корпусе опоры и крепится хомутами, опора скользит по опорной конструкции при тепловых перемещениях.
126 исполн.для Дн 108-1420 мм
22-600 кНнаибольшая вертикальная нагрузка
3,6-225,8 кгмасса по серии
01 · Исполнения
Таблица исполнений ТС-626.00.000
Данные по сборочному чертежу ТС-626.00.000 СБ серии 5.903-13 вып. 8-95, размеры в мм, для справок. Рис. 1: один хомут, корпус 170 мм. Рис. 2: два хомута, корпус 340 мм. Рис. 3: два хомута, корпус 680 мм.
| Обозначение | Дн, мм | Рис. | L | Нагрузка, кН (кгс) | H | H1 | B | B1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ТС-626.00.000 | 108 | 1 | 170 | 22 (2200) | 100 | 160 | 90 | 170 | 3,6 |
| ТС-626.00.000-001 | 108 | 1 | 170 | 22 (2200) | 150 | 210 | 90 | 170 | 4,4 |
| ТС-626.00.000-002 | 108 | 1 | 170 | 22 (2200) | 200 | 270 | 90 | 170 | 5,9 |
| ТС-626.00.000-003 | 133 | 1 | 170 | 22 (2200) | 100 | 167 | 110 | 190 | 4,7 |
| ТС-626.00.000-004 | 133 | 1 | 170 | 22 (2200) | 150 | 217 | 110 | 190 | 5,1 |
| ТС-626.00.000-005 | 133 | 1 | 170 | 22 (2200) | 200 | 267 | 110 | 190 | 5,9 |
| ТС-626.00.000-006 | 159 | 1 | 170 | 22 (2200) | 100 | 180 | 140 | 222 | 5,3 |
| ТС-626.00.000-007 | 159 | 1 | 170 | 22 (2200) | 150 | 230 | 140 | 222 | 6,2 |
| ТС-626.00.000-008 | 159 | 1 | 170 | 22 (2200) | 200 | 280 | 140 | 222 | 7,2 |
| ТС-626.00.000-009 | 194 | 1 | 170 | 22 (2200) | 100 | 200 | 180 | 232 | 6,3 |
| ТС-626.00.000-010 | 194 | 1 | 170 | 22 (2200) | 150 | 250 | 180 | 232 | 7,3 |
| ТС-626.00.000-011 | 194 | 1 | 170 | 22 (2200) | 200 | 300 | 180 | 232 | 8,3 |
| ТС-626.00.000-012 | 219 | 1 | 170 | 22 (2200) | 100 | 215 | 180 | 305 | 7,1 |
| ТС-626.00.000-013 | 219 | 1 | 170 | 22 (2200) | 150 | 265 | 180 | 305 | 8,1 |
| ТС-626.00.000-014 | 219 | 1 | 170 | 22 (2200) | 200 | 315 | 180 | 305 | 9,0 |
| ТС-626.00.000-015 | 273 | 1 | 170 | 22 (2200) | 100 | 240 | 180 | 355 | 8,3 |
| ТС-626.00.000-016 | 273 | 1 | 170 | 22 (2200) | 150 | 290 | 180 | 355 | 9,3 |
| ТС-626.00.000-017 | 273 | 1 | 170 | 22 (2200) | 200 | 340 | 180 | 355 | 10,2 |
| ТС-626.00.000-018 | 325 | 1 | 170 | 70 (7000) | 100 | 266 | 280 | 400 | 12,4 |
| ТС-626.00.000-019 | 325 | 1 | 170 | 70 (7000) | 150 | 316 | 280 | 400 | 13,8 |
| ТС-626.00.000-020 | 325 | 1 | 170 | 70 (7000) | 200 | 366 | 280 | 400 | 15,2 |
| ТС-626.00.000-021 | 377 | 1 | 170 | 70 (7000) | 100 | 292 | 280 | 475 | 13,5 |
| ТС-626.00.000-022 | 377 | 1 | 170 | 70 (7000) | 150 | 342 | 280 | 475 | 15,1 |
| ТС-626.00.000-023 | 377 | 1 | 170 | 70 (7000) | 200 | 392 | 280 | 475 | 16,4 |
| ТС-626.00.000-024 | 426 | 1 | 170 | 70 (7000) | 100 | 318 | 280 | 520 | 13,6 |
| ТС-626.00.000-025 | 426 | 1 | 170 | 70 (7000) | 150 | 368 | 280 | 520 | 15,1 |
| ТС-626.00.000-026 | 426 | 1 | 170 | 70 (7000) | 200 | 418 | 280 | 520 | 17,4 |
| ТС-626.00.000-027 | 480 | 1 | 170 | 125 (12500) | 100 | 345 | 380 | 565 | 23,4 |
| ТС-626.00.000-028 | 480 | 1 | 170 | 125 (12500) | 150 | 395 | 380 | 565 | 25,9 |
| ТС-626.00.000-029 | 480 | 1 | 170 | 125 (12500) | 200 | 445 | 380 | 565 | 28,4 |
| ТС-626.00.000-030 | 530 | 1 | 170 | 125 (12500) | 100 | 370 | 380 | 620 | 23,7 |
| ТС-626.00.000-031 | 530 | 1 | 170 | 125 (12500) | 150 | 420 | 380 | 620 | 26,2 |
| ТС-626.00.000-032 | 530 | 1 | 170 | 125 (12500) | 200 | 470 | 380 | 620 | 28,7 |
| ТС-626.00.000-033 | 630 | 1 | 170 | 125 (12500) | 100 | 420 | 380 | 735 | 27,0 |
| ТС-626.00.000-034 | 630 | 1 | 170 | 125 (12500) | 150 | 470 | 380 | 735 | 29,5 |
| ТС-626.00.000-035 | 630 | 1 | 170 | 125 (12500) | 200 | 520 | 380 | 735 | 32,2 |
| ТС-626.00.000-036 | 194 | 2 | 340 | 22 (2200) | 100 | 200 | 180 | 232 | 10,5 |
| ТС-626.00.000-037 | 194 | 2 | 340 | 22 (2200) | 150 | 250 | 180 | 232 | 12,3 |
| ТС-626.00.000-038 | 194 | 2 | 340 | 22 (2200) | 200 | 300 | 180 | 232 | 14,1 |
| ТС-626.00.000-039 | 219 | 2 | 340 | 22 (2200) | 100 | 215 | 180 | 305 | 11,9 |
| ТС-626.00.000-040 | 219 | 2 | 340 | 22 (2200) | 150 | 265 | 180 | 305 | 12,8 |
| ТС-626.00.000-041 | 219 | 2 | 340 | 22 (2200) | 200 | 315 | 180 | 305 | 15,4 |
| ТС-626.00.000-042 | 273 | 2 | 340 | 22 (2200) | 100 | 240 | 180 | 355 | 12,7 |
| ТС-626.00.000-043 | 273 | 2 | 340 | 22 (2200) | 150 | 290 | 180 | 355 | 14,7 |
| ТС-626.00.000-044 | 273 | 2 | 340 | 22 (2200) | 200 | 340 | 180 | 355 | 16,4 |
| ТС-626.00.000-045 | 325 | 2 | 340 | 70 (7000) | 100 | 265 | 280 | 400 | 19,5 |
| ТС-626.00.000-046 | 325 | 2 | 340 | 70 (7000) | 150 | 315 | 280 | 400 | 21,8 |
| ТС-626.00.000-047 | 325 | 2 | 340 | 70 (7000) | 200 | 365 | 280 | 400 | 24,2 |
| ТС-626.00.000-048 | 377 | 2 | 340 | 70 (7000) | 100 | 292 | 280 | 475 | 20,8 |
| ТС-626.00.000-049 | 377 | 2 | 340 | 70 (7000) | 150 | 342 | 280 | 475 | 23,7 |
| ТС-626.00.000-050 | 377 | 2 | 340 | 70 (7000) | 200 | 392 | 280 | 475 | 25,5 |
| ТС-626.00.000-051 | 426 | 2 | 340 | 70 (7000) | 100 | 318 | 280 | 520 | 22,7 |
| ТС-626.00.000-052 | 426 | 2 | 340 | 70 (7000) | 150 | 368 | 280 | 520 | 25,2 |
| ТС-626.00.000-053 | 426 | 2 | 340 | 70 (7000) | 200 | 418 | 280 | 520 | 27,5 |
| ТС-626.00.000-054 | 480 | 2 | 340 | 125 (12500) | 100 | 345 | 380 | 565 | 35,9 |
| ТС-626.00.000-055 | 480 | 2 | 340 | 125 (12500) | 150 | 395 | 380 | 565 | 40,0 |
| ТС-626.00.000-056 | 480 | 2 | 340 | 125 (12500) | 200 | 445 | 380 | 565 | 44,3 |
| ТС-626.00.000-057 | 530 | 2 | 340 | 125 (12500) | 100 | 370 | 380 | 620 | 36,3 |
| ТС-626.00.000-058 | 530 | 2 | 340 | 125 (12500) | 150 | 420 | 380 | 620 | 41,4 |
| ТС-626.00.000-059 | 530 | 2 | 340 | 125 (12500) | 200 | 470 | 380 | 620 | 45,6 |
| ТС-626.00.000-060 | 630 | 2 | 340 | 125 (12500) | 100 | 420 | 380 | 735 | 45,5 |
| ТС-626.00.000-061 | 630 | 2 | 340 | 125 (12500) | 150 | 470 | 380 | 735 | 49,7 |
| ТС-626.00.000-062 | 630 | 2 | 340 | 125 (12500) | 200 | 520 | 380 | 735 | 53,9 |
| ТС-626.00.000-063 | 720 | 2 | 340 | 220 (22000) | 100 | 465 | 500 | 835 | 59,6 |
| ТС-626.00.000-064 | 720 | 2 | 340 | 220 (22000) | 150 | 515 | 500 | 835 | 65,3 |
| ТС-626.00.000-065 | 720 | 2 | 340 | 220 (22000) | 200 | 565 | 500 | 835 | 70,8 |
| ТС-626.00.000-066 | 820 | 2 | 340 | 220 (22000) | 100 | 515 | 500 | 925 | 67,7 |
| ТС-626.00.000-067 | 820 | 2 | 340 | 220 (22000) | 150 | 565 | 500 | 925 | 70,8 |
| ТС-626.00.000-068 | 820 | 2 | 340 | 220 (22000) | 200 | 615 | 500 | 925 | 78,9 |
| ТС-626.00.000-069 | 920 | 2 | 340 | 360 (36000) | 100 | 565 | 500 | 1035 | 94,8 |
| ТС-626.00.000-070 | 920 | 2 | 340 | 360 (36000) | 150 | 615 | 500 | 1035 | 101,5 |
| ТС-626.00.000-071 | 920 | 2 | 340 | 360 (36000) | 200 | 665 | 500 | 1035 | 108,2 |
| ТС-626.00.000-072 | 1020 | 2 | 340 | 360 (36000) | 100 | 615 | 700 | 1145 | 122,5 |
| ТС-626.00.000-073 | 1020 | 2 | 340 | 360 (36000) | 150 | 665 | 700 | 1145 | 129,9 |
| ТС-626.00.000-074 | 1020 | 2 | 340 | 360 (36000) | 200 | 715 | 700 | 1145 | 140,7 |
| ТС-626.00.000-075 | 1220 | 2 | 340 | 480 (48000) | 100 | 715 | 700 | 1360 | 148,3 |
| ТС-626.00.000-076 | 1220 | 2 | 340 | 480 (48000) | 150 | 765 | 700 | 1360 | 156,9 |
| ТС-626.00.000-077 | 1220 | 2 | 340 | 480 (48000) | 200 | 815 | 700 | 1360 | 166,0 |
| ТС-626.00.000-078 | 1420 | 2 | 340 | 600 (60000) | 100 | 815 | 700 | 1575 | 163,8 |
| ТС-626.00.000-079 | 1420 | 2 | 340 | 600 (60000) | 150 | 865 | 700 | 1575 | 173,8 |
| ТС-626.00.000-080 | 1420 | 2 | 340 | 600 (60000) | 200 | 915 | 700 | 1575 | 184,2 |
| ТС-626.00.000-081 | 194 | 3 | 680 | 22 (2200) | 100 | 200 | 180 | 232 | 15,9 |
| ТС-626.00.000-082 | 194 | 3 | 680 | 22 (2200) | 150 | 250 | 180 | 232 | 18,9 |
| ТС-626.00.000-083 | 194 | 3 | 680 | 22 (2200) | 200 | 300 | 180 | 232 | 22,0 |
| ТС-626.00.000-084 | 219 | 3 | 680 | 22 (2200) | 100 | 215 | 180 | 305 | 15,9 |
| ТС-626.00.000-085 | 219 | 3 | 680 | 22 (2200) | 150 | 265 | 180 | 305 | 20,0 |
| ТС-626.00.000-086 | 219 | 3 | 680 | 22 (2200) | 200 | 315 | 180 | 305 | 23,0 |
| ТС-626.00.000-087 | 273 | 3 | 680 | 22 (2200) | 100 | 240 | 180 | 355 | 17,6 |
| ТС-626.00.000-088 | 273 | 3 | 680 | 22 (2200) | 150 | 290 | 180 | 355 | 20,7 |
| ТС-626.00.000-089 | 273 | 3 | 680 | 22 (2200) | 200 | 340 | 180 | 355 | 23,9 |
| ТС-626.00.000-090 | 325 | 3 | 680 | 70 (7000) | 100 | 266 | 280 | 400 | 26,5 |
| ТС-626.00.000-091 | 325 | 3 | 680 | 70 (7000) | 150 | 316 | 280 | 400 | 31,3 |
| ТС-626.00.000-092 | 325 | 3 | 680 | 70 (7000) | 200 | 366 | 280 | 400 | 34,2 |
| ТС-626.00.000-093 | 377 | 3 | 680 | 70 (7000) | 100 | 292 | 280 | 475 | 27,5 |
| ТС-626.00.000-094 | 377 | 3 | 680 | 70 (7000) | 150 | 342 | 280 | 475 | 31,4 |
| ТС-626.00.000-095 | 377 | 3 | 680 | 70 (7000) | 200 | 392 | 280 | 475 | 35,2 |
| ТС-626.00.000-096 | 426 | 3 | 680 | 70 (7000) | 100 | 318 | 280 | 520 | 29,7 |
| ТС-626.00.000-097 | 426 | 3 | 680 | 70 (7000) | 150 | 368 | 280 | 520 | 33,6 |
| ТС-626.00.000-098 | 426 | 3 | 680 | 70 (7000) | 200 | 418 | 280 | 520 | 37,4 |
| ТС-626.00.000-099 | 480 | 3 | 680 | 125 (12500) | 100 | 345 | 380 | 565 | 49,2 |
| ТС-626.00.000-100 | 480 | 3 | 680 | 125 (12500) | 150 | 395 | 380 | 565 | 55,8 |
| ТС-626.00.000-101 | 480 | 3 | 680 | 125 (12500) | 200 | 445 | 380 | 565 | 62,4 |
| ТС-626.00.000-102 | 530 | 3 | 680 | 125 (12500) | 100 | 370 | 380 | 620 | 49,9 |
| ТС-626.00.000-103 | 530 | 3 | 680 | 125 (12500) | 150 | 420 | 380 | 620 | 56,7 |
| ТС-626.00.000-104 | 530 | 3 | 680 | 125 (12500) | 200 | 470 | 380 | 620 | 63,2 |
| ТС-626.00.000-105 | 630 | 3 | 680 | 125 (12500) | 100 | 420 | 380 | 735 | 57,4 |
| ТС-626.00.000-106 | 630 | 3 | 680 | 125 (12500) | 150 | 470 | 380 | 735 | 64,0 |
| ТС-626.00.000-107 | 630 | 3 | 680 | 125 (12500) | 200 | 520 | 380 | 735 | 70,6 |
| ТС-626.00.000-108 | 720 | 3 | 680 | 220 (22000) | 100 | 465 | 500 | 855 | 79,5 |
| ТС-626.00.000-109 | 720 | 3 | 680 | 220 (22000) | 150 | 515 | 500 | 855 | 88,5 |
| ТС-626.00.000-110 | 720 | 3 | 680 | 220 (22000) | 200 | 565 | 500 | 855 | 97,3 |
| ТС-626.00.000-111 | 820 | 3 | 680 | 220 (22000) | 100 | 515 | 500 | 925 | 87,2 |
| ТС-626.00.000-112 | 820 | 3 | 680 | 220 (22000) | 150 | 565 | 500 | 925 | 87,9 |
| ТС-626.00.000-113 | 820 | 3 | 680 | 220 (22000) | 200 | 615 | 500 | 925 | 104,7 |
| ТС-626.00.000-114 | 920 | 3 | 680 | 360 (36000) | 100 | 565 | 500 | 1035 | 113,9 |
| ТС-626.00.000-115 | 920 | 3 | 680 | 360 (36000) | 150 | 615 | 500 | 1035 | 123,8 |
| ТС-626.00.000-116 | 920 | 3 | 680 | 360 (36000) | 200 | 665 | 500 | 1035 | 134,5 |
| ТС-626.00.000-117 | 1020 | 3 | 680 | 360 (36000) | 100 | 615 | 700 | 1145 | 155,1 |
| ТС-626.00.000-118 | 1020 | 3 | 680 | 360 (36000) | 150 | 665 | 700 | 1145 | 168,8 |
| ТС-626.00.000-119 | 1020 | 3 | 680 | 360 (36000) | 200 | 715 | 700 | 1145 | 182,8 |
| ТС-626.00.000-120 | 1220 | 3 | 680 | 480 (48000) | 100 | 715 | 700 | 1360 | 179,2 |
| ТС-626.00.000-121 | 1220 | 3 | 680 | 480 (48000) | 150 | 765 | 700 | 1360 | 193,5 |
| ТС-626.00.000-122 | 1220 | 3 | 680 | 480 (48000) | 200 | 815 | 700 | 1360 | 207,2 |
| ТС-626.00.000-123 | 1420 | 3 | 680 | 600 (60000) | 100 | 815 | 700 | 1575 | 193,9 |
| ТС-626.00.000-124 | 1420 | 3 | 680 | 600 (60000) | 150 | 865 | 700 | 1575 | 209,1 |
| ТС-626.00.000-125 | 1420 | 3 | 680 | 600 (60000) | 200 | 915 | 700 | 1575 | 225,8 |
Заказать опоры ТС-626.00.000
Считаем цену за штуку и за партию. Укажите исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
02 · Чертёж
Сборочный чертёж ТС-626.00.000 СБ
Копии листов серии 5.903-13 вып. 8-95. Нажмите на лист, чтобы открыть крупно.

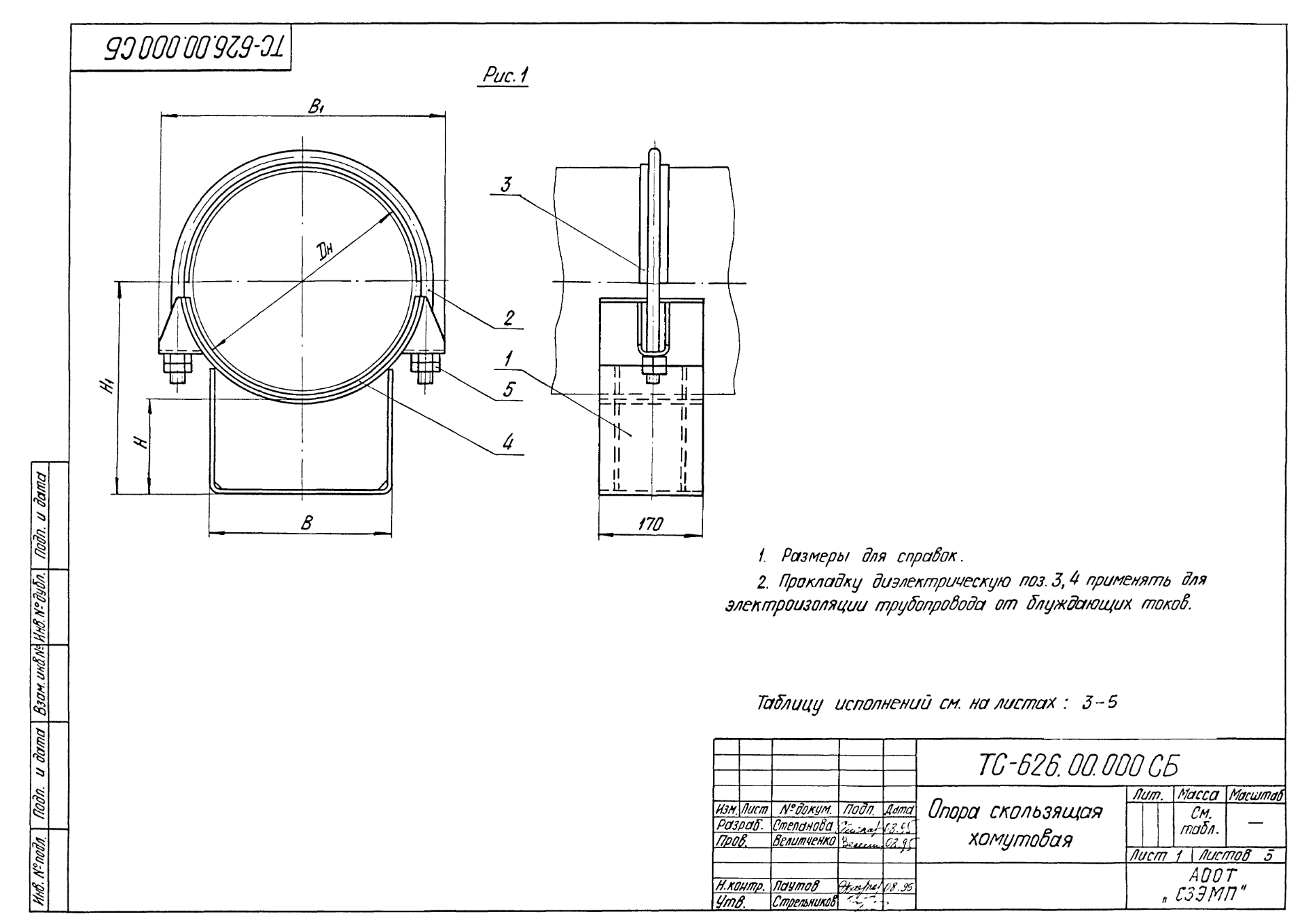

Лист 1. Рис. 1: опора с одним хомутом, корпус 170 мм.

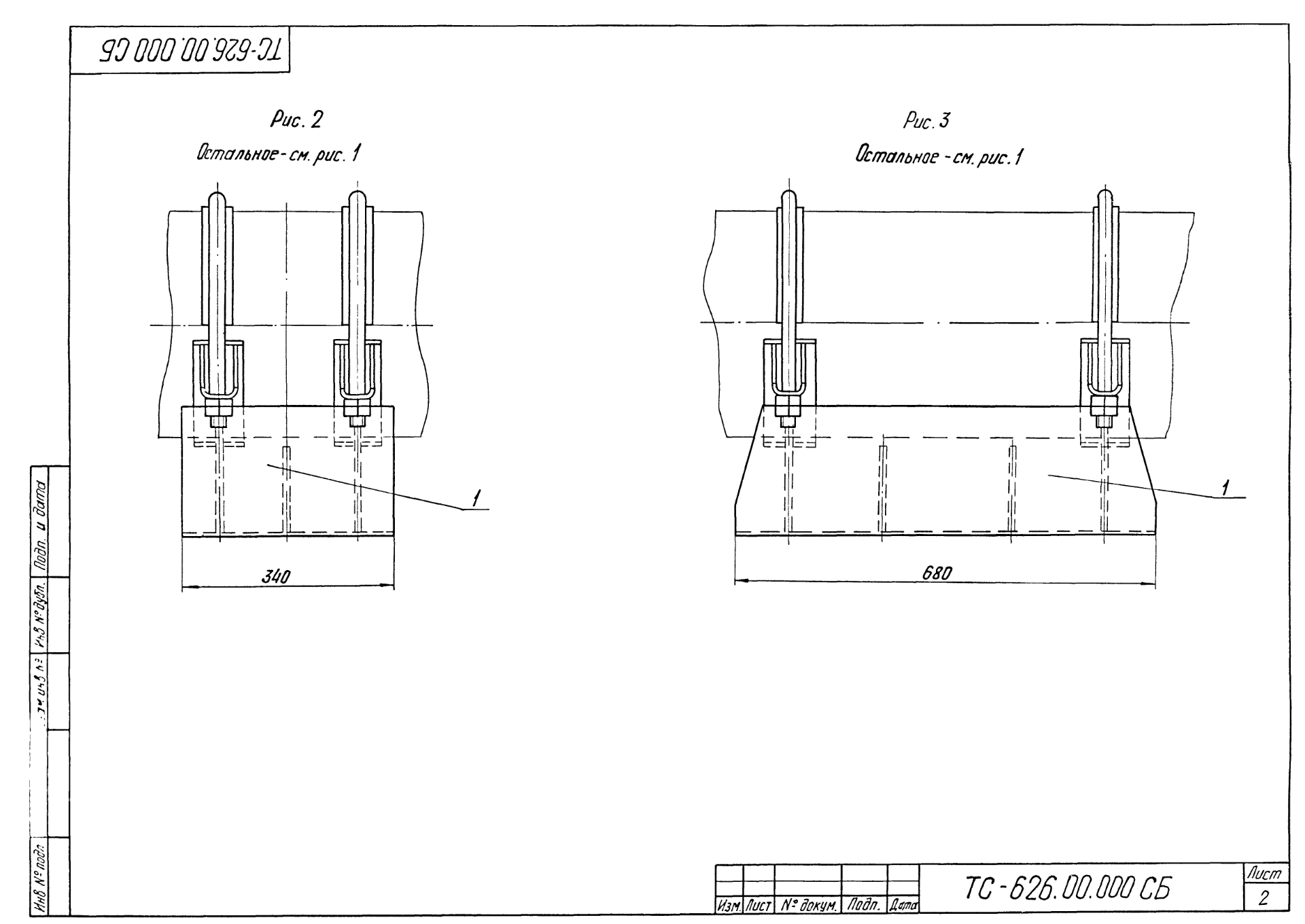

Лист 2. Рис. 2: два хомута, корпус 340 мм. Рис. 3: два хомута, корпус 680 мм.

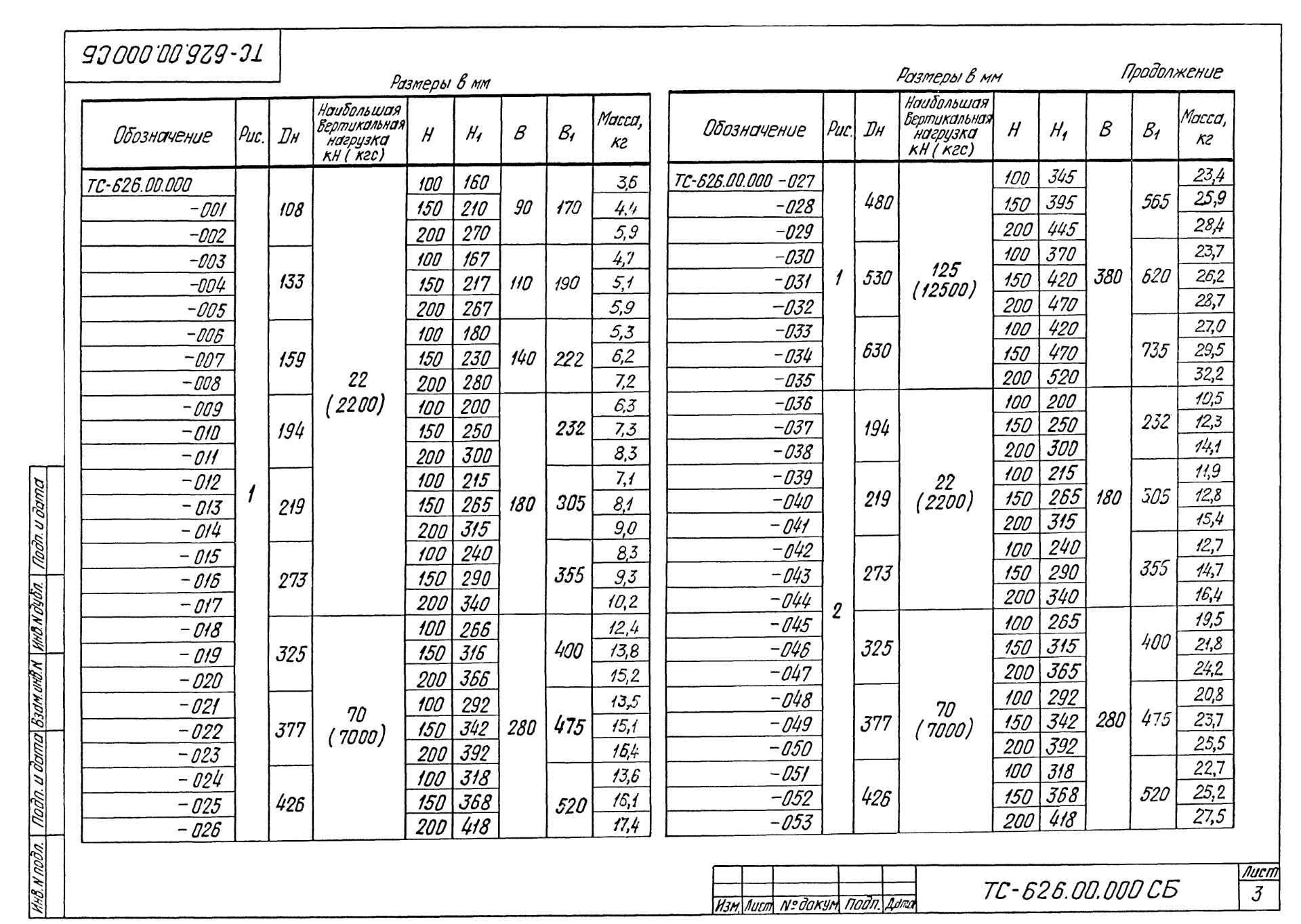

Лист 3. Таблица исполнений -000…-053.

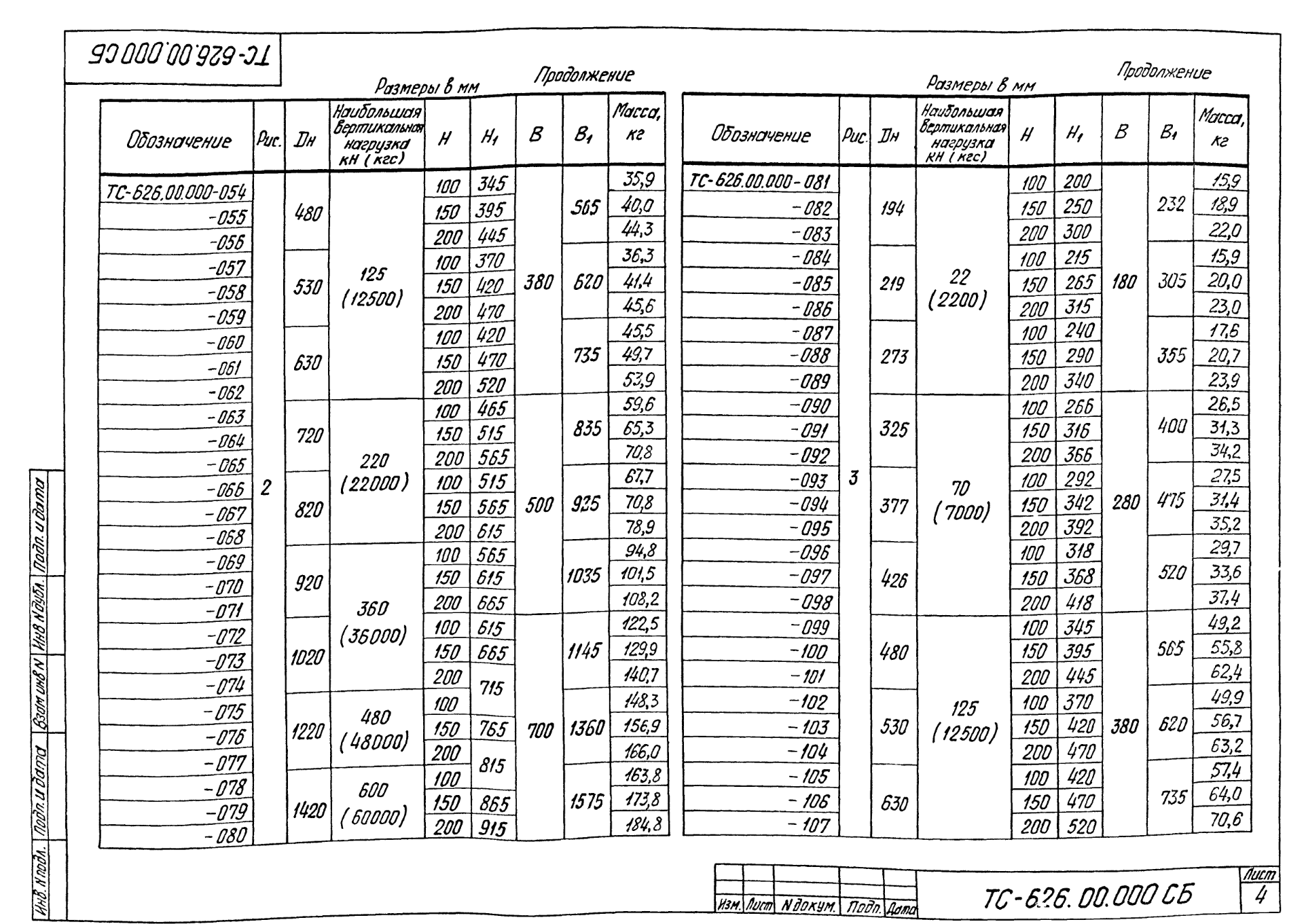

Лист 4. Таблица исполнений -054…-107.

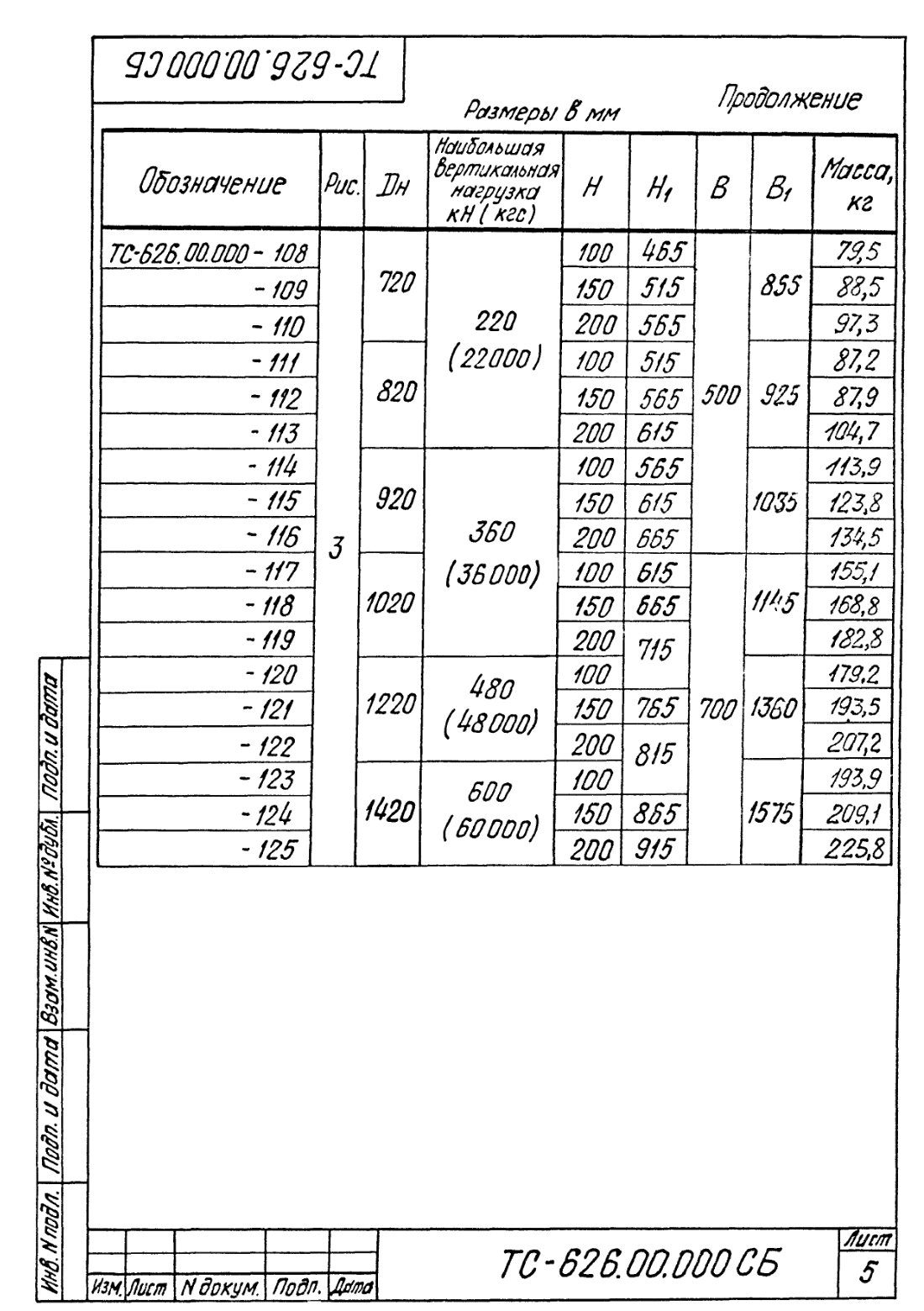

Лист 5. Таблица исполнений -108…-125.
03 · Конструкция
Как устроена опора
- Корпус из гнутого листа, на нём лежит труба
- Труба крепится одним или двумя хомутами на гайках, без сварки по телу трубы
- Опора скользит по опорной конструкции при тепловых перемещениях
- Диэлектрические прокладки по запросу для защиты от блуждающих токов
- Гибка, сварка и контроль геометрии в своём цеху
Поставка
Что вы получаете
- Опоры в сборе с хомутами и крепежом
- Маркировка по обозначению исполнения
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
04 · Вопросы
Смотрите также
Частые вопросы об опоре ТС-626.00.000
Чем отличаются рисунки 1, 2 и 3 у опоры ТС-626?
Рис. 1: один хомут и корпус длиной 170 мм, для Дн 108-630. Рис. 2: два хомута и корпус 340 мм, для Дн 194-1420. Рис. 3: два хомута и корпус 680 мм, для Дн 194-1420.
Какую нагрузку держит ТС-626?
По серии от 22 кН (2200 кгс) для Дн 108-273 до 600 кН (60000 кгс) для Дн 1420.
Что такое H и H1 в таблице?
H: высота корпуса опоры 100, 150 или 200 мм. H1: расстояние от низа опоры до оси трубы. Размеры для справок по сборочному чертежу ТС-626.00.000 СБ.
Можно ли поставить диэлектрическую прокладку?
Да. По серии прокладки диэлектрические поз. 3 и 4 применяют для электроизоляции трубопровода от блуждающих токов. Укажите это в заявке.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Расчёт стоимости
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
Контакты
Офис работает с 9.00 - 18.00
Производство c 8.00 - 22.00
Производство c 8.00 - 22.00
Производство: Санкт-Петербург, проспект Большевиков 54
+7 (812) 600-1008
