Прислать чертежи →Опоры скользящие серии 5.903-13 вып. 8-95
Изготавливаем скользящие опоры трубопроводов тепловых сетей по рабочим чертежам серии 5.903-13 «Изделия и детали трубопроводов для тепловых сетей», выпуск 8-95: приварные, хомутовые и бугельные опоры. Гибка скоб, сварка и контроль в своём цеху.
Опоры скользящие приварные ТС-623
Корпус из гнутой скобы приваривается к трубе и скользит по опорной конструкции. Данные по сборочному чертежу ТС-623.000 СБ, размеры для справок. Нажмите на обозначение, чтобы открыть страницу исполнения.
| Обозначение | Дн, мм | Нагрузка, кН (кгс) | H | H1 | B | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| ТС-623.000 | 32, 38, 45 | 1,2 (120) | 100 | 104 | 50 | 170 | 0,97 |
| ТС-623.000-01 | 32, 38, 45 | 1,2 (120) | 150 | 154 | 50 | 170 | 1,35 |
| ТС-623.000-02 | 32, 38, 45 | 1,2 (120) | 200 | 204 | 50 | 170 | 1,72 |
| ТС-623.000-03 | 57, 76 | 2,2 (220) | 100 | 108 | 70 | 170 | 1,20 |
| ТС-623.000-04 | 57, 76 | 2,2 (220) | 150 | 158 | 70 | 170 | 1,64 |
| ТС-623.000-05 | 57, 76 | 2,2 (220) | 200 | 208 | 70 | 170 | 2,09 |
| ТС-623.000-06 | 89, 108 | 4,0 (400) | 100 | 113 | 90 | 170 | 1,46 |
| ТС-623.000-07 | 89, 108 | 4,0 (400) | 150 | 163 | 90 | 170 | 1,97 |
| ТС-623.000-08 | 89, 108 | 4,0 (400) | 200 | 213 | 90 | 170 | 2,48 |
| ТС-623.000-09 | 133, 159 | 8,0 (800) | 100 | 118 | 120 | 170 | 1,82 |
| ТС-623.000-10 | 133, 159 | 8,0 (800) | 150 | 168 | 120 | 170 | 2,42 |
| ТС-623.000-11 | 133, 159 | 8,0 (800) | 200 | 218 | 120 | 170 | 3,03 |
| ТС-623.000-12 | 32, 38, 45 | 1,2 (120) | 100 | 104 | 50 | 340 | 1,76 |
| ТС-623.000-13 | 32, 38, 45 | 1,2 (120) | 150 | 154 | 50 | 340 | 2,37 |
| ТС-623.000-14 | 32, 38, 45 | 1,2 (120) | 200 | 204 | 50 | 340 | 3,10 |
| ТС-623.000-15 | 57, 76 | 2,2 (220) | 100 | 108 | 70 | 340 | 2,10 |
| ТС-623.000-16 | 57, 76 | 2,2 (220) | 150 | 158 | 70 | 340 | 2,78 |
| ТС-623.000-17 | 57, 76 | 2,2 (220) | 200 | 208 | 70 | 340 | 3,56 |
| ТС-623.000-18 | 89, 108 | 4,0 (400) | 100 | 113 | 90 | 340 | 2,46 |
| ТС-623.000-19 | 89, 108 | 4,0 (400) | 150 | 163 | 90 | 340 | 3,21 |
| ТС-623.000-20 | 89, 108 | 4,0 (400) | 200 | 213 | 90 | 340 | 4,06 |
| ТС-623.000-21 | 133, 159 | 8,0 (800) | 100 | 118 | 120 | 340 | 2,98 |
| ТС-623.000-22 | 133, 159 | 8,0 (800) | 150 | 168 | 120 | 340 | 3,82 |
| ТС-623.000-23 | 133, 159 | 8,0 (800) | 200 | 218 | 120 | 340 | 4,77 |
Сборочный чертёж ТС-623.000 СБ с таблицей исполнений. Нажмите, чтобы открыть крупно.
Какие опоры входят в выпуск 8-95
Изготавливаем по рабочим чертежам выпуска или по чертежам вашего проекта. Нажмите «Запросить цену» у нужного типа.
Корпус приваривается к трубе и скользит по опорной поверхности, давая трубопроводу свободно удлиняться при нагреве.
Усиленный корпус для средних и больших диаметров: принимает вес трубопровода и допускает продольное перемещение.
Труба крепится к корпусу плоским болтовым хомутом без сварки по телу трубы, узел можно разобрать.
Ложемент с круглым хомутом удерживает трубу от бокового смещения и подъёма, сохраняя продольный ход.

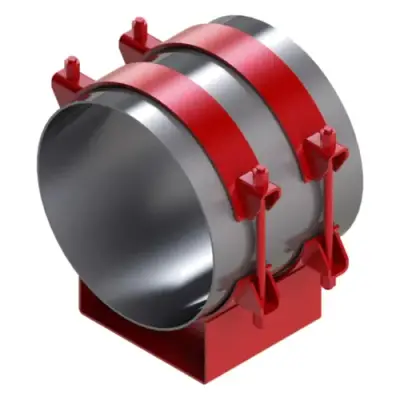

Труба крепится к корпусу одним или двумя бугелями на болтах, без сварки по трубе. 81 исполнение, нагрузка до 600 кН.

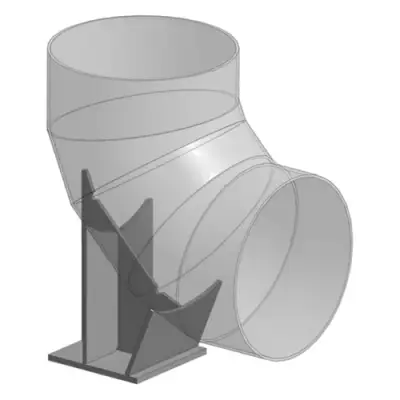

Опорный узел под сварной отвод на повороте трассы: воспринимает нагрузку в месте смены направления трубопровода.

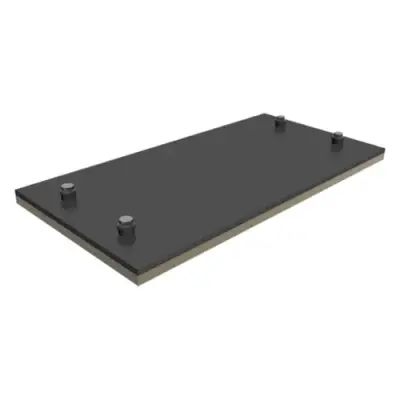

Укладывается под скользящую опору и электрически изолирует трубопровод от опорных конструкций.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Частые вопросы
Какие опоры входят в серию 5.903-13 вып. 8-95?
Скользящие опоры трубопроводов тепловых сетей: приварные ТС-623 и ТС-624, с плоским хомутом ТС-625, хомутовые ТС-626, бугельные ТС-627, опоры сварных отводов ТС-631 и диэлектрические плиты ТС-632.
Можно ли заказать опоры ТС-623 разных исполнений одной партией?
Да. Пришлите спецификацию с обозначениями и количеством, посчитаем цену и срок на всю партию.
Делаете ли вы гибку скоб для опор?
Да, гибку, сварку и контроль геометрии выполняем в своём цеху в Санкт-Петербурге.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
