Опоры трубопроводов / Серия 5.903-13 вып. 8-95 / ТС-627

Серия 5.903-13 · Выпуск 8-95 · Собственный завод в СПб с 2004 года

Опора ТС-627 Дн 377-1420 скользящая бугельная

Изготавливаем скользящие бугельные опоры ТС-627.00.000 по рабочим чертежам серии 5.903-13, выпуск 8-95: 81 исполнение для труб Дн 377-1420 мм. Труба лежит на корпусе опоры и охватывается бугелем на болтах, опора скользит по опорной конструкции при тепловых перемещениях.

Запросить цену Отправить заявку на почту +7 (812) 600-10-08

81 исполн.для Дн 377-1420 мм

70-600 кНнаибольшая вертикальная нагрузка

15-243 кгмасса по серии

01 · Исполнения

Таблица исполнений ТС-627.00.000

Данные по сборочному чертежу ТС-627.00.000 СБ серии 5.903-13 вып. 8-95, размеры в мм, для справок. Рис. 1: один бугель, корпус 170 мм. Рис. 2: два бугеля, корпус 340 мм. Рис. 3: два бугеля, корпус 680 мм.

Обозначение	Дн, мм	Рис.	L	Нагрузка, кН (кгс)	H	H1	B	B1	Масса, кг
ТС-627.00.000	377	1	170	70 (7000)	100	292	280	485	15
ТС-627.00.000-01	377	1	170	70 (7000)	150	342	280	485	16
ТС-627.00.000-02	377	1	170	70 (7000)	200	392	280	485	17
ТС-627.00.000-03	426	1	170	70 (7000)	100	318	280	540	15
ТС-627.00.000-04	426	1	170	70 (7000)	150	368	280	540	18
ТС-627.00.000-05	426	1	170	70 (7000)	200	418	280	540	19
ТС-627.00.000-06	480	1	170	125 (12500)	100	345	380	600	26
ТС-627.00.000-07	480	1	170	125 (12500)	150	395	380	600	29
ТС-627.00.000-08	480	1	170	125 (12500)	200	445	380	600	32
ТС-627.00.000-09	530	1	170	125 (12500)	100	370	380	650	27
ТС-627.00.000-10	530	1	170	125 (12500)	150	420	380	650	30
ТС-627.00.000-11	530	1	170	125 (12500)	200	470	380	650	32
ТС-627.00.000-12	630	1	170	125 (12500)	100	420	380	745	34
ТС-627.00.000-13	630	1	170	125 (12500)	150	470	380	745	36
ТС-627.00.000-14	630	1	170	125 (12500)	200	520	380	745	39
ТС-627.00.000-15	377	2	340	70 (7000)	100	292	280	485	22
ТС-627.00.000-16	377	2	340	70 (7000)	150	342	280	485	25
ТС-627.00.000-17	377	2	340	70 (7000)	200	392	280	485	27
ТС-627.00.000-18	426	2	340	70 (7000)	100	318	280	540	26
ТС-627.00.000-19	426	2	340	70 (7000)	150	368	280	540	29
ТС-627.00.000-20	426	2	340	70 (7000)	200	418	280	540	31
ТС-627.00.000-21	480	2	340	125 (12500)	100	345	380	600	42
ТС-627.00.000-22	480	2	340	125 (12500)	150	395	380	600	46
ТС-627.00.000-23	480	2	340	125 (12500)	200	445	380	600	51
ТС-627.00.000-24	530	2	340	125 (12500)	100	370	380	650	48
ТС-627.00.000-25	530	2	340	125 (12500)	150	420	380	650	52
ТС-627.00.000-26	530	2	340	125 (12500)	200	470	380	650	56
ТС-627.00.000-27	630	2	340	125 (12500)	100	420	380	745	59
ТС-627.00.000-28	630	2	340	125 (12500)	150	470	380	745	63
ТС-627.00.000-29	630	2	340	125 (12500)	200	520	380	745	66
ТС-627.00.000-30	720	2	340	220 (22000)	100	465	500	860	73
ТС-627.00.000-31	720	2	340	220 (22000)	150	515	500	860	79
ТС-627.00.000-32	720	2	340	220 (22000)	200	565	500	860	84
ТС-627.00.000-33	820	2	340	220 (22000)	100	515	500	960	80
ТС-627.00.000-34	820	2	340	220 (22000)	150	565	500	960	86
ТС-627.00.000-35	820	2	340	220 (22000)	200	615	500	960	91
ТС-627.00.000-36	920	2	340	360 (36000)	100	565	500	1010	113
ТС-627.00.000-37	920	2	340	360 (36000)	150	615	500	1010	119
ТС-627.00.000-38	920	2	340	360 (36000)	200	665	500	1010	126
ТС-627.00.000-39	1020	2	340	360 (36000)	100	615	700	1185	142
ТС-627.00.000-40	1020	2	340	360 (36000)	150	665	700	1185	151
ТС-627.00.000-41	1020	2	340	360 (36000)	200	715	700	1185	160
ТС-627.00.000-42	1220	2	340	480 (48000)	100	715	700	1380	161
ТС-627.00.000-43	1220	2	340	480 (48000)	150	765	700	1380	163
ТС-627.00.000-44	1220	2	340	480 (48000)	200	815	700	1380	178
ТС-627.00.000-45	1420	2	340	600 (60000)	100	815	700	1590	180
ТС-627.00.000-46	1420	2	340	600 (60000)	150	865	700	1590	190
ТС-627.00.000-47	1420	2	340	600 (60000)	200	915	700	1590	201
ТС-627.00.000-48	377	3	680	70 (7000)	100	292	280	485	29
ТС-627.00.000-49	377	3	680	70 (7000)	150	342	280	485	33
ТС-627.00.000-50	377	3	680	70 (7000)	200	392	280	485	36
ТС-627.00.000-51	426	3	680	70 (7000)	100	318	280	540	34
ТС-627.00.000-52	426	3	680	70 (7000)	150	368	280	540	37
ТС-627.00.000-53	426	3	680	70 (7000)	200	418	280	540	41
ТС-627.00.000-54	480	3	680	125 (12500)	100	345	380	600	55
ТС-627.00.000-55	480	3	680	125 (12500)	150	395	380	600	62
ТС-627.00.000-56	480	3	680	125 (12500)	200	445	380	600	68
ТС-627.00.000-57	530	3	680	125 (12500)	100	370	380	650	60
ТС-627.00.000-58	530	3	680	125 (12500)	150	420	380	650	67
ТС-627.00.000-59	530	3	680	125 (12500)	200	470	380	650	73
ТС-627.00.000-60	630	3	680	125 (12500)	100	420	380	745	71
ТС-627.00.000-61	630	3	680	125 (12500)	150	470	380	745	77
ТС-627.00.000-62	630	3	680	125 (12500)	200	520	380	745	84
ТС-627.00.000-63	720	3	680	220 (22000)	100	465	500	860	93
ТС-627.00.000-64	720	3	680	220 (22000)	150	515	500	860	102
ТС-627.00.000-65	720	3	680	220 (22000)	200	565	500	860	111
ТС-627.00.000-66	820	3	680	220 (22000)	100	515	500	960	100
ТС-627.00.000-67	820	3	680	220 (22000)	150	565	500	960	110
ТС-627.00.000-68	820	3	680	220 (22000)	200	615	500	960	117
ТС-627.00.000-69	920	3	680	360 (36000)	100	565	500	1070	131
ТС-627.00.000-70	920	3	680	360 (36000)	150	615	500	1070	142
ТС-627.00.000-71	920	3	680	360 (36000)	200	665	500	1070	152
ТС-627.00.000-72	1020	3	680	360 (36000)	100	615	700	1185	175
ТС-627.00.000-73	1020	3	680	360 (36000)	150	665	700	1185	188
ТС-627.00.000-74	1020	3	680	360 (36000)	200	715	700	1185	203
ТС-627.00.000-75	1220	3	680	480 (48000)	100	715	700	1380	192
ТС-627.00.000-76	1220	3	680	480 (48000)	150	765	700	1380	206
ТС-627.00.000-77	1220	3	680	480 (48000)	200	815	700	1380	220
ТС-627.00.000-78	1420	3	680	600 (60000)	100	815	700	1590	211
ТС-627.00.000-79	1420	3	680	600 (60000)	150	865	700	1590	226
ТС-627.00.000-80	1420	3	680	600 (60000)	200	915	700	1590	243

Страницы по диаметрам

377 426 480 530 630 720 820 920 1020 1220 1420

Опора скользящая бугельная ТС-627 серии 5.903-13 вып. 8-95

Заказать опоры ТС-627.00.000

Считаем цену за штуку и за партию. Укажите исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.

Запросить цену Написать на почту

02 · Чертёж

Сборочный чертёж ТС-627.00.000 СБ

Копии листов серии 5.903-13 вып. 8-95. Нажмите на лист, чтобы открыть крупно.

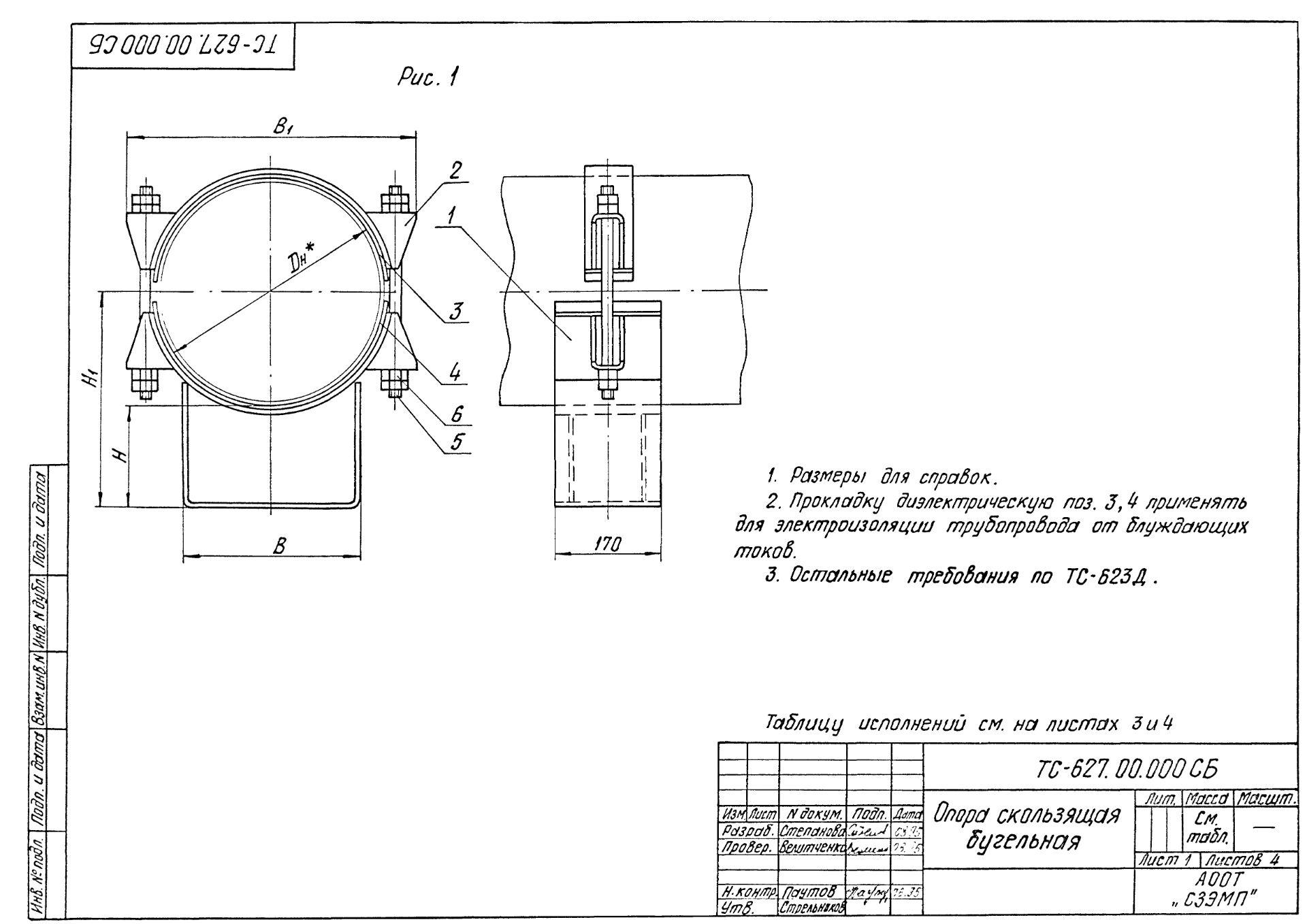

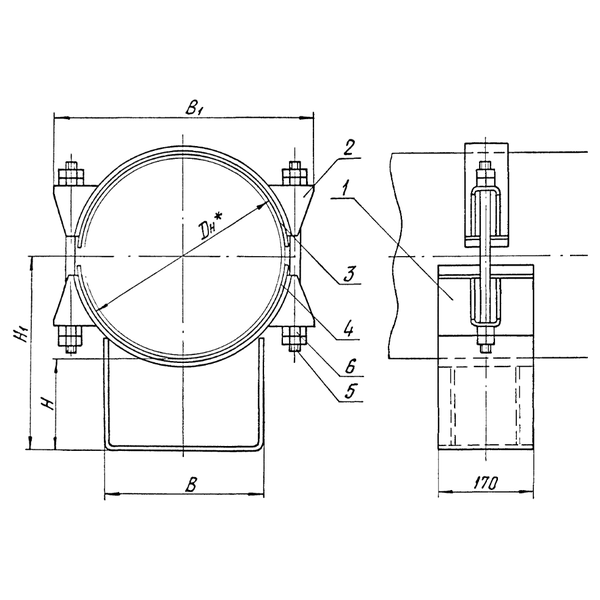

Лист 1. Рис. 1: опора с одним бугелем, корпус 170 мм.

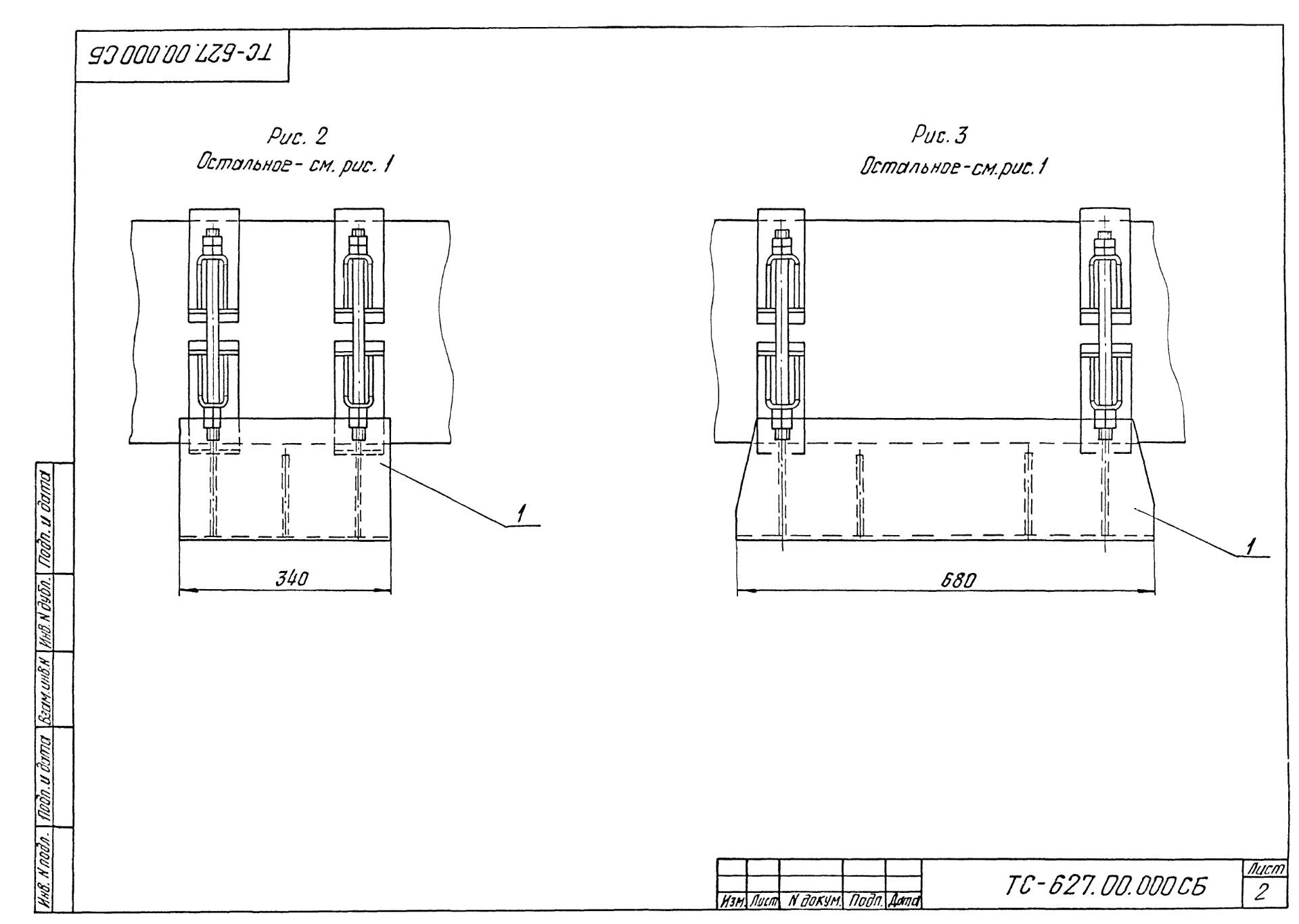

Сборочный чертёж ТС-627.00.000 СБ, лист 2: рис. 2 и рис. 3 с двумя бугелями

Лист 2. Рис. 2: два бугеля, корпус 340 мм. Рис. 3: два бугеля, корпус 680 мм.

Таблица исполнений ТС-627.00.000 СБ, лист 3

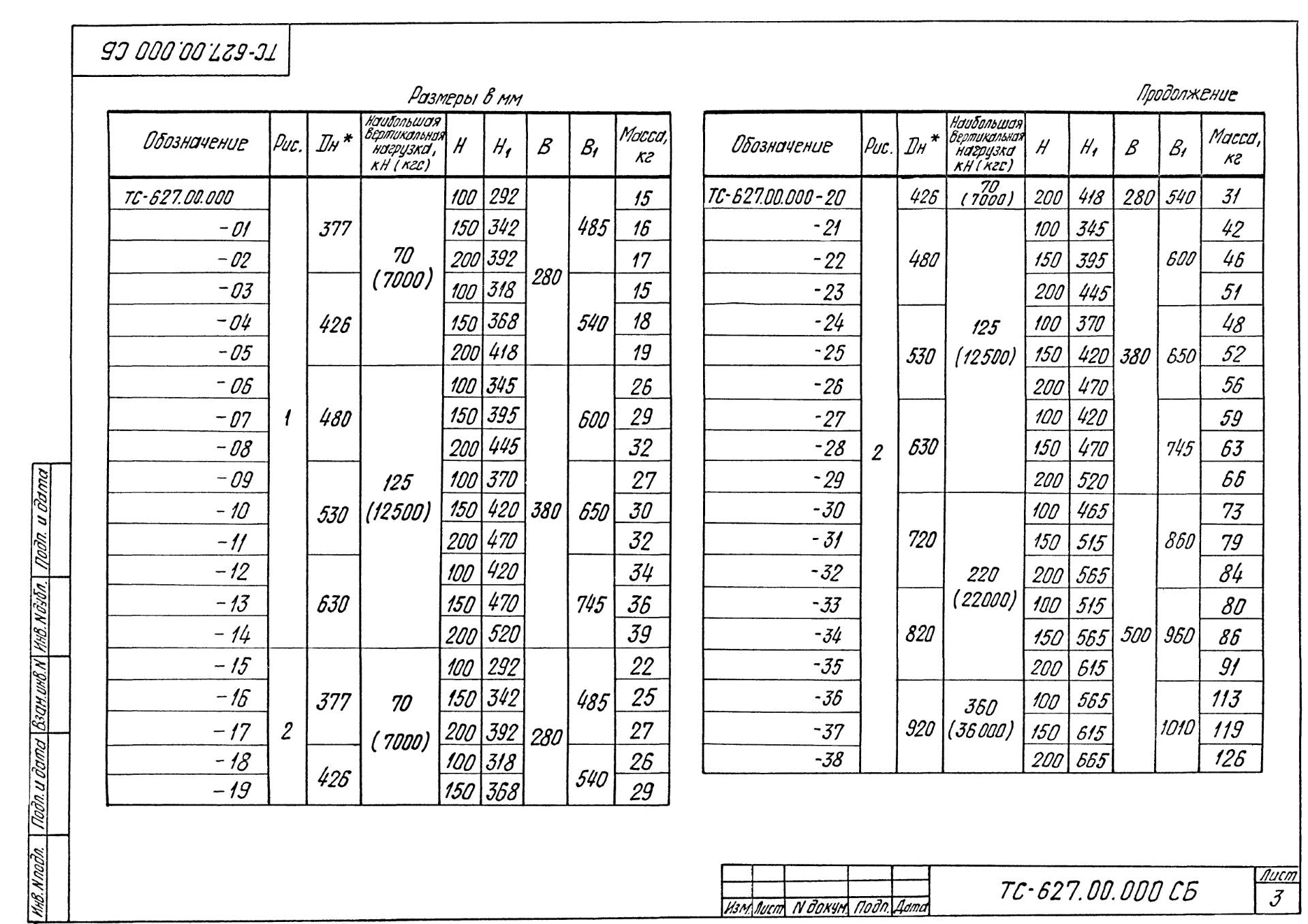

Лист 3. Таблица исполнений -00…-38.

Таблица исполнений ТС-627.00.000 СБ, лист 4

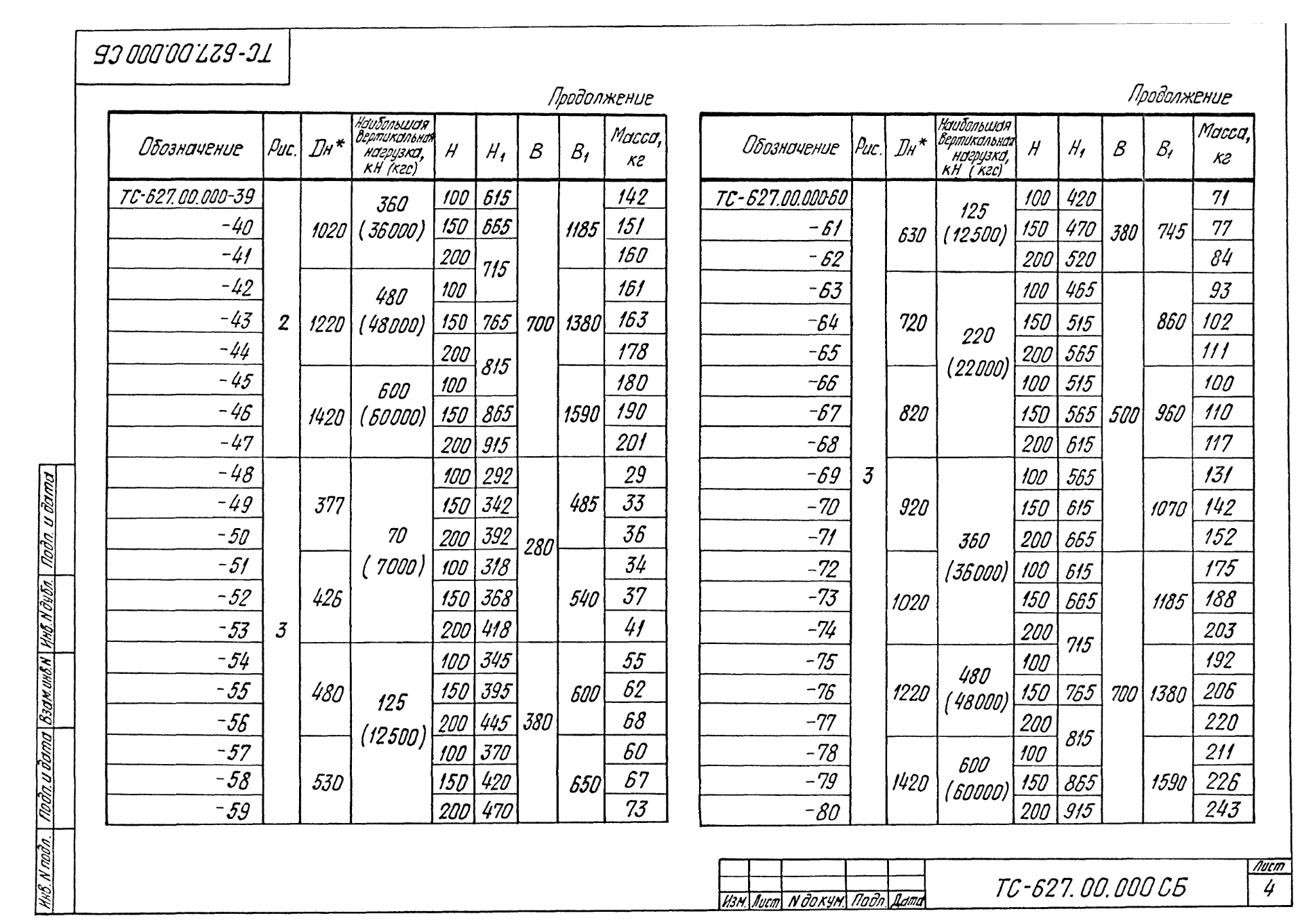

Лист 4. Таблица исполнений -39…-80.

Нужны опоры ТС-627.00.000 по этому чертежу?Запросить цену +7 (812) 600-10-08

03 · Конструкция

Как устроена опора

Корпус из гнутого листа, на нём лежит труба
Труба охватывается одним или двумя бугелями на болтах, без сварки по телу трубы
Опора скользит по опорной конструкции при тепловых перемещениях
Диэлектрические прокладки по запросу для защиты от блуждающих токов
Резка, сварка и контроль геометрии в своём цеху

Поставка

Что вы получаете

Опоры в сборе с бугелями и крепежом
Маркировка по обозначению исполнения
Паспорт или сертификат качества на партию
Грунтовка или окраска по запросу
Комплектная отгрузка с другими опорами по спецификации

04 · Вопросы

Частые вопросы об опоре ТС-627.00.000

Чем отличаются рисунки 1, 2 и 3 у опоры ТС-627?

Рис. 1: один бугель и корпус длиной 170 мм, для Дн 377-630. Рис. 2: два бугеля и корпус 340 мм, для Дн 377-1420. Рис. 3: два бугеля и корпус 680 мм, для Дн 377-1420.

Какую нагрузку держит ТС-627?

По серии от 70 кН (7000 кгс) для Дн 377 и 426 до 600 кН (60000 кгс) для Дн 1420.

Что такое H и H1 в таблице?

H: высота корпуса опоры 100, 150 или 200 мм. H1: расстояние от низа опоры до оси трубы. Размеры для справок по сборочному чертежу ТС-627.00.000 СБ.

Чем ТС-627 отличается от ТС-627?

Обе опоры скользящие, без сварки по трубе. У ТС-626 труба крепится хомутом, у ТС-627 бугелем на болтах. ТС-627 рассчитана на трубы Дн 377-1420 и нагрузку до 600 кН.

Можно ли поставить диэлектрическую прокладку?

Да. По серии прокладки диэлектрические поз. 3 и 4 применяют для электроизоляции трубопровода от блуждающих токов. Укажите это в заявке.

Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
