Прислать чертежи →Подвески трубопроводов серия 5.903-13 вып. 6-95 ТС-676…ТС-690
Изготавливаем жёсткие и пружинные подвески трубопроводов тепловых сетей по серии 5.903-13 выпуск 6-95: жёсткие ТС-676…ТС-682, пружинные блоки ТС-685, ТС-686 и пружинные подвески ТС-687…ТС-690. Ниже типы, нагрузки по диаметрам, подбор и копии листов серии.
Типы подвесок серии 5.903-13 вып. 6-95
Нагрузка указана как допускаемая вертикальная на одну подвеску. Нажмите на тип, чтобы открыть его лист серии.
Лёгкая подвеска с хомутом и гладкой тягой для малых диаметров горизонтальных трубопроводов.
100-150 кгс · одна тягаТС-677Жёсткая, горизонтальная · Дн 57-530 ммОсновной тип жёсткой подвески: серьга, тяга с регулировочной муфтой, хомут.
150-4 500 кгс · тяга с муфтойТС-678Жёсткая, балка с хомутом · Дн 273-630 ммХомут с балкой и прокладкой для изолированных трубопроводов средних диаметров.
3 500-7 000 кгс · одна тягаТС-679Жёсткая, две тяги · Дн 426-630 ммБалка на двух тягах с хомутом для тяжёлых горизонтальных трубопроводов.

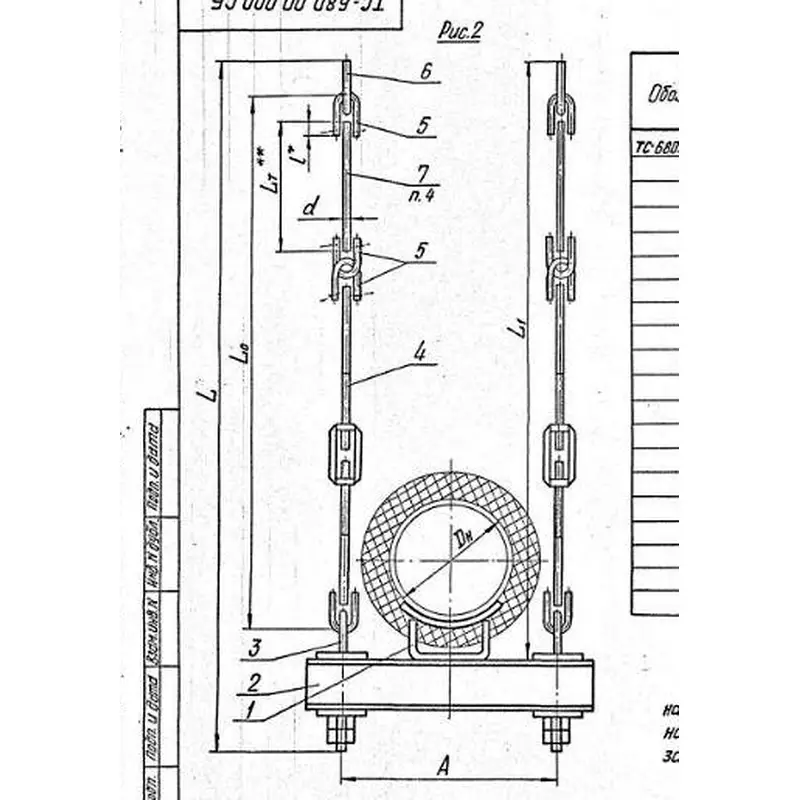

6 800-12 000 кгс · две тягиТС-680Жёсткая, опорная балка · Дн 377-1420 ммОпорная балка под трубу на двух тягах с муфтами. Для самых больших диаметров.
6 000-30 000 кгс · две тягиТС-681Жёсткая, вертикальная · Дн 32-45 ммХомут с упорами на две тяги для вертикальных трубопроводов малого диаметра.
малые нагрузки · хомут с упорамиТС-682Жёсткая, вертикальная · Дн 57-630 ммХомут вертикального трубопровода с упорами, подвешенный на двух тягах.
200-6 000 кгс · две тягиТС-685Блок пружинный · Дн любойПружина в стакане: при перегрузке стакан выключает пружину, разгружающее устройство не нужно.
450-6 800 кгс · деформация 70 и 140 ммТС-686Блок пружинный · Дн любойДвойной пружинный блок для больших вертикальных перемещений трубопровода.
по таблице серии · деформация 210 и 280 ммТС-687Пружинная, горизонтальная · Дн 159-426 ммПодвеска с одним пружинным блоком над хомутом трубы.
1 100-5 500 кгс · один блокТС-688Пружинная, горизонтальная · Дн 377-1420 ммБалка с хомутом на двух пружинных блоках.
6 000-10 000 кгс · два блокаТС-689Пружинная, балки · Дн 720-1420 ммОпорная и верхняя балки с пружинными блоками для крупных трубопроводов.
15 500-26 000 кгс · два блокаТС-690Пружинная, вертикальная · Дн 159-1420 ммПодвеска вертикального трубопровода: упоры, хомут и блоки пружин.
по блокам пружин · два блокаПодбор подвески по диаметру и нагрузке
Укажите диаметр трубы, нагрузку на подвеску и есть ли вертикальные перемещения: покажем подходящие типы. Отправьте подбор, ответим с ценой.
Допускаемые нагрузки, кгс
По таблицам серии. Точка означает, что тип для этого диаметра не предусмотрен.
Горизонтальные трубопроводы: жёсткие ТС-676…ТС-680 и пружинные ТС-687…ТС-689
| Дн, мм | ТС-676 | ТС-677 | ТС-678 | ТС-679 | ТС-680 | ТС-687 | ТС-688 | ТС-689 |
|---|---|---|---|---|---|---|---|---|
| 25 | 100 | · | · | · | · | · | · | · |
| 32 | 100 | · | · | · | · | · | · | · |
| 38 | 100 | · | · | · | · | · | · | · |
| 45 | 150 | · | · | · | · | · | · | · |
| 57 | · | 150 | · | · | · | · | · | · |
| 76 | · | 150 | · | · | · | · | · | · |
| 89 | · | 300 | · | · | · | · | · | · |
| 108 | · | 500 | · | · | · | · | · | · |
| 133 | · | 800 | · | · | · | · | · | · |
| 159 | · | 1 200 | · | · | · | 1 100 | · | · |
| 219 | · | 2 000 | · | · | · | 2 400 | · | · |
| 273 | · | 2 500 | 3 500 | · | · | 3 400 | · | · |
| 325 | · | 3 500 | 4 500 | · | · | 4 800 | · | · |
| 377 | · | 4 000 | 6 200 | · | 6 000 | 4 800 | 6 000 | · |
| 426 | · | 4 500 | 4 500 | 6 800 | 7 500 | 5 500 | 6 800 | · |
| 530 | · | 4 500 | 7 000 | 12 000 | 10 000 | · | 8 800 | · |
| 630 | · | · | 7 000 | 12 000 | 12 500 | · | 8 800 | · |
| 720 | · | · | · | · | 15 500 | · | 10 000 | 15 500 |
| 820 | · | · | · | · | 20 000 | · | 10 000 | 20 000 |
| 920 | · | · | · | · | 22 000 | · | 10 000 | 22 000 |
| 1020 | · | · | · | · | 30 000 | · | 10 000 | 18 000 |
| 1220 | · | · | · | · | 30 000 | · | 10 000 | 26 000 |
| 1420 | · | · | · | · | 30 000 | · | 10 000 | 26 000 |
Вертикальные трубопроводы: ТС-682
| Дн, мм | ТС-682, кгс |
|---|---|
| 57 | 200 |
| 76 | 200 |
| 89 | 300 |
| 108 | 600 |
| 133 | 600 |
| 159 | 1 200 |
| 219 | 1 900 |
| 273 | 3 800 |
| 325 | 3 800 |
| 377 | 4 200 |
| 426 | 6 000 |
| 530 | 6 000 |
| 630 | 6 000 |
Блок пружинный ТС-685
| Нагрузка на блок, кгс | Сила пружины при рабочей деформации, кгс |
|---|---|
| 450 | 128; 278 |
| 1 500 | 534; 816 |
| 2 400 | 1 190; 1 666; 2 005 |
| 3 400 | 2 686 |
| 4 800 | 3 325; 4 080 |
| 5 500 | 4 955 |
| 6 800 | 5 960 |
Где у диаметра несколько исполнений, в таблице наибольшая нагрузка. Исполнение подвески можно применить для трубы большего диаметра без увеличения нагрузки. Вертикальная пружинная ТС-690 подбирается по блокам пружин. 1 кгс ≈ 9,81 Н.

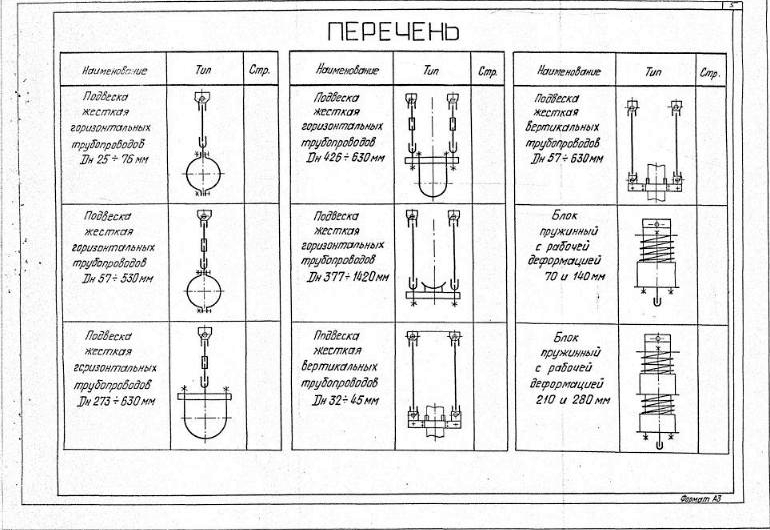

Перечень типов подвесок серии.
Листы серии по типам
Таблицы размеров и нагрузок из серии. Нажмите на лист, чтобы открыть крупно.

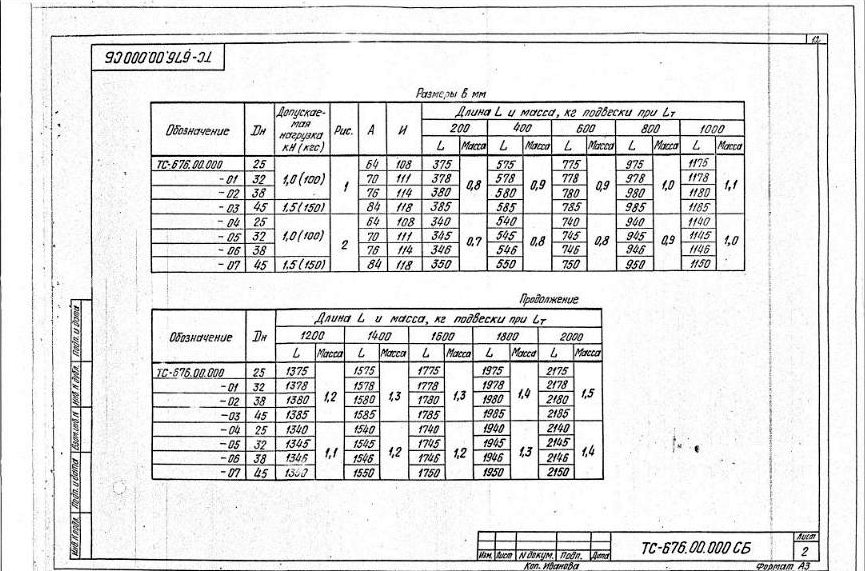

ТС-676. Жёсткая, горизонтальная, Дн 25-45 мм. Лист с размерами и нагрузками.

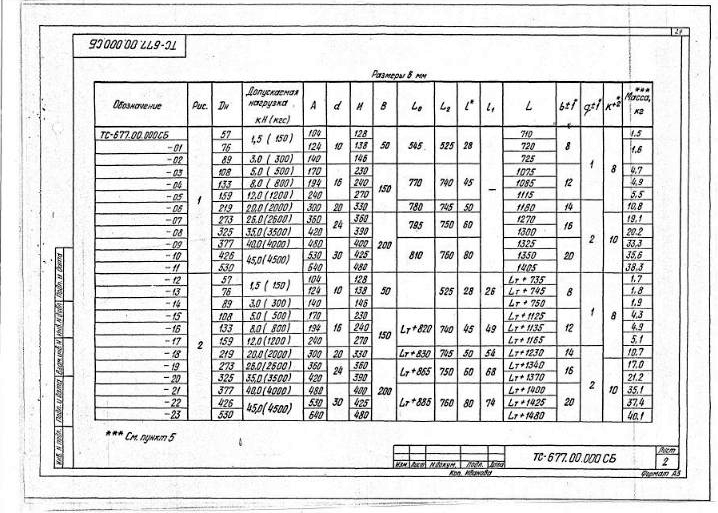

ТС-677. Жёсткая, горизонтальная, Дн 57-530 мм. Лист с размерами и нагрузками.

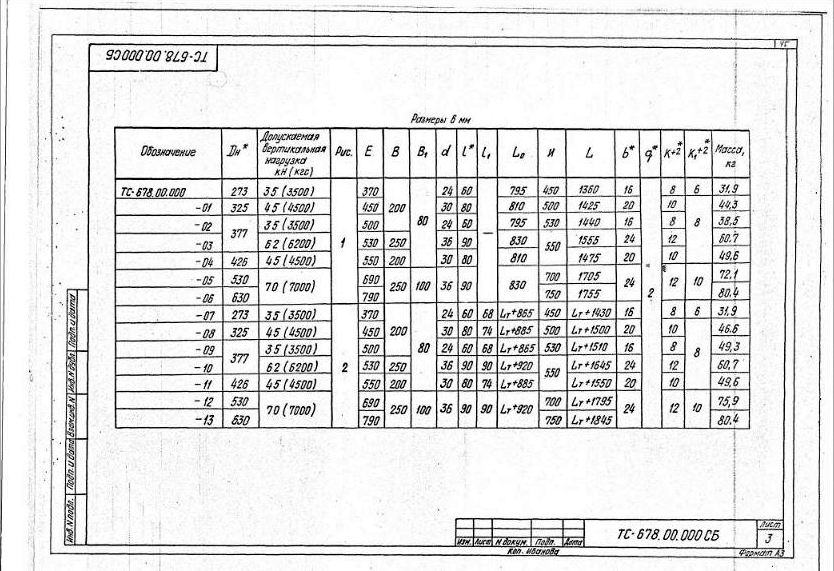

ТС-678. Жёсткая, балка с хомутом, Дн 273-630 мм. Лист с размерами и нагрузками.

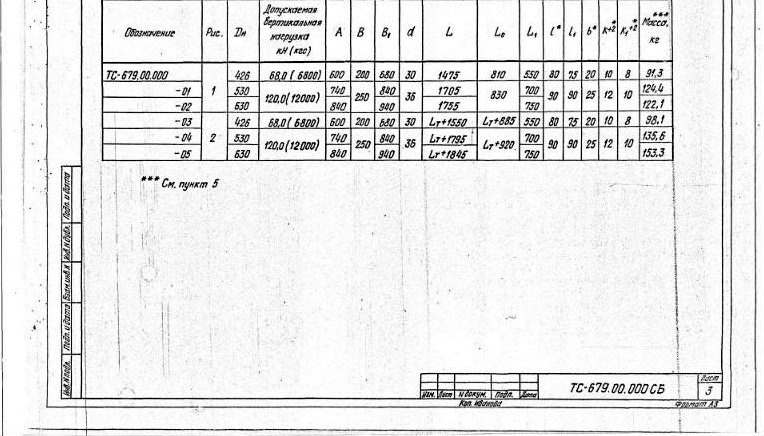

ТС-679. Жёсткая, две тяги, Дн 426-630 мм. Лист с размерами и нагрузками.

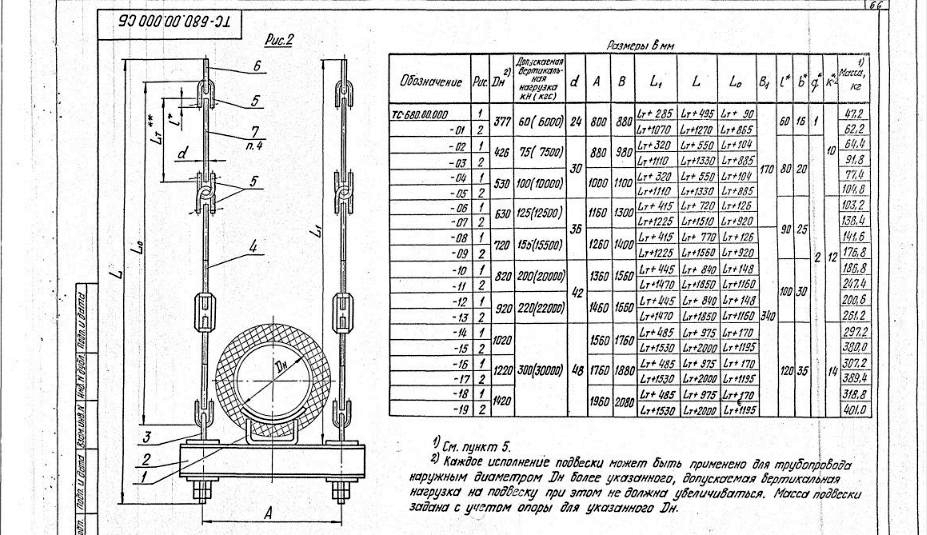

ТС-680. Жёсткая, опорная балка, Дн 377-1420 мм. Лист с размерами и нагрузками.

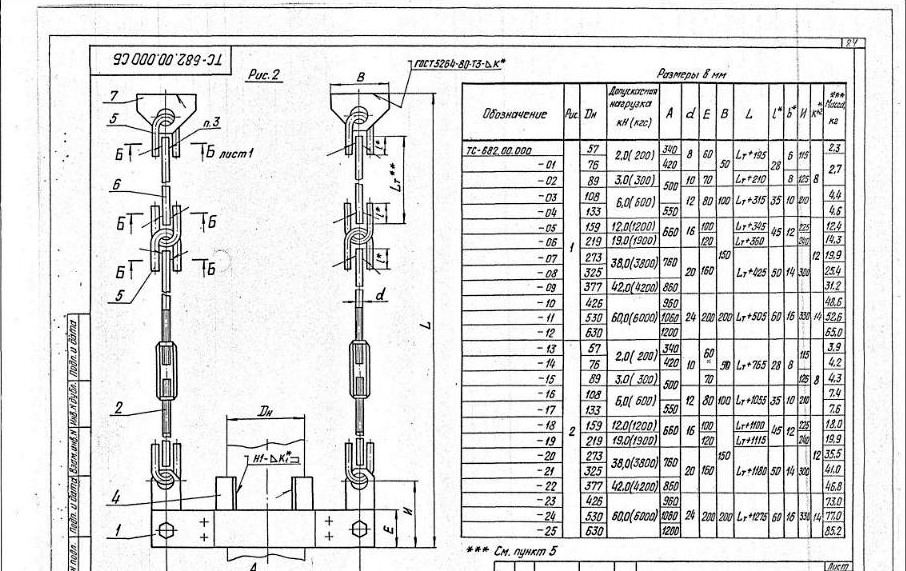

ТС-682. Жёсткая, вертикальная, Дн 57-630 мм. Лист с размерами и нагрузками.

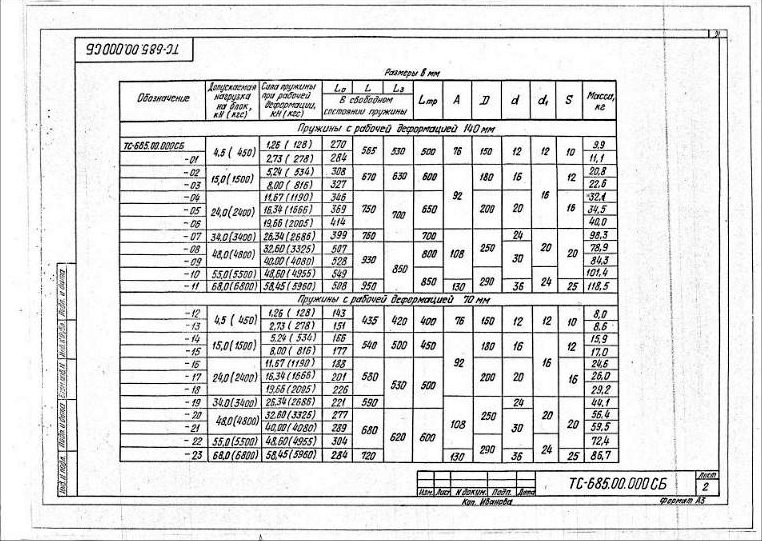

ТС-685. Блок пружинный. Лист с размерами и нагрузками.

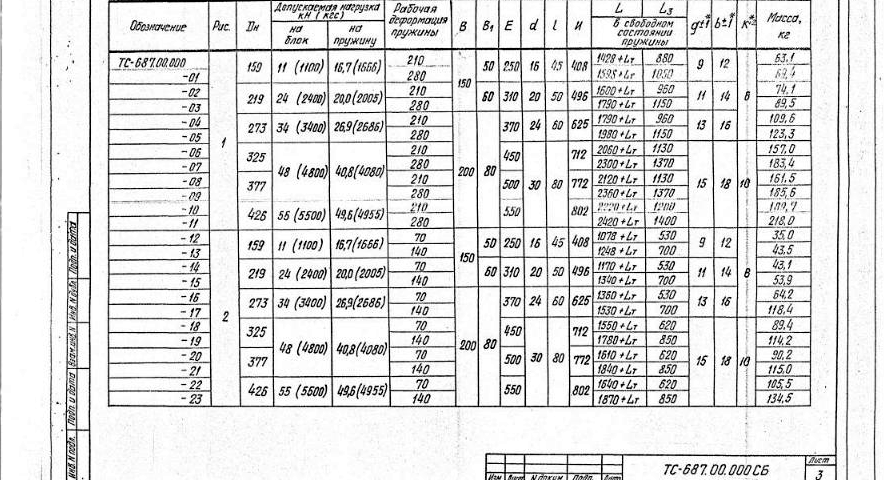

ТС-687. Пружинная, горизонтальная, Дн 159-426 мм. Лист с размерами и нагрузками.

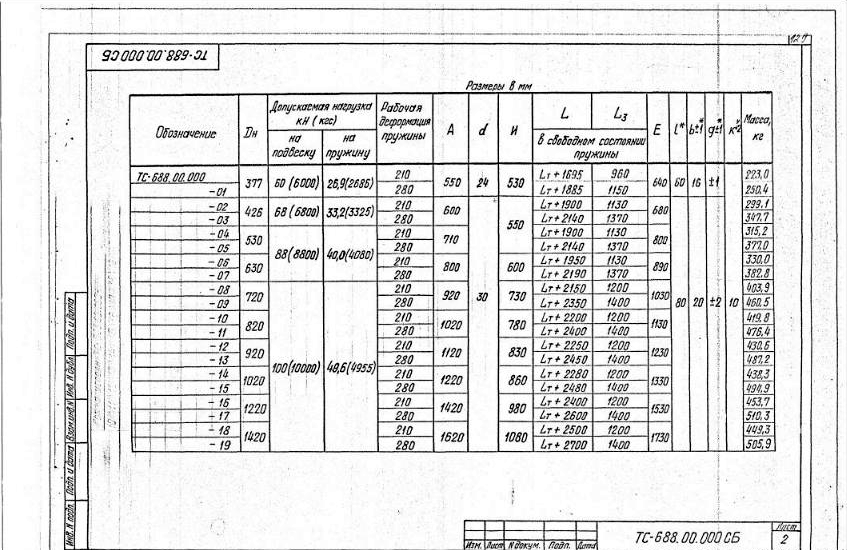

ТС-688. Пружинная, горизонтальная, Дн 377-1420 мм. Лист с размерами и нагрузками.

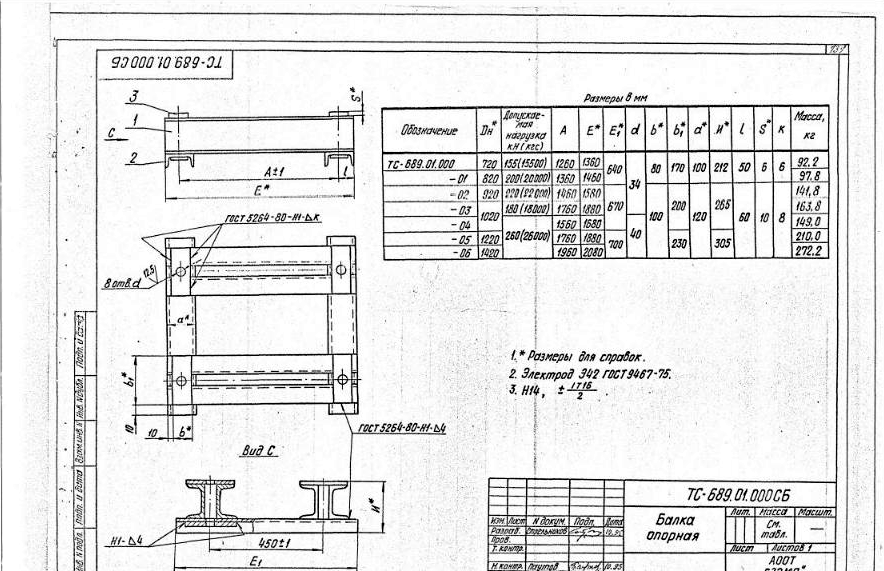

ТС-689. Пружинная, балки, Дн 720-1420 мм. Лист с размерами и нагрузками.

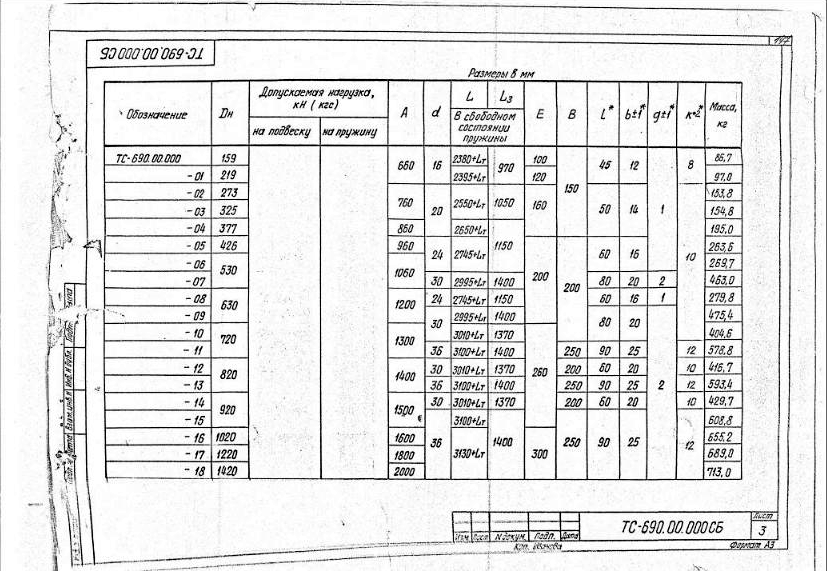

ТС-690. Пружинная, вертикальная, Дн 159-1420 мм. Лист с размерами и нагрузками.
Как изготавливаем
- Тяги, серьги и ушки из круга, резьба под муфты и гайки
- Хомуты, полухомуты, балки и траверсы из листа и проката
- Пружинные блоки в направляющем стакане с пружинами по нагрузке
- Сварка в своём цеху, маркировка по обозначению серии
- Материал по проекту или по серии
Что вы получаете
- Подвески по серии 5.903-13 вып. 6-95 нужного типа, длины и исполнения
- Комплектация тягами, муфтами, серьгами и гайками
- Паспорт или сертификат качества на партию
- Грунтовка, окраска или горячее цинкование на специализированном предприятии
- Отгрузка вместе с подвижными и неподвижными опорами
Частые вопросы о подвесках 5.903-13 вып. 6-95
Где применяют подвески серии 5.903-13 вып. 6-95?
На трубопроводах водяных и паровых тепловых сетей Ду 25-1400: горячая вода до 200 °С при Ру до 2,5 МПа, пар до 440 °С при Ру до 4,0 МПа. Подвески рассчитаны на вертикальную нагрузку горизонтальных и вертикальных участков.
Чем серия 5.903-13 вып. 6-95 отличается от 4.903-10 вып. 6?
Выпуск 6-95 заменил прежний выпуск 6 серии 4.903-10. Обозначения ТС-676…ТС-690 вместо Т22…Т41, обновлены материалы, сварка и пружинные блоки. Изготавливаем по обеим сериям, при необходимости сверим замену марок.
Нужно ли разгружающее устройство для пружинных подвесок?
Нет. Пружинный блок ТС-685, ТС-686 выполнен в направляющем стакане: при перегрузке основание блока упирается в стакан и нагрузка идёт через тяги, минуя пружину.
Как подобрать длину подвески?
Замыкающее звено подвески гладкая тяга, её длина задана с шагом 200 мм. Окончательная длина регулируется муфтой при монтаже. Укажите в заявке длину тяги по проекту.
Какая сталь применяется?
Углеродистая сталь по проекту для районов с расчётной температурой наружного воздуха до минус 30 °С. Для районов до минус 50 °С стали 17ГС-12, 17Г1С-12, 14Г2-12, до минус 60 °С сталь 09Г2С-14 по ГОСТ 19281-89.
Что указать в заявке?
Марку по серии (например ТС-677.00.000-05), наружный диаметр трубы, длину тяги, количество и покрытие. Если марки нет, пришлите нагрузку и перемещения: подберём по таблицам серии.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
