Прислать чертежи →Опоры подвижные серия 4.903-10 вып. 5 Т13-Т21, Т43
Изготавливаем подвижные опоры трубопроводов тепловых сетей по серии 4.903-10 выпуск 5: скользящие, диэлектрические, катковые и шариковые. Ниже типы, нагрузки по диаметрам, подбор типа по нагрузке и перемещению и копии листов серии.
Типы подвижных опор серии 4.903-10 вып. 5
L: длина опоры, Δ: допустимое тепловое перемещение, f: коэффициент трения. Нажмите на тип, чтобы открыть его чертёж.
Приварная скоба с рёбрами, длина 170 мм. Для участков с малыми тепловыми перемещениями.
до 12 500 кгс · L 170 мм, Δ до 90 ммТ14Скользящая средняя · Дн 32-1420 ммСамый универсальный тип: перекрывает весь ряд диаметров при перемещениях до 260 мм.
до 60 000 кгс · L 340 мм, Δ до 260 ммТ15Скользящая длинная · Дн 194-1420 ммУдлинённая скоба для больших тепловых перемещений у компенсаторов и на длинных участках.
до 60 000 кгс · L 680 мм, Δ до 600 ммТ16Диэлектрическая короткая · Дн 194-630 ммХомутовая скользящая опора с паронитовой прокладкой для защиты от блуждающих токов.
до 12 500 кгс · L 170 мм, Δ до 90 ммТ17Диэлектрическая средняя · Дн 194-1420 ммХомутовая до Дн 377, бугельная от Дн 377. Электроизоляция трубы листовым паронитом.
до 60 000 кгс · L 340 мм, Δ до 260 ммТ18Диэлектрическая длинная · Дн 194-1420 ммУдлинённая диэлектрическая опора для больших перемещений трубопровода.
до 60 000 кгс · Δ до 600 ммТ43Плита опорная с прокладкой · Дн 32-1420 ммОпорная плита с диэлектрической прокладкой под приварные скользящие опоры Т13, Т14, Т15.
под Т13-Т15 · крепится болтамиТ19Однокатковая · Дн 194-1420 ммСкользящая опора на катке и опорной плите: в 3 раза ниже трение, чем у скользящих.
до 24 000 кгс · f = 0,1Т20Двухкатковая · Дн 720-1420 ммОбойма с двумя катками для больших диаметров и нагрузок при осевых перемещениях до 800 мм.
до 50 000 кгс · f = 0,1Т21Шариковая · Дн 194-1420 ммПеремещения вдоль и поперёк оси трубы до 400 мм, наименьшее трение в выпуске.
до 45 000 кгс · f = 0,05Подбор опоры по нагрузке и перемещению
Укажите диаметр трубы, вертикальную нагрузку и тепловое перемещение из проекта: покажем подходящие типы и допускаемую нагрузку. Отправьте подбор, ответим с ценой.
Нагрузки на скользящие и диэлектрические опоры
Наибольшая нагрузка по таблицам 1 и 2 серии. Значения одинаковы для Т13-Т15 и Т16-Т18 в пределах их диаметров.
| Ду, мм | Дн, мм | Вертикальная, кгс | Горизонтальная при f = 0,3, кгс | B, мм | Типы |
|---|---|---|---|---|---|
| 25-45 | 32, 38, 45 | 120 | 36 | 50 | Т13, Т14 |
| 50, 65 | 57, 76 | 220 | 66 | 70 | Т13, Т14 |
| 80, 100 | 89, 108 | 400 | 120 | 90 | Т13, Т14 |
| 125, 150 | 133, 159 | 800 | 240 | 120 | Т13, Т14 |
| 175-300 | 194, 219, 273, 325 | 2 200 | 660 | 180 | Т13-Т18 |
| 350, 400 | 377, 426 | 7 000 | 2 100 | 280 | Т13-Т18 |
| 450-600 | 480, 530, 630 | 12 500 | 3 750 | 380 | Т13-Т18 |
| 700, 800 | 720, 820 | 22 000 | 6 600 | 500 | Т14, Т15, Т17, Т18 |
| 900, 1000 | 920, 1020 | 36 000 | 10 800 | 700 | Т14, Т15, Т17, Т18 |
| 1200 | 1220 | 48 000 | 14 400 | 700 | Т14, Т15, Т17, Т18 |
| 1400 | 1420 | 60 000 | 18 000 | 700 | Т14, Т15, Т17, Т18 |
Катковые и шариковые опоры
| Дн, мм | Т19 однокатковая, кгс | Т20 двухкатковая, кгс | Т21 шариковая, кгс |
|---|---|---|---|
| 194, 219, 273 | 2 200 | нет | 2 200 |
| 325 | 2 200 | нет | 7 000 |
| 377, 426 | 6 000 | нет | 7 000 |
| 480, 530, 630 | 10 000 | нет | 12 500 |
| 720 | 10 000 | 18 000 | 7 000 / 16 200 |
| 820 | 10 000 | 18 000 | 10 300 / 21 300 |
| 920 | 10 000 | 22 000 | 12 300 / 27 500 |
| 1020 | 20 000 | 30 000 | 16 200 / 36 100 |
| 1220 | 20 000 | 40 000 / 30 000 | 21 300 / 45 000 |
| 1420 | 24 000 | 50 000 / 30 000 | 21 300 / 45 000 |
По таблицам 3 и 4 серии. Где указано два значения, первое для меньшего перемещения (Δ 200 мм), второе для большего. Для Т20 при Дн 1420 нагрузку допускается увеличить до 50 т при обеспечении прочности несущих конструкций. 1 кгс ≈ 9,81 Н.

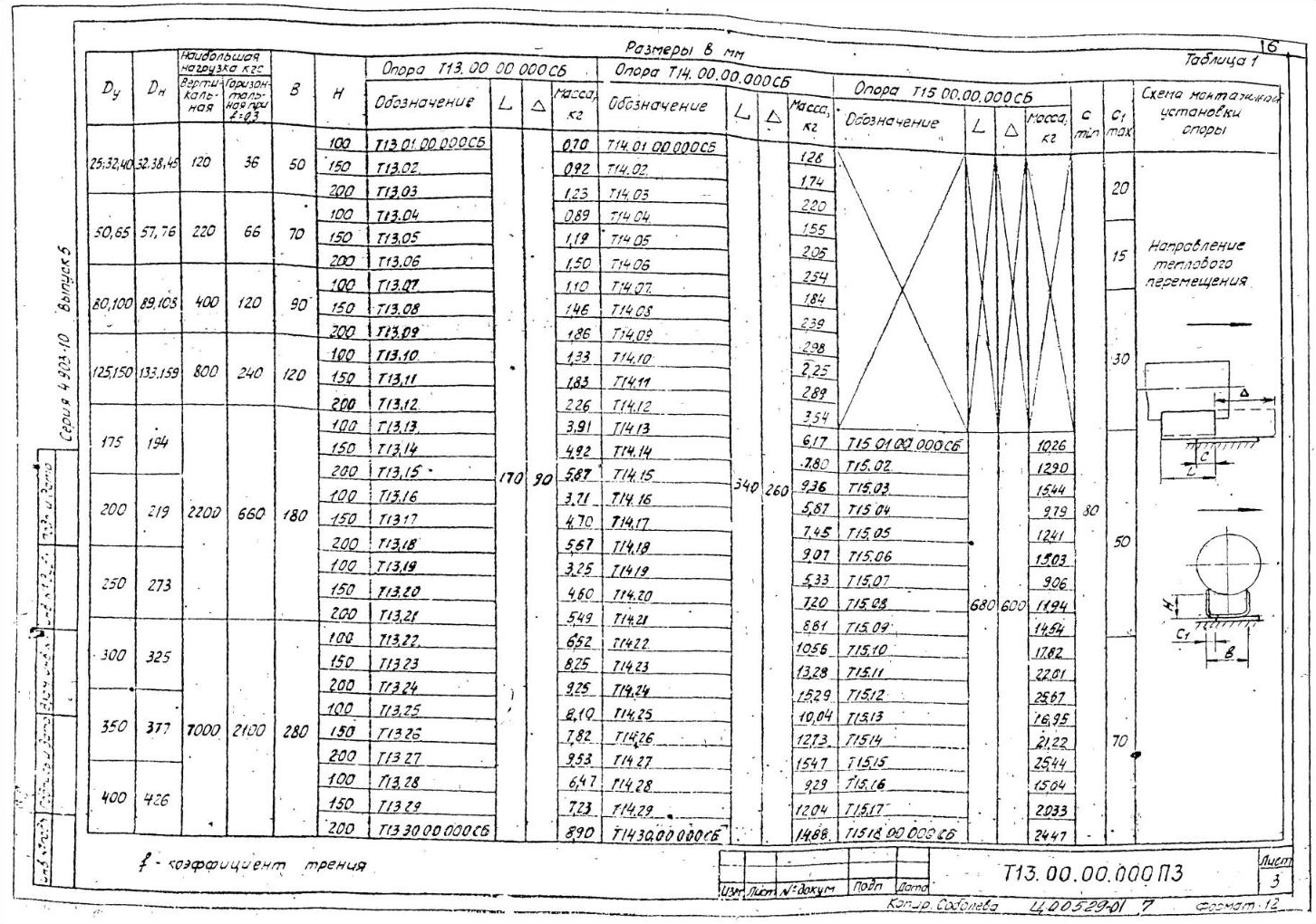

Таблица 1. Скользящие опоры Т13, Т14, Т15: нагрузки, размеры, масса (начало).

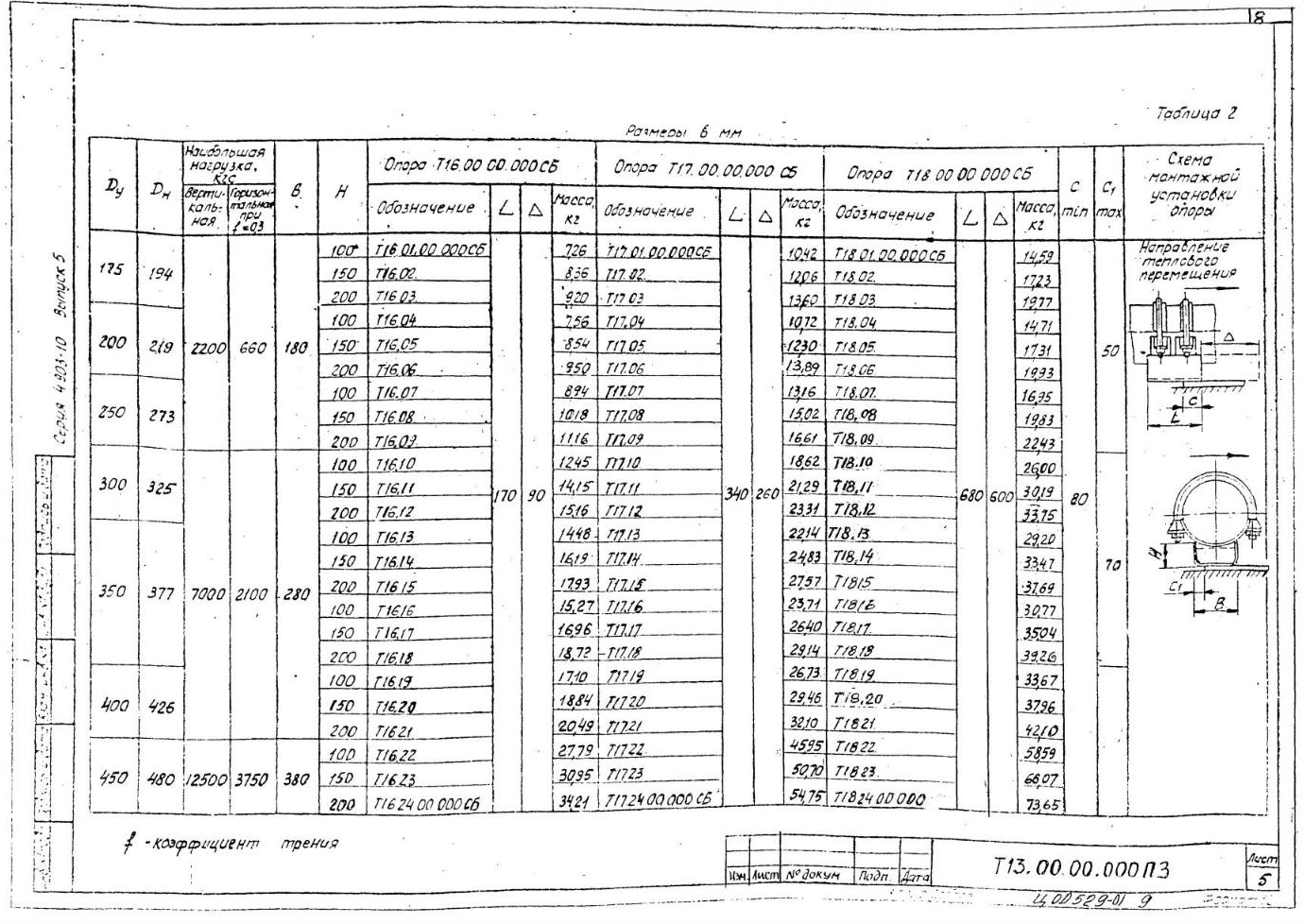

Таблица 2. Диэлектрические опоры Т16, Т17, Т18 (начало).

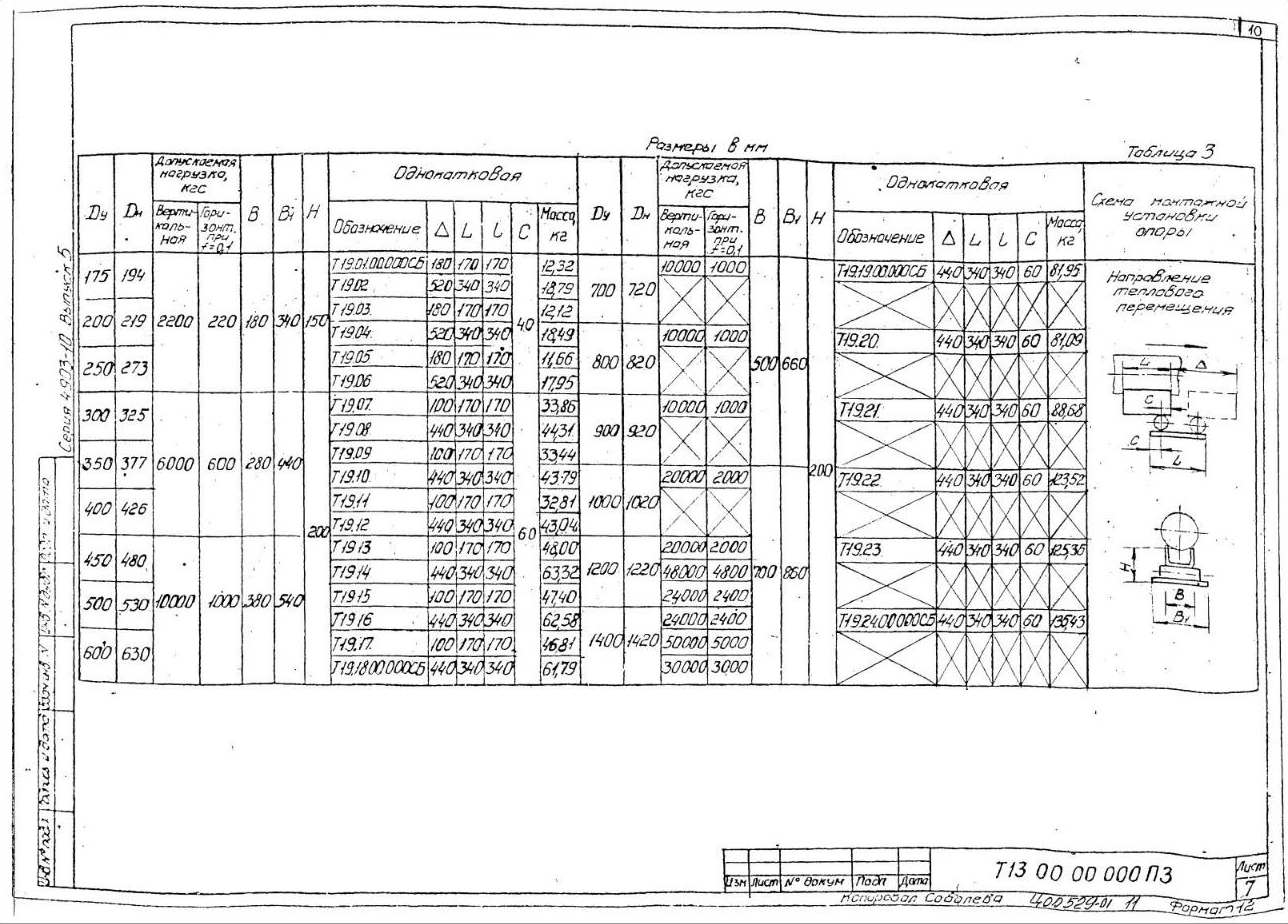

Таблица 3. Однокатковые опоры Т19.

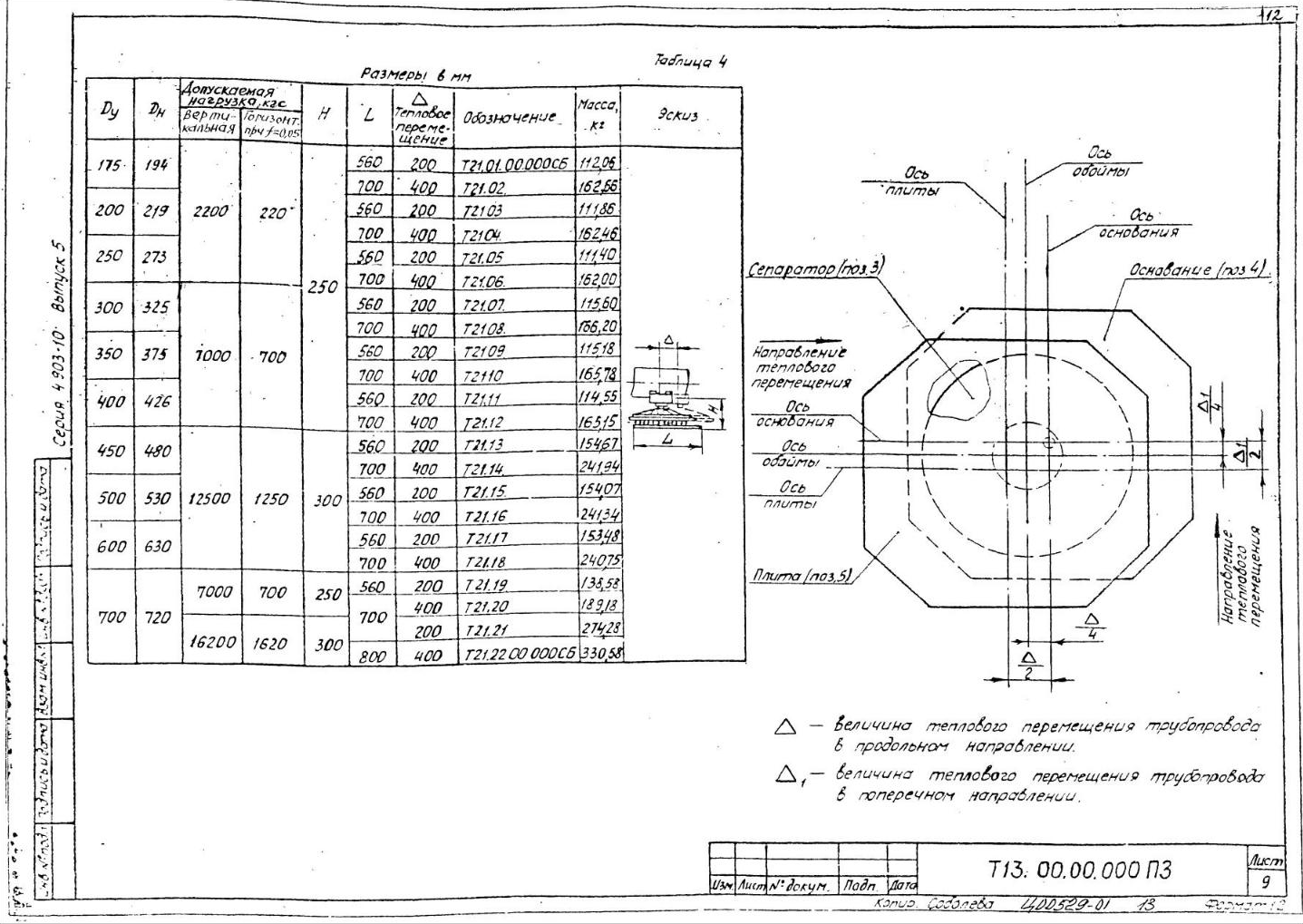

Таблица 4. Шариковые опоры Т21 (начало).
Сборочные чертежи по типам
Первый лист каждого раздела серии. Нажмите на лист, чтобы открыть крупно.

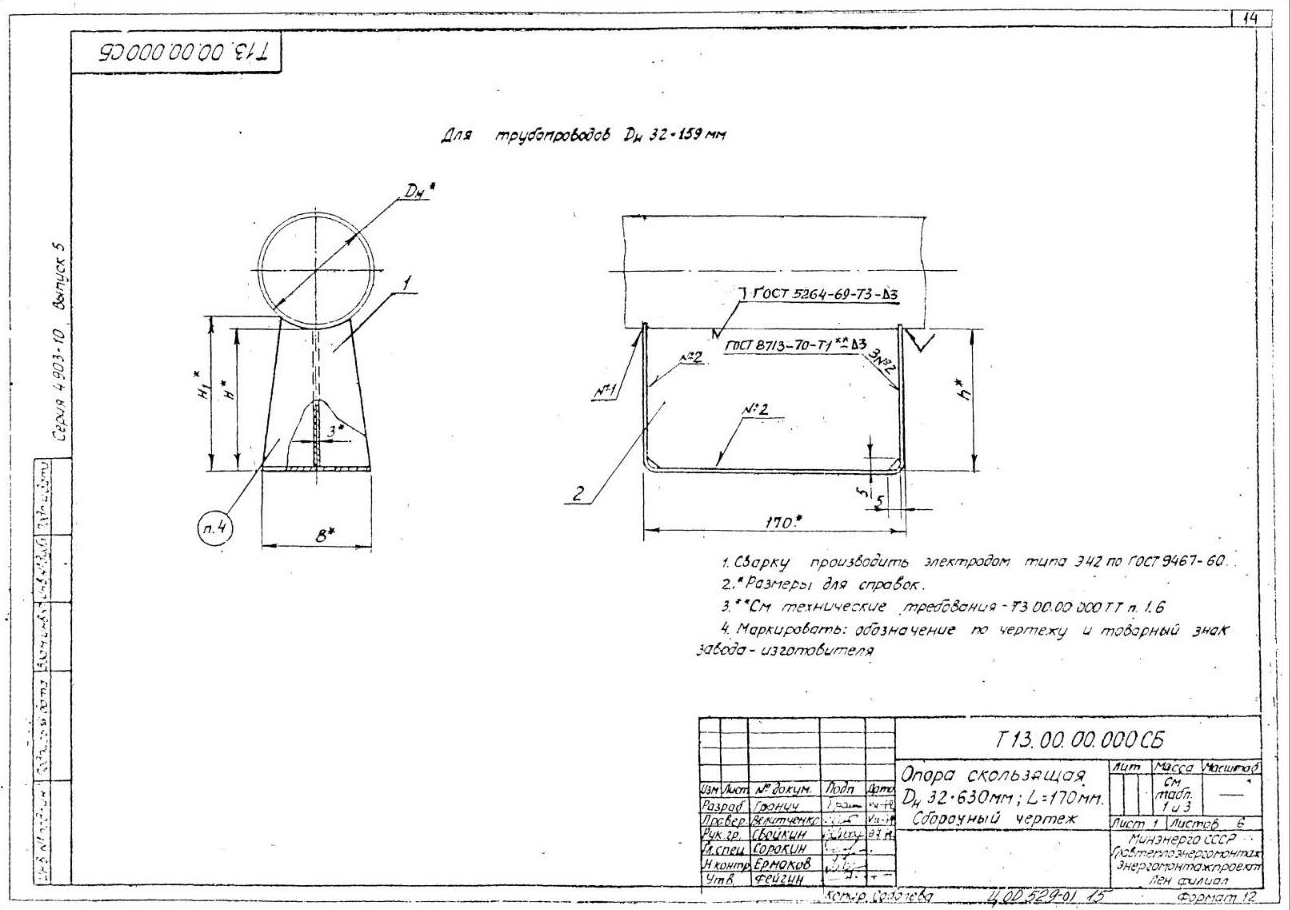

Т13. Скользящая короткая, Дн 32-630 мм. Сборочный чертёж, лист 1.

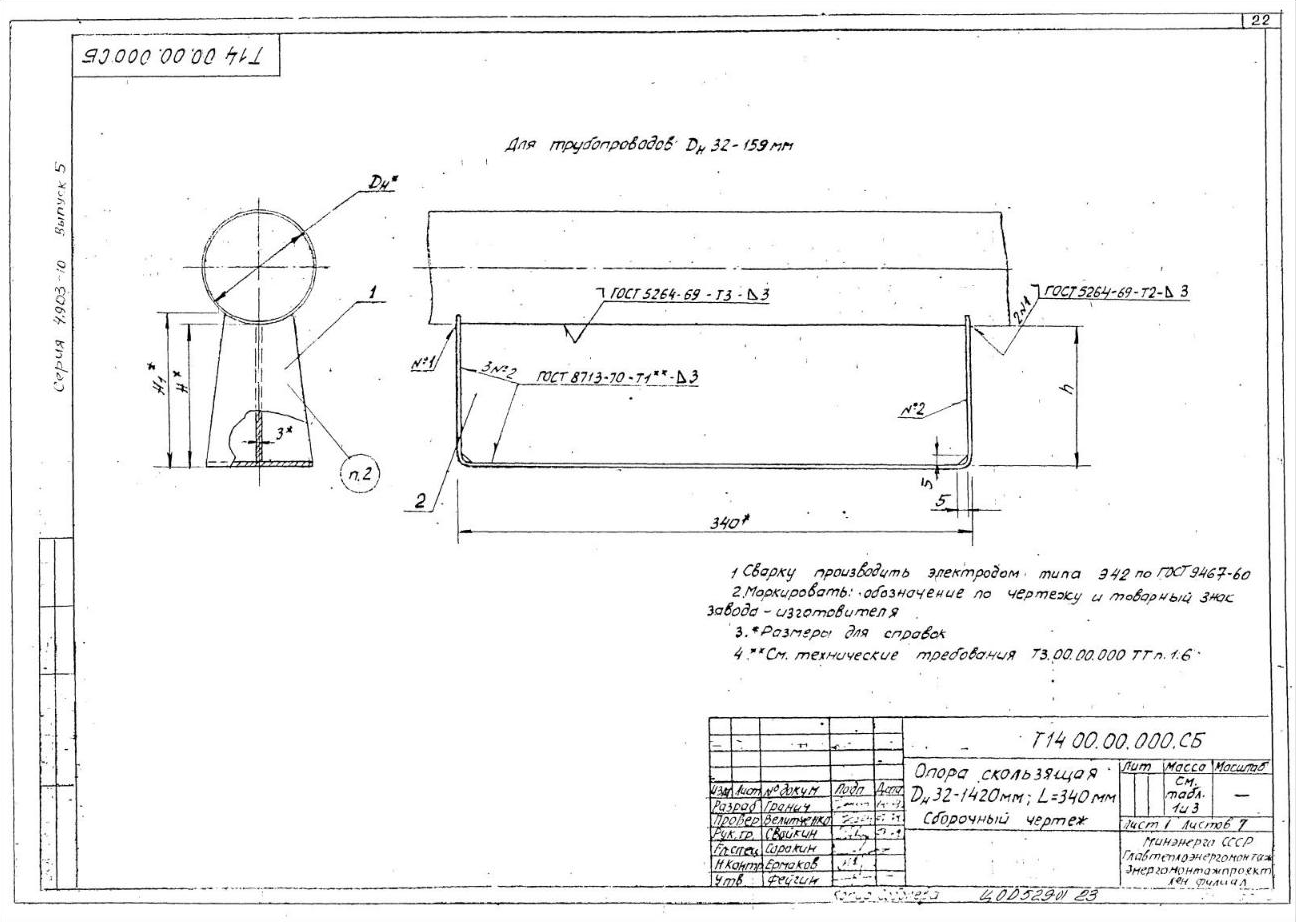

Т14. Скользящая средняя, Дн 32-1420 мм. Сборочный чертёж, лист 1.

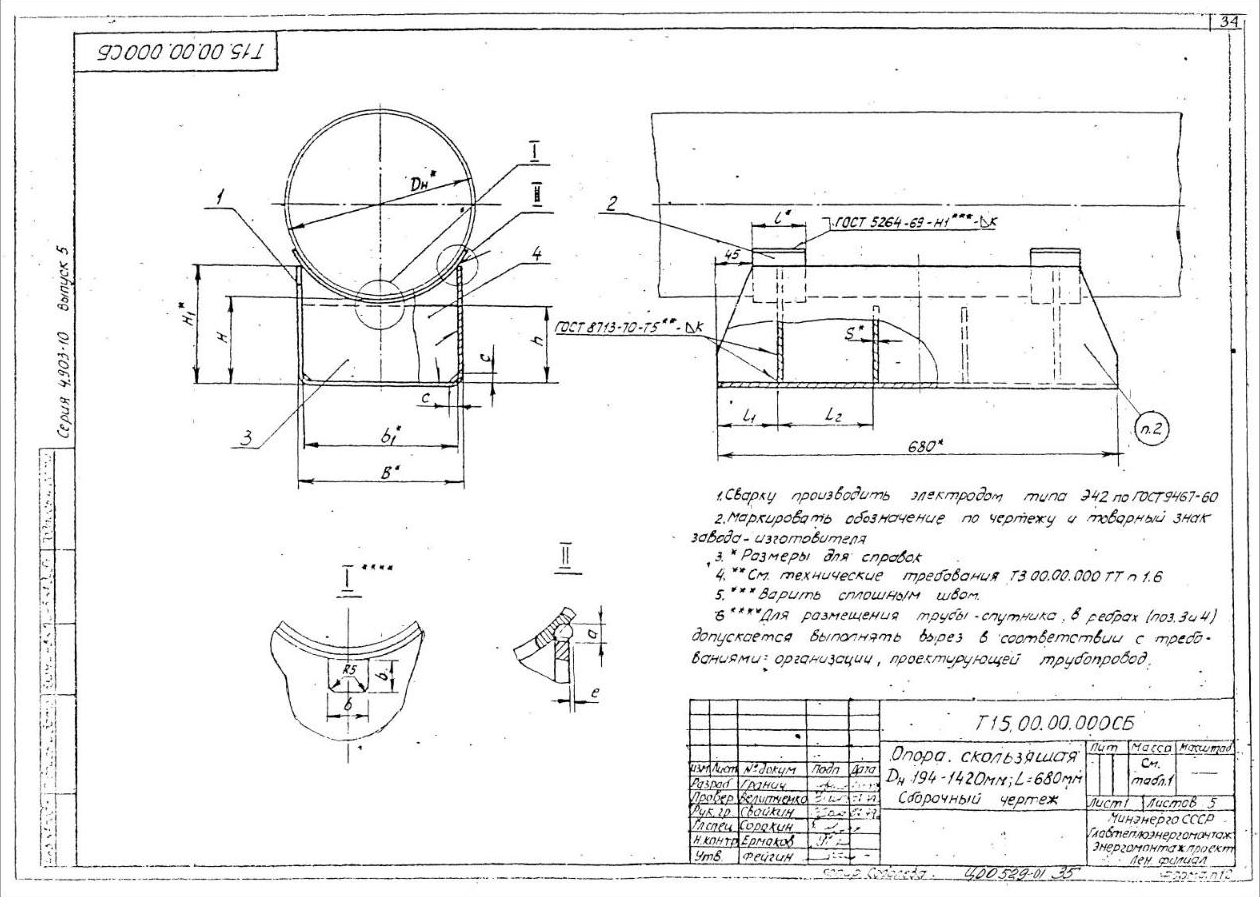

Т15. Скользящая длинная, Дн 194-1420 мм. Сборочный чертёж, лист 1.

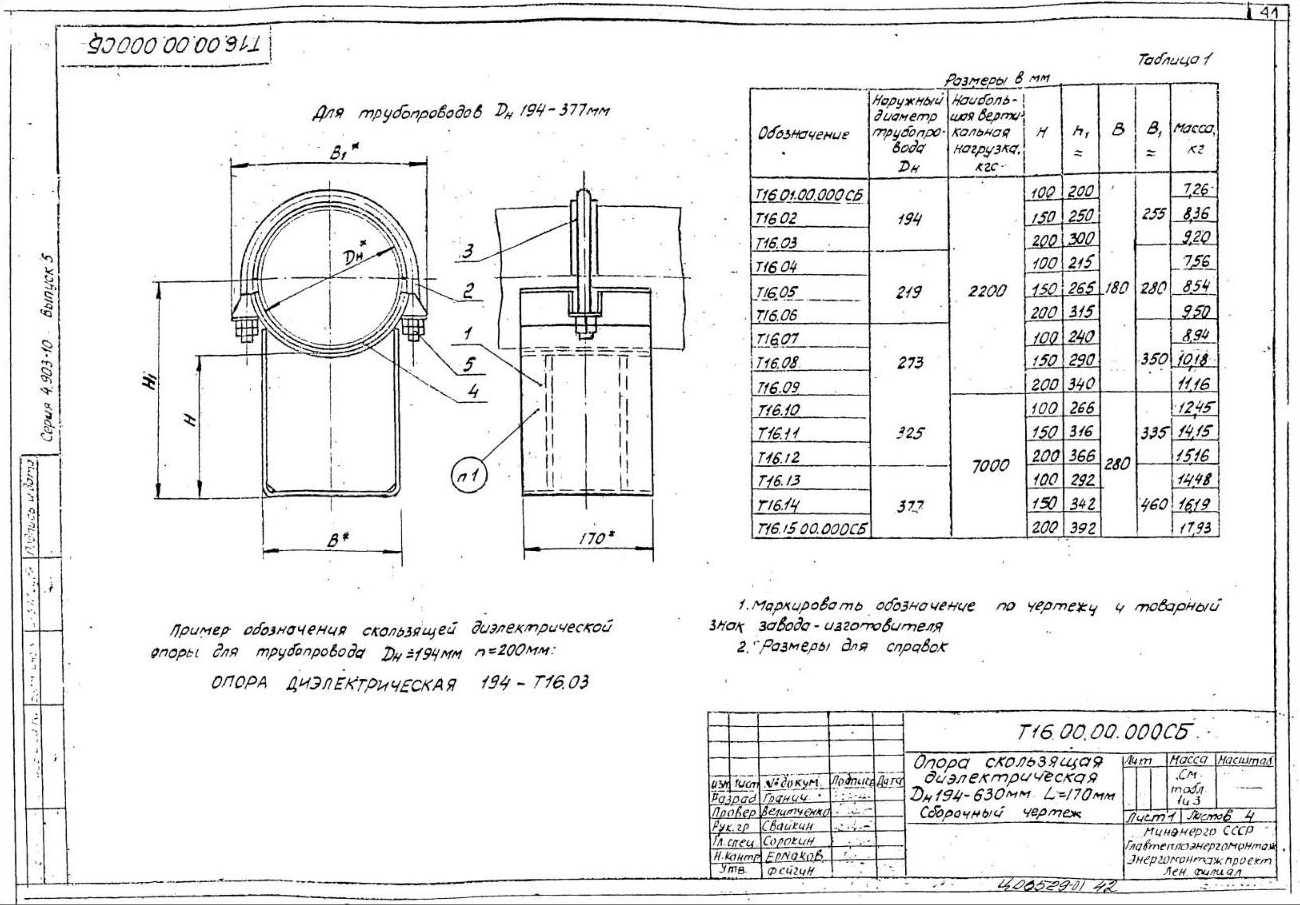

Т16. Диэлектрическая короткая, Дн 194-630 мм. Сборочный чертёж, лист 1.

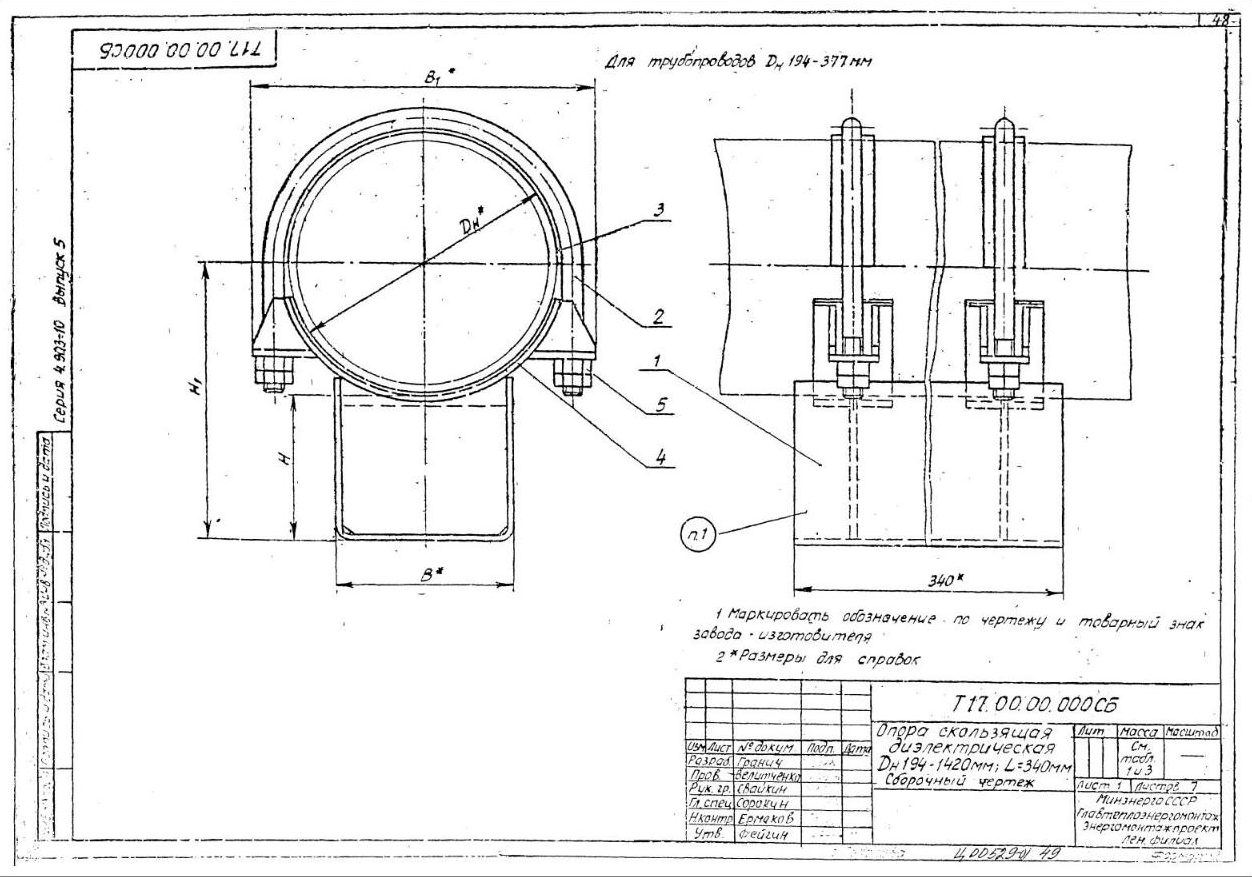

Т17. Диэлектрическая средняя, Дн 194-1420 мм. Сборочный чертёж, лист 1.

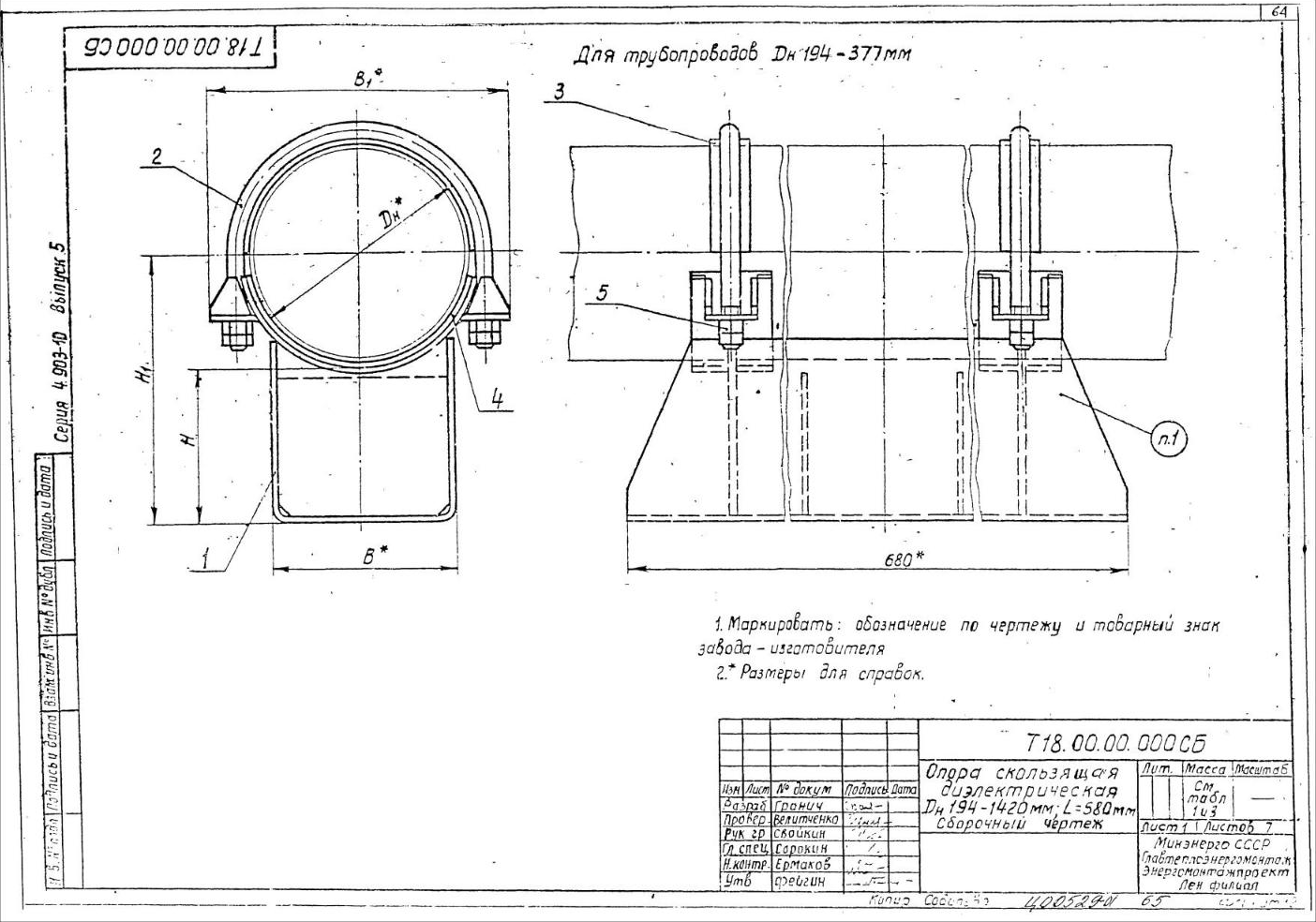

Т18. Диэлектрическая длинная, Дн 194-1420 мм. Сборочный чертёж, лист 1.

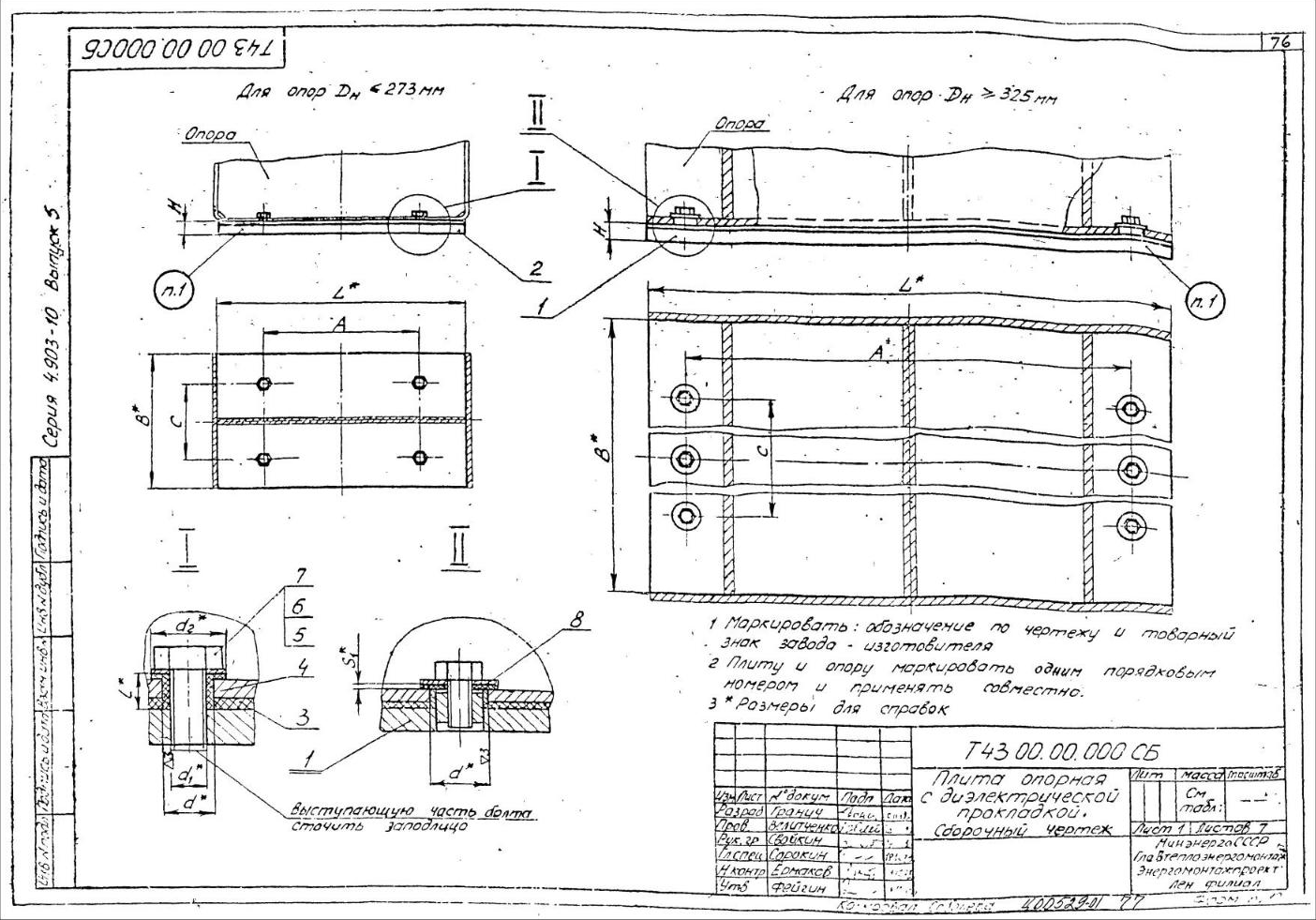

Т43. Плита опорная с прокладкой, Дн 32-1420 мм. Сборочный чертёж, лист 1.

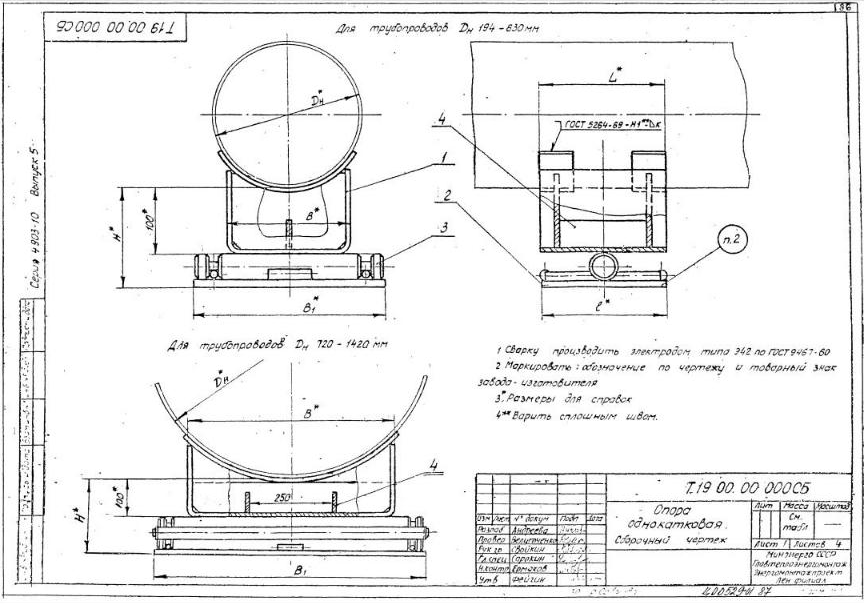

Т19. Однокатковая, Дн 194-1420 мм. Сборочный чертёж, лист 1.

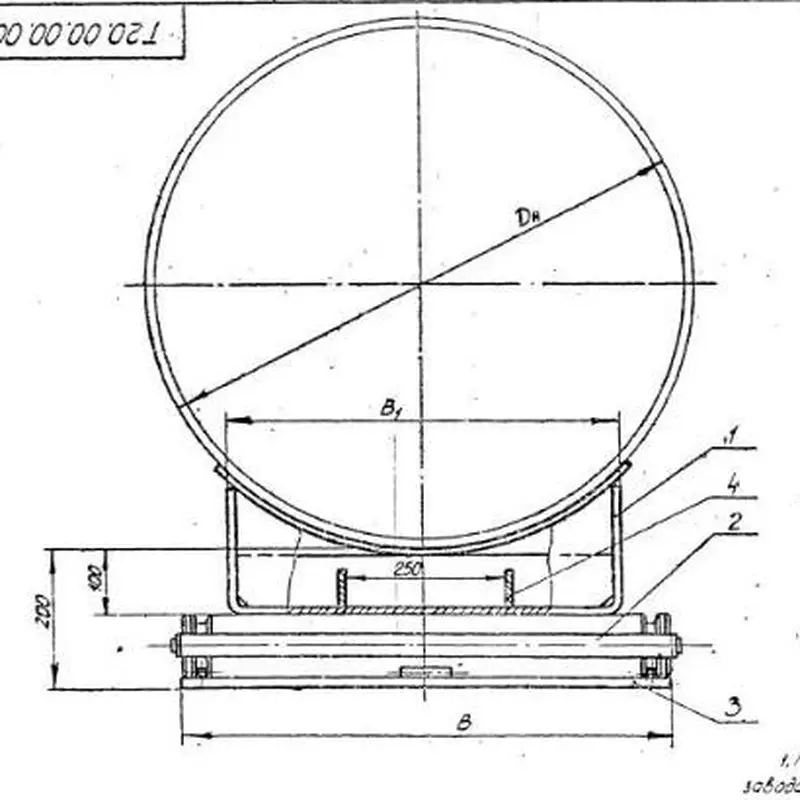

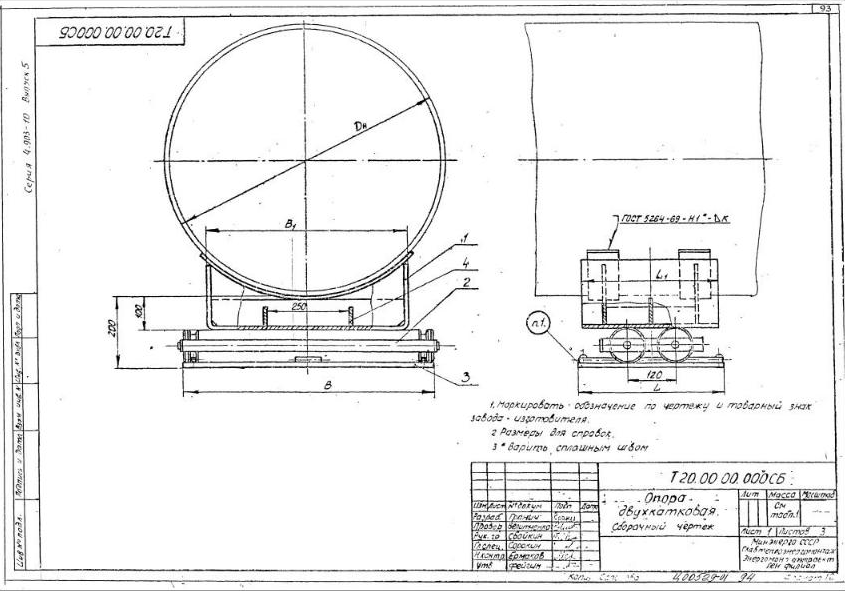

Т20. Двухкатковая, Дн 720-1420 мм. Сборочный чертёж, лист 1.

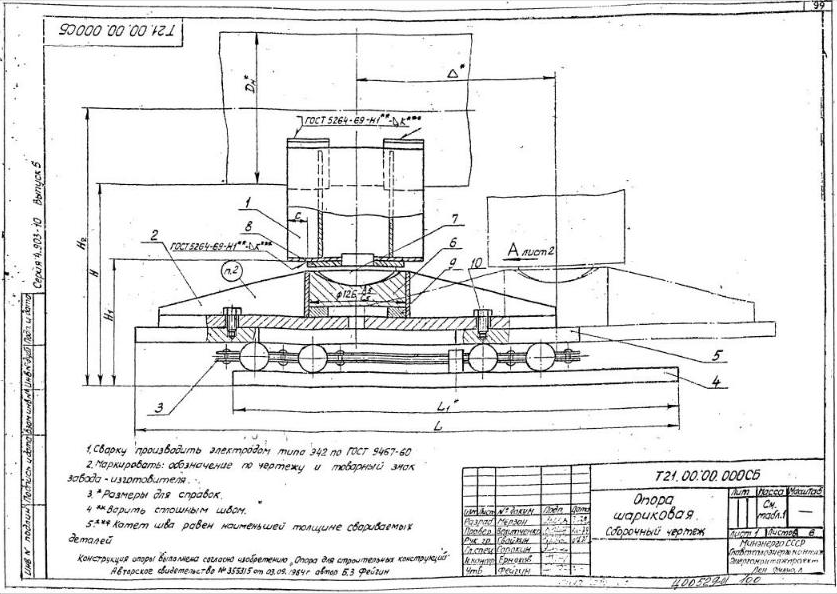

Т21. Шариковая, Дн 194-1420 мм. Сборочный чертёж, лист 1.
Как изготавливаем
- Скобы, рёбра и плиты режем и гнём из листа
- Хомуты и бугели с крепежом, прокладки из паронита
- Катки, обоймы и опорные плиты по чертежам серии
- Сварка в своём цеху, маркировка по обозначению серии
- Материал по проекту или по серии
Что вы получаете
- Опоры по серии 4.903-10 вып. 5 нужного типа и исполнения
- Комплектация хомутами, болтами, гайками и прокладками
- Паспорт или сертификат качества на партию
- Грунтовка, окраска или горячее цинкование на специализированном предприятии
- Отгрузка вместе с неподвижными опорами и металлоконструкциями
Частые вопросы о подвижных опорах 4.903-10
Где применяют подвижные опоры серии 4.903-10 вып. 5?
На трубопроводах тепловых сетей подземной и надземной прокладки Ду 25-1400 мм, Ру до 64 кгс/см², t до 440 °С. Опоры воспринимают вес трубопровода и дают ему перемещаться при температурном удлинении.
Серия действует?
Выпуск 5 введён в 1972 году, позже заменён серией 5.903-13 вып. 8-95. Марки по 4.903-10 до сих пор встречаются в проектах и спецификациях. Изготавливаем опоры по обеим сериям, при необходимости сверим замену марок.
Чем Т13, Т14 и Т15 отличаются друг от друга?
Длиной скобы и допустимым тепловым перемещением: Т13 длиной 170 мм на перемещение до 90 мм, Т14 340 мм до 260 мм, Т15 680 мм до 600 мм. Нагрузки по диаметрам одинаковые.
Когда нужны диэлектрические опоры?
При защите трубопровода от блуждающих токов. Т16, Т17, Т18 крепятся к трубе хомутом или бугелем через паронитовую прокладку. Для приварных Т13-Т15 электроизоляцию даёт опорная плита Т43 с прокладкой.
Зачем катковые и шариковые опоры?
Они снижают силу трения: коэффициент 0,1 у катковых и 0,05 у шариковых против 0,3 у скользящих. Это уменьшает горизонтальные нагрузки на неподвижные опоры и конструкции. Шариковая Т21 допускает перемещения и поперёк оси трубы.
Как записать опору в спецификации?
По примерам серии: ОПОРА ДИЭЛЕКТРИЧЕСКАЯ 194 - Т16.03, ОПОРА ОДНОКАТКОВАЯ 219 - Т19.03. Для скользящих указывают марку по таблице, например Т13.16 для Дн 219 и высоты 100 мм. Пришлите спецификацию, сверим марки до запуска.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
