Прислать чертежи →Опоры трубопроводов по серии 4.903-10
Изготавливаем опоры тепловых сетей по серии 4.903-10 «Изделия и детали трубопроводов для тепловых сетей»: неподвижные опоры выпуска 4, подвижные скользящие, катковые и шариковые опоры выпуска 5, подвесные опоры выпуска 6. Для труб Dн 32…1420 мм по обозначениям из спецификации проекта.
Неподвижные и подвижные опоры
Опоры серии 4.903-10 разработаны Ленинградским филиалом «Энергомонтажпроекта» для тепловых сетей подземной и надземной прокладки и введены с 1 октября 1972 года. Подробные чертежи, таблицы и подбор на страницах выпусков 4, 5 и 6.

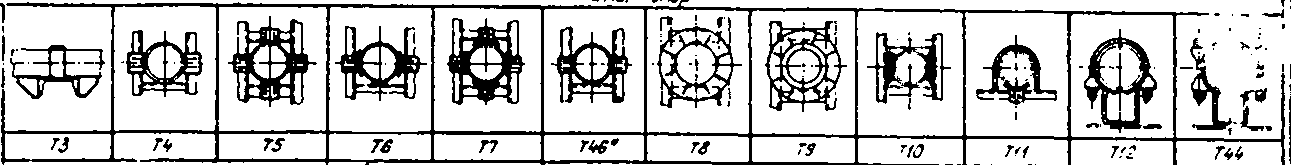

Неподвижные опоры выпуска 4 по сводной таблице альбома: Т3, Т4, Т5, Т6, Т7, Т46, Т8, Т9, Т10, Т11, Т12, Т44.
Выпуски серии 4.903-10
| Выпуск | Содержание |
|---|---|
| 1 | Детали трубопроводов |
| 2 | Дренажные узлы |
| 3 | Установка контрольно-измерительных приборов: термометров, манометров, индикаторов коррозии |
| 4 | Опоры трубопроводов неподвижные: Т3…Т12, Т44, Т46 |
| 5 | Опоры трубопроводов подвижные: скользящие, катковые, шариковые Т13…Т21 |
| 6 | Опоры трубопроводов подвесные, жёсткие и пружинные |
| 7 | Компенсаторы трубопроводов сальниковые |
| 8 | Грязевики |
| 9 | Баки расширительные и конденсатные |
По данным нормативной базы серия 4.903-10 (введена с 1 октября 1972 года) заменена; для новых проектов тепловых сетей применяют серию 5.903-13. Опоры по серии 4.903-10 изготавливаем, когда она указана в проекте, например при ремонте и реконструкции сетей.
Подбор опоры по серии 4.903-10
Для неподвижной опоры укажите диаметр трубы и нагрузки, для подвижной ещё перемещение трубы и длину участка. Покажем обозначение по серии и массу.
Как изготавливаем
- По чертежам альбомов серии и спецификации проекта
- Резка, гибка и сварка на собственном производстве в Санкт-Петербурге
- Исполнения с защитой от электрокоррозии и диэлектрические опоры с паронитом
- Грунт и окраска по проекту, цинкование на специализированном предприятии
- Маркировка обозначением по чертежу
Серия 4.903-10 и 5.903-13
- Для новых проектов применяют серию 5.903-13: неподвижные опоры вып. 7-95 и подвижные опоры вып. 8-95
- Изготавливаем по той серии, которая указана в проекте
- Замену типа опоры согласует проектная организация
Частые вопросы о серии 4.903-10
Что такое серия 4.903-10?
Серия 4.903-10 «Изделия и детали трубопроводов для тепловых сетей» содержит типовые чертежи деталей, опор, компенсаторов, грязевиков и баков для тепловых сетей Ду 25…1400. Разработана институтами «Энергомонтажпроект», «Теплоэлектропроект» и «Гипрокоммунэнерго», утверждена Главпромстройпроектом Госстроя СССР в 1972 году.
Действует ли серия 4.903-10?
По данным нормативной базы серия заменена, для новых проектов тепловых сетей применяют серию 5.903-13. Опоры по серии 4.903-10 изготавливаем, когда она указана в проекте, в том числе для ремонта и реконструкции сетей.
Какие изделия серии вы изготавливаете?
Неподвижные опоры выпуска 4, подвижные опоры выпуска 5 и подвесные опоры выпуска 6 по чертежам проекта. По каждому выпуску на сайте есть отдельная страница с чертежами, таблицами и подбором.
Как обозначаются опоры по серии?

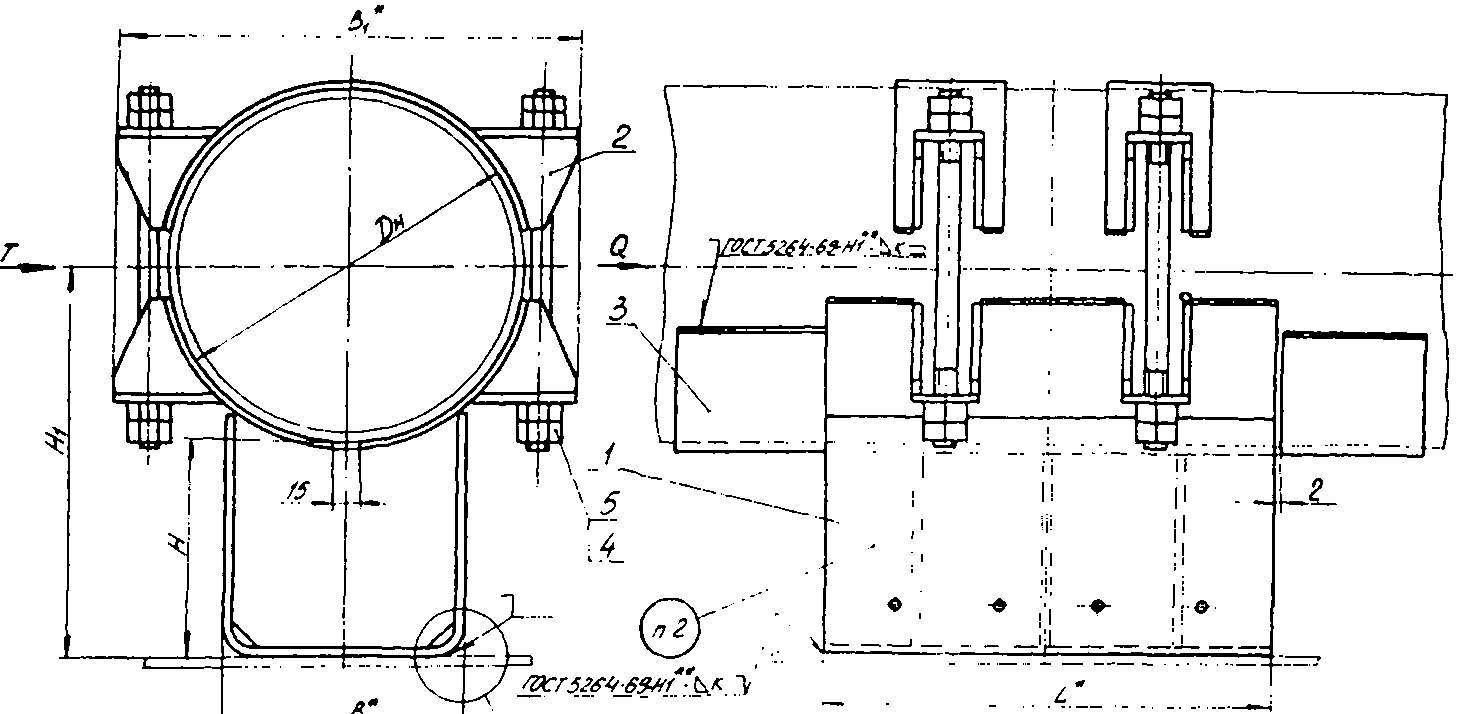

Обозначение по чертежу альбома: тип и номер исполнения, например Т12.23 для неподвижной хомутовой опоры Dн 219 высотой 150 мм или Т13.22 для скользящей опоры Dн 325 высотой 100 мм. В спецификации пишут «Опора неподвижная 219 Т12.23».
Есть ли выпуск 10?
В перечне выпусков серии 4.903-10 по нормативной базе указаны выпуски 1…9. «10» в обозначении относится к номеру серии 4.903-10. Если в проекте есть ссылка на другой документ, пришлите её, разберём.
Как заказать?
Пришлите спецификацию с обозначениями опор и количеством на info@stalteh.com или через форму. Ответим коммерческим предложением с ценой и сроками.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование, расчёт нагрузок и монтаж трубопроводов выполняют организации, имеющие на это право.
